Измерители сопротивления электроизоляции, проводников присоединения к земле и выравнивания потенциалов MIC-3
| Номер в ГРСИ РФ: | 26114-03 |
|---|---|
| Производитель / заявитель: | Фирма "Sonel S.A.", Польша |
|
26114-03: Описание типа
2013-26114-03.pdf
|
Скачать | 79.8 КБ |
Для измерения электрических величин: активного сопротивления изоляции, сопротивления проводников присоединения к земле, сопротивления проводников выравнивания потенциалов, низкоомных сопротивлений постоянному току, напряжения постоянного и переменного тока; для отображения результатов измеренийв цифровом виде, для приемо-сдаточных, периодических, сертификационных и исследовательских испытаний.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 26114-03 |
| Действует | по 05.12.2018 |
| Наименование | Измерители сопротивления электроизоляции, проводников присоединения к земле и выравнивания потенциалов |
| Модель | MIC-3 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 8a445ffb-f313-a2da-5b5f-1902ef0700dd |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Источник информации | CD 2003г |
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.02 |
| Год регистрации | 2008 |
| Страна-производитель | Польша |
| Примечание | 05.12.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 05.12.2018 |
| Номер сертификата | 16604 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1403 п. 18 от 05.12.201311 от 16.10.08 п.28715 от 30.12.03 п.10 |
Производитель / Заявитель
Фирма "Sonel S.A.", ПОЛЬША
Польша
PL 58-100 Swidnica, ul. Armii Krajowej, 29, PL 58-100 Swidnica, ul.Wokulskiego 11. Poland, 58-100 Swidnica, ul.Wokulskiego, 11, тел. + 74 85 83 800, факс + 74 85 83 809, E-mail: info@radiokron.ru, dh@sonel.pl
Поверка
| Методика поверки / информация о поверке | MIC-3-08 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
14412
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 14092 (98%) |
| Неуспешных поверок (СИ непригодно) | 320 (2 %) |
| Актуальность информации | 01.01.2026 |
Поверители
Скачать
|
26114-03: Описание типа
2013-26114-03.pdf
|
Скачать | 79.8 КБ |
Описание типа
Назначение
Измерители сопротивления электроизоляции , проводников присоединения к земле и выравнивания потенциалов MIC-3 (далее - измерители) предназначены для:
- измерения электрического сопротивления изоляции;
- измерения электрического сопротивления проводников присоединения к земле и выравнивания потенциалов;
- измерения низкоомного электрического сопротивления постоянному току;
- измерения напряжения постоянного и переменного тока.
Описание
Принцип действия измерителей основан на реализации:
- функций цифрового мегаомметра для измерения сопротивления изоляции;
- функций цифрового омметра для измерения сопротивления постоянному току;
- функций цифрового вольтметра для измерения напряжения постоянного и переменного тока.
Измерители сопротивления электроизоляции , проводников присоединения к земле и выравнивания потенциалов М1С-3 представляют собой портативные электроизмерительные цифровые приборы, на торцевой панели которых расположены три однополюсных гнезда для подключения измерительных проводов, а на передней панели расположены пять кнопок управления измерителем, поворотный переключатель для выбора режимов измерения и жидкокристаллический цифровой дисплей.
Измерители имеют автоматическую защиту входов от внешних напряжений до 440 В; обеспечивают автоматический выбор диапазона измерения, автоматизированную установку нуля диапазона измерений сопротивления проводников присоединения к земле и выравнивания потенциалов, автоматическую разрядку статической электрической емкости испытуемой изоляции по окончании процесса измерения и автоматическое выключение автономного питания через две минуты простоя измерителя.

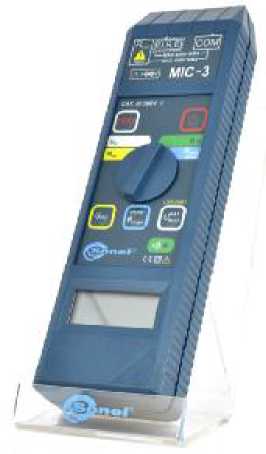

Фотография общего вида измерителей представлена на рисунке 1.
Рисунок 1 - Фотография общего вида измерителей сопротивления электроизоляции, проводников присоединения к земле и выравнивания потенциалов MIC-3
Технические характеристики
Основные метрологические и технические характеристики измерителей сопротивления
электроизоляции, проводников присоединения к земле и выравнивания потенциалов MIC-3 представлены в таблицах 1 - 2.
Таблица 1 - Основные метрологические характеристики измерителей
|
Наименование измеряемой величины |
Диапазоны измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
Измерение сопротивления изоляции при испытательном напряжении 250 В |
от 200 до 1999 кОм |
1 кОм |
± (0,03 • R + 8 е.м.р.) |
|
от 2 до 19,99 МОм |
0,01 МОм | ||
|
от 20 до 199,9 МОм |
0,1 МОм | ||
|
от 200 до 1000 МОм |
1 МОм | ||
|
Измерение сопротивления изоляции при испытательном напряжении 500 В |
от 200 до 1999 кОм |
1 кОм | |
|
от 2 до 19,99 МОм |
0,01 МОм | ||
|
от 20 до 199,9 МОм |
0,1 МОм | ||
|
от 200 до 1999 МОм |
1 МОм | ||
|
Измерение сопротивления изоляции при испытательном напряжении 1000 В |
от 200 до 1999 кОм |
1 кОм | |
|
от 2 до 19,99 МОм |
0,01 МОм | ||
|
от 20 до 199,9 МОм |
0,1 МОм | ||
|
от 200 до 1999 МОм |
1 МОм | ||
|
от 2 до 3 ГОм |
0,01 ГОм |
± (0,04 • R + 6 е.м.р.) | |
|
Измерение электрического сопротивления проводников присоединения к земле и выравнивания потенциалов |
от 0 до 19,99 Ом |
0,01 Ом |
± (0,02 • R + 3 е.м.р.) |
|
от 20 до 199,9 Ом |
0,1 Ом | ||
|
от 200 до 399 Ом |
1 Ом | ||
|
Измерение напряжения постоянного и переменного (45 - 65 Гц) тока |
от 0 до 600 В |
1 В |
± (0,03 • U + 2 е.м.р.) |
|
Измерение сопротивления постоянному току |
от 0 до 199,9 Ом |
0,1 Ом |
± (0,02 • R + 3 е.м.р.) |
|
от 200 до 399 Ом |
1 Ом |
± (0,04 • R + 3 е.м.р.) |
Примечания:
R - измеренное значение электрического сопротивления / сопротивления изоляции;
U - измеренное значение напряжения постоянного / переменного тока;
е.м.р. - единица младшего разряда.
Таблица 2 - Основные технические характеристики измерителей
|
Характеристика |
Значение |
|
Питание |
2 элемента питания 1,5 В типа R6 (АА) |
|
Габаритные размеры (длина х ширина х высота) не более, мм |
230 х 67 х 33 |
|
Масса, кг, не более |
0,3 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % |
от 0 до плюс 40 от 30 до 80 |
Знак утверждения типа
наносят на лицевую панель измерителей методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки измерителей сопротивления электроизоляции , проводников присое-
динения к земле и выравнивания потенциалов MIC-3 представлен в таблице 3.
Таблица 3 - Комплект поставки
|
Наименование |
Количество |
|
Измеритель MIC-3 |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
Поверка
осуществляется по документу М1С-3-08 МП «Измерители сопротивления электроизоляции, проводников присоединения к земле и выравнивания потенциалов MIC-3. Методика поверки», согласованному ГЦИ СИ ФБУ «Ростест-Москва» в августе 2008 г.
Перечень основных средств, применяемых при поверке:
- магазин мер сопротивлений заземления OD-2-D6b/5W
диапазон воспроизведения электрического сопротивления: 0,1 Ом - 111,1 кОм;
предел допускаемой абсолютной погрешности (AR): ± (0,005)^R;
- магазин мер сопротивлений изоляции OD-2-W4a
диапазон воспроизведения электрического сопротивления: 10 кОм - 110 МОм;
предел допускаемой абсолютной погрешности (AR): ± (0,015)^R;
- магазин мер сопротивлений изоляции OD-2-W4C
диапазон воспроизведения электрического сопротивления: 100 МОм - 1100 ГОм;
предел допускаемой абсолютной погрешности (AR): ± (0,015)^R;
- калибратор-вольтметр универсальный В1-28
диапазон воспроизведения напряжения постоянного тока: 0 - 1000 В;
предел допускаемой абсолютной погрешности (AU): ± (3Л0-5 - 4-10’5)-U;
диапазон воспроизведения напряжения переменного тока: 0 - 1000 В (0,1 - 100 Гц);
предел допускаемой абсолютной погрешности (AU): ± (6J0)-'1 - 15Л0-4уи.
Сведения о методах измерений
Методы измерений с помощью измерителей указаны в документе «Измерители сопротивления электроизоляции, проводников присоединения к земле и выравнивания потенциалов MIC-3. Руководство по эксплуатации».
Нормативные документы
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
2 Техническая документация фирмы «Sonel S.A.», Польша.
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
