Измерители уровня бесконтактные ИУБ-1К
| Номер в ГРСИ РФ: | 26117-26 |
|---|---|
| Производитель / заявитель: | ЗАО "НТЦ ЭкоФизПрибор", г.Москва |
Измерители уровня бесконтактные ИУБ-1К предназначены для измерений уровня жидких и сыпучих сред в различных технологических установках и ёмкостях.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 26117-26 | |||||||||||||||
| Действует | по 17.02.2031 | |||||||||||||||
| Наименование | Измерители уровня бесконтактные | |||||||||||||||
| Модель | ИУБ-1К | |||||||||||||||
| Модификации |
ИУБ-1К-7 ИУБ-1К-8 ИУБ-1К-9 ИУБ-1К-10. |
|||||||||||||||
| Приказы |
№271 от
17.02.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | f5f13be6-3243-d85d-7a28-65a9c36474d1 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «НТЦ Экофизприбор», РОССИЯ, 117638 г. Москва, ш. Варшавское, д. 56, стр. 2, этаж 3, помещение 2, комната 4
Поверка
| Методика поверки / информация о поверке |
РТ-МП1589-449-2025 Государственная система обеспечения единства измерений. Измерители уровня бесконтактные ИУБ-1К. Методика поверки
(с 17.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 12.03.2026 |
Поверители
Скачать
|
26117-26: Описание типа
2026-26117-26.pdf
|
Скачать | 313.9 КБ | |
|
26117-26: Методика поверки
РТ-МП1589-449-2025
2026-mp26117-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Измерители уровня бесконтактные ИУБ-1К предназначены для измерений уровня жидких и сыпучих сред в различных технологических установках и ёмкостях.
Описание
Измерители уровня бесконтактные ИУБ-1К конструктивно состоят из блока детектирования (далее по тексту - БД), блока обработки информации (далее по тексту - БОИ) и кассет типа СН-У с радионуклидным источником Na-22 (далее по тексту - излучатель). При необходимости измерители уровня комплектуются блоком питания (далее по тексту - БП). БД и кассета с излучателем устанавливаются непосредственно на ёмкость, в которой проводятся измерения уровня. БОИ устанавливается на рабочем месте оператора. Результаты измерений выводятся на ЖК-дисплей БОИ. Предусмотрен вывод информации в виде токового выходного сигнала (4-20) мА.
Принцип действия измерителей уровня бесконтактных ИУБ-1К состоит в регистрации изменения плотности потока гамма-излучения, проходящего через ёмкость, в которой происходит измерение уровня. Изменение плотности потока гамма-излучения происходит вследствие изменения уровня измеряемой среды. Поток гамма-излучения от излучателей регистрируется БД, в котором этот поток преобразуется в последовательность статистически распределённых импульсов со средней частотой следования импульсов, прямо пропорциональной плотности потока излучения.
Измерители уровня бесконтактные ИУБ-1К изготавливаются в четырёх модификациях, которые отличаются типом используемого БД, диапазоном измерений и основной абсолютной погрешностью измерений.
К данному типу средств измерений относятся измерители уровня бесконтактные ИУБ-1К следующих модификаций: ИУБ-1К-7, ИУБ-1К-8, ИУБ-1К-9, ИУБ-1К-10.
Измерители уровня бесконтактные ИУБ-1К могут комплектоваться различными типами БОИ. Обозначение модификации и информация о входящих в состав блоков приводится в паспорте на измеритель уровня бесконтактный ИУБ-1К.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер измерителей уровня бесконтактных ИУБ-1К формируется из заводского номера блока детектирования и блока обработки информации и указывается в паспорте на измеритель уровня бесконтактный ИУБ-1К.
Заводской номер, идентифицирующий каждый из блоков, входящих в состав измерителя уровня бесконтактного ИУБ-1К, представляет собой цифровое обозначение по системе нумерации изготовителя и наносится методом фотохимического травления или методом лазерной гравировки на поверхности блока или на алюминиевый шильдик, закрепляемый на соответствующем блоке.
Общий вид кассет с излучателем, блоков детектирования, блоков обработки информации и блока питания представлен на рисунках 1 - 12.
Ограничение доступа к узлам настройки блока детектирования и блока обработки информации осуществляется путём нанесения битумной мастики с оттиском клейма изготовителя в местах, предусмотренных для пломбировки, представленных на рисунках 6 - 11.

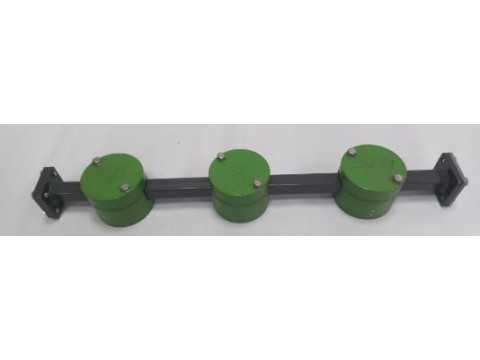

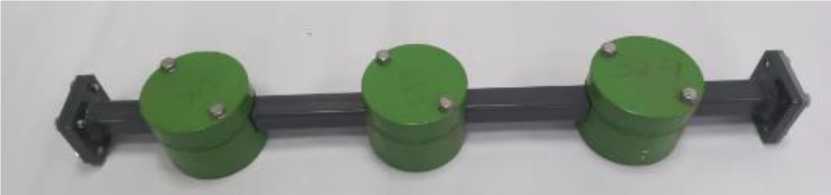

Рисунок 1 - Общий вид кассет типа СН с излучателем, расположенных на устройстве крепления излучателей
Рисунок 2 - Общий вид блоков детектирования БД-6-5Д или БД-6-1Д

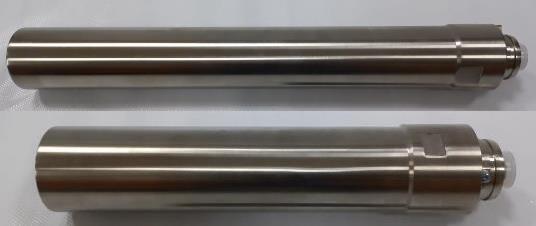

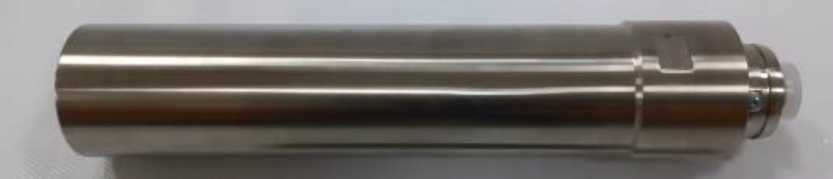

Рисунок 3 - Общий вид блоков детектирования БД-6-5 или БД-6-1
Рисунок 4 - Общий вид блоков детектирования БД-7-5Д или БД-7-1Д

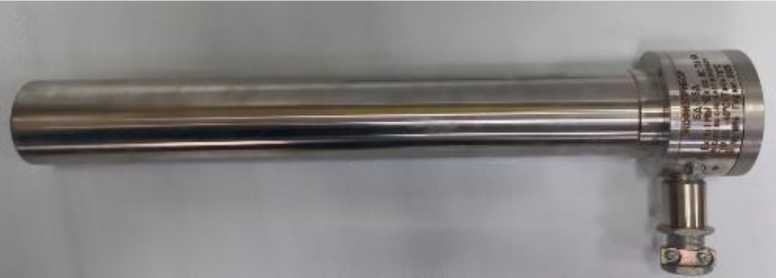

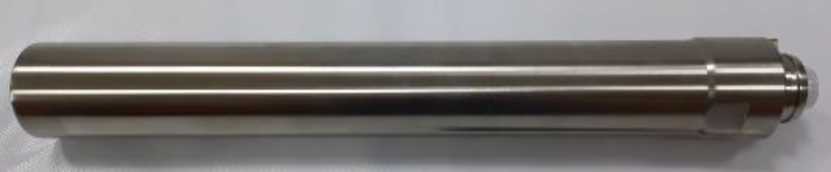

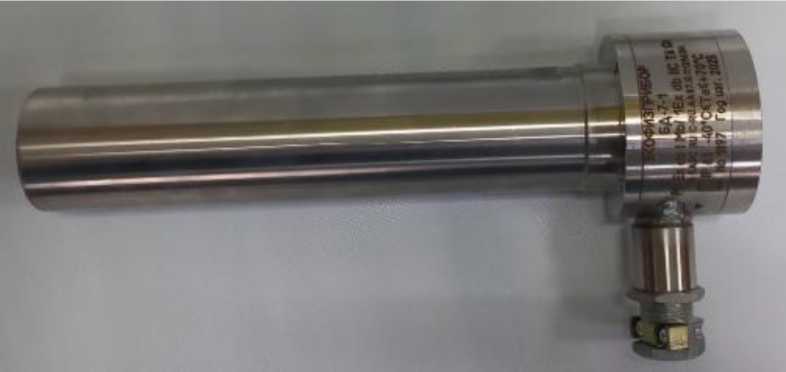

Рисунок 5 - Общий вид блоков детектирования БД-7-5 или БД-7-1

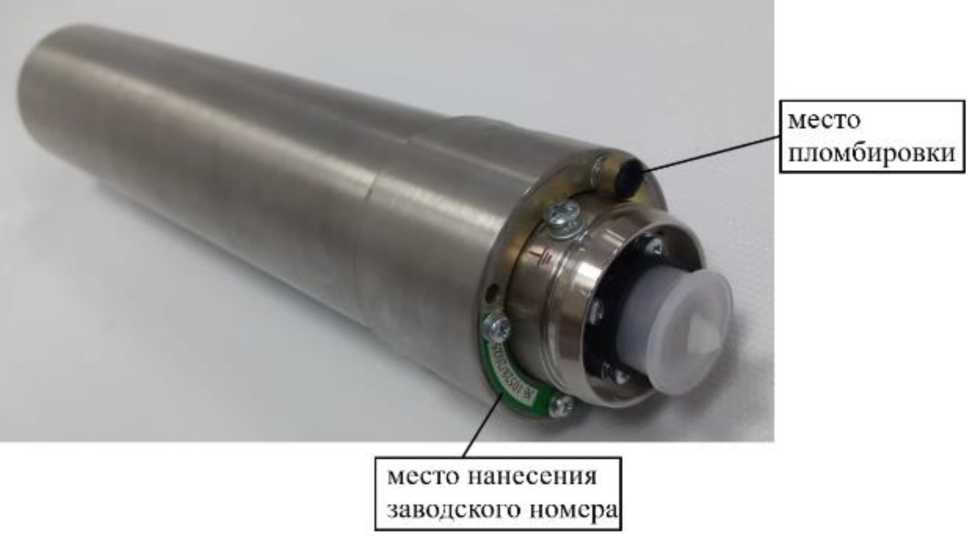

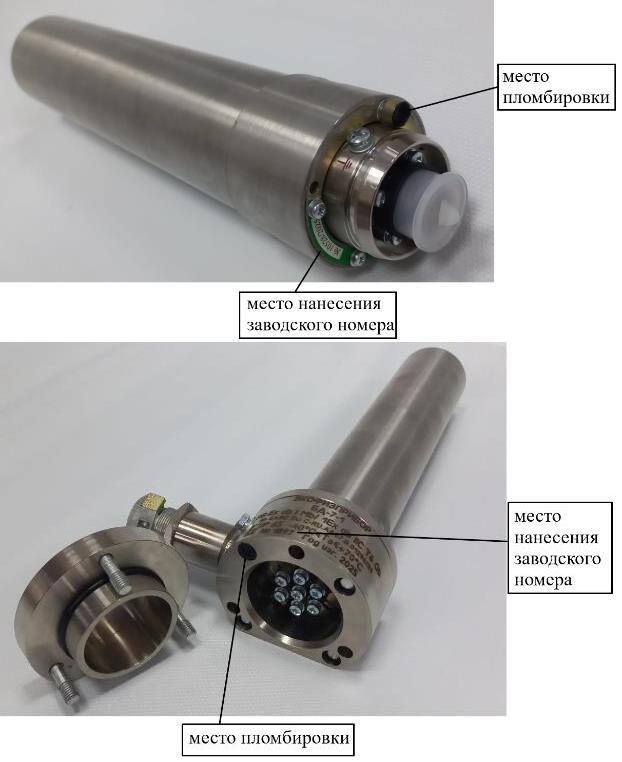

Рисунок 6 - Места нанесения заводского номера и пломбировки блоков детектирования БД-6-1, БД-6-5, БД-6-1Д, БД-6-5Д

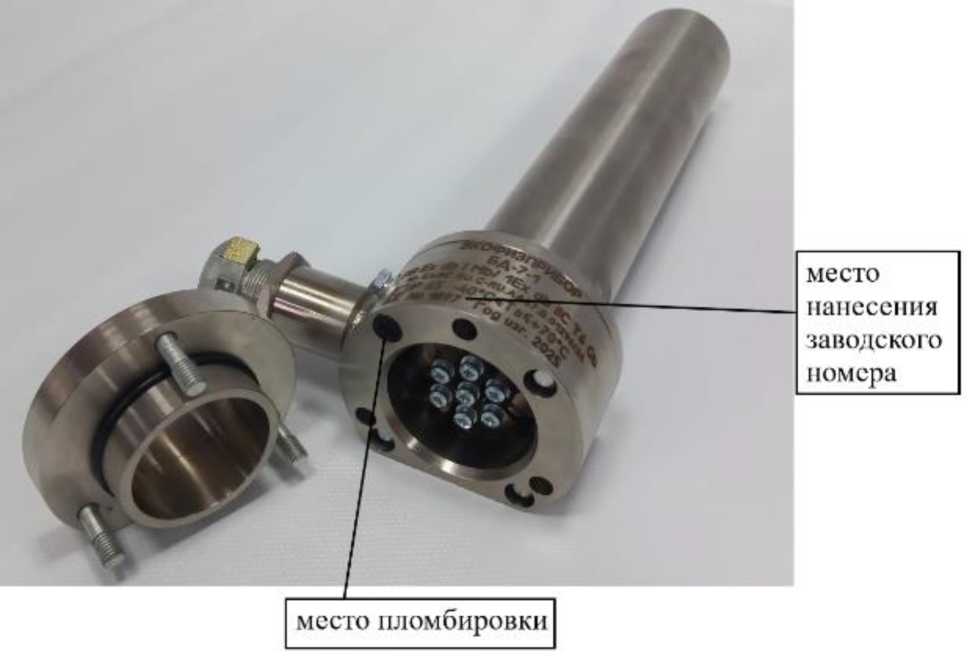

Рисунок 7 - Места нанесения заводского номера и пломбировки блоков детектирования БД-7-1, БД-7-1Д, БД-7-5, БД-7-5Д

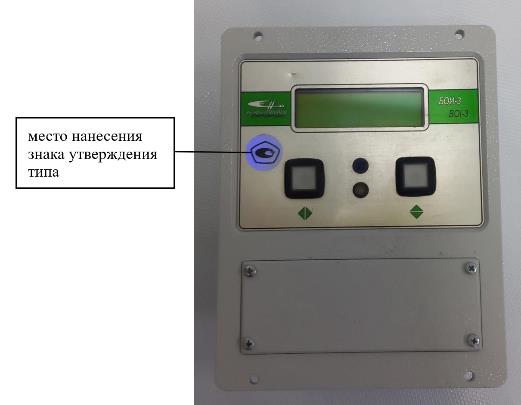

Рисунок 8 - Общий вид блока БОИ-3

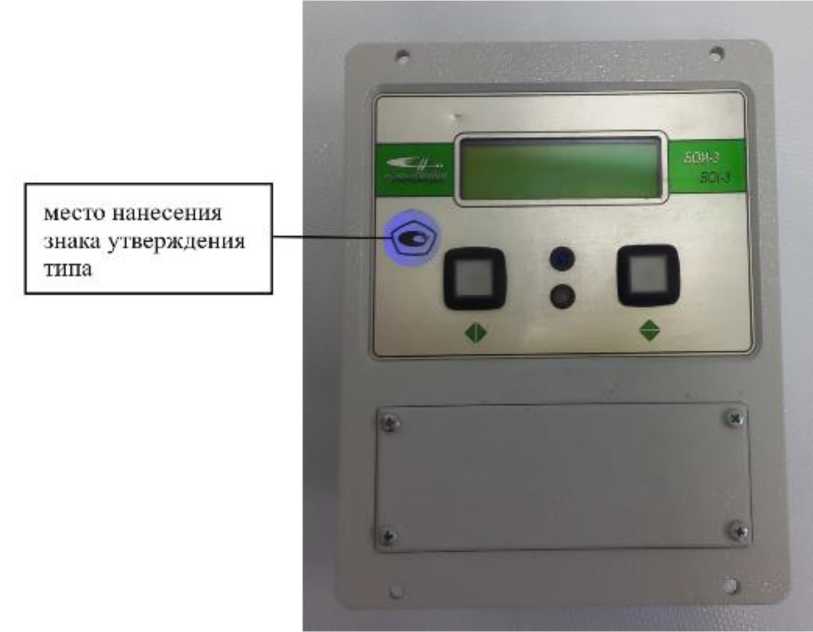

- Места нанесения заводского номера и пломбировки блока БОИ-3
место пломоировки
место нанесения знака утверждения тина
место нанесения
заводского номера

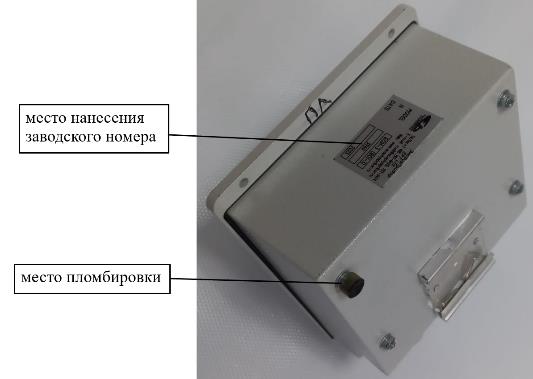

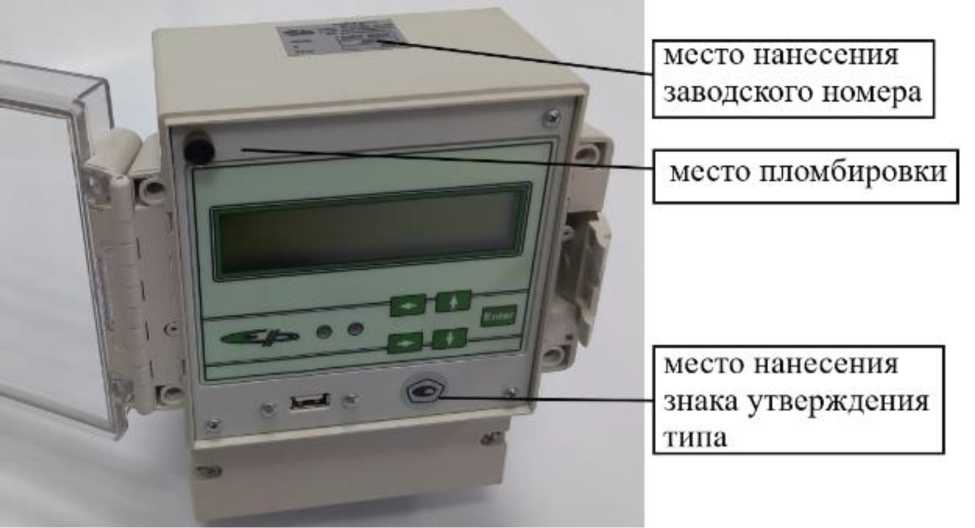

Рисунок 10 - Общий вид блока БОИ -4
мес то нанесения
знака утверждения типа
место нанесения заводского номера
место пломбировки

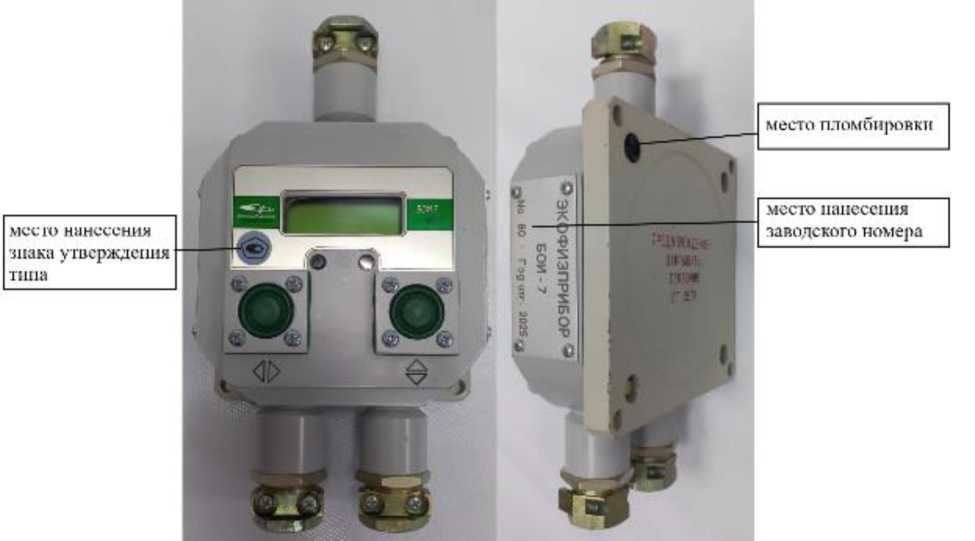

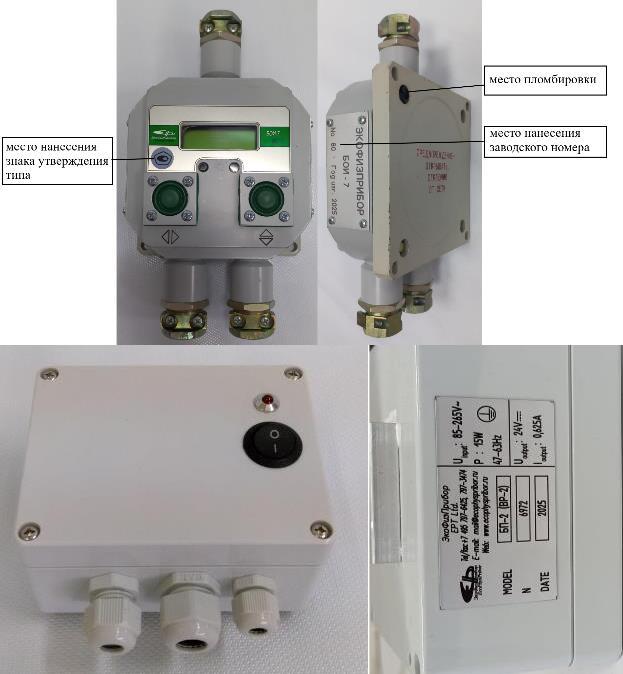

Рисунок 11 - Общий вид блока БОИ-7
Рисунок 12 - Общий вид блока питания
Программное обеспечение
Программное обеспечение, входящее в состав БОИ, является встроенным, метрологически значимым.
Программное обеспечение выполняет функции преобразования средней частоты следования импульсов в значение уровня, а также преобразования измеренного уровня в токовый выходной сигнал и вывод информации на дисплей БОИ. Для блока БОИ-4 предусмотрена функция архивации данных измерений.
ПО устанавливается на стадии изготовления БОИ. Конструкция блока БОИ исключает возможность несанкционированного влияния на ПО и измерительную информацию. Влияние ПО на метрологические характеристики учтено при их нормировании.
Уровень защиты ПО измерителей уровня от преднамеренных и непреднамеренных изменений - «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО измерителей уровня бесконтактных ИУБ-1К приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО, не ниже: для блока БОИ-4 для блоков БОИ-3, БОИ-7 |
V4.4 V3734 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, м: - модификации ИУБ-1К-7, ИУБ-1К-9 - модификации ИУБ-1К-8, ИУБ-1К-10 |
от 0,10 до 1,60 от 0,10 до 1,00 |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня, м: - модификации ИУБ-1К-7, ИУБ-1К-9 - модификации ИУБ-1К-8, ИУБ-1К-10 |
±0,04 ±0,06 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений уровня при отклонении температуры окружающей среды от температуры (20±5) °С на каждые 10 °С, м: - модификации ИУБ-1К-7, ИУБ-1К-9 - модификации ИУБ-1К-8, ИУБ-1К-10 |
±0,02 ±0,03 |
|
Примечания: - указанные значения диапазона измерений уровня и абсолютной погрешности измерений уровня обеспечиваются при номинальном времени усреднения и номинальной суммарной активности излучателей, указанных в технических характеристиках; - диаметр ёмкости, в которой происходит измерение уровня, от 0,5 до 3,0 м. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное время усреднения, с |
100 |
|
Номинальная суммарная активность излучателей Na-22, кБк |
900 |
|
Масса, кг, не более: блоки БД-6-5, БД-6-1 |
3,4 |
|
блоки БД-6-5Д, БД-6-1Д |
5,1 |
|
блоки БД-7-5, БД-7-1 |
5,7 |
|
блоки БД-7-5Д, БД-7-1Д |
7,5 |
|
БОИ-3 |
1,1 |
|
БОИ-4 |
0,9 |
|
БОИ-7 |
6,4 |
|
БП-2 |
0,6 |
|
Габаритные размеры, мм, не более: блоки БД-6-5, БД-6-1 диаметр |
68 |
|
длина |
326 |
|
блоки БД-6-5Д, БД-6-1Д диаметр |
68 |
|
длина |
496 |
|
блоки БД-7-5, БД-7-1 диаметр кожуха |
64 |
|
диаметр вводного устройства |
95 |
|
длина |
356 |
|
длина кабельного ввода |
67 |
|
блоки БД-7-5Д, БД-7-1Д диаметр кожуха |
64 |
|
диаметр вводного устройства |
95 |
|
длина |
530 |
|
длина кабельного ввода |
67 |
|
БОИ-3 длина |
175 |
|
ширина |
136 |
|
высота |
65 |
|
БОИ-4 длина |
215 |
|
ширина |
165 |
|
высота |
115 |
|
БОИ-7 длина |
270 |
|
ширина |
150 |
|
высота |
70 |
|
БП-2 длина |
115 |
|
ширина |
115 |
|
высота |
65 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: температура окружающей среды, °С: для всех блоков детектирования, для блоков БОИ-3, БОИ-7, БП-2 для блока БОИ-4 относительная влажность, %, не более |
от -40 до +70 от 0 до +50 от -20 до +50 95 |
|
Диапазон электрического токового выходного сигнала, мА |
от 4 до 20 |
|
Потребляемая мощность, ВА, не более |
10 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015: блоки детектирования, блок питания блок обработки информации БОИ-3 блоки обработки информации БОИ-4, БОИ-7 |
IP65 IP54 или IP65 IP54 IP65 |
|
Уровень и вид взрывозащиты: блок детектирования БД-7-5, БД-7-1 блок детектирования БД-7-5Д, БД-7-1Д блок обработки информации БОИ-7 |
РВ Ех db I Mb / 1Ex db IIC T6 Gb РВ Ех db I Mb / 1Ex db IIC T6 Gb РВ Ех d I Mb / 1Ex d IIC T6 Gb |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
20000 |
|
Средний срок службы, лет, не менее |
8 |
Знак утверждения типа
наносится на лицевую панель блока обработки информации в виде наклейки, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Модификация ИУБ-1К- | |||
|
7 |
8 |
9 |
10 | ||
|
Блок детектирования БД-6-5 или БД-6-1 |
КЗРС.329000.006-05 или КЗРС.329000.006-01 |
- |
+ |
- |
- |
|
Блок детектирования БД-6-5Д или БД-6-1Д |
КЗРС.329000.006-25 или КЗРС.329000.006-21 |
+ |
- |
- |
- |
|
Блок детектирования БД-7-5 или БД-7-1 |
КЗРС.329000.007-05 или КЗРС.329000.007-01 |
- |
- |
- |
+ |
|
Блок детектирования БД-7-5Д или БД-7-1Д |
КЗРС.329000.007-25 или КЗРС.329000.007-21 |
- |
- |
+ |
- |
|
Блок БОИ-3 |
КЗРС.843809.005 |
+ |
+ |
+ |
+ |
|
Блок БОИ-4 |
КЗРС.843390.004 |
+ |
+ |
+ |
+ |
|
Блок БОИ-7 |
КЗРС.843809.007 |
- |
- |
+ |
+ |
|
Блок питания БП-2 |
КЗРС.460423.010 |
+ |
+ |
+ |
+ |
Продолжение таблицы 5
|
Наименование |
Обозначение |
Модификация ИУБ-1К- | |||
|
7 |
8 |
9 |
10 | ||
|
Кассета СН-У |
КЗРС.180000.015-5 или КЗРС.180000.015-7 |
+ |
+ |
+ |
+ |
|
Устройство крепления БД-6-5 или БД-6-1 |
КЗРС.407460.174-02 |
- |
+ |
- |
- |
|
Устройство крепления БД-6-5Д или БД-6-1Д |
КЗРС.407460.174-04 |
+ |
- |
- |
- |
|
Устройство крепления БД-7-5 или БД-7-1 |
КЗРС.407460.175-02 |
- |
- |
- |
+ |
|
Устройство крепления БД-7-5Д или БД-7-1Д |
КЗРС.407460.175-04 |
- |
- |
+ |
- |
|
Руководство по эксплуатации |
КЗРС.407729.002 РЭ |
+ |
+ |
+ |
+ |
|
Паспорт |
КЗРС.407729.002 ПС |
+ |
+ |
+ |
+ |
|
Паспорт на радионуклидный источник Na-22 |
- |
+ |
+ |
+ |
+ |
|
Примечания: - В комплект поставки входит один блок обработки информации БОИ в зависимости от технического задания на комплект оборудования. - В комплект поставки входит протяжённый излучатель, представляющий собой сборку из нескольких точечных источников Na-22 (по ТУ 27.90.11-011-23102128-2017), помещённых в кассету СН-У. Количество кассет (протяжённых излучателей) зависит от технического задания на комплект оборудования. | |||||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации КЗРС.407729.002 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 31.12.2019 № 3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов;
КЗРС.407729.002 ТУ Измерители уровня бесконтактные ИУБ-1К. Технические условия.
