Анализаторы СИМ-4
| Номер в ГРСИ РФ: | 26138-16 |
|---|---|
| Производитель / заявитель: | ФГУП СНИИМ, г.Новосибирск |
Анализаторы СИМ-4 (далее - анализаторы) предназначены для измерения массовой доли воды в процентах в нефтепродуктах (дизельное топливо, моторное и автотракторное масла) при оперативном контроле их качества.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 26138-16 |
| Действует | по 03.02.2026 |
| Наименование | Анализаторы |
| Модель | СИМ-4 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a6c58bf9-fc58-7d5f-393c-0d83545b062e |
Производитель / Заявитель
Федеральное государственное унитарное предприятие «Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»), г. Новосибирск, РОССИЯ, г.Новосибирск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (75%) |
| Неуспешных поверок (СИ непригодно) | 1 (25 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
26138-16: Описание типа
2021-26138-16.pdf
|
Скачать | 460.8 КБ | |
|
26138-16: Методика поверки
2016-mp26138-16.pdf
|
Скачать | 185.6 КБ |
Описание типа
Назначение
Анализаторы СИМ-4 (далее - анализаторы) предназначены для измерения массовой доли воды в процентах в нефтепродуктах (дизельное топливо, моторное и автотракторное масла) при оперативном контроле их качества.
Описание
Принцип действия анализаторов основан на емкостном методе измерения относительной диэлектрической проницаемости обезвоженных нефтепродуктов, процентное содержание воды в которых меньше, чем 0,01 % и контролируемых нефтепродуктов.
Метод определения массовой доли воды в процентах в нефтепродуктах соответствует ГОСТ 14203-69.
Обработка результатов измерения производится процессором анализатора автоматически.
Результат измерения содержания воды в контролируемых нефтепродуктах индицируется на индикаторе в процентах и граммах на тонну.
Конструктивно анализаторы состоят из измерительного прибора и первичного преобразователя , соединенных между собой кабелем.
Первичный преобразователь выполнен в виде коаксиального конденсатора. Электроды конденсатора представляют собой два коаксиально расположенных металлических цилиндра. Во время измерения пространство между электродами заполняется контролируемым нефтепродуктом.
Измерительный прибор анализатора СИМ-4 выполнен из ударопрочного полистирола.
В корпусе расположены плата индикации и плата измерительного канала анализатора. На передней и задней панелях располагаются элементы управления и регулировки, разъемы.
Анализаторы по условиям эксплуатации соответствуют 2 группе ГОСТ 22261-94.
Климатическое исполнение УХЛ 4.2 по ГОСТ 15150-69.
Общий вид анализатора СИМ-4 представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

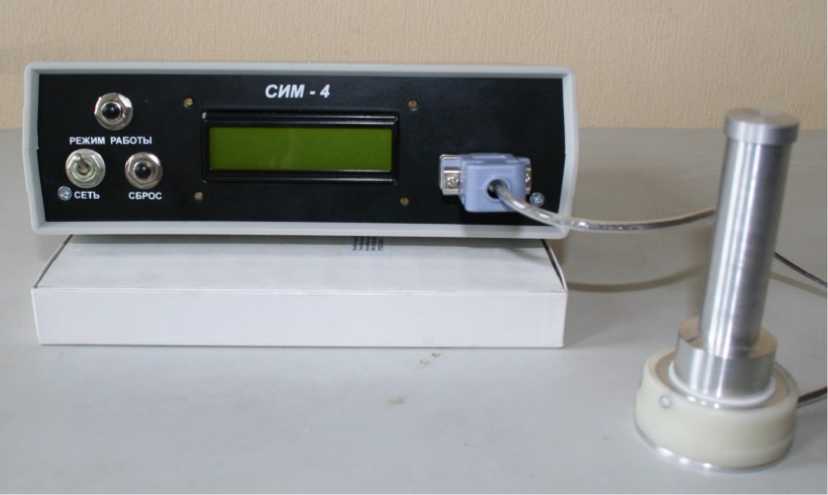

Рисунок 1 - Общий вид анализатора СИМ-4
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Встроенное программное обеспечение (ПО) выполнено на базе процессора и осуществляет:
- выработку системы команд, позволяющих организовать синхронизацию работы функциональных узлов анализатора;
- выполнение расчета процентного содержания воды в контролируемых нефтепродуктах по результатам измерения диэлектрической проницаемости образцов.
Сохранение результатов измерений, ведение журнала событий в памяти процессора и последующее их считывание не предусмотрены ПО и конструкцией прибора.
Обновление ПО в процессе настройки, поверки, эксплуатации и ремонта измерителя не предусмотрено.
Возможности программного изменения поправочных коэффициентов ПО посредством органов управления и наличие интерфейсов связи не предусмотрены.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты ПО в соответствии с Р 50.2.077-2014 - "высокий".
Влияние встроенного ПО на процесс измерения учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
СИМ-4 |
|
Номер версии (идентификационный номер ПО) |
v1.0 |
|
Цифровой идентификатор ПО |
7afcb301ec20e1 cfaf7ea61d17479ad3 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой доли воды в нефтепродуктах, % |
от 0,01 до 2,00 |
|
Пределы допускаемой относительной погрешности измерения массовой доли воды в нефтепродуктах, % |
±10 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Время непрерывной работы, ч, не более |
8 |
|
Параметры электрического питания - напряжение, В - частота, Гц |
220+33 50±0,5 |
|
Мощность, потребляемая анализатором, В^А, не более |
3 |
|
Габаритные размеры первичного преобразователя, мм, не более: - диаметр - высота |
50 115 |
|
Габаритные размеры измерительного блока, мм, не более: - высота - ширина - длина |
70 160 200 |
|
Масса анализатора, кг, не более |
1 |
|
Средняя наработка на отказ, ч, не менее |
5000 |
|
Средний срок службы, год, не менее |
5 |
|
Среднее время восстановления работоспособного состояния после ремонта, ч, не более |
1 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, %, не более - атмосферное давление, кПа |
от +10 до +35 90 от 84 до 106,7 |
Знак утверждения типа
наносится в левом верхнем углу паспорта СНМК.413412.002 ПС и руководства по эксплуатации СНМК.413412.002 РЭ принтером и на табличке на задней панели прибора.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор СИМ-4 |
СНМК.413412.002 |
1 шт. |
|
Руководство по эксплуатации |
СНМК.413412.002 РЭ |
1 экз. |
|
Паспорт |
СНМК.413412.002 ПС |
1 экз. |
|
Методика поверки |
СНМК.413412.002 МП |
1 экз. |
Сведения о методах измерений
Методы измерений изложены в эксплуатационной документации на анализатор.
Нормативные документы
ГОСТ 8.614-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов.
ГОСТ 14203-69 Нефть и нефтепродукты. Диэлектрический метод определения влажности.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Технические условия СНМК.413412.002 ТУ.
