Теплосчетчики-регистраторы Омега-ТР
| Номер в ГРСИ РФ: | 26226-10 |
|---|---|
| Категория: | Теплосчетчики |
| Производитель / заявитель: | ООО НПП "Омега Инжениринг", г.Москва |
Теплосчетчики-регистраторы Омега-ТР (далее - теплосчетчики) предназначены для измерения и регистрации количества тепловой энергии, параметров и расхода теплоносителя в системах теплоснабжения в соответствии с «Правилами учета тепловой энергии и теплоносителя», а также для измерения объемного и массового расхода воды и других жидкостей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 26226-10 |
| Действует | по 24.07.2030 |
| Наименование | Теплосчетчики-регистраторы |
| Модель | Омега-ТР |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 793dd400-6743-3595-6730-c61aa0248f17 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | СЕНА 407112.002 ТУ |
| Класс СИ | 32.01 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Примечание | Взамен № 26226-03 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ФБУ "ЦСМ Московской области" (ранее - Менделеевский ЦСМ) |
| Адрес центра | 141570, Московская обл., Солнечногорский р-н, п/о Менделеево |
| Руководитель центра | Завьялов Николай Вениаминович |
| Телефон | (8*095) 535-92-43 |
| Факс | 535-92-43, 535-24-21 |

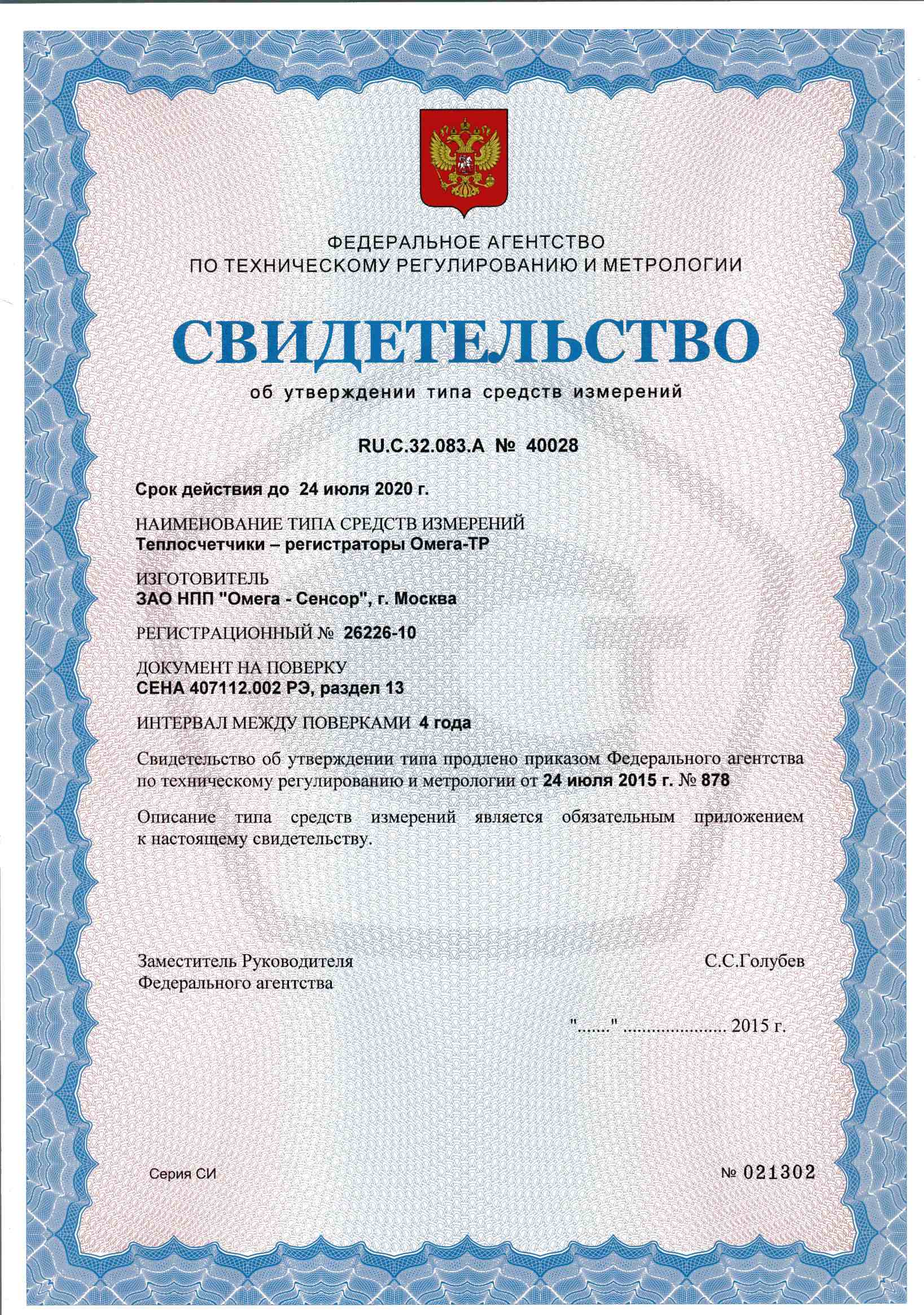

| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 40028 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 01д3 от 25.03.10 п.306 |
Производитель / Заявитель
ООО НПП «Омега Инжениринг», РОССИЯ, 141570, Московская обл., Солнечногорский район, п. Менделеево, Промзона ФГУП ВНИИФТРИ, стр. 1-А, к. 26
Россия
113054, Озерковская наб., 48-50, стр.1. Почт. адрес: 141570 Московская обл., Солнечногорский р-н, ФГУП "ВНИИФТРИ"
Поверка
| Методика поверки / информация о поверке |
СЕНА 407112.002 РЭ Теплосчетчики-регистраторы Омега-ТР. Руководство по эксплуатации. Раздел 13. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 407 (94%) |
| Неуспешных поверок (СИ непригодно) | 28 (6 %) |
| Актуальность информации | 09.09.2026 |
Поверители
Скачать
|
26226-10: Описание типа
2021-26226-10.pdf
|
Скачать | 196.6 КБ | |
|
26226-10: Методика поверки
2020-mp26226-10.pdf
Файл устарел
|
Скачать | 683.6 КБ | |
|
26226-10: Описание типа
2026-26226-10.pdf
|
Скачать | 258.5 КБ | |
|
26226-10: Описание типа
2026-26226-10-1.pdf
|
Скачать | 634.1 КБ | |
|
26226-10: Методика поверки
СЕНА 407112.002 РЭ
2020-mp26226-10-1.pdf
|
Скачать | 683.6 КБ |
Описание типа
Назначение
Теплосчетчики-регистраторы Омега-ТР (далее - теплосчетчики) предназначены для измерения и регистрации количества тепловой энергии, параметров и расхода теплоносителя в системах теплоснабжения в соответствии с «Правилами учета тепловой энергии и теплоносителя», а также для измерения объемного и массового расхода воды и других жидкостей.
Описание
Принцип работы теплосчетчика состоит в измерении расхода, температуры и давления в подающем и обратном трубопроводах и последующем вычислении количества тепловой энергии и других параметров теплоносителя с помощью вычислителя.
В состав теплосчетчиков входят следующие блоки: вычислитель, расходомеры и/или тахометрические водосчетчики с частотным (числоимпульсным) выходом (до восьми каналов измерения), термопреобразователи сопротивления с НСХ 100П (до шести каналов измерения), датчики давления с унифицированным аналоговым выходным сигналом 4 - 20 мА (до шести каналов измерения).
Измеряемые параметры группируются в логически независимые друг от друга измерительные каналы, обеспечивающие вычисление количества тепловой энергии в каждом теплообменном контуре системы теплоснабжения. Учет количества теплоты, времени наработки, нештатных состояний ведется раздельно по каждому контуру по алгоритму, выбираемому при конфигурировании теплосчетчика.
Теплосчетчики обеспечивают индикацию на встроенном дисплее и выдачу на внешние устройства раздельно по трем контурам систем теплоснабжения следующей информации:
- текущих значений измеряемых параметров теплоносителя (объемного расхода, температуры, давления);
- значения потребленной тепловой энергии нарастающим итогом;
- суммарной массы теплоносителя парастающим итогом;
- времени наработки теплосчетчика;
- текущего времени/даты в таймере реального времени.
Теплосчетчики имеют последовательный порт с интерфейсом RS-232 на лицевой панели (по заказу - RS-485) для вывода информации на компьютер или для вывода на принтер EPSON LX300 отчетов в текстовом формате, а также для подключения к системам диспетчиризации.
Типы применяемых в составе теплосчетчиков расходомеров и водосчетчиков, термопреобразователей сопротивления, датчиков давления приведены в таблицах 1, 2, 3.
Теплосчетчики обеспечивают сохранение в архивах и вывод на внешние устройства почасовых, посуточных и помесячных записей количества теплоты и объемного расхода теплоносителя нарастающим итогом, времени наработки, а также почасовых средних значений температуры и давления теплоносителя; глубина архива - не менее 62 суток.
Теплосчетчики делятся на три класса точности по ГОСТ Р 51649-2000 - А, В, С.
Т ипы применяемых расходомеров (счетчиков) приведены в таблице 1.
Таблица 1
|
Тип расходомера |
Номер в Г осреестре |
Тип расходомера |
Номер в Г осреестре |
|
ЭСКО РВ-08 |
28868-10 |
WP (WPH) |
13669-06 |
|
ETW (ETH) |
13667-06 |
ETK |
13671-06 |
|
Омега - Р |
23463-06 |
MTK |
13673-06 |
|
MTW (MTH) |
13668-06 |
ПРЭМ |
17858-06 |
|
Мастерфлоу |
31001-08 |
РМ-5 |
20699-06 |
|
Эмир - Прамер -550 |
27104-08 |
ИПРЭ-7 |
20483-07 |
|
Малахит РС 8 |
29648-07 |
Типы применяемых комплектов термопреобразователей приведены в таблице 2.
Таблица 2
|
Тип термопреобразователя |
Номер в Г осреестре |
Тип термопреобразователя |
Номер в Г осреестре |
|
КТПТР-06, 07, 08 |
21605-01 |
КТПТР-04, 05 |
39145-08 |
|
КТСПР -001 |
13550-04 |
КТПТР-01, 02 |
14638-95 |
|
КТСПТ-01 |
17403-00 |
Типы применяемых датчиков давления приведены в таблице 3.
Таблица 3
|
Тип датчика давления |
Номер в Г осреестре |
Тип датчика давления |
Номер в Г осреестре |
|
Сапфир-22МП |
19056-99 |
КРТ |
12892-01 |
|
Метран-55 |
18375-03 |
АИР-20 |
23030-02 |
|
МИДА-ДИ |
17635-03 |
ДМ 5007 |
14753-01 |
|
Омега-Д |
29534-05 |

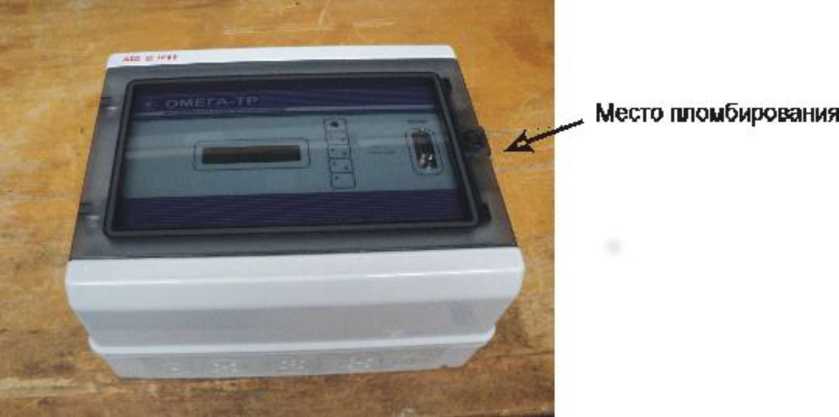

Внешний вид и место опломбирования вычислителя представлены на рисунке 1.
Рисунок 1 - Внешний вид вычислителя
Программное обеспечение
Программное обеспечение (ПО) теплосчетчиков состоит из встроенного ПО, записанного в память микроконтроллера вычислителя, имеющее наименование и свой номер версии исполнения.
Идентификационные данные программного обеспечения приведены в таблице 4.
Таблица 4
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО: |
Flow_v4.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 03.72.12 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р50.2.077-2014 - высокий.
Технические характеристики
|
Диаметр условного прохода, мм Диапазон температур теплоносителя, °С Максимальное давление рабочей среды, МПа Допускаемая разность температур в подающем и обратном трубопроводах, °С для класса С для класса В для класса А Пределы допускаемой погрешности измерения тепловой энергии, %, для класса С (AtH = 2 °С) для класса В (Д1н = 5 °С) для класса А (Д1н = 10 °С), где Д^ - наименьшая разность температур в трубопроводах Пределы допускаемой основной относительной погрешности измерения суммарного объема (массы) и объемного (массового) расхода с учетом собственной погрешности расходомеров классов точности А и В, % |
от 15 до 300 от 2 до 150 1,6 (2,5 по заказу) от 2 до 148 от 5 до 145 от 10 до 140 ±(2+4Д^^+0,0Юв^) ±(3+4Дtн/Дt+0,02Gв/G) ±(4+4Дtн/Дt+0,05Gв/G), где Дt - текущее значение разности температур в трубопроводах, G, Gв-текущее и наибольшее значения расхода в подающем трубопроводе, м3/ч ±2,0 - в диапазоне расходов 0,2< G/Gb<2 %; ±1,0 - в диапазоне расходов 2,0< G/Gb<100 % |
Пределы допускаемой абсолютной погрешности измерения
|
температуры, °С: | |
|
- без учета погрешности термопреобразователей |
±(0,1 + 0,001t) |
|
- c учетом погрешности термопреобразователей |
±(0,6 + 0,004t), где t - |
|
Пределы допускаемой приведенной погрешности измерения |
температура теплоносителя |
давления, % : - без учета погрешности датчиков давления
- с учетом погрешности датчиков давления
Пределы допускаемой относительной погрешности измерения интервалов времени, %
Степень защиты вычислителя по ГОСТ 14254-96
|
Длина линий связи между расходомерами, термопреобразователями, датчиками давления и вычислителем, м |
до 100 |
|
Масса вычислителя, кг, не более |
6 |
|
Габаритные размеры вычислителя (ширинахвысотахдлина), мм |
270 х 215 х 140 |
|
Средняя наработка на отказ, ч, не менее |
20 000 |
|
Средний срок службы, лет, не менее |
12 |
|
Напряжение питания от сети переменного тока 50 Гц, В |
220 +22 или 36 +3,6 —33 —3,0 |
|
Потребляемая от сети мощность, В^А, не более |
50 |
|
Сопротивление изоляции цепей питания при нормальных условиях, МОм, не менее |
20 |
|
Рабочие условия эксплуатации: температура окружающей среды, °С - для расходомера - для вычислителя относительная влажность (для вычислителя), %, не более |
от минус 30 до плюс 65 от плюс 5 до плюс 50 95 при 35 °С |
Знак утверждения типа
Знак утверждения типа наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на переднюю панель вычислителя методом наклейки.
Комплектность
Комплект поставки соответствует таблице 5.
Таблица 5
|
Обозначение документа |
Наименование |
Кол-во, (шт.) |
Примечание |
|
Теплосчетчик в составе: | |||
|
Вычислитель |
1 | ||
|
Расходомер или счетчик воды с унифицированным частотным (импульсным) сигналом |
- |
(количество и тип определяется при заказе) | |
|
Комплект термопреобразователей сопротивления |
- |
(количество и тип определяется при заказе) | |
|
Датчик давления |
- |
(количество и тип определяется при заказе) | |
|
Комплект монтажных частей |
- |
(количество определяется при заказе) | |
|
СЕНА 407112.002РЭ |
Руководство по эксплуатации |
1 | |
|
СЕНА 407112.002ПС |
Паспорт |
1 |
Поверка
осуществляется в соответствии с разделом 13 «Методика поверки» руководства по эксплуатации СЕНА 407112.002 РЭ, согласованным ГЦИ СИ «НИИТеплоприбор» в 2003 г.
Основное поверочное оборудование:
- мегаомметр АМ -2002, диапазон измерений 0 - 200 МОм, при 500 В;
- мера электрического сопротивления Р4831, КТ-0,02, диапазон измерений от 0,1...111111,1 Ом;
- генератор сигналов SMB100A, частотный диапазон 9 кГц - 40 ГГц;
- калибратор постоянного напряжения и тока Н4-19, воспроизведение постоянного напряжения до 1000 В, силы постоянного тока до 200мА;
частотомер электронно-счетный Ч3-63/1, частота 0,1 ГЦ - 200 МГц, напряжение входного сигнала 0,03 - 10 В, погрешность ±5А0-7.
Сведения о методах измерений
С ведения о методиках (методах) измерений изложены в разделе 11 «Порядок работы» руководства по эксплуатации СЕНА 407112.002 РЭ.
Нормативные документы
1 МИ 2412-97. ГСИ. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.
2 ГОСТ Р 51649-2000. Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.
3 ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования.
4 ГОСТ Р ЕН 1434-2-2011 Теплосчетчики. Часть 2. Требования к конструкции.
5 ГОСТ Р ЕН 1434-3-2011 Теплосчетчики. Часть 3. Обмен данными и интерфейсы.
6 СЕНА 407112.002 ТУ. Теплосчетчики-регистраторы «Омега-ТР». Технические условия.
