Термометры жидкостные стеклянные технические ТТ и ТТ-В

Назначение

Термометры жидкостные стеклянные технические ТТ и ТТ-В (далее по тексту -термометры) предназначены для измерения температуры неагрессивных жидких и газообразных сред.

Описание

Принцип действия термометров основан на изменении объема термометрической жидкости при изменении температуры измеряемой среды. При изменении температуры объем жидкости в резервуаре изменяется, вследствие чего мениск жидкостного столбика в капилляре поднимается или опускается на величину, пропорциональную изменению температуры.

Термометры состоят из защищенной стеклянной оболочкой капиллярной трубки с резервуаром, заполненным термометрической жидкостью.

Термометры ТТ относятся к термометрам частичного погружения с вложенной шкальной пластиной и конструктивно выполнены с защитной металлической оправой с резьбой на гильзе.

Термометры ТТ-В относятся к палочным термометрам частичного погружения и применяются для измерений температуры в условиях вибрации. Верхняя часть термометра защищена анодированным алюминиевым корпусом. Резервуар термометра находится в погружаемой защитной гильзе с резьбой и накидной гайкой для крепления термометра на установках.

Конструктивно термометры ТТ и ТТ-В выполнены в двух исполнениях: прямые и угловые.

Фотографии общего вида термометров приведены на рисунках 1-2.

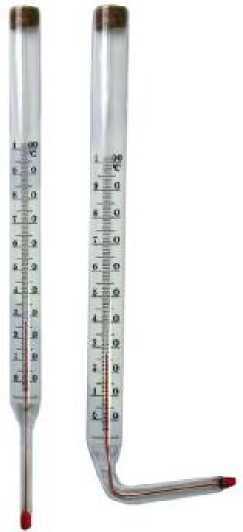

Рис.1 Термометры жидкостные стеклянные технические ТТ

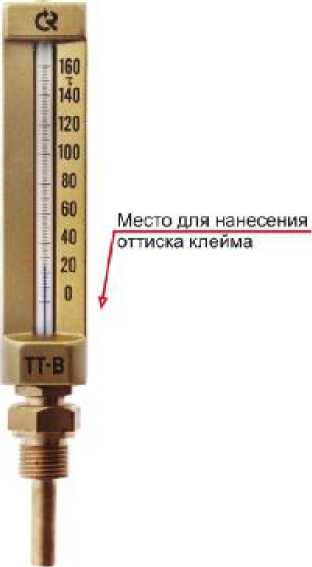

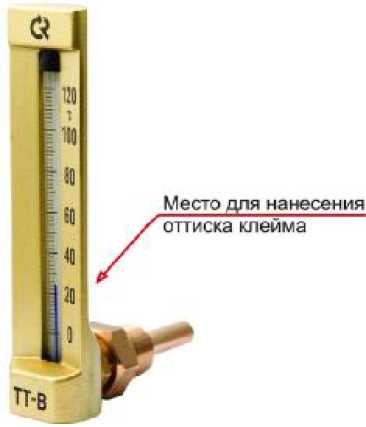

Рис.2 Термометры жидкостные стеклянные технические ТТ-В

Технические характеристики

Диапазон измеряемых температур, цена деления шкалы, длина верхней и погружаемой частей термометров представлены в таблице 1.

Таблица 1

Примечания:

(*) По заказу потребителя допускается изготавливать термометры с диапазоном измерений и ценой деления шкалы, отличным от приведенных в таблице 1, но при этом, нижний и верхний пределы диапазона не должны превышать значений соотв. минус 60 оС и плюс 600 оС.

(**)

(***

Без защитной оправы. ) В защитном корпусе.

Пределы допускаемой абсолютной погрешности термометров в зависимости от диапазона измеряемых температур и цены деления шкалы приведены в таблице 2.

Таблица 2

Длина нижней части оправы и соответствующая ей длина нижней части термометров модели ТТ в прямом и угловом исполнении приведены в таблице 3.

Таблица 3

Масса термометров, кг, не более:

Вероятность безотказной работы термометров за 2000 ч:

Средний срок службы, лет, не менее:

Знак утверждения типа

Знак утверждения типа наносится на титульный лист эксплуатационной документации (в правом верхнем углу) типографским способом.

Комплектность

В комплект поставки термометра входят:

- Термометр      - 1 шт.;

- Паспорт - 1 экз.;

- Футляр         - 1 шт.

Поверка

осуществляется по ГОСТ 8.279-78   «ГСИ. Термометры стеклянные жидкостные

рабочие. Методы и средства поверки».

Основные средства поверки:

- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;

лист № 4

всего листов 4

- термостат жидкостный прецизионный типа ТПП-1.1, диапазон воспроизводимых температур от минус 40 до плюс 100 °С;

- термостат жидкостной «ТЕРМОТЕСТ-300», диапазон воспроизводимых температур от плюс 100 до плюс 300 °С;

- калибратор температуры цифровой АТС-650А, диапазон воспроизводимых температур от плюс 33 до плюс 650 °С, ПГ: ± 0,39 °С.

Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.279-78.

Сведения о методиках (методах) измерений приведены в паспорте на термометр.

Нормативные документы

ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний.

ТУ 4321-002-4719015564-2008 «Термометры жидкостные стеклянные технические ТТ и ТТ-В. Технические условия».

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
