Преобразователи измерительные ИМ2315
| Номер в ГРСИ РФ: | 26308-18 |
|---|---|
| Производитель / заявитель: | ФГУП "ОКБ "Маяк", г.Пермь |
Преобразователи измерительные ИМ2315 (далее - преобразователи) предназначены для преобразования величины электрического сопротивления термопреобразователя сопротивления (ТС) с различными номинальными статическими характеристиками (НСХ) по ГОСТ 6651-2009 в унифицированный токовый сигнал от 4 до 20 мА.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 26308-18 |
| Наименование | Преобразователи измерительные |
| Модель | ИМ2315 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 16.04.2023 |
Производитель / Заявитель
ФГУП "ОКБ "Маяк", г.Пермь
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 4 года |
| Зарегистрировано поверок | 1224 |
| Найдено поверителей | 10 |
| Успешных поверок (СИ пригодно) | 1217 (99%) |
| Неуспешных поверок (СИ непригодно) | 7 (1%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 26308-18: Описание типа СИ | Скачать | 131 КБ | |
| 26308-18: Методика поверки | Скачать | 566.7 КБ |
Описание типа
Назначение
Преобразователи измерительные ИМ2315 (далее - преобразователи) предназначены для преобразования величины электрического сопротивления термопреобразователя сопротивления (ТС) с различными номинальными статическими характеристиками (НСХ) по ГОСТ 6651-2009 в унифицированный токовый сигнал от 4 до 20 мА.
Описание
Принцип действия преобразователя основан на измерении и преобразовании аналоговых сигналов ТС в унифицированный сигнал постоянного тока 4-20 мА. Ко входу преобразователя подключается ТС, через который пропускается ток величиной около 1 мА. Падение напряжения на ТС поступает на 16-разрядный АЦП микроконтроллера, в котором производится линеаризация
НСХ ТС. Далее полученное значение нормализуется к заданному диапазону температур и НСХ ТС и преобразуется в выходной ток с диапазоном 4-20 мА.
Преобразователи выполнены в виде герметичного модуля, устанавливаемого в резьбовое отверстие кабельного ввода термопреобразователя сопротивления с резьбой М20х1.5. Преобразователь имеет вход для подключения термопреобразователя сопротивления по двухпроводной схеме и токовый выход от 4 до 20 мА.
Преобразователи выпускаются в следующих модификациях ИМ2315 ХХХХХ - А, где ХХХХХ - диапазон измеряемых температур в комплекте с ТС:
5050М, 5050П, 5050Pt
0100М, 0100П, 0100Pt
0150М, 0150П, 0150Pt
0200П, 0200Pt
0300П, 0300Pt
0500П, 0500Pt
от минус 50 до плюс 50 °С
от 0 до плюс 100 °С
от 0 до плюс 150 °С
от 0 до плюс 200 °С
от 0 до плюс 300 °С
от 0 до плюс 500 °С.
Для ТС с Ro = 50 Ом добавляются символы 50.
А - погрешность преобразователя - 0,1 % или 0,25 %.
Общий вид преобразователя представлен на рисунках 1 и 2.

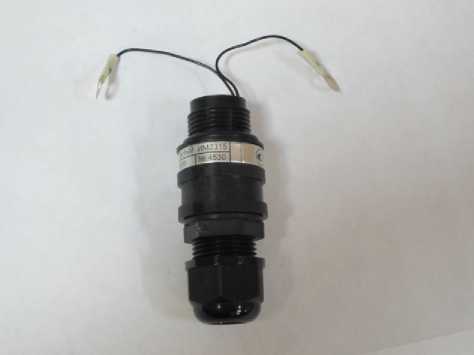

Рисунок 1 - Общий вид преобразователя

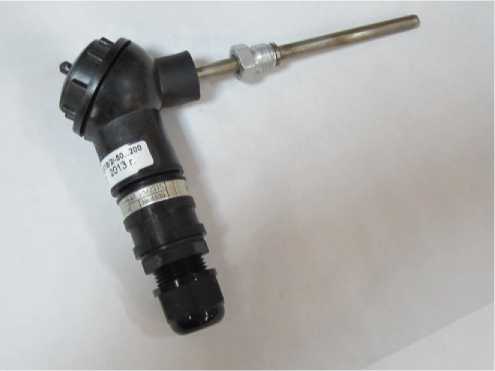

Рисунок 2 - Преобразователь в сборе с термопреобразователем сопротивления
Пломбирование преобразователей измерительных ИМ2315 не предусмотрено.
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (ПО), которое устанавливается изготовителем и в процессе эксплуатации изменению не подлежит. Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик преобразователей.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.007-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
IM2315 |
|
Номер версии ПО |
2.0 |
|
Цифровой идентификатор ПО |
По номеру версии |
Конструкция преобразователей исключает возможность несанкционированного влияния на встроенное ПО СИ и измерительную информацию.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измеряемых температур, °С - для термометров ТСМ: - для термометров ТСП и Pt: |
от -50 до +50, от 0 до +100, от 0 до +150; от -50 до +50, от 0 до +100, от 0 до +150, от 0 до +200, от 0 до +300, от 0 до +500 |
|
Диапазон изменения выходного сигнала, мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной погрешности преобразователей, % - для ТС с НСХ: 100М; 100П; Pt100 - для ТС с НСХ: 50М; 50П |
±0,1 или ±0,25 ±0,25 |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением напряжения питания в диапазоне рабочих значений, %, |
±0,05 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % |
от +15 до +25 от 30 до 80 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания преобразователей: - напряжение, В - ток, потребляемый преобразователем при обрыве ТС, мА, не более |
от 10 до 30 25 |
|
Габаритные размеры, мм, не более: |
030x75 |
|
Масса, кг, не более |
0,05 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +75 |
|
Средняя наработка на отказ, ч, не менее |
50000 |
|
Средний срок службы, лет, не менее |
12 |
|
Степень защиты от внешних воздействий (по ГОСТ 14254-96) |
IP65 |
Знак утверждения типа
наносится на паспорт типографским способом и на шильде, размещенном на корпусе преобразователя.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь измерительный ИМ2315 |
ИМ23.15.001 |
1 шт. |
|
Кольцо уплотнительное |
- |
1 шт. |
|
Заглушка для гермоввода |
- |
1 шт. |
|
Паспорт |
ИМ23.15.001ПС |
1 экз. |
|
Руководство по эксплуатации |
ИМ23.15.001РЭ |
не менее 1 экз. в один адрес |
Поверка
осуществляется по документу ИМ23.15.001РЭ «Преобразователи измерительные ИМ2315. Руководство по эксплуатации», раздел 4 «Методика поверки», утвержденному ФБУ «УРАЛТЕСТ» 12.12.2017 г.
Основные средства поверки:
Магазин сопротивлений Р4831, регистрационный номер в Федеральном информационном фонде 6332-77.
Вольтметр универсальный В7-46, регистрационный номер в Федеральном информационном фонде 11204-88.
Мера электрического сопротивления Р3030, регистрационный номер в Федеральном информационном фонде 18445-99.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Государственная поверочная схема для средств измерений электрического сопротивления»
ИМ23.15.001ТУ Преобразователи измерительные ИМ2315. Технические условия
