Комплексы автоматизированные контроля колесных пар вагонов "PELENG-AUTOMAT" ("ПЕЛЕНГ-АВТОМАТ")
| Номер в ГРСИ РФ: | 26474-10 |
|---|---|
| Производитель / заявитель: | ООО "Алтек-Наука", г.С.-Петербург |
Комплексы автоматизированные контроля колесных пар вагонов «PELENG- AUTOMAT» («ПЕЛЕНГ-АВТОМАТ») (далее - комплексы), предназначены для измерения и регистрации характеристик дефектов эксплуатационного и технологического происхождения (трещин, выщербин, поверхностных отколов и других).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 26474-10 |
| Действует | по 12.11.2030 |
| Наименование | Комплексы автоматизированные контроля колесных пар вагонов |
| Модель | "PELENG-AUTOMAT" ("ПЕЛЕНГ-АВТОМАТ") |
| Приказы |
№2675 от
08.12.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 45d15fb7-b9af-81ce-2965-731ed9e13bbc |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ДШЕК.411734.001 ТУ |
| Класс СИ | 27.01 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Примечание | Взамен № 26474-05 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИОФИ |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Иванов Вячеслав Семенович |
| Телефон | (8*095) 437-56-33 |
| Факс | 437-31-47 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 41524 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03д4 от 29.07.10 п.344 |
Производитель / Заявитель
ООО «Алтек-Наука», РОССИЯ, 192029, г. Санкт-Петербург, пр-кт Обуховской Обороны, д. 86, литера П, офис 4
Россия
Юр.адрес: 188800, Ленинградская обл., ул.Некрасова, 27, лит. "А", www.altek.info, E-mail: altek@altek.info
Поверка
| Методика поверки / информация о поверке |
ДШЕК.411734.001 ИЗ Комплекс автоматизированный контроля колесных пар вагонов «PELENG-AUTOMAT» («ПЕЛЕНГ-АВТОМАТ»). Методика поверки
(с 26.10.2010)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 121 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
26474-10: Описание типа
2024-26474-10.pdf
Файл устарел
|
Скачать | 302.9 КБ | |
|
26474-10: Описание типа
2024-26474-10-1.pdf
|
Скачать | 302.9 КБ | |
|
26474-10: Описание типа
2025-26474-10.pdf
|
Скачать | 350.8 КБ | |
|
26474-10: Методика поверки
ДШЕК.411734.001 ИЗ
2025-mp26474-10.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Комплексы автоматизированные контроля колесных пар вагонов «PELENG-AUTOMAT» («ПЕЛЕНГ-АВТОМАТ») (далее - комплексы), предназначены для измерения и регистрации характеристик дефектов эксплуатационного и технологического происхождения (трещин, выщербин, поверхностных отколов и других).
Описание
Принцип действия систем ультразвукового контроля основан на выявлении дефектов с использованием свойства ультразвуковых колебаний (УЗК) отражаться от неоднородностей материала контролируемого изделия. Ввод и прием УЗК осуществляется контактным способом при помощи пьезоэлектрических преобразователей (ПЭП). Возбуждение ПЭП, усиление принятых сигналов и обработка результатов контроля производится электронными модулями, размещенными в системном блоке промышленной ПЭВМ. ПЭП сгруппированы в виде нескольких конструктивных элементов - сканеров. Система фиксации сканеров обеспечивает перемещение в рабочее положение и надежное прилегание ПЭП к поверхностям контролируемых изделий (цилиндрическим поверхностям оси, поверхностям торца оси, поверхностям катания и обода колеса). Надежный акустический контакт ПЭП с проверяемым изделием обеспечивается также системой подачи, сбора и фильтрации контактной жидкости.
Принцип действия систем вихретокового контроля основан на анализе взаимодействия внешнего электромагнитного поля с электромагнитным полем вихревых токов, наводимых в объект контроля этим полем с использованием вихретоковых преобразователей (ВТП). ВТП сгруппированы в виде нескольких конструктивных элементов - сканеров. Возбуждение ВТП и обработка результатов контроля производится электронными модулями, размещенными в сканерах и системном блоке промышленной ПЭВМ. Системы подвеса и позиционирования сканеров обеспечивают их перемещение в рабочее положение и необходимый зазор между сканером и поверхностями контролируемого изделия (поверхностями катания и обода колеса, поверхностями диска, включая переходы диск - обод и диск - ступица, поверхностями торцов ступицы).

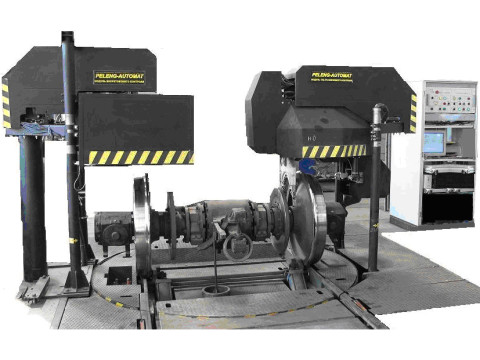

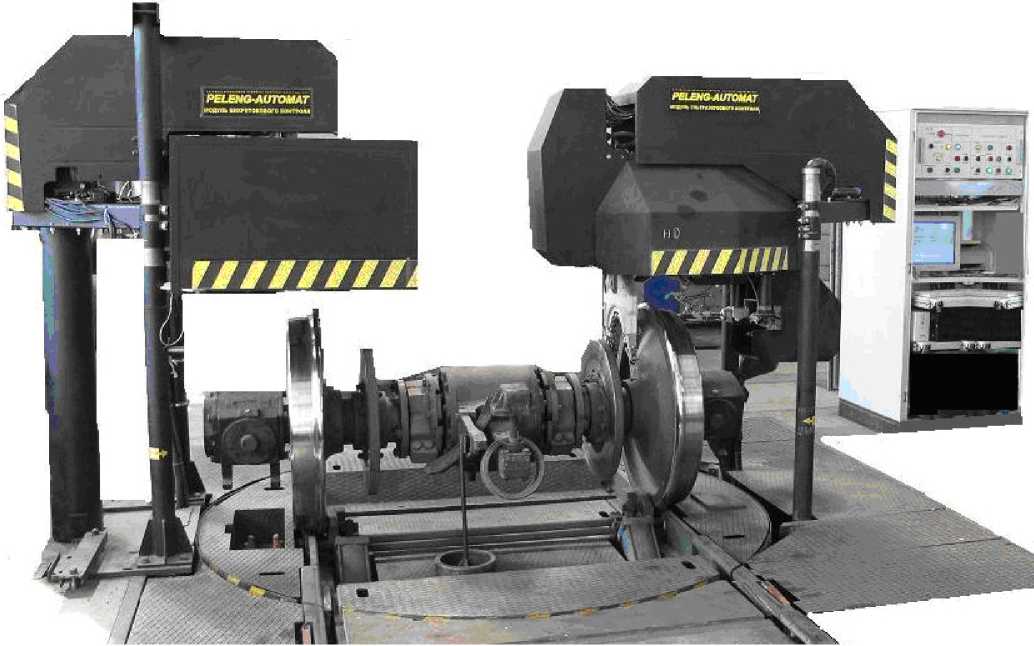

Фотография общего вида комплексов приведена на рисунке 1.
Рис.1 Общий вид комплексов
Перемещение и вращение КП, подвод и отвод сканеров, отображение параметров и результатов контроля на экране дисплея ПЭВМ, а так же их документирование на бумажных и электронных носителях производятся автоматически.
Модификации комплекса в зависимости от типа контролируемых КП и устройства для их вращения (в процессе контроля), разворота и скатывания из рабочей зоны (по окончании контроля), а также применяемой контактной жидкости (для ультразвукового контроля) приведены в таблице 1.
Таблица 1
|
Контролируемые КП |
Устройство вращения, разворота и скатывания КП |
Контактная жидкость |
Обозначение модификации комплекса * |
|
Без каких-либо насаженных элементов на среднюю часть оси |
Подъемно-поворотное |
Минеральное масло |
_ |
|
Без каких-либо насаженных элементов на среднюю часть оси |
Подъемно-поворотное |
Водный раствор |
01 |
|
В том числе имеющие тормозные диски и(или) редуктор генератора в средней части оси |
Опорно-поворотное |
Водный раствор |
02 |
|
В том числе имеющие тормозные диски и(или) редуктор генератора в средней части оси |
Подъемно-поворотное (модернизированное по сравнению с модификацией 01) |
Водный раствор |
01М |
|
* Указывается в конце децимального номера на комплекс (например, ДШТЕК.411734.001 -01М). Для групповых документов (описывающих различные модификации комплекса в одном документе) указанные обозначения могут отсутствовать. | |||
Модификации комплекса в зависимости от применяемых методов контроля и контролируемых элементов КП приведены в таблице 2.
Таблица 2
|
Реализуемые методы контроля |
Контролируемые элементы КП |
Обозначение модификации комплекса * |
|
Ультразвуковой |
Контроль оси и колеса КП согласно РД 07.09-97 «Руководство по комплексному ультразвуковому контролю колесных пар вагонов» |
_ |
|
У льтразвуковой |
Контроль оси и колеса КП согласно РД 07.09-97 и СТО РЖД 1.11.002-2008 «Контроль неразрушающий. Элементы колесных пар вагонов. Технические требования к ультразвуковому контролю» |
С |
|
У льтразвуковой и вихретоковый |
Ультразвуковой контроль оси и колеса КП согласно РД 07.0997 и СТО РЖД 1.11.002-2008; вихретоковый контроль колеса согласно РД 32.150-2000 «Вихретоковый метод неразрушающего контроля деталей вагонов» |
С-В |
|
У льтразвуковой и вихретоковый |
Ультразвуковой контроль оси и колеса КП согласно РД 07.0997 и СТО РЖД 1.11.002-2008; вихретоковый контроль колеса согласно РД 32.150-2000; неразрушающий контроль тормозных дисков |
С-ВД |
|
У льтразвуковой и вихретоковый |
Ультразвуковой контроль оси и колеса КП согласно РД 07.0997 и СТО РЖД 1.11.002-2008; вихретоковый контроль колеса согласно РД 32.150-2000; неразрушающий контроль тормозных дисков и вихретоковый контроль оси |
С-ВДО |
|
* Вместе с обозначением из таблицы 1 указывается в конце децимального номера на комплекс (например, ДШЕК.411734.001-01МС-В). Буквенное обозначение модификации может указываться после названия комплекса (например, «PELENG-AUTOMAT» (модификация МС-В) или «PELENG-AUTOMAT-МС-В»). Дефис в обозначении модификации может отсутствовать. | ||
Комплексы могут применяться на железнодорожном транспорте в качестве средства автоматизированного неразрушающего контроля элементов колесных пар (КП) вагонов с осями типов РУ1 и РУ1Ш, а также КП с коническими подшипниками кассетного типа при всех видах их освидетельствования и ремонта. Комплекс производит контроль КП в сборе.
Программное обеспечение
Встроенное программное обеспечение (ПО), входящее в состав комплексов, выполняет функции обработки результатов измерений, изменения параметров контроля, создания и сохранения файлов с данными контроля.
Идентификационные данные ПО приведены в таблице 3.
Таблица 3
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«AUTOMAT» - для модификации С; «AUTOMATVT» - для модификаций С-В, С-ВД, С-ВДО. |
|
Номер версии (идентификационный номер) ПО |
версия 4.08 и выше - для модификации С; версия 0.1 - для модификаций С-В, С-ВД, С-ВДО. |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные (если имеются) |
- |
Уровень защиты ПО соответствует типу «средний» согласно Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики приведены в таблице 4.
Таблица 4
|
Наименование параметра |
Значение параметра |
|
Система ультразвукового контроля | |
|
Номинальное значение частоты заполнения зондирующих импульсов и его отклонение, МГц |
0,40+0,04 1,25+0,13 2,50+0,25 5,00+0,50 |
|
Амплитуда зондирующих импульсов, В, не менее |
100 |
|
Длительность зондирующего импульса на уровне 0,5, мкс, не более: на частоте 0,4 МГц на частоте 1,25 МГц на частоте 2,5 МГц на частоте 5,0 МГц |
6,0 2,0 1,2 0,8 |
|
Номинальное значение условной чувствительности*, дБ, для резонаторов: П111-2,5 П121-2,5-40 |
6 20 |
|
Пределы допускаемой абсолютной погрешности измерения глубины залегания дефекта, мм |
+(2+0,03-Y), где Y -измеренное значение глубины залегания дефекта, мм |
|
Система вихретокового контроля | |
|
Частота возбуждения вихревых токов, кГц |
От 7 до 115 |
|
Режимы работы сканеров |
абсолютный, дифференциальный |
|
Чувствительность**: минимальная глубина выявляемых поверхностных дефектов, мм, для поверхностей с шероховатостью: Ra = 1,25 мкм Rz = 320 мкм |
0,5 3,0 |
|
Наименование параметра |
Значение параметра |
|
Общие технические характеристики | |
|
Время установления рабочего режима в нормальных условиях, мин, не более |
5 |
|
Пределы допускаемой абсолютной погрешности измерения координаты расположения дефекта по длине (поверхности катания) колеса, мм |
±10 |
|
Масса, кг, не более |
2000 |
|
Габаритные размеры, длина х ширина х высота, мм, не более |
4500 х 3500 х 3500 |
|
Средняя наработка на отказ комплекса с учетом технического обслуживания и комплекта ЗИП, ч, не менее |
1000 |
|
Средний срок службы комплекса с учетом наличия комплекта ЗИП, лет, не менее |
10 |
|
Диапазон рабочих температур окружающего воздуха, °С |
От 1 до 35 |
* номинальное значение усиления при выявлении отверстия диаметром 6 мм на глубине 44 мм в контрольном образце №2 из комплекта контрольных образцов и вспомогательных устройств КОУ-2
** определяется по мерам моделей дефектов из комплекта А-ВТ-12
Знак утверждения типа
Знак утверждения наносится на переднюю дверь аппаратурной стойки (возле условного обозна-чения комплекса) и на титульный лист Руководства по эксплуатации ДШЕК.411734.001*** РЭ (в правый верхний угол под линией, проходящей под названием организации изготовителя - ЗАО «АЛТЕК»).
Комплектность
Комплект поставки комплекса приведен в таблице 5.
Таблица 5
|
Наименование |
Обозначение |
Кол. |
Примечание |
|
Механическая часть комплекса |
1 | ||
|
устройство подъемно-поворотное (опорно-поворотное) |
ДШЕК.483219.001; ДШЕК.483219.001-01; (дШЕК.484125.002) |
1 |
В зависимости от модификации комплекса |
|
Устройство удаления масла |
ДШЕК.304144.001 |
1 |
Для модификаций ДШЕК. 411734. 001(С; С-В) |
|
система сканирования ультразвукового контроля |
ДШЕК.412231.020; ДШЕК.412231.020 |
1 |
В зависимости от модификации комплекса |
|
в том числе - сканеры ультразвукового контроля |
ДШЕК.412231.102- ДШЕК.412231.111; ДШЕК.412231.113; ДШЕК.304551.005 | ||
|
система сканирования вихретокового контроля, |
ДШЕК.412231.024 |
1 | |
|
в том числе - сканеры вихретокового контроля |
ДШЕК.411618.001- ДШЕК.411618.012 |
|
Наименование |
Обозначение |
Кол. |
Примечание |
|
Шкаф управления, |
ДТШЕК.422411.001- ДШЕК.422411.005 |
1 |
В зависимости от модификации |
|
в том числе - многоканальный дефектоскоп на базе ПЭВМ |
ДШЕК.412231.010 |
1 |
комплекса |
|
Комплект запасных частей, инструмента, и принадлежностей (ЗИП) |
ДШЕК.411978.*** |
1 | |
|
Комплект эксплуатационной документации: |
ДШЕК.411734.001 ЭД |
1 | |
|
Руководство по эксплуатации |
ДШЕК.411734.001*** РЭ |
1 | |
|
Паспорт |
ДШЕК.411734.001*** ПС |
1 | |
|
Методика поверки |
ДШЕК.411734.001 И3 |
1 |
Приложение В к РЭ |
|
Методика калибровки |
- |
1 | |
|
Технологическая инструкция по ультразвуковому (ультразвуковому и вихретоковому) контролю элементов колесных пар с помощью автоматизированного комплекса контроля колесных пар вагонов «PELENG-AUTOMAT» |
ДШЕК.411734.001 *** И4 |
1 | |
|
Программное обеспечение для ПЭВМ |
1 |
Компакт-диск |
Примечания:
1 Вместо символов *** указывается модификация комплекса (см. таблицы 1-2);
2 Полный перечень комплекта поставки, согласованный с Заказчиком, приведен в разделе 4 Паспорта на комплекс ДШЕК.411734.001*** ПС.
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в Руководстве по эксплуатации «Комплекс автоматизированный контроля колесных пар вагонов «PELENG-AUTOMAT» («ПЕЛЕНГ-АВТОМАТ»)», раздел 2 «Использование по назначению».
Нормативные документы
ГОСТ Р 55809-2013 Контроль неразрушающий. Дефектоскопы ультразвуковые. Методы измерения основных параметров
ГОСТ 8.283-78 ГСИ. Дефектоскопы электромагнитные. Методы и средства поверки
ДШЕК. 411734.001 ТУ Технические условия «Комплекс автоматизированный контроля колесных пар вагонов «PELENG-AUTOMAT» («Пеленг-автомат»)
