Пирометры двухспектральные ISQ 5, ISQ 5-LO, ISR 12-LO, IGAR 12-LO, ISR 50-LO
| Номер в ГРСИ РФ: | 26502-09 |
|---|---|
| Категория: | Пирометры |
| Производитель / заявитель: | Фирма "LumaSense Thechnologies GmbH", Германия |
Для бесконтактного быстрого измерения температуры объектов по их собственному тепловому излучению в диапазоне температур 300...3300 °С в зависимости от типа пирометра в пределах зоны, определяемой углом поля зрения. Области применения: индукционный нагрев, сварка, литье, ковка, отжиг, агломерация, прокат, вращающиеся печи, разливка, непрерывное литье, металлы, керамика, графит.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 26502-09 |
| Действует | по 01.01.2015 |
| Наименование | Пирометры двухспектральные |
| Модель | ISQ 5, ISQ 5-LO, ISR 12-LO, IGAR 12-LO, ISR 50-LO |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 90fe08ec-0575-e7c7-d9ee-39a8ba18ca45 |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 32.02 |
| Год регистрации | 2009 |
| Страна-производитель | Германия |
| Примечание | 14.11.2014 продлен срок свидетельстваВзамен № 26502-04 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИОФИ |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Иванов Вячеслав Семенович |
| Телефон | (8*095) 437-56-33 |
| Факс | 437-31-47 |
| Информация о сертификате | |
| Срок действия сертификата | 14.11.2019 |
| Номер сертификата | 38311 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1828 п. 04 от 14.11.201413д от 24.12.09 п.460 |
Производитель / Заявитель
Фирма "IMPAC Infrared GmbH", Германия; Фирма "LumaSense Technologies GmbH", Германия (срок свидетельства: 19.09.2024 г.)
Германия
Krifteler str., 32, D-60326, Frankfurt/Main, Germany, тел. +49 (0)69/9 73 73-0; факс +49 (0) 69/9 73-73-182
Поверка
| Методика поверки / информация о поверке | МП 26502-09 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 39 (98%) |
| Неуспешных поверок (СИ непригодно) | 1 (3 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
26502-09: Описание типа
2024-26502-09.pdf
|
Скачать | 110 КБ | |
|
26502-09: Методика поверки
2022-mp26502-09.pdf
|
Скачать | 126.8 КБ |
Описание типа
Назначение
Пирометры двухспектральные моделей ISQ 5, ISQ 5-LO, ISR 12-LO, IGAR 12-LO, ISR 50-LO (далее - пирометры) предназначены для бесконтактного быстрого измерения температуры объектов по их собственному тепловому излучению в диапазоне температуры от 300 до 3300 °C в зависимости от типа пирометра в пределах зоны, определяемой углом поля зрения.
Описание
Принцип работы пирометров, которые являются измерительными приборами оптикоэлектронного типа, заключается в измерении температуры объектов по их собственному
тепловому излучению в пределах угла поля зрения.
Основными элементами пирометров являются: объектив, фокусирующий излучение объекта на приемник излучения; приемник излучения; электронный блок измерения и индикации. Выходной сигнал приемника излучения прямо пропорционален интенсивности поглощенного теплового излучения, которая в свою очередь связана с температурой объекта согласно закону Планка. Пирометры калибруют с помощью моделей абсолютно-черных тел.

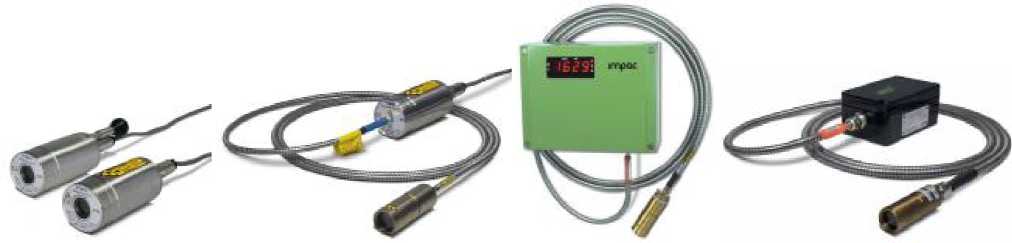

Рисунок 1 - Вид пирометров (слева направо ISQ 5, ISQ 5-LO, ISR 12-LO (IGAR 12-LO), ISR 50-LO)
Программное обеспечение
Пирометр функционирует под управлением встроенного специального программного обеспечения, которое является неотъемлемой частью прибора. Программное обеспечение осуществляет функции сбора, передачи, обработки и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1.
|
Идентификационн ое наименование программного обеспечения |
Номер версии (идентификационный номер) ПО, не ниже |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
ПО пирометра |
2.68 |
недоступен |
- |
Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «А» по МИ 3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Технические характеристики
Основные метрологические и технические характеристики приведены в Таблице 2
Таблица 2
|
Модель |
Диапазон измеряемой температуры,°С |
Спектральн ый диапазон, мкм |
Излучательная способнос ть, (Е) |
Поле зрения |
Пределы допускаемой погрешности |
Температ урное разрешен ие, °C |
Время отклика, с |
Воспроизв одимость |
Температур а окружающе й среды, °С |
Напря жение питани я, В |
Габаритные размеры, мм |
Масса, кг | ||||
|
Рассто яние a, мм |
Диаметр области измерения M, мм | |||||||||||||||
|
Диаметр апертуры = 6 мм | ||||||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 | ||||
|
ISQ 5 |
МВ 14: от 600 до 1400 МВ18: от 700 до 1800 МВ25: от 800 до 2500 МВ30: от 1000 до 3000 |
Канал 1: 0,9 Канал 2: 1,05 |
от 0,05 до 1 с шагом 0,001 |
a |
МВ 14 |
МВ18 |
МВ25 |
МВ30 |
<1500 °С: ± 0,5 % измеренного значения +2 °С >1500°С ± 1 % измеренного значения |
0,1 |
от 0,01 до 10 |
0,2 % измеренно го значения +2 °С |
от 0 до70 Хранение от минус 20 до 70 |
24 (потре бляема я мощно сть < 3ВА) |
182x49,5 |
0,55 |
|
250 |
6 |
3 |
1,5 |
1,5 | ||||||||||||
|
300 |
8 |
4 |
2 |
2 | ||||||||||||
|
500 |
11 |
5,5 |
2,8 |
2,8 | ||||||||||||
|
800 |
16 |
8 |
4 |
4 | ||||||||||||
|
1300 |
26 |
13 |
6,5 |
6,5 | ||||||||||||
|
2000 |
40 |
20 |
10 |
10 | ||||||||||||
|
4000 |
90 |
45 |
25 |
25 | ||||||||||||
|
6000 |
150 |
80 |
45 |
45 | ||||||||||||
|
ISQ5-LO |
МВ18: от 700 до 1800 МВ25: от 800 до 2500 МВ30: от 1000 до 3000 |
Канал 1: от 0,7 до 1,15 Канал 2: от 0,97 до 1.15 |
от 0,05 до 1 с шагом 0,001 |
объект ив |
a, мм |
МВ18 |
МВ25 |
МВ30 |
<1500 °С: ± 0,5 % измеренного значения +2 °С >1500°С ± 1 % измеренного значения |
0,1 |
от 0,01 до 10 |
0,2 % измеренно го значения +2°С |
от 0 до70 Хранение от минус 20 до 70 |
24 (потре бляема я мощно сть 1ВА) |
Блок 125x80x59 Головка 92,6x25 |
Пирометр 0,6; объектив 0,14; в-о кабель длина 25 м, 0,25 |
|
1 |
120 |
2,2 |
1,2 |
1,2 | ||||||||||||
|
260 |
5 |
2,6 |
2,6 | |||||||||||||
|
700 |
14 |
7,2 |
7,2 | |||||||||||||
|
2 |
87 |
0,75 |
0,45 |
0,45 | ||||||||||||
|
200 |
1,5 |
0,8 |
0,8 | |||||||||||||
|
600 |
5,3 |
2,7 |
2,7 | |||||||||||||
|
4500 |
42 |
22 |
22 | |||||||||||||
|
3 |
88-110 |
0,8-1,1 |
0,6 |
0,6 | ||||||||||||
|
95-129 |
0,9-1,3 |
0,75 |
0,75 | |||||||||||||
|
105-161 |
1,7 |
1 |
1 | |||||||||||||
|
200-346 |
2,8 |
1,5 |
1,5 | |||||||||||||
|
247-606 |
5,2 |
2,7 |
2,7 | |||||||||||||
|
3404500 |
42 |
22 |
22 | |||||||||||||
Таблица 2. Продолжение
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 | ||||
|
ISR 50-LO |
МВ18: от 700 до 1800 МВ25: от 800 до 2500 МВ30: от 1000 до 3000 |
Канал 1: 0,9 Канал 2: 1,05 |
от 0,05 до 1 с шагом 0,001 |
a, мм |
МВ18 |
МВ25 |
МВ30 |
<1500: ± 0,5 % от измеренного значения +2 ООС > 1500: ± 1 % измеренного значения |
0,1 |
от 0,01 до 10 |
0,2 % от измеренно го значения +2 ОС |
от 0 до 50 Хранение от минус 20 до 60 |
24 (потре бляема я мощно сть 3ВА) |
Блок 125x80x57 Головка 80,3x25 164x49,5 |
Пирометр 0,6; объектив 0,14; в-о кабель длина 25 м, 0,63 | |
|
340 |
5,1 |
1,7 |
0,9 | |||||||||||||
|
600 |
9 |
3 |
1,5 | |||||||||||||
|
1000 |
15 |
5 |
2,5 | |||||||||||||
|
4500 |
66 |
22 |
11 | |||||||||||||
|
ISR 12-LO |
МВ13: от 600 до 1300 МВ18: от 750 до 1800 МВ25: от 900 до 2500 МВ33: от1000 до 3300 |
Канал 1: 0,8 Канал 2: 1,05 |
от 0,1 до 1 с шагом 0,001 |
объект ив |
a, мм |
МВ13 |
МВ25 МВ33 |
<1500: ± 0,4 % от измеренного значения + 1 ОС >1500: ± 0,6 % измеренного значения +1 ОС |
1 |
от 0,002 до 10 |
0,2 % от измеренно го значения + 1ОС |
от 0 до 60 хранение от минус 20 до 70 |
24 |
Блок 180x140x71 Головка 83x25 |
Блок 2,2 Головка 0,14; в-о кабель длина 25 м 0,25 | |
|
1 |
120 |
2,2 |
1,2 | |||||||||||||
|
260 |
5 |
2,6 | ||||||||||||||
|
700 |
14 |
7,2 | ||||||||||||||
|
2 |
87 |
0,75 |
0,45 | |||||||||||||
|
200 |
1,5 |
0,8 | ||||||||||||||
|
600 |
5,3 |
2,7 | ||||||||||||||
|
4500 |
42 |
22 | ||||||||||||||
|
IGAR12-LO |
МВ10: от 300 до 1000 МВ13: от 350 до 1300 МВ22: |
Канал 1: 1,52 Канал 2: 1,64 |
0,1 -1 с шагом 0,001 |
объект ив |
a, мм |
МВ10 |
МВ 13, МВ22, МВ 17, МВ25, МВ33 |
<1500: ± 0,5 % от измеренного значения + 1 ОС > 1500: ± 0,7 % измеренного значения + 1 ОС |
1 ОС |
от 0,002 до 10 |
0,2 % от измеренно го значения + 1 ос |
от 0 до 50 хранение от минус 20 до 70 |
24 |
Блок 180x140x71 Головка 83x25 |
Блок 2,2 Головка 0,14; в-о кабель длина 25 м 0,25 | |
|
1 |
120 |
2,2 |
1,2 | |||||||||||||
|
от 500 до 2200 МВ 17: от 450 до 1700 МВ25: от 550 до 2500 MB33: от 600 до 3300 |
Канал 1: 1,28 Канал 2: 1,65 |
260 |
5 |
2,6 | ||||||||||||
|
700 |
14 |
7,2 | ||||||||||||||
|
2 |
87 |
0,75 |
0,45 | |||||||||||||
|
200 |
1,5 |
0,8 | ||||||||||||||
|
600 |
5,3 |
2,7 | ||||||||||||||
|
4500 |
42 |
22 | ||||||||||||||
Знак утверждения типа
наносится на корпус пирометров двухспектральных моделей ISQ 5, ISQ 5-LO, ISR 12-LO, IGAR 12-LO, ISR 50-LO и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Пирометр 1 шт.
Аксессуары 1 компл.
Руководство по эксплуатации 1 экз.
Методика поверки 1 экз.
Поверка
осуществляется по документу МП 26502-09 «Методика поверки. Инфракрасные пирометры моделей IN 5, IN 5/5, IN 5 plus, IN 5-H plus, IN 5-L plus, IN 5/5 plus, IN 5/5-H plus, IN 5/5-L plus, IGA 5, IS 5, IN 5/4, IN 5/4 plus, IS 5/F; IN 200, IN 200/5, IN 200/4, IGA 200, IS 200, IN 300, IN 300/5, IS 300, IN 310, IGA 300; IN 510, IN 510-N, IN 530, IN 530-N, IN 3000, IS 140, IP 140, IGA 140, IN 140/5, IN 140/5-L, IPE 140, IPE 140/34, IPE 140/39, IPE 140/45, IP 140-LO, IS 8 plus, IS 8 -GS plus, IS 8-K plus, IGA 8 plus, IN 14, IN 14-N, IN 14 plus, IN 15, IN 15 plus, IN 15-N, IN 15/5, IN 15/5 plus, IGA 15plus; волоконно-оптических моделей IGA 5-LO, IS 50-LO/GL, IGA 50-LO plus, IS 50-LO/GL, IS 50-LO plus, IS 50/67-LO plus; двухспектральных моделей ISQ 5, ISQ 5-LO, ISR 12-LO, IGAR 12-LO, ISR 50-LO; моделей KLEIBER KS 740, KLEIBER KG 740,
KLEIBER KGA 740, KLEIBER KS 730-LO, KLEIBER KG 730-LO, KLEIBER KGA 730-LO, KLEIBER KS 740- LO, KLEIBER KG 740- LO, KLEIBER KGA 740- LO, KLEIBER KS 730, KLEIBER KG 730, KLEIBER KGA 730; IS 12, IS 12-S, IS 12-AL, IS 12-Si, IGA 12, IGA 12-S; IS 12-TSP, IGA 12-TSP фирмы «IMPAC infrared Gmb», Германия, утвержденной ФГУП «ВНИИОФИ» в 2009 г.
Основные средства поверки:
Рабочие эталоны 2-го разряда - эталонные излучатели «черное тело» по ГОСТ 8.558-2009;
Рабочие эталоны 1-го разряда - эталонные излучатели «черное тело» по ГОСТ 8.558-2009;
Сведения о методах измерений
Методы измерений изложены в руководстве по эксплуатации «Пирометры двухспектральные моделей ISQ 5, ISQ 5-LO, ISR 12-LO, IGAR 12-LO, ISR 50-LO».
Нормативные документы
1. ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
2. ГОСТ 28243-96 «Пирометры. Общие технические требования».
3. Техническая документация фирмы «LumaSense Technologies GmbH», Германия.
Рекомендации к применению
- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
