Пирометры волоконно-оптические IGA 5-LO, IS 50-LO/GL, IS 5-LO/GL, IS 50-LO plus, IGA 50-LO plus, IS 50/67-LO plus
| Номер в ГРСИ РФ: | 26504-09 |
|---|---|
| Категория: | Пирометры |
| Производитель / заявитель: | Фирма "LumaSense Thechnologies GmbH", Германия |
Для бесконтактного быстрого измерения температуры объектов по их собственному тепловому излучению в диапазоне температур 300...3500 °С в зависимости от типа пирометра в пределах зоны, определяемой углом поля зрения. Области применения: индукционный нагрев, сварка, литье, ковка, отжиг, агломерация, прокат, вращающиеся печи, разливка металлов, энергетика, машиностроение, строительство, нефтехимия, транспорт.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 26504-09 |
| Наименование | Пирометры волоконно-оптические |
| Модель | IGA 5-LO, IS 50-LO/GL, IS 5-LO/GL, IS 50-LO plus, IGA 50-LO plus, IS 50/67-LO plus |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ad8cc009-cb02-afa4-2e88-46ae98d0e091 |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 32.02 |
| Год регистрации | 2009 |
| Страна-производитель | Германия |
| Примечание | 14.11.2014 продлен срок свидетельстваВзамен № 26504-04 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИОФИ |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Иванов Вячеслав Семенович |
| Телефон | (8*095) 437-56-33 |
| Факс | 437-31-47 |
| Информация о сертификате | |
| Срок действия сертификата | 14.11.2019 |
| Номер сертификата | 38659 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1828 п. 06 от 14.11.201413д от 24.12.09 п.528 |
Производитель / Заявитель
Фирма "LumaSense Technologies GmbH", Германия (срок свидетельства: 19.09.2024); Фирма "IMPAC Infrared GmbH", Германия (срок свидетельства: 01.01.2015)
Германия
Krifteler str., 32, D-60326, Frankfurt/Main, Germany, тел. +49 (0)69/9 73 73-0; факс +49 (0) 69/9 73-73-182
Поверка
| Методика поверки / информация о поверке | МП 26504-09 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
26504-09: Описание типа
2024-26504-09.pdf
|
Скачать | 97.5 КБ | |
|
26504-09: Методика поверки
2022-mp26504-09.pdf
|
Скачать | 91.5 КБ |
Описание типа
Назначение
Пирометры волоконно-оптические моделей IGA 5-LO, IS 50-LO/GL, IS 5-LO/GL, IS 50-LO plus, IGA 50-LO plus, IS 50/67-LO plus (далее - пирометры) предназначены для бесконтактного быстрого измерения температуры объектов по их собственному тепловому излучению в диапазоне температуры от 300 до 3500 °C в зависимости от типа пирометра в пределах зоны, определяемой углом поля зрения.
Описание
Принцип работы пирометров, которые являются измерительными приборами оптикоэлектронного типа, заключается в измерении температуры объектов по их собственному
тепловому излучению в пределах угла поля зрения.
Основными элементами пирометров являются: объектив, фокусирующий излучение объекта на приемник излучения; приемник излучения; электронный блок измерения и индикации.
Выходной сигнал приемника излучения прямо пропорционален интенсивности поглощенного теплового излучения, которая в свою очередь связана с температурой объекта согласно закону Планка. Пирометры калибруют с помощью моделей абсолютно-черных тел.

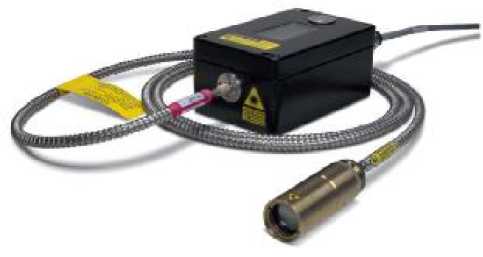

Рисунок 1 - Вид пирометров
Программное обеспечение
Пирометр функционирует под управлением встроенного специального программного обеспечения, которое является неотъемлемой частью прибора. Программное обеспечение осуществляет функции сбора, передачи, обработки и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1.
|
Идентификационн ое наименование программного обеспечения |
Номер версии (идентификационный номер) ПО, не ниже |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
ПО пирометра |
0.93 |
недоступен |
- |
Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «А» по МИ 3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Технические характеристики
Основные метрологические и технические характеристики приведены в Таблице 2
Таблица 2
|
Модель |
Диапазон измеряемой температуры, °С |
Спектральн ый диапазон, мкм |
Излучате льная способно сть, (Е) |
Поле зрения |
Пределы допускаем ой погрешно сти |
Темпера -турное разреше ние, °С |
Время отклика, с |
Воспроизв одимость |
Температура окружающей среды, °С |
Напряжение питания, В |
Габаритные размеры, мм |
Масса, кг | ||
|
Расстояние а, мм |
Диаметр области измерения М,мм | |||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
|
IGA 5-LO |
MB 13: от 300 до 1300 МВ 18: от 350 до 1800 МВ 25: от 400 до 2500 МВ 30: от 500 до 3000 |
от 1,45 до 1,8 |
от 0,2 до 1,0 |
объект ив |
а, (мм) |
M, (мм) |
<1500 °C : ± 0,3 % измеренного значения +1 °С >1500 °C: ± 0,5 % |
< 1 |
от 0,002 до 10 |
0,1 % от измеренно го значения +1°С |
от 0 до 70 Хранение от минус 20 до 70 |
24 |
102x49,5 |
от 0,55 |
|
1 |
120 |
1,2 | ||||||||||||
|
260 |
2,6 | |||||||||||||
|
700 |
7,2 | |||||||||||||
|
2 |
87 |
0,45 | ||||||||||||
|
200 |
0,8 | |||||||||||||
|
600 |
2,7 | |||||||||||||
|
4500 |
22 | |||||||||||||
|
IS50-LO/GL |
от 600 до 1800 |
от 0,8 до 1,1 |
от 0,05 до 1,0 |
300 |
9 |
<1500 °C: ± 0,3 % измеренного значения +1 °С >1500 °C: ± 0,5 % измеренного значения +1 °С |
1 |
от 0,25 до 10 |
0,1 % от измеренно го значения +1°С |
от 0 до 70 Хранение от минус 20 до 70 |
24 |
125x80x57 объектив 112x22 |
0,6 | |
|
600 |
10 | |||||||||||||
|
1200 |
12 | |||||||||||||
|
2000 |
18 | |||||||||||||
|
3000 |
31 | |||||||||||||
|
5000 |
58 | |||||||||||||
|
IS5-LO/GL |
МВ 18: от 650 до 1800 МВ 25: от 800 до 2500 |
от 0,8 до 1,1 |
от 0,2 до 1,0 |
300 |
6 |
<1500 °C: ± 0,3 % измеренног о значения +1°С >1500 °C: ± 0,5 % |
1 |
от 0,002 до 10 |
0,1 % от измеренно го значения +1°С |
от 0 до 70 хранение от минус 20 до 70 |
24 |
102x48 Оптическая головка 78x22 |
0,55 | |
|
600 |
4 | |||||||||||||
|
1200 |
15 | |||||||||||||
|
2000 |
30 | |||||||||||||
Лист № 3
Всего листов 6
Таблица 2 Продолжение
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
|
IS 50-LO plus |
MB 14: от 550 до 1400 МВ 16: от 600 до 1600 МВ 18: от 650 до 1800 МВ 25: от 750 до 2500 МВ 33: от 900 до 3300 МВ 18L: от 550 до 1800 |
от 0,7 до 1,1 |
от 0,2 до 1,0 с шагом 0,01 |
объект ив |
a, (мм) |
M, (мм) |
<1500 °C: ± 0,3 % измеренно го значения +1°С >1500 °C: ± 0,5 % |
0,1 |
от 0,001 до 10 |
0,1 % от измеренно го значения +1 °С |
от 0 до 60 Хранение от минус 20 до 70 |
24 |
145x57x80 |
0,6 оптич. головка 0,14 оптич. волокно (2,5 м) 0,25 |
|
1 |
120 |
1,2 | ||||||||||||
|
260 |
2,6 | |||||||||||||
|
700 |
7,2 | |||||||||||||
|
2 фикс |
87 |
0,45 | ||||||||||||
|
2 нефикс . |
200 |
0,8 | ||||||||||||
|
600 |
2,7 | |||||||||||||
|
4500 |
22 | |||||||||||||
|
88-110 |
0,45-0,6 | |||||||||||||
|
95-129 |
0,5-0,75 | |||||||||||||
|
105-161 |
0,6-1 | |||||||||||||
|
200-346 |
0,8-1,5 | |||||||||||||
|
247-606 |
1,1-2,7 | |||||||||||||
|
340-4500 |
1,5-22 | |||||||||||||
|
IGA 50-LO plus |
MB 13: от 300 до 1300 МВ 18: от 350 до 1800 МВ 25: от 450 до 2500 МВ 13,5L: от 250 до 1350 МВ 20L: от 300 до 2000 МВ 25L: от 350 до 2500 |
от 1,45 до 1,8 |
от 0,2 до 1,0 с шагом 0,01 |
2 нефикс . |
120 |
1,2 |
<1500 °C: ± 0,3 % измеренно го значения +1°С >1500 °C: ± 0,5 % |
0,1 °С |
от 1 до 10 |
0,1 % от измеренно го значения +1°С |
от 0 до 60 Хранение от минус 20 до 70 |
24 |
145x57x80 |
0,6 оптич. головка 0,14 оптич. волокно (2,5 м) 0,25 |
|
260 |
2,6 | |||||||||||||
|
700 |
7,2 | |||||||||||||
|
87 |
0,45 | |||||||||||||
|
200 |
0,8 | |||||||||||||
|
600 |
2,7 | |||||||||||||
|
4500 |
22 | |||||||||||||
|
88-110 |
0,45-0,6 | |||||||||||||
|
95-29 |
0,5-0,75 | |||||||||||||
|
105-161 |
0,6-1 | |||||||||||||
|
200-346 |
0,8-1,5 | |||||||||||||
|
247-606 |
1,1-2,7 | |||||||||||||
|
340-4500 |
1,5-22 |
Таблица 2. Продолжение.
|
IS 50/67-LO plus |
MB 35: от 1100 до 3500 |
0,676 |
0,2 - 1,0 с шагом 0,01 |
2 нефикс . |
120 |
1,2 |
<1500 °C: ± 0,3 % измеренно го значения +1°С >1500 °C: ± 0,5 % |
0,1 °С |
от 0,001 до 10 |
0,1 % от измеренно го значения +1°С |
от 0 до 60 Хранение от минус 20 до 70 |
24 |
145x57x80 |
0,6 оптич. головка 0,14 оптич. волокно (2,5 м) 0,25 |
|
260 |
2,6 | |||||||||||||
|
700 |
7,2 | |||||||||||||
|
87 |
0,45 | |||||||||||||
|
200 |
0,8 | |||||||||||||
|
600 |
2,7 | |||||||||||||
|
4500 |
22 | |||||||||||||
|
88-110 |
0,45-0,6 | |||||||||||||
|
95-29 |
0,5-0,75 | |||||||||||||
|
105-161 |
0,6-1 | |||||||||||||
|
200-346 |
0,8-1,5 | |||||||||||||
|
247-606 |
1,1-2,7 | |||||||||||||
|
340-4500 |
1,5-22 |
Знак утверждения типа
наносится на корпус пирометров волоконно-оптических моделей IGA 5-LO, IS 50-LO/GL, IS 5-LO/GL, IS 50-LO plus, IGA 50-LO plus, IS 50/67-LO plus и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Пирометр 1 шт.
Аксессуары 1 компл.
Руководство по эксплуатации 1 экз.
Методика поверки 1 экз.
Поверка
осуществляется по документу МП 26504-09 «Методика поверки. Инфракрасные пирометры моделей IN 5, IN 5/5, IN 5 plus, IN 5-H plus, IN 5-L plus, IN 5/5 plus, IN 5/5-H plus, IN 5/5-L plus, IGA 5, IS 5, IN 5/4, IN 5/4 plus, IS 5/F; IN 200, IN 200/5, IN 200/4, IGA 200, IS 200, IN 300, IN 300/5, IS 300, IN 310, IGA 300; IN 510, IN 510-N, IN 530, IN 530-N, IN 3000, IS 140, IP 140, IGA 140, IN 140/5, IN 140/5-L, IPE 140, IPE 140/34, IPE 140/39, IPE 140/45, IP 140-LO, IS 8 plus, IS 8 -GS plus, IS 8-K plus, IGA 8 plus, IN 14, IN 14-N, IN 14 plus, IN 15, IN 15 plus, IN 15-N, IN 15/5, IN 15/5 plus, IGA 15plus; волоконно-оптических моделей IGA 5-LO, IS 50-LO/GL, IGA 50-LO plus, IS 50-LO/GL, IS 50-LO plus, IS 50/67-LO plus; двухспектральных моделей ISQ 5, ISQ 5-LO, ISR 12-LO, IGAR 12-LO, ISR 50-LO; моделей KLEIBER KS 740, KLEIBER KG 740,
KLEIBER KGA 740, KLEIBER KS 730-LO, KLEIBER KG 730-LO, KLEIBER KGA 730-LO, KLEIBER KS 740- LO, KLEIBER KG 740- LO, KLEIBER KGA 740- LO, KLEIBER KS 730, KLEIBER KG 730, KLEIBER KGA 730; IS 12, IS 12-S, IS 12-AL, IS 12-Si, IGA 12, IGA 12-S; IS 12-TSP, IGA 12-TSP, фирмы «IMPAC infrared Gmb», Германия, утвержденной ФГУП «ВНИИОФИ» в 2009 г.
Основные средства поверки:
Рабочие эталоны 1-го разряда - эталонные излучатели «черное тело» по ГОСТ 8.558-2009; Рабочие эталоны 0-го разряда - эталонные излучатели «черное тело» по ГОСТ 8.558-2009.
Сведения о методах измерений
Методы измерений изложены в руководстве по эксплуатации «Пирометры волоконнооптические моделей IGA 5-LO, IS 50-LO/GL, IS 5-LO/GL, IS 50-LO plus, IGA 50-LO plus, IS 50/67-LO plus».
Нормативные документы
1. ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
2. ГОСТ 28243-96 «Пирометры. Общие технические требования».
3. Техническая документация фирмы «LumaSense Technologies GmbH», Германия.
Рекомендации к применению
-при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
