Динамометры общего назначения ДПУ
| Номер в ГРСИ РФ: | 26687-08 |
|---|---|
| Категория: | Динамометры |
| Производитель / заявитель: | ООО "Завод испытательных приборов" (ЗИП), г.Иваново |
Для измерения статических растягивающих усилий, применяют на предприятиях различных отраслей промышленности, в лабораториях научно- исследовательских и учебных заведений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 26687-08 |
| Действует | по 27.10.2026 |
| Наименование | Динамометры общего назначения |
| Модель | ДПУ |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 5c3eba26-3a11-5e15-77b7-8a0f734ebffd |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ 13837-79 |
| Класс СИ | 28.02 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ивановского ЦСМ |
| Адрес центра | 153000, г.Иваново, ул.Почтовая, 31/42 |
| Руководитель центра | Чернышева Галина Анатольевна |
| Телефон | (8*093*2) 32-84-85 |
| Факс | 41-60-79 |
| Информация о сертификате | |
| Срок действия сертификата | 06.12.2016 |
| Номер сертификата | 44534 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 6361 от 06.11.11 п.13 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Завод испытательных приборов" (ООО "ЗИП"), г. Иваново; ОАО "Точприбор", г. Иваново (срок свидетельства: 01.01.2014 г.)
Россия
153582, Лежневское шоссе, 183, Тел. (4932) 23-45-95, Факс 23-45-95, E-mail: zip@tochpribor.su
Поверка
| Методика поверки / информация о поверке | ГОСТ 13782-68 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
32014
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 31082 (97%) |
| Неуспешных поверок (СИ непригодно) | 932 (3 %) |
| Актуальность информации | 20.12.2025 |
Поверители
Скачать
|
26687-08: Описание типа
2023-26687-08.pdf
|
Скачать | 880 КБ | |
|
26687-08: Методика поверки
2021-mp26687-08.pdf
|
Скачать | 337.1 КБ |
Описание типа
Назначение
Динамометры общего назначения ДПУ (далее динамометры) предназначены для измерений статических растягивающих усилий.
Описание
Динамометры работают по принципу определения значения силы по величине деформации упругого элемента.
Динамометры состоят из корпуса, в котором расположен упругий элемент (скоба). Верхняя часть упругой скобы закреплена на корпусе, а нижняя соединена с прицепным устройством. Под воздействием растягивающего усилия, приложенного к прицепному устройству, скоба деформируется. Деформация скобы через передаточный механизм передается на указывающую стрелку.
Общий вид динамометров представлен на рисунках 1-8.
(^В)
Динамометры выпускаются под товарным знаком , который наносится в определенном месте шкалы методом офсетной печати и на титульный лист паспорта типографским методом.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающего идентификацию каждого экземпляра средств измерений, наносится на шкале рукописным методом.
Заводской номер, знак утверждения типа и товарный знак указаны на шкале, расположенной под защитным стеклом и представлены на рисунке 9.
Для защиты динамометров от несанкционированного доступа предусмотрена пломбировка одного из крепёжных винтов корпуса одноразовой голографической наклейкой.
Схема пломбировки от несанкционированного доступа представлена на рисунке 10.
Условное обозначение динамометров: динамометр общего назначения ДПУ-Х-Z, где ДПУ- обозначение типа; Х - наибольший предел измерений из ряда: 0,1; 0,2; 0,5; 1; 2; 5; 10; 20 кН; Z - класс точности по ГОСТ 13837-79 (2).

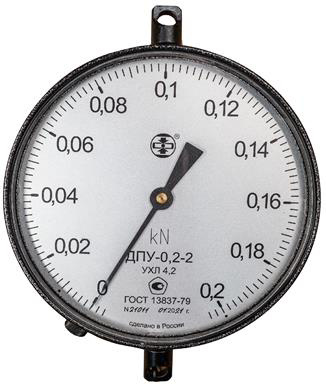

Рисунок 2 - Общий вид динамометров ДПУ-0,2-2

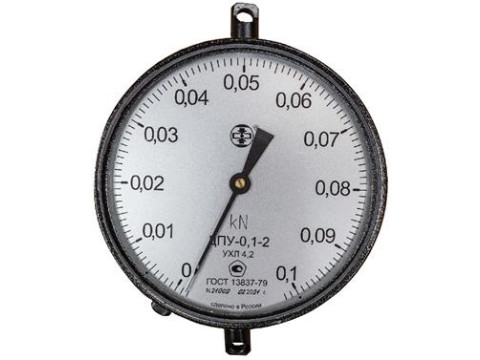

Рисунок 1 - Общий вид динамометров ДПУ-0,1-2

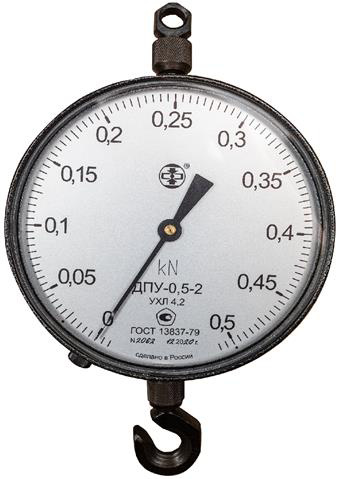

Рисунок 3 - Общий вид динамометров ДПУ-0,5-2

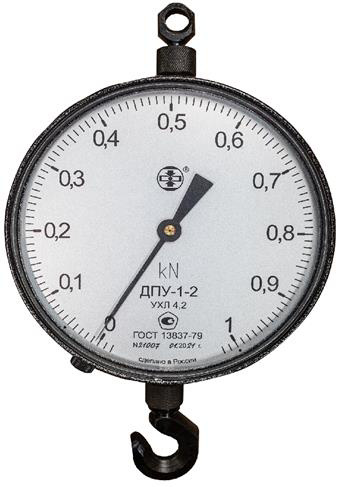

Рисунок 4 - Общий вид динамометров ДПУ-1-2

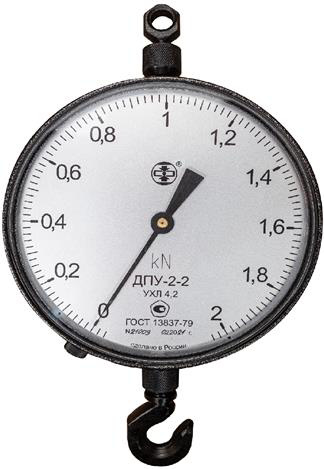

Рисунок 5 - Общий вид динамометров ДПУ-2-2

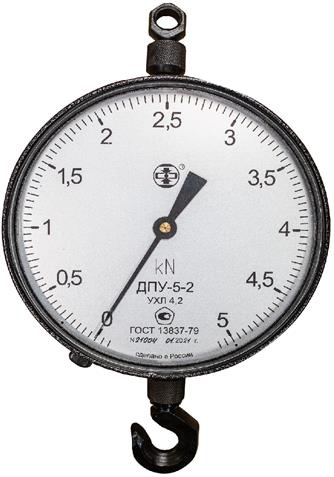

Рисунок 6 - Общий вид динамометров ДПУ-5-2

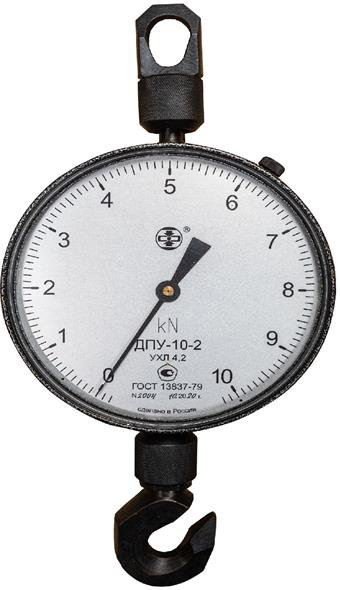

Рисунок 7 - Общий вид динамометров ДПУ-10-2

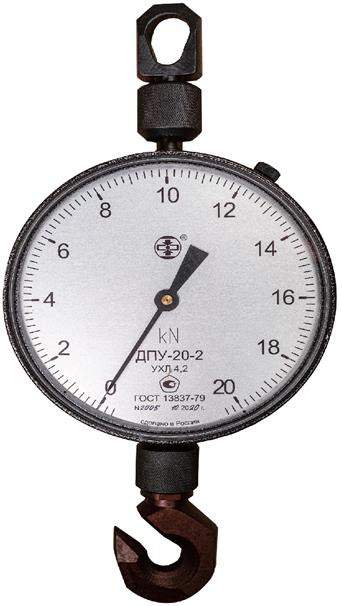

Рисунок 8 - Общий вид динамометров ДПУ-20-2

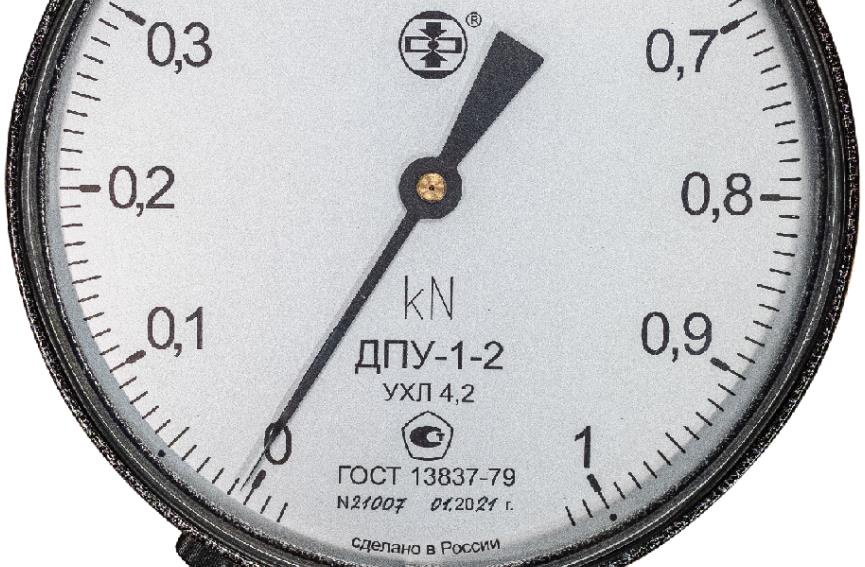

Место нанесения товарного знака
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 9 - Место нанесения товарного знака, знака утверждения типа и заводского номера

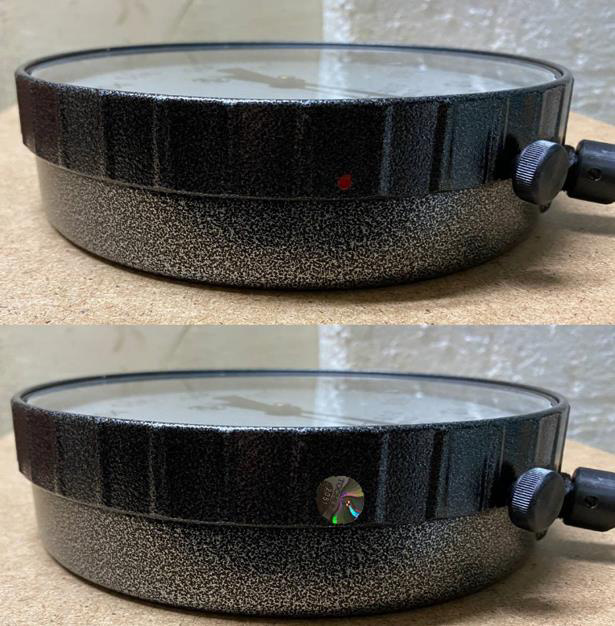

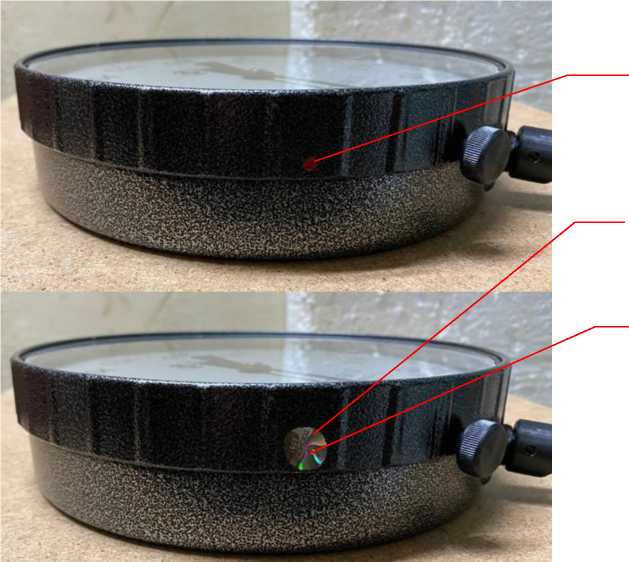

Место крепежного винта
Место установки пломбы в виде наклейки
Рисунок 10 - Схема пломбировки динамометра от несанкционированного доступа
Внешний вид пломбы в виде наклейки
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристик |
Значение | |||||||
|
Модификации (типоразмеры) динамометров |
ДПУ-0,1-2 |
ДПУ-0,2-2 |
ДПУ-0,5-2 |
ДПУ-1-2 |
ДПУ-2-2 |
ДПУ-5-2 |
ДПУ-10-2 |
ДПУ-20-2 |
|
Пределы измерений, кН: - наибольший - наименьший |
0,1 0,005 |
0,2 0,01 |
0,5 0,025 |
1,0 0,05 |
2,0 0,1 |
5,0 0,25 |
10 1 |
20 2 |
|
Цена деления шкалы, кН |
0,001 |
0,002 |
0,005 |
0,01 |
0,02 |
0,05 |
0,1 |
0,2 |
|
Допускаемая перегрузка, % наибольшего предела измерения |
200 |
200 |
200 |
100 |
100 |
100 |
100 |
50 |
|
Пределы допускаемой основной приведенной погрешности, % |
2 | |||||||
|
Пределы допускаемого значения вариации показаний динамометра, кН |
0,002 |
0,004 |
0,01 |
0,02 |
0,04 |
0,1 |
0,2 |
0,4 |
|
Порог реагирования, кН, не более |
0,0005 |
0,001 |
0,0025 |
0,005 |
0,01 |
0,025 |
0,05 |
0,1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристик |
Значение | |||||||
|
Модификации (типоразмеры) динамометров |
ДПУ-0,1-2 |
ДПУ-0,2-2 |
ДПУ-0,5-2 |
ДПУ-1-2 |
ДПУ-2-2 |
ДПУ-5-2 |
ДПУ-10-2 |
ДПУ-20-2 |
|
Габаритные размеры, мм, не более длина ширина высота |
335 200 52 |
335 200 52 |
345 200 60 |
345 200 60 |
345 200 60 |
345 200 60 |
435 200 70 |
435 200 70 |
|
Масса, кг, не более |
1,4 |
1,5 |
1,75 |
1,8 |
1,9 |
2,1 |
4,5 |
4,8 |
|
Полный средний срок службы динамометров, лет, не менее |
10 | |||||||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от +15 до +35 80 | |||||||
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на шкалу динамометра методом офсетной печати.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Количество |
|
Динамометры общего назначения ДПУ1) |
1 шт. |
|
Прицепное устройство |
1 шт. |
|
Футляр |
1 шт. |
|
Паспорт |
1 экз. |
|
1) - модификация в соответствии с заказом потребителя | |
Сведения о методах измерений
Сведения о методиках измерений указаны в паспорте.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы»;
ГОСТ 13837-79 «Динамометры общего назначения. Технические условия»;
ГОСТ 13782-68 «Динамометры пружинные общего назначения. Методы и средства поверки».
