Ваттметры и варметры WMC, WTC, WMM, WTM, YMC, YTC, YMM, YTM
| Номер в ГРСИ РФ: | 26707-04 |
|---|---|
| Категория: | Ваттметры |
| Производитель / заявитель: | Фирма "Circutor Grup", Испания |
|
26707-04: Описание типа
2013-26707-04.pdf
|
Скачать | 110.5 КБ |
Для измерения активной и реактивной мощности в цепях переменного тока и применяются в различных отраслях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 26707-04 |
| Действует | по 27.12.2018 |
| Наименование | Ваттметры и варметры |
| Модель | WMC, WTC, WMM, WTM, YMC, YTC, YMM, YTM |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 4426962d-928f-ff8c-93a4-c7d01f943731 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Источник информации | CD 2004г |
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.03 |
| Год регистрации | 2008 |
| Страна-производитель | Испания |
| Примечание | 27.12.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 27.12.2018 |
| Номер сертификата | 17341 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1532 п. 05 от 27.12.201314д2 от 25.12.08 п.42504 от 30.03.04 п.153 |
Производитель / Заявитель
Фирма "Circutor Grup", ИСПАНИЯ
Испания
г.Террасса, Барселона, тел.+3437861900, факс +3437864752 (Vial Sant Jordi s/n 08232 Viladecavalls (Barcelona), Spain). Представитель ЗАО "НТЦ "Поликит", г.Москва, Варшавское ш., 42
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.497-83 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 77 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
26707-04: Описание типа
2013-26707-04.pdf
|
Скачать | 110.5 КБ |
Описание типа
Назначение
Ваттметры и варметры WMC, WTC, WMM, WTM, YMC, YTC, YMM, YTM предназначены для измерений активной и реактивной мощности в цепях переменного тока и применяются в различных отраслях промышленности.
Описание
Ваттметры и варметры WMC, WTC, WMM, WTM, YMC, YTC, YMM, YTM являются приборами электромагнитного типа. Принцип действия приборов основан на использовании взаимодействия магнитного поля измеряемого тока, проходящего по неподвижной катушке, и подвижной катушки, которая в зависимости от величины протекающего тока втягивается в окно неподвижной катушки.

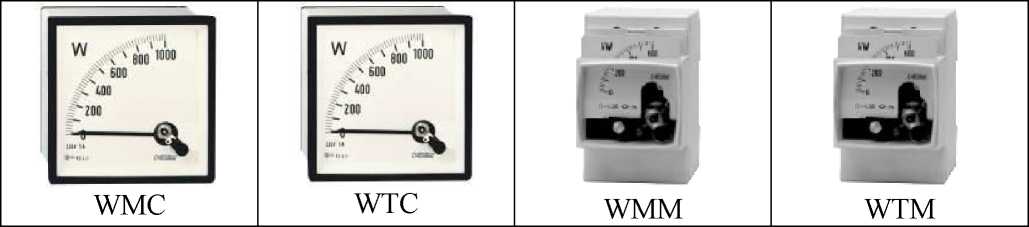

Ваттметр WMC для панельного монтажа с окном 96x96 и 144x144 мм. Шкала 90°. Для измерения в однофазных сетях.
Ваттметр WTC для панельного монтажа с окном 96x96 и 144x144 мм. Шкала 90°. Для измерения в симметричных (WTC Е) и несимметричных трехфазных (WTC A, WTC AN) сетях. Используется четырехпроводная (WTC AN) или трехпроводная схема Арона (WTC А) для подключения.
Ваттметр WMM для монтажа на стандартную DIN-рейку. Шкала 90°. Для измерения в однофазных сетях.
Ваттметр WTM для монтажа на стандартную DIN-рейку. Шкала 90°. Для измерения в симметричных (WTM Е) и несимметричных (WTM A, WTM AN) трехфазных сетях. Используется четырехпроводная (WTM AN) или трехпроводная схема Арона (WTC А) для подключения.
Варметр YMC для панельного монтажа с окном 96x96 и 144x144 мм. Шкала 90°. Для измерения в однофазных сетях.
Варметр YTC для панельного монтажа с окном 96x96 и 144x144 мм. Шкала 90°. Для измерения в симметричных (YTC Е) и несимметричных (YTC A, YTC AN) трехфазных сетях. Используется четырехпроводная (YTC AN) или трехпроводная (YTC А) схема Арона для подключения.
Варметр YMM для монтажа на стандартную DIN-рейку. Шкала 90°. Для измерения в однофазных сетях,
Варметр YTM для монтажа на стандартную DIN-рейку. Шкала 90°. Для измерения в симметричных (YTM Е) и несимметричных (YTM A, YTM AN) трехфазных сетях. Используется четырехпроводная (YTM AN) или трехпроводная схема Арона (YTM А) для подключения.
Технические характеристики
|
Диапазон измерений, кВт или кВ^А |
от 10 до 3000 |
|
Номинальное напряжение UH, В |
110, 230 или 400 |
|
Номинальный ток 1Н, А |
5 |
|
Номинальная частота, Гц |
50 или 60 |
|
Испытательное напряжение изоляции (прикладывается между клеммами и корпусом, кВ |
2,0 |
|
Класс точности |
1,5 по ГОСТ 8476-93 |
|
Нормальное положение |
вертикальное |
|
Климатическое исполнение |
группа 4 по ГОСТ 22261-94 с расширенным диапазоном температур от минус 20 °С до плюс 50 °С |
|
Габаритные размеры, мм - модификации WMC96, WTC96E, YMC96, YTC96E - модификации WTC96A, WTC96AN, YTC96A, YTC96AN - модификации WMC144, WTC144E, YMC144, YTC144E - модификации WTC144A, WTC144AN, YTC144A, YTC144AN - модификации WMM45, WMM45E, WTM45E YMM45, YTM45E - модификации WMM45A, WMM45AN, WTM45A. WTM45AN, YTM45A, YTM45AN |
96x96x70 96x96x83 144x144x92 144x144x92 53x85x70 140x110x70. |
|
Масса, кг - модификации WMC96, WTC96E, YMC96, YTC96E - модификации WTC96A, WTC96AN, YTC96A, YTC96AN - модификации WMC144, WTC144E, YMC144, YTC144E - модификации WTC144A, WTC144AN, YTC144A, YTC144AN - модификации WMM45, WMM45E, WTM45E YMM45, YTM45E - модификации WMM45A, WMM45AN, WTM45A. WTM45AN, YTM45A, YTM45AN |
0,29 0,43 0,49 0,64 0,15 0,15 |
Знак утверждения типа
наносится на корпус прибора и на титульный лист паспорта типографским способом.
Комплектность
В комплект поставки входят:
- ваттметр и варметр WMC, WTC, WMM, WTM, YMC, YTC, YMM, YTM (модификация по заказу);
- паспорт.
Поверка
осуществляется по ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки"
Сведения о методах измерений
изложены в паспортах на ваттметры и варметры WMC, WTC, WMM, WTM, YMC, YTC, YMM, YTM
Нормативные документы
1. ГОСТ 30012.1-2002. Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей.
2. ГОСТ 8476-93. Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 3. Особые требования к ваттметрам и варметрам.
3. ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
