Трансформаторы тока TG 550
| Номер в ГРСИ РФ: | 26735-08 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "ABB Automation Products GmbH", Германия |
|
26735-08: Описание типа
2013-26735-08.pdf
|
Скачать | 94.8 КБ |
Для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления, применяются в электросетях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 26735-08 |
| Действует | по 09.12.2018 |
| Наименование | Трансформаторы тока |
| Модель | TG 550 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 357f1a2b-ea33-95e4-d07c-95602a07cc44 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.01 |
| Год регистрации | 2008 |
| Страна-производитель | Италия |
| Примечание | 09.12.2013 продлен срок свидетельстваВзамен № 26735-04 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 09.12.2018 |
| Номер сертификата | 34996 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1441 п. 26 от 09.12.201314д2 от 25.12.08 п.536 |
Производитель / Заявитель
Фирма "ABB S.p.A. - Power Products Division, Unita Operativa Adda - HV", ИТАЛИЯ
Италия
Via dei Ceramisti, Localita San Grato, 26900 Lodi, Italy. Тел. +39 0371 452353, факс +39 0371 452244
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-2003 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 59 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
26735-08: Описание типа
2013-26735-08.pdf
|
Скачать | 94.8 КБ |
Описание типа
Назначение
Трансформаторы тока TG 550 предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления, применяются в установках переменного тока промышленной частоты в сетях 500 кВ.
Описание

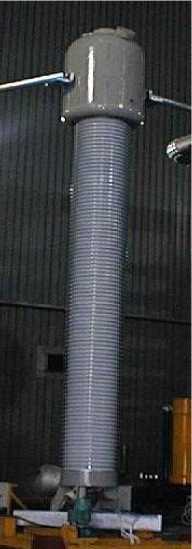

Принцип действия основан на явлении взаимной индукции, выходной ток вторичных обмоток практически пропорционален первичному току и относительно сдвинут по фазе на угол, близкий к нулю. Трансформаторы тока TG 550 являются масштабными преобразователями. Сердечники и вторичные обмотки расположены в верхней части внутри корпуса из алюминиевого сплава, который смонтирован на изоляторе из фарфора или композитного материала. Высоковольтная изоляция внутри обеспечивается за счёт смеси элегаза и азота, плотность которой контролируется монитором плотности, снабженным сигнализирующими и отключающими контактами. Защита от возможного повышения внутреннего давления обеспечивается за счет предохранительного клапана с разрывной мембраной. Первичная обмотка выполнена в виде токоведущих шин, проходящих сквозь тороидальные сердечники с вторичными обмотками. Трансформатор может иметь до 8 вторичных обмоток - измерительных и/или защитных . Выводы вторичных обмоток пропущены через опорную трубу и подключены к клеммам контактной коробки на раме основания трансформатора. Различные комбинации коммутации внешних и внутренних шин дают возможность менять коэффициент трансформации. Контактная (клеммная) коробка закрыта крышкой, которая пломбируется для предотвращения несанкционированного доступа. Для оптимизации распределения потенциала по высоте изолятора применяются внутренние экраны.
Технические характеристики
|
- первичные токи, А |
от 150 до 4000 |
|
- вторичные токи, А |
1 или 5 |
|
- наибольшее рабочее напряжение, кВ |
550 |
|
для измерительных обмоток: | |
|
- классы точности |
0,2S; 0,2; 0,5S; 0,5 |
|
- коэффициент безопасности |
от 5 до 10 |
|
- нагрузки, В^А |
от 2 до 60 |
|
для защитных обмоток: | |
|
- классы точности |
5P; 10P |
|
- предельная кратность |
от 20 до 40 |
|
- нагрузки, В^А |
от 2 до 75 |
|
- номинальная частота, Гц |
50 |
|
- масса | |
|
- с композитным изолятором, кг |
1000 |
|
- с фарфоровым изолятором, кг |
1690 |
|
- габаритные размеры, мм |
5880х1350х890 |
Климатическое исполнение УХЛ1 по ГОСТ 15150-69.
Знак утверждения типа
Знак утверждения типа наносится на табличку трансформатора фотохимическим методом и на титульный лист эксплуатационной документации типографским способом.
Комплектность
Трансформатор тока TG 550 - 1 шт.
Руководство по эксплуатации - 1экз.
Паспорт - 1 экз.
Поверка
Осуществляется по ГОСТ 8.217-2003 "ГСИ. Трансформаторы тока. Методика поверки".
Основные средства поверки:
- Трансформаторы тока эталонные ТТИ-5000.5 (номинальный первичный ток от 1 до 5000 А, относительная погрешность ± 0,05 %),
- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ± (0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Сведения о методах измерений
Сведения приведены в руководстве по эксплуатации «Трансформаторы тока TG 550» фирмы ABB S.p.A. Power Product Division - Unita operativa Adda-HV, Италия
Нормативные документы
ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия".
ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки".
Рекомендации к применению
- осуществление торговли и товарообменных операций;
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
