Анализаторы изображений АТ-05
| Номер в ГРСИ РФ: | 26830-04 |
|---|---|
| Производитель / заявитель: | ЗАО Фирма "БМК-ИНВЕСТ", г.Москва |
Для создания цифровых изображений исследуемых объектов (сперматозоидов быка), выделения на цифровых изображения искомых объектов и измерениях линейных размеров с целью реализации методик оценки токсичности в заводских контрольных лабораториях, санитарно-эпидемиологической службе, научно-исследовательских институтах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 26830-04 |
| Действует | по 07.03.2029 |
| Наименование | Анализаторы изображений |
| Модель | АТ-05 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3dce22f6-a5ce-67cc-98c5-4b19507fe2d6 |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Источник информации | CD 2004г |
| Технические условия на выпуск | ТУ 1525-001-29136683-03 |
| Класс СИ | 39 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | 26.05.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИОФИ |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Иванов Вячеслав Семенович |
| Телефон | (8*095) 437-56-33 |
| Факс | 437-31-47 |
| Информация о сертификате | |
| Срок действия сертификата | 26.05.2019 |
| Номер сертификата | 17517 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 672 п. 07 от 26.05.201404д2 от 14.05.09 п.15705 от 13.04.04 п.108 |
Производитель / Заявитель
Общество с ограниченной ответственностью Фирма "БМК-ИНВЕСТ" (ООО Фирма "БМК-ИНВЕСТ"), г. Москва
Россия
125009, Б.Гнездниковский пер., 10, ком.621, тел./факс (495) 683-97-35
Поверка
| Методика поверки / информация о поверке | БМКИ 01.00.00.00 РЭ (Раздел 8) |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 970 (97%) |
| Неуспешных поверок (СИ непригодно) | 29 (3 %) |
| Актуальность информации | 19.12.2025 |
Поверители
Скачать
|
26830-04: Описание типа
2019-26830-04.pdf
|
Скачать | 175.3 КБ | |
|
26830-04: Методика поверки
2022-mp26830-04.pdf
|
Скачать | 76.1 КБ |
Описание типа
Назначение
Анализаторы изображений АТ-05 (далее - анализаторы) предназначены для измерения линейных размеров при создании цифровых изображений объектов контроля.
Описание
Принцип действия анализаторов основан на регистрации в проходящем свете изображений исследуемых объектов на матрице цифровой видеокамеры. Изображение сцены, находящееся в поле зрения системы ввода, поступает на фокусирующую оптическую систему и далее в цифровую видеокамеру, где происходит преобразование электромагнитного излучения в электрический видеосигнал, который затем дискретизируется аналого-цифровым преобразователем. По кабельному вводу данный сигнал поступает в электронный блок, где формируется исходное 256-градационное изображение, и осуществляется его обработка и анализ.

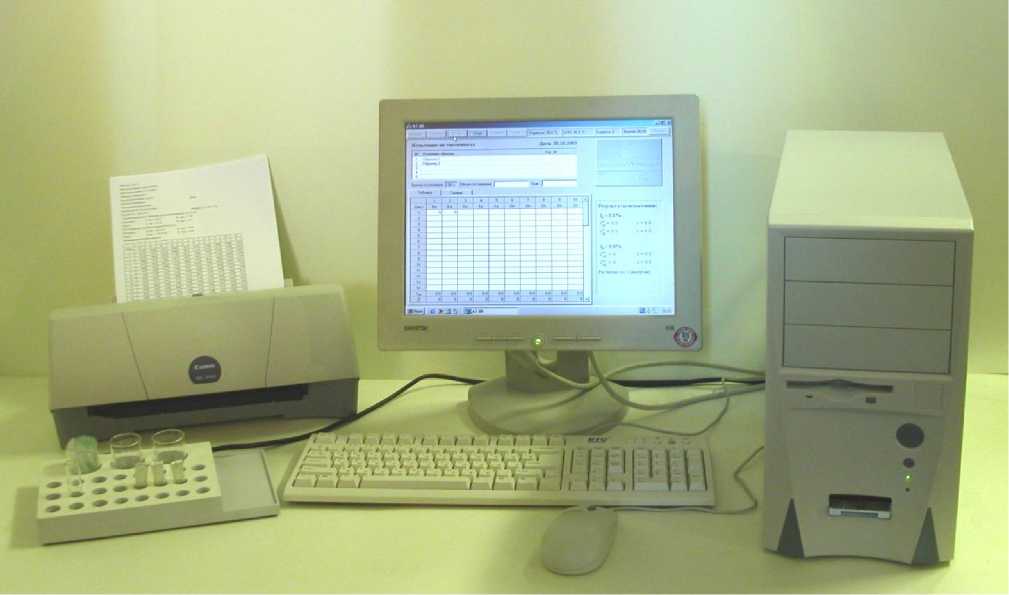

Фотография общего вида анализаторов представлена на рисунке 1.
Рисунок 1 - Общий вид анализаторов.
Анализаторы могут использоваться в заводских контрольных лабораториях, санитарноэпидемиологической службе, научно-исследовательских институтах.
Программное обеспечение
Для осуществления управления электронным блоком, сбора и анализа данных на анализаторе установлено программное обеспечение (ПО) «Токсичность» и «Поверка».
Идентификационные признаки ПО соответствуют данным, приведенным в таблице 1.
Таблица 1
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентикатора ПО |
|
Токсичность |
1 и выше |
_ |
_ |
Поверка1 и выше |
_ |
_ |
Защита метрологически значимого ПО от непреднамеренных и преднамеренных
изменений соответствует уровню «С» согласно МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон измерения расстояний, мкм |
От 2 до 100 |
|
Предел допускаемого значения среднего квадратического отклонения измерения расстояний, мкм |
1 |
|
Температура подогреваемой поверхности оптико-механического блока (БОМ), блока подготовки проб (БПП), °С |
От 38,5 до 41,5 |
|
Время проведения анализа одного образца с шагом 10 с, с |
От 10 до 60 |
|
Напряжение питания от сети переменного тока, В при частоте, Гц |
220 ± 22 50 ± 1 |
|
Потребляемая мощность, В •А, не более |
500 |
|
Время непрерывной работы, ч, не менее |
8 |
|
Габаритные размеры капилляра, ширина х глубина х высота, мм, не более |
0,8 х 3,3 х 50 |
|
Габаритные размеры, ширина х глубина х высота, мм, не более: - электронного блока - БПП |
600 х 500 х 250 250 х 160 х 45 |
|
Масса, кг, не более: - электронного блока - БПП |
10 3 |
|
Средний срок службы, лет, не менее |
5 |
|
Условия эксплуатации: - температура окружающей среды, оС - относительная влажность воздуха, %, не более - атмосферное давление, мм рт.ст. |
От + 15 до + 35 80 От 460 до 800 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на шильдик анализатора методом наклеивания.
Комплектность
Таблица 3
|
№ п.п |
Наименование и условное обозначение |
Количество |
|
1. |
Блок системный с БОМ (БМКИ 01.02.00.00) |
1 шт. |
|
2. |
Монитор |
1 шт. |
|
3. |
Принтер |
1 компл. |
|
4. |
Клавиатура |
1 шт. |
|
№ п.п |
Наименование и условное обозначение |
Количество |
|
5. |
Мышь |
1 шт. |
|
6. |
Блок подготовки проб (БМКИ 01.03.00.00) |
1 шт. |
|
7. |
Капилляр (БМКИ 01.00.00.01) |
1 шт. |
|
8. |
Руководство по эксплуатации АТ-05 БМКИ 01.00.00.00 РЭ (включая раздел 8 «Методика поверки») |
1 экз. |
|
9. |
Документация к комплектующим частям прибора |
1 компл. |
Поверка
осуществляется согласно разделу 8 руководства по эксплуатации БМКИ 01.00.00.00 РЭ «Анализаторы изображений АТ-05», согласованному ГЦИ СИ ФГУП «ВНИИОФИ» в 2004 году.
Основные средства поверки:
Меры проволочные «Объект-микрометр АТ-05», диаметр проволоки - 60 мкм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
1525-001-29136683-03 ТУ «Анализатор изображений АТ-05» Технические условия
