Преобразователи оптические пирометрические ОПП-94
| Номер в ГРСИ РФ: | 26849-09 |
|---|---|
| Категория: | Пирометры |
| Производитель / заявитель: | ФГУП УНПП "Молния", г.Уфа |
Для бесконтактного измерения температуры объектов в диапазоне 700...1150 °С, для работы в бортовой системе автоматического регулирования топливоподачи газотурбинных двигателей в качестве первичного преобразователя информации о температуре поверхности лопаток рабочего колеса турбины.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 26849-09 |
| Действует | по 01.01.2015 |
| Наименование | Преобразователи оптические пирометрические |
| Модель | ОПП-94 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a6bcb97a-050f-c6d0-9180-41482f7557b7 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 8Г2.823.015 |
| Класс СИ | 32.02 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 01.01.2015 |
| Номер сертификата | 38823 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 87 от 14.02.12 п.01 |
Производитель / Заявитель
ОАО "Уфимское НПП "Молния", РОССИЯ, г.Уфа
Россия
450052, ул.Зенцова, 70, т/ф. (3472) 51-13-83 Факс 251-80-91, E-mail: molniya@molniya-ufa.ru
Поверка
| Методика поверки / информация о поверке | МП 2412-0035-2009 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
26849-09: Описание типа
2012-26849-09.pdf
|
Скачать | 87.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Преобразователи оптические пирометрические ОПП-94, модификации ОПП-94 К, ОПП-94 К-1,25 (далее - преобразователи) предназначены для измерения температуры поверхности лопаток турбины.
Описание
Преобразователь представляет собой герметичную или уплотнённую конструкцию, состоящую из оптической и электронной частей. Оптическая часть преобразователя состоит из объектива, включающего в себя лейкосапфировую линзу, систему обдува наружной поверхности линзы и оптоволоконного световода. Электронная часть преобразователя состоит из фотодиода, соединённого с оптоволоконным световодом; фотоэлектрического преобразователя (ФЭП), соединённого с фотодиодом; узла термостата, внутри которого расположен фотодиод; регулятора тока термостата, соединённого с узлом термостата. Подключение преобразователя к вторичной аппаратуре осуществляется кабелем длиной не более 30 м.
Принцип действия преобразователя основан на восприятии в спектральном диапазоне от 0,5 до 1,1 мкм и преобразовании электромагнитного излучения поверхности нагретых лопаток рабочего колеса в аналоговое выходное напряжение в диапазоне 0,065-7,486 В, пропорциональное значение температуры.
Объектив воспринимает поток электромагнитного излучения с определённого участка поверхности рабочих лопаток турбины изделия и с помощью оптоволоконного световода передаёт излучение на вход фотодиода, который преобразует его в электрический фототок. Далее ФЭП усиливает маломощный сигнал фотодиода и преобразует его в нормированное по уровню выходное напряжение.
Подключение преобразователя к внешним устройствам осуществляется посредством электрического разъёмного соединителя типа СНЦ.

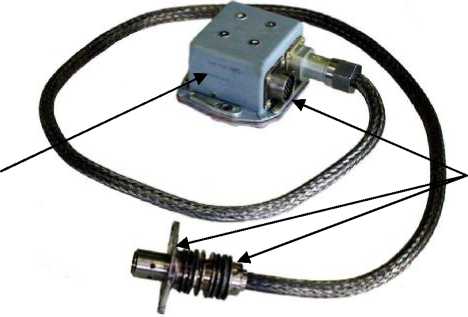

маркировка
место пломбирования
Технические характеристики
|
Диапазон измерений температуры, 0С |
700 - 1150 | |
|
Предел допускаемой основной абсолютной погрешности, 0С при измерении температуры: 700 750 800 900 1000 1100 1150 |
±30 ±24 ±14 ±9 ±6 ±6 ±7 | |
|
Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха, оС при изменении температуры: 700 750 800 900 1000 1100 1150 |
±15 ±12 ±6 ±3 ±3 ±3 ±4 | |
|
Полоса воспроизводимых частот, кГц, по уровню 0,707 |
0 - 100 | |
|
Время установления рабочего режима, с |
90 | |
|
Показатель визирования |
1:20 | |
|
Номинальное значение выходного напряжения при температуре излучателя 10000С, В |
+0,118 2 -0,113 | |
|
Габаритные размеры, мм Оптическая связь: - длина оптоволоконного световода; - диаметр оптоволоконного световода; - длина объектива; - диаметр объектива; Электронная часть: - длина; - высота; - ширина |
ОПП-94К |
ОПП-94К-1,25 |
|
3350 11,3 78 60 160 97 56 |
1220 11,3 78 60 145 97 56 | |
|
Масса, кг |
1,4 |
1,0 |
|
Напряжение питания, В: -два дифференциальных стабилизированных источника; - один источник |
±(15±1,5); 27 | |
|
Условия эксплуатации: диапазон предельных температур окружающего воздуха, 0С: для объектива; для световода; для электронной части Диапазон влажности окружающего воздуха, % |
минус 60 - 700 минус 60 - 350 минус 60 - 85 10-95 | |
|
Условия транспортирования и хранения: Диапазон температур окружающего воздуха, 0С Диапазон влажности окружающего воздуха, % |
От минус 60 до 60 10 - 70 | |
|
Средний срок службы, лет |
11 | |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист паспорта и руководства по эксплуатации и на фирменный ярлык преобразователя в виде наклейки.
Комплектность
|
Наименование |
Количество, шт. |
|
Преобразователь оптический пирометрический ОПП-94(модификации ОПП-94 К, ОПП-94 К-1,25) с транспортными заглушками на объективе и электрическом соединители |
1 |
|
Руководство по эксплуатации на партию преобразователей на 10 шт. |
1 |
|
Паспорт |
1 |
|
Методика поверки МП 2412-0035-2009 |
1 |
Поверка
осуществляется по документу МП 2412-0035-2009 «Преобразователи оптические пирометрические ОПП-94, модификации ОПП-94 К, ОПП-94 К-1,25. Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в августе 2009 г.
В перечень основного поверочного оборудования входят:
- эталонный (образцовый) излучатель модификации ОИ АЧТ № Госреестра 2249-08 от 0 до 25000С по ГОСТ 8.558-93 или аналогичный;
- комбинированный цифровой прибор типа В7-34А (вольтомамперметр, № Госреестра 7982-80) или аналогичный цифровой прибор;
Сведения о методах измерений
Метод измерений приведён в документе «Оптический пирометрический преобразователь ОПП-94, ОПП-94-ОП. Руководство по технической эксплуатации», раздел «Проверка электрических параметров оптического пирометрического преобразователя».
Нормативные документы
1. ГОСТ 8.558-93 «ГСИ. Государственная поверочная схема для средств измерений температуры».
2. ГОСТ 28243-96 «Пирометры. Общие технические требования».
3. ОСТ 1 04043-2008 «Преобразователи бортовые пирометрические для бесконтактного измерения температуры поверхности лопаток турбин авиационных газотурбинных двигателей. Общие технические требования.».
4. Технические условия ТУ 8Г2.823.015 «Оптические пирометрические преобразователи ОПП-94».
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
