Квадранты оптические КО

Назначение

Квадрант оптический КО (далее - квадрант) предназначен для измерения углов наклона плоских и цилиндрических поверхностей и для их установки под заданным углом к горизонтальной плоскости. Квадранты применяются в лабораториях научно-исследовательских институтов, машиностроительных предприятий, строительных организаций и других отраслях народного хозяйства.

Описание

Квадранты изготавливаются трех модификаций: КО-10 (с ценой деления 10"), КО-60 и КО-60М (с ценой деления 60").

Принцип действия квадранта заключается в том, что отсчет угла наклона основания относительно оси уровня производится по стеклянному лимбу с помощью отсчетного микроскопа. Квадрант работает как при естественном, так и при искусственном освещении.

Оптическая схема квадранта КО-10 приведена на рисунке 1.

Лучи света от зеркала (16) через защитное стекло (15) попадают в светопровод (7) и направляются им на лимб (14) и шкалу (3). Лучи, передающие изображение штрихов шкалы и штрихов лимба (нижнее в поле зрения), через сетку (2) с индексом, через призмы (1) и (19) проходят в объектив, состоящий из линз (4) и (5). Лучи, передающие изображение штрихов диаметрально противоположной части лимба (верхнее поле зрения), призмой (17), клиньями (18) микрометра и призмой (19) направляются также в объектив. Объектив через призму (13) и разделительный блок, состоящий из призмы (11) и клиньев (8) и (12), передаёт изображение штрихов шкалы и двух диаметрально противоположных частей лимба в фокальную плоскость окуляра. Окуляр состоит из линз (9) и (10). Лучи, передающие изображение шкалы, отражаются зеркальным участком грани призмы (11). Лучи, передающие нижнее изображение штрихов лимба, отражаются зеркальным участком клина (12), а зеркальная грань клина (8) отражает лучи, передающие верхнее изображение штрихов. Линия раздела между верхним и нижним изображениями штрихов образуются границей серебрения на клине (12). Пластина (6) компенсирует разность верхнего и нижнего изображений штрихов лимба, возникающую в разделительном блоке. Клинья (18) совместно образуют плоскопараллельную пластинку. Сдвигом клиньев перпендикулярно оптической оси меняется толщина пластинки, и этим достигается правильность показаний отсчётного устройства.

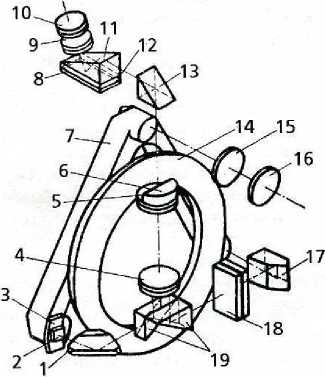

Рисунок 1 - Оптическая схема квадранта КО-10

Конструктивно квадрант состоит из следующих основных частей: оптического устройства, наружного кожуха с окуляром, блока уровней, основания.

Оптическая схема квадрантов КО-60 и КО-60М приведена на рисунке 2.

Пучок лучей, попадая в светофильтр (1), проходит далее через оптический лимб (2), линзы объектива (3), сетку с коллективом (4) и линзы окуляра (5). Поле зрения наблюдается в зелёном свете.

А - плоскость делений лимба;

Б - плоскость делений сетки

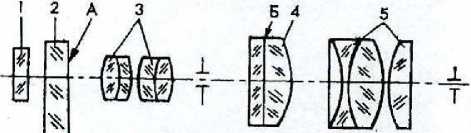

Рисунок 2 - Оптическая схема квадранта КО-60 / КО-60М

Конструктивно квадрант КО-60/ КО-60М состоит из следующих основных частей: основания (КО-60М - с магнитом), корпуса, крышки, микроскопа отсчётного, зеркала, уровня продольного (основного), уровня поперечного, кожуха, винта зажимного, винта наводящего, нониуса.

Заводской номер квадрантов КО-60 и КО-60М в цифровом формате наносится на щиток, расположенный на задней части корпуса гравиметрическим методом.

Заводской номер квадрантов КО-10 в цифровом формате наносится на фланец, расположенный на передней части гравиметрическим методом.

Нанесение знака поверки на квадранты не предусмотрено.

Для защиты квадранта от несанкционированного доступа производится пломбировка одного винта на крышке с уровнем, идентификационная наклейка размещается на боковой стороне корпуса, справа.

Общий вид средства измерений с указанием мест пломбировки, нанесения заводского номера, знака утверждения типа представлен на рисунках 3-7.

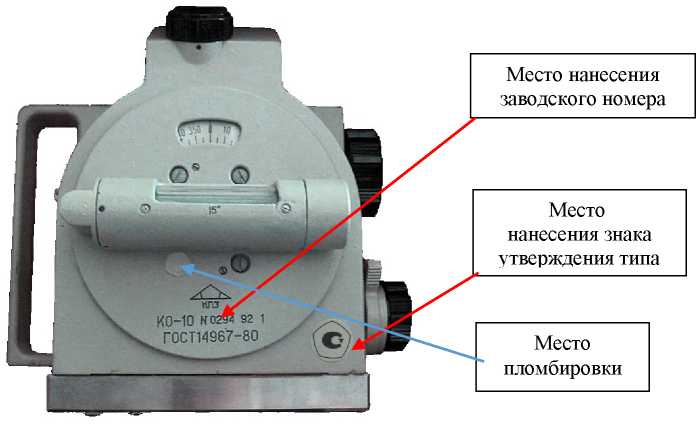

Рисунок 3 - Общий вид квадранта КО-10

Место нанесения знака утверждения типа

Место пломбировки

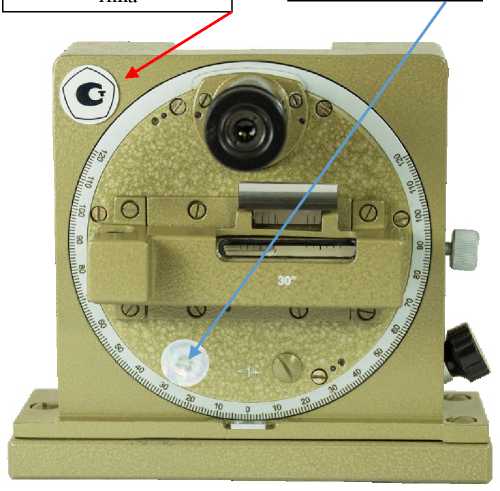

Рисунок 4 - Общий вид квадранта КО-60

Место нанесения заводского номера

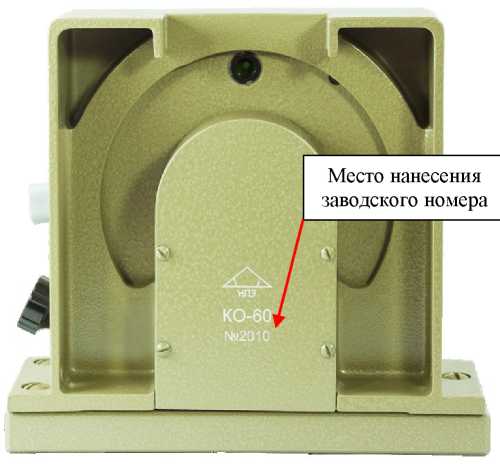

Рисунок 5 - Место нанесения заводского номера на квадрант КО-60

Место нанесения            Место

знака утверждения         пломбировки

типа

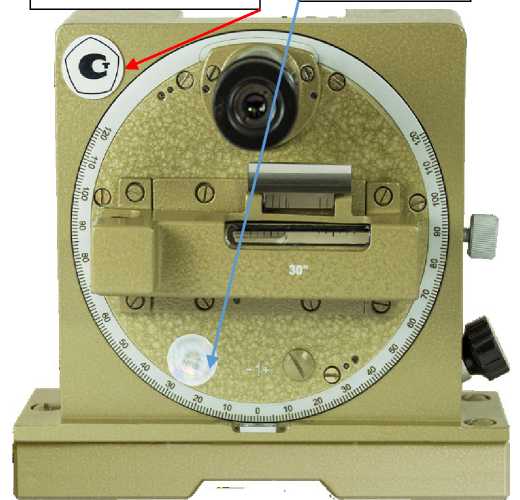

Рисунок 6 - Общий вид квадранта КО-60М

Рисунок 7 - Место нанесения заводского номера на квадрант КО-60М

Технические характеристики

Метрологические и основные технические характеристики квадрантов представлены в таблице 1.

Таблица 1 - Метрологические и технические характеристики

Знак утверждения типа

наносится на корпус средства измерений фотохимическим методом и на титульный лист паспорта типографским способом.

Комплектность

Комплектность средства измерений приведена в таблице 2.

Таблица 2 - Комплектность средства измерений_______________________________________

Сведения о методах измерений

приведены в разделах 5 «Подготовка квадранта к работе» и 6 «Порядок работы» документов АЛЗ.817.001 ПС, АЛЗ.817.002 ПС, АЛ2.787.046 ПС.

Нормативные документы

ТУ3-3.179-81 «Квадранты оптические КО-10; КО-60. Технические условия»;

ТУ3-3.1387-82 «Квадранты оптические КО-60М. Технические условия»;

Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482.
