Станки балансировочные СБМП
| Номер в ГРСИ РФ: | 26937-09 |
|---|---|
| Категория: | Станки балансировочные |
| Производитель / заявитель: | ООО НПО "Компания СИВИК", г.Омск |
Для балансировки колес автотранспортных средств диаметров 12...28 дюймов путем измерений дисбаланса в одной или двух плоскостях и последующей установки корректирующих грузов на автотранспортных средствах и авторемонтных предприятиях, станциях технического обслуживания автомобилей, постах технического диагностирования автомобилей и т.д.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 26937-09 |
| Действует | по 01.02.2029 |
| Наименование | Станки балансировочные |
| Модель | СБМП |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 952fcac5-54de-3584-784c-98e0ceef5255 |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | СВТП.404492.002 ТУ |
| Класс СИ | 28.05 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | 05.02.2014 продлен срок свидетельстваВзамен № 26937-04 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ СНИИМ |
| Адрес центра | 630004, г.Новосибирск, пр.Димитрова, 4 |
| Руководитель центра | Черепанов Виктор Яковлевич |
| Телефон | (8*383*2) 10-08-14 |
| Факс | 10-13-60 |
| Информация о сертификате | |
| Срок действия сертификата | 05.02.2019 |
| Номер сертификата | 35117 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 85 п. 12 от 05.02.201404д2 от 14.05.09 п.123 |
Производитель / Заявитель
Общество с ограниченной ответственностью Научно-производственное объединение "Компания СИВИК" (ООО НПО "Компания СИВИК"), г. Омск
Россия
644076, Космический пр., д.109, тел/факс (3812) 57-74-18, 57-74-18, 57-33-67, (644105, ул.22 Партсъезда, 51-В, тел/факс (3812) 23-65-57, 21-30-34, 21-42-26), E-mail: moroz@sivik.omsk.ru
Поверка
| Методика поверки / информация о поверке | СБМП.000.01 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 733 (99%) |
| Неуспешных поверок (СИ непригодно) | 6 (1 %) |
| Актуальность информации | 30.12.2025 |
Поверители
Скачать
|
26937-09: Описание типа
2021-26937-09.pdf
|
Скачать | 1.1 MБ | |
|
26937-09: Методика поверки
2021-mp26937-04.pdf
|
Скачать | 648.5 КБ |
Описание типа
Назначение
Станки балансировочные СБМП (далее по тексту - станки), предназначены для измерений остаточного дисбаланса и балансировки колес легковых автомобилей на автотранспортных предприятиях, на станциях технического обслуживания и ремонта автомобилей, станциях и пунктах диагностики автомобилей и авторемонтных заводах.
Описание
Принцип действия станков основан на вычислении массы корректирующих грузов на определенном плече по значению момента сил, воздействующих на вал вращающимся колесом, с последующим устранением дисбалансов колеса корректирующими грузами в двух плоскостях коррекции при динамической балансировке и в одной плоскости - при статической балансировке.
Станки представляют собой стационарные установки и состоят из корпуса, на поверхности которого помещен сетевой выключатель. Балансируемое колесо закрепляется на приводном валу при помощи зажимной гайки с центрирующим конусом или планшайбой. Привод вала осуществляется электродвигателем. Включение электродвигателя - кнопкой или закрытием кожуха. Для ускорения ввода диаметра и расстояния до диска станки могут быть укомплектованы встроенной электромеханической линейкой или ультразвуковым датчиком. Ввод данных в станки осуществляется с помощью клавиатуры или энкодера. Информация о вводимых в станки данных, положении и массах корректирующих грузов отображается на дисплее или мониторе (внешнем или встроенном).
Станки выпускаются в следующих модификациях:
- СБМП-60/XT (общий вид станков представлен на рисунке 1);
- СБМП-60/XT Lite (общий вид станков представлен на рисунке 2);
- СБМП-60/3D (общий вид станков представлен на рисунках 3-9);
- СБМП-60/3D Lite (общий вид станков представлен на рисунке 10);
- СБМП-200 (общий вид станков представлен на рисунке 11-13);
которые отличаются диапазоном измерений дисбаланса, пределами допускаемой абсолютной погрешности измерений дисбаланса, диапазоном масс и наибольшим наружным диаметром балансируемых колес.
Станки модификации СБМП-60/3D выпускаются в тринадцати комплектациях:
- СБМП-60/3D - базовая комплектация (общий вид станков представлен на рисунке 3);
- СБМП-60/3D Л - комплектация Люкс (общий вид станков представлен на рисунке 4);
- СБМП-60/3D Plus - комплектация Plus с электромеханической линейкой (общий вид станков представлен на рисунке 5);
- СБМП-60/3D Plus (УЗ) - комплектация Plus c ультразвуковым датчиком (общий вид станков представлен на рисунке 6);
- СБМП-60/3D Plus (УЗ,ТЛУ) - комплектация Plus c ультразвуковым датчиком и точечным лазерным указателем (общий вид станков представлен на рисунке 6);
- СБМП-60/3D Plus (ЭМВ) - комплектация Plus с электромеханической линейкой и электромеханическим валом (общий вид станков представлен на рисунке 7);
- СБМП-60/3D Plus (УЗ,ЭМВ) - комплектация Plus с ультразвуковым датчиком и электромеханическим валом (общий вид станков представлен на рисунке 8);
- СБМП-60/3D Plus (УЗ,ЭМВ,ТЛУ) - комплектация Plus с ультразвуковым датчиком, электромеханическим валом и точечным лазерным указателем (общий вид станков представлен на рисунке 8);
- СБМП-60/3D Pro (УЗ,БСИ) - комплектация Pro c ультразвуковым датчиком и устройством бесконтактного ввода диаметра и дистанции до диска (общий вид станков представлен на рисунке 9);
- СБМП-60/3D Pro (УЗ,ТЛУ) - комплектация Pro c ультразвуковым датчиком и
точечным лазерным указателем (общий вид станков представлен на рисунке 9);
- СБМП-60/3D Pro (УЗ,ЭМВ,БСИ) - комплектация Pro с ультразвуковым датчиком, электромеханическим валом и устройством бесконтактного ввода диаметра и дистанции до диска (общий вид станков представлен на рисунке 9);
- СБМП-60/3D Pro (УЗ,ЭМВ) - комплектация Pro с ультразвуковым датчиком и электромеханическим валом (общий вид станков представлен на рисунке 9);
- СБМП-60/3D Pro (УЗ,ЭМВ,ТЛУ) - комплектация Pro с ультразвуковым датчиком, электромеханическим валом и точечным лазерным указателем (общий вид станков представлен на рисунке 9).
Станки модификации СБМП-200 выпускаются в трех комплектациях:
- СБМП-200 - базовая комплектация (общий вид станков представлен на рисунке 11);
- СБМП-200 Ст - комплектация Стандарт (общий вид станков представлен на рисунке 12);
- СБМП-200 Л - комплектация Люкс (общий вид станков представлен на рисунке 13).

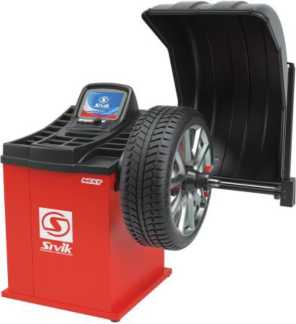

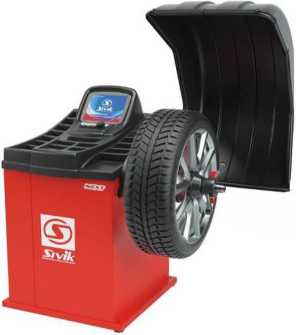

Рисунок 1 - Общий вид станков СБМП-60/XT

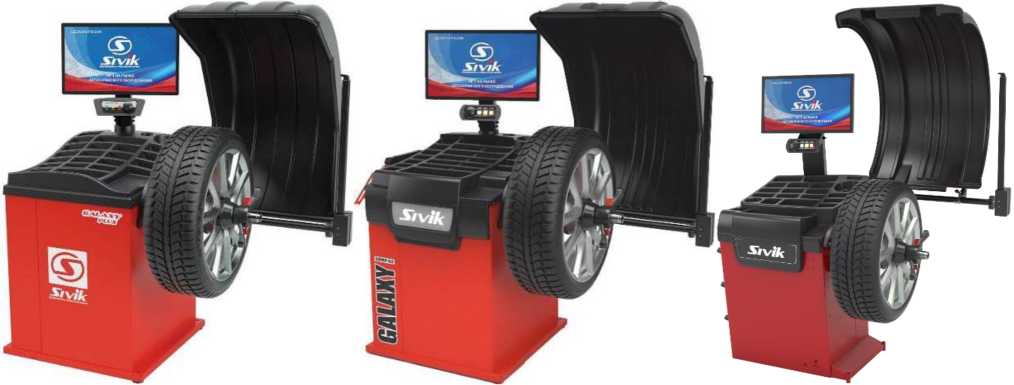

Рисунок 3 - Общий вид станков СБМП-60/3D
Рисунок 4 - Общий вид станков СБМП-60/3D Л
Рисунок 5 - Общий вид станков СБМП-60/3D Plus
Рисунок 6
Общий вид станков СБМП-60^ Plus (УЗ) и СБМП-60^ Plus (УЗ,ТЛУ)

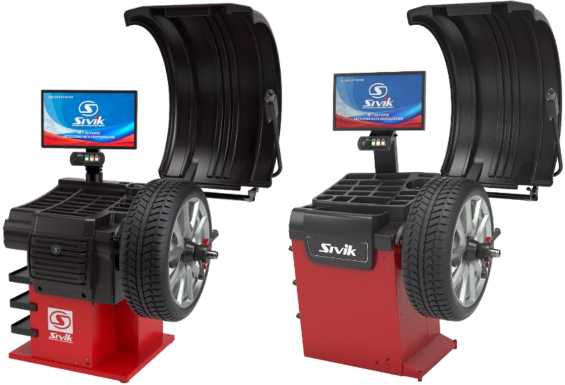

Рисунок 7 - Общий вид станков СБМП-60/3D Plus (ЭВМ)

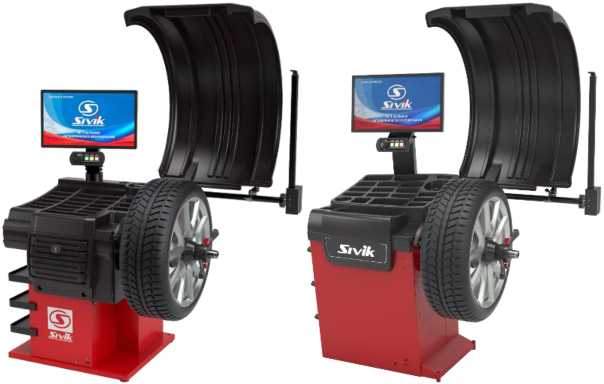

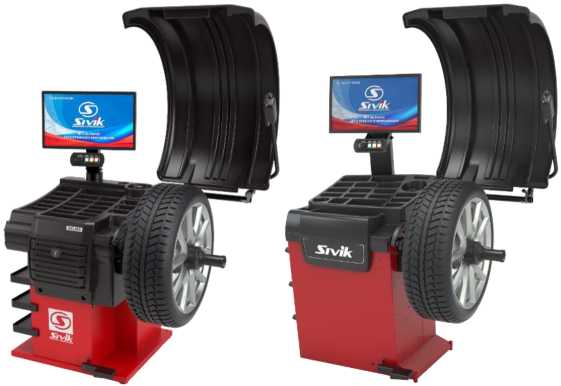

Рисунок 8 - Общий вид станков СБМП-60^ Plus (УЗ,ЭМВ) и СБМП-60/SD Plus (УЗ,ЭМВ,ТЛУ)

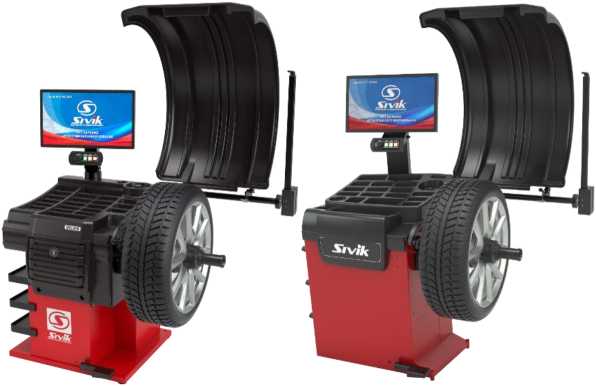

Рисунок 9 - Общий вид станков СБМП-60/SD Pro (УЗ,БСИ), СБМП-60/SD Pro (УЗ,ЭМВ,БСИ) СБМП-60/SD Pro (УЗ,ТЛУ), СБМП-60/SD Pro (УЗ,ЭМВ) и СБМП-60/SD Pro (УЗ,ЭМВ,ТЛУ)

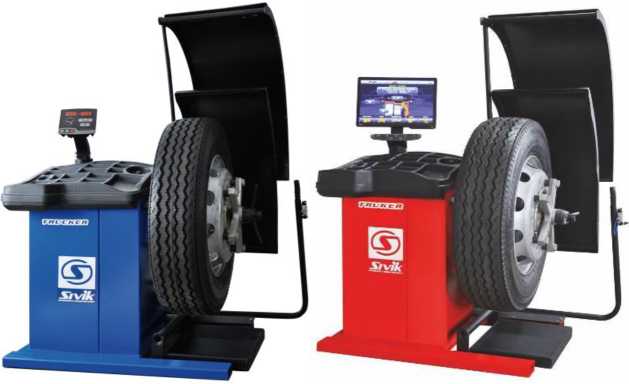

Рисунок 11 - Общий вид станков СБМП-200

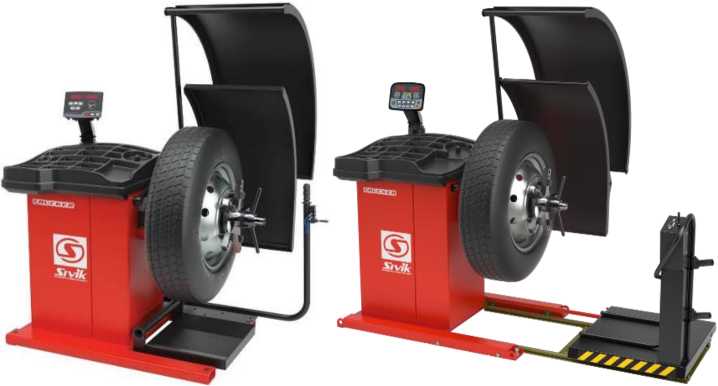

Рисунок 12 - Общий вид станков СБМП-200 Ст

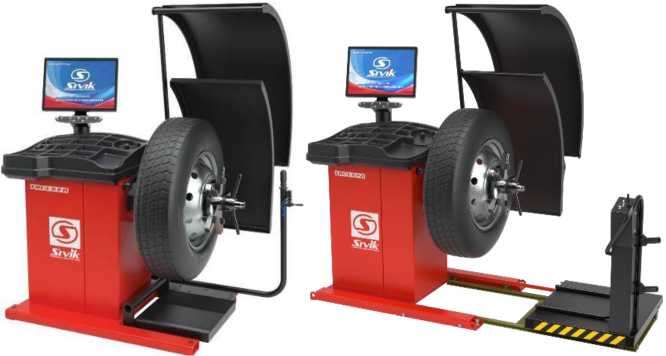

Рисунок 13 - Общий вид станков СБМП-200 Л Пломбирование станков не предусмотрено.
Программное обеспечение
Программное обеспечение станков (далее по тексту - ПО) по аппаратному обеспечению является полностью встроенным (у всех модификаций и комплектаций за исключением модификации СБМП-60/3D комплектации Pro) или частично встроенным (у модификации СБМП-60/3D комплектации Pro).
У модификации СБМП-60/3D комплектации Pro метрологически значимая часть ПО является встроенной.
Программное окружение встроенного ПО в виде операционной системы, среды исполнения, драйверов и т.п. отсутствует.
Измерение аппаратного окружения встроенного ПО не предусмотрено конструкцией и не требуют дополнительных проверок.
Нормирование метрологических характеристик проведено с учетом влияния ПО.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение для модификации | ||||
|
СБМП-60/XT |
СБМП-60/XT Lite |
СБМП-60/3D |
СБМП-60/3D Lite |
СБМП- 200 | |
|
Идентификационное наименование ПО |
СБМП-60/XT |
СБМП-60/XT Lite |
СБМП-60/3D |
СБМП-60/3D Lite |
СБМП- 200 |
|
Номер версии (идентификационный номер) ПО |
5.X.X |
5.X.X |
5.X.X |
5.X.X |
5.X.X |
|
Цифровой идентификатор |
недоступен | ||||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | |
|
СБМП-60/ХТ СБМП-60/ХТ Lite СБМП-60^ СБМП-60^ Lite |
СБМП-200 | |
|
Диапазон измерений дисбаланса, гмм |
от 0 до 31000 |
от 0 до 90000 |
|
Пределы допускаемой абсолютной погрешности измерений дисбаланса, гмм: - для колес легковых автомобилей - для колес грузовых автомобилей |
±800 — |
±1080 ±4200 |
|
Диапазон измерений углового положения компенсирующей массы, ° |
от 0 до 360 | |
|
Пределы допускаемой абсолютной погрешности измерений углового положения компенсирующей массы, ° |
±6 | |
|
Радиальное и торцевое биение контрольных роторов КС 009.000.00-01 СБ, мм, не более |
0,5 | |
|
Масса контрольных грузов, г: - КС 009.010.01-04 - КС 009.010.00-01 СБ - КС 009.010.00-00 СБ |
от 4,8 до 5,2 от 49,8 до 50,2 от 99,8 до 100,2 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификации | |||||
|
СБМП-60/ХТ |
СБМП-60/ХТ Lite |
СБМП-60/3D |
СБМП-60/3D Lite |
СБМП-200 | ||
|
Тип станка |
стационарный | |||||
|
Привод |
электромеханический с ременной передачей | |||||
|
Диапазон масс балансируемых колес, кг |
от 10 до 70 |
от 10 до 200 | ||||
|
Наибольший наружный диаметр балансируемых колес, мм |
900 |
1200 | ||||
|
Частота вращения балансируемого колеса, об/мин: - при измерениях колеса легкового автомобиля - при измерениях колеса грузового автомобиля |
165 — |
от 150 до 200 100 | ||||
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 187 до 242 от 49 до 51 | |||||
|
Потребляемая мощность, Вт, не более |
350 | |||||
|
Габаритные размеры (с поднятым кожухом), мм, не более: - длина - ширина - высота |
1050 (1210) 1360 1300 (1590) |
1050 (1210) 1360 1300 (1590) |
1090 (1210)1 1080 (1075)2 1180 (1180)3 1180 (830)4 1360 (1370)1,2 1405 (1335)3,4 1450 (1590)1,2 1850 (1850)3,4 |
1050 (1210) 1290 1450 (1590) |
1420(1970) 1480(1320)1 2150(2150)2 1690(1420)1 1460(1720)2 | |
|
Масса, кг, не более |
140 |
140 |
1401,2 1553,4 |
135 |
280 | |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от 10 до 35 | |||||
|
Исполнение по ГОСТ 15150-69 |
УХЛ4.2 | |||||
|
Средняя наработка на отказ, ч |
1920 | |||||
Продолжение таблицы 3
|
Наименование характеристики |
Значение для модификации | ||||
|
СБМП-60/ХТ |
СБМП-60/ХТ Lite |
СБМП-60/3D |
СБМП-60/3D Lite |
СБМП-200 | |
|
Сервисные функции |
автоматический поворот к месту установки груза; система самодиагностики; речевое сопровождение |
автоматический поворот к месту установки груза; система самодиагностики; пневматический лифт | |||
|
Примечания: 1 - базовая комплектация; 2 - комплектация Люкс; 3 - комплектации Plus; Plus (УЗ); Plus (УЗ,ТЛУ); Plus (ЭМВ); Plus (УЗ, ЭМВ); Plus (УЗ, ЭМВ,ТЛУ); 4 - комплектации Pro (УЗ, БСИ); Pro (УЗ, ЭМВ, БСИ); Pro (УЗ, ТЛУ); Pro (УЗ, ЭМВ); Pro (УЗ,ЭМВ,ТЛУ) | |||||
Знак утверждения типа
наносится на маркировочную табличку, на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование и обозначение |
Количество для модификации, шт. (экз.) | ||||
|
СБМП-60/ХТ |
СБМП-60/ХТ Lite |
СБМП-60/3D |
СБМП-60/3D Lite |
СБМП- 200 | |
|
Станок |
1 |
1 |
1 |
1 |
1 |
|
Монитор |
— |
— |
1 |
1 |
13 2 — |
|
Кабель DVI |
— |
— |
1 |
1 |
13 2 — |
|
Кабель питания монитора |
— |
— |
1 |
1 |
13 2 — |
|
Кожух |
1 |
1 |
— |
1 |
1 |
|
Кожух со второй линейкой |
— |
— |
11, 3, 4, 7 _5, 6, 8-14 |
— |
— |
|
Линейка электромеханическая вторая |
1 |
— |
— |
— |
1 |
|
Устройство бесконтактного ввода |
115 |
— |
110,11 |
— |
— |
Продолжение таблицы 4
|
Наименование и обозначение |
Количество для модификации, шт. (экз.) | ||||
|
СБМП-60/ХТ |
СБМП-60/ХТ Lite |
СБМП-60/3D |
СБМП-60/3D Lite |
СБМП-200 | |
|
Ключ разблокирования колеса |
— |
— |
17,8,9,11,12,13 _1,3,4,5,6,10,14 |
— |
— |
|
Пластина калибровочная с опорой |
— |
— |
16,9,14 1,3,4,5,7,8,10-13 — |
— |
— |
|
Кожух с УЗ датчиком |
— |
— |
15,6,8-14 1,3,4,7 — |
— |
— |
|
Вал резьбовой с болтом |
1 |
1 |
11, 3-6,10,14 7,8, 9,11-13 — |
1 |
1 |
|
Переходник шестигранный |
1 |
1 |
11, 3-6,10,14,16 7,8, 9,11-13 — |
1 |
1 |
|
Конус 078:114 |
1 |
1 |
1 |
1 |
115 |
|
Конус 062:82 |
1 |
1 |
1 |
1 |
115 |
|
Конус 043:70 |
1 |
1 |
1 |
1 |
115 |
|
Комплект «Джип» (Конус 097:160 с кольцом) |
115 |
115 |
115 |
115 |
115 |
|
Конус двухсторонний □ 108-174 с кольцом |
1 |
1 |
1 |
1 |
115 |
|
Фланец в сборе Адаптер фланцевый |
115 |
115 |
115 |
115 |
115 |
|
Гайка с кольцом и чашкой |
1 |
1 |
11, 3-6,10,14 7-9,11-13 — |
1 |
115 |
|
Г айка с кольцом |
— |
— |
— |
— |
1 |
|
Втулка прижимная с кольцом и чашкой |
— |
— |
1 7- 9,11-13 1, 3-6,10,14 — |
— |
— |
|
Шнур сетевой |
1 |
1 |
1 |
1 |
1 |
|
Калибр линеек |
1 |
1 |
1 |
1 |
— |
|
Калибр линейки |
— |
— |
— |
— |
1 |
|
Клещи для установки и снятия грузов |
1 |
1 |
1 |
1 |
1 |
|
Упаковка |
1 |
1 |
1 |
1 |
1 |
|
Кронциркуль |
— |
1 |
15,6,8-14 1,3,4,7 — |
1 |
1 |
|
Сербок для снятия липких грузов Скребок для липких грузов STR-40 |
1 |
— |
1 |
1 |
115 |
|
Кольцо дистанционное |
1 |
1 |
1 |
1 |
— |
|
Винт М4 |
— |
— |
4 |
4 |
43 2 — |
|
Винт М6х14 |
— |
— |
2 |
2 |
— |
|
Комплект для крепления основных частей конструкции |
— |
— |
— |
— |
1 |
|
Винт М6 с шайбой |
— |
— |
5 |
5 |
— |
Продолжение таблицы 4
|
Наименование и обозначение |
Количество для модификации, шт. (экз.) | ||||
|
СБМП-60/ХТ |
СБМП-60/ХТ Lite |
СБМП-60/3D |
СБМП-60/3D Lite |
СБМП- 200 | |
|
Болт М12х35 Болт М12 с шайбой |
1 |
1 |
11, 3 4-14 — |
1 |
— |
|
Болт М10 с шайбой и шайбой пружинной |
4 16 — |
— |
— |
— |
— |
|
Болт М6 с шайбой (для крепления стойки) |
— |
— |
— |
— |
23 2 — |
|
Болт М4 с шайбой |
— |
— |
— |
— |
2 — 43 |
|
Г айка М8 с шайбой |
— |
— |
24-14 —1, 3 |
— |
— |
|
Кронштейн монитора Стойка монитора |
— |
— |
1 |
1 |
13 2 — |
|
Комплект конусов малой конустности |
115 |
115 |
115 |
115 |
115 |
|
Адаптер 5 рычажный |
— |
— |
— |
— |
1 |
|
Адаптер 4 рычажный |
— |
— |
— |
— |
1 |
|
Кольцо упорное в сборе |
— |
— |
— |
— |
1 |
|
Болт упорный в сборе |
— |
— |
— |
— |
9 |
|
Болт Болт М10 (для крепления кольца упорного) |
— |
— |
— |
— |
2 |
|
Клещи отжимные |
115 |
115 |
115 |
115 |
115 |
|
Устройство подачи ленточных грузов |
— |
— |
115 |
— |
— |
|
Ролик |
— |
— |
р-14,16 1 — |
— |
— |
|
Рукоятка управления |
— |
— |
— |
— |
1 |
|
Приспособление Ротор контрольный |
115 |
115 |
115 |
115 |
115 |
|
Контрольный ротор КС 009.000.00-01 СБ |
115 |
115 |
115 |
115 |
115 |
|
Контрольный ротор КС 022.000.00 СБ |
— |
— |
— |
— |
115 |
|
Контрольные грузы КС 009.010.00-01 СБ |
215 |
215 |
215 |
215 |
215 |
|
Контрольные грузы КС 009.010.00-00 СБ |
— |
215 |
115 |
115 |
215 |
Продолжение таблицы 4
|
Наименование и обозначение |
Количество для модификации, шт. (экз.) | ||||
|
СБМП-60/ХТ |
СБМП-60/ХТ Lite |
СБМП-60/3D |
СБМП-60/3D Lite |
СБМП- 200 | |
|
Руководство по эксплуатации |
1 |
1 |
1 |
1 |
1 |
|
Методика поверки СБМП.000.01 МП |
1 |
1 |
1 |
1 |
1 |
|
Примечания: 1 - базовая комплектация; 2 - комплектация Стандарт; 3 - комплектация Люкс; 4 - комплектация Plus с электромеханической линейкой (СБМП-60/SD Plus); 5 - комплектация Plus c ультразвуковым датчиком (СБМП-60/SD Plus (УЗ)) 6 - комплектация Plus c ультразвуковым датчиком и точечным лазерным указателем (СБМП-60/SD Plus (УЗ, ТЛУ)) 7 - комплектация Plus с электромеханической линейкой и электромеханическим валом (СБМП-60/SD Plus (ЭМВ)) 8 - комплектация Plus с ультразвуковым датчиком и электромеханическим валом (СБМП-60/SD Plus (УЗ, ЭМВ)) 9 - комплектация Plus с ультразвуковым датчиком, электромеханическим валом и точечным лазерным указателем(СБМП-60/3D Plus (УЗ, ЭМВ, ТЛУ)) 10 - комплектация Plus c ультразвуковым датчиком и устройством бесконтактного ввода диаметра и дистанции до диска (СБМП-60/SD Plus (УЗ, БСИ)) 11 - комплектация Pro с ультразвуковым датчиком, электромеханическим валом и устройством бесконтактного ввода диаметра и дистанции до диска (СБМП-60/SD Pro (УЗ, ЭМВ, БСИ)) 12 - комплектация Pro с ультразвуковым датчиком, электромеханическим (СБМП-60/SD Plus (УЗ, ЭМВ)) 13 - комплектация Pro с ультразвуковым датчиком, электромеханическим валом и точечным лазерным указателем(СБМП-60/3D Pro (УЗ, ЭМВ, ТЛУ)) 14 - комплектация Pro с ультразвуковым датчиком и точечным лазерным указателем (СБМП-60^ Pro (УЗ, ТЛУ)) 15 - по отдельному заказу | |||||
Сведения о методах измерений
приведены в разделе 5 руководств по эксплуатации
Нормативные документы
Государственная поверочная схема для средств измерений плоского угла, утвержденная Приказом Росстандарта № 2482 от 26.11.2018 г.
Государственная поверочная схема для средств измерений массы, утвержденная Приказом Росстандарта № 2818 от 29.12.2018 г.
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная Приказом Росстандарта № 2840 от 29.12.2018 г.
СВТП.404492.002 ТУ Станки балансировочные СБМП-60/XT, СБМП-60/XT Lite, СБМП-60^, СБМП-60^ Lite, СБМП-60, СБМП-40, СБМК-60, СБР-40, СБМП-200.
Технические условия
Другие Станки балансировочные
