Блоки детектирования БДИГ-31П2
| Номер в ГРСИ РФ: | 27025-04 |
|---|---|
| Производитель / заявитель: | ФГУП НИЦ "СНИИП", г.Москва |
|
27025-04: Описание типа
2024-27025-04.pdf
|
Скачать | 278.6 КБ |
Для измерения мощности экспозиционной дозы фотонного излучения и других физических величин, которые могут быть выражены через мощность экспозиционной дозы в системах контроля за нераспространением радиоактивных веществ и ядерных материалов, а также в системах радиационного контроля, в составе дозиметрической аппаратуры.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 27025-04 |
| Действует | по 18.11.2029 |
| Наименование | Блоки детектирования |
| Модель | БДИГ-31П2 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f5914741-fb24-9973-ed33-548eba6401ea |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Источник информации | CD 2004г |
| Технические условия на выпуск | АБЛК.418271.401 ТУ |
| Класс СИ | 38.01 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | 24.12.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | 24.12.2019 |
| Номер сертификата | 17782 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 2100 п. 24 от 24.12.201412д от 10.12.09 п.24005д2 от 25.05.04 п.52 |
Производитель / Заявитель
Закрытое акционерное общество «СНИИП-КОНВЭЛ»(ЗАО «СНИИП-КОНВЭЛ»), г. Москва
Россия
123060, ул.Расплетина, 5. Тел.192-79-47, факс 192-99-07, E-mail: conveln@sniip.ru
Поверка
| Методика поверки / информация о поверке | АБЛК.418271.401-01 РЭ, Раздел 9 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 423 (98%) |
| Неуспешных поверок (СИ непригодно) | 9 (2 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
27025-04: Описание типа
2024-27025-04.pdf
|
Скачать | 278.6 КБ |
Описание типа
Назначение
Блоки детектирования БДИГ-31П2 (далее - блоки) предназначены для измерений мощности экспозиционной дозы фотонного излучения и других физических величин, которые могут быть выражены через мощность экспозиционной дозы.
Описание
В блоках применены комбинированные сцинтилляционные детекторы. Излучение, взаимодействуя с веществом детекторов, приводит к вспышке света, которая преобразуется в электронный импульс с помощью фотоэлектронного умножителя (ФЭУ). Режим работ ФЭУ задается с помощью делителя напряжения, запитанного от высоковольтного преобразователя напряжения. Сигнал с ФЭУ усиливается зарядочувствительным усилителем и поступает на формирователь, представляющий собой последовательно соединенный компаратор и одновибратор. На выходе формирователя присутствуют логические сигналы с амплитудой 5 В, длительностью 3 мкс. На линию связи сигнал поступает через выходной каскад, выполненный ввиде эмиттерного повторителя с выходным сопротивлением 50 Ом.
Электронные компоненты расположены на 4-ч печатных платах. Конструкция корпусовблоков пылебрызгозащищенная.

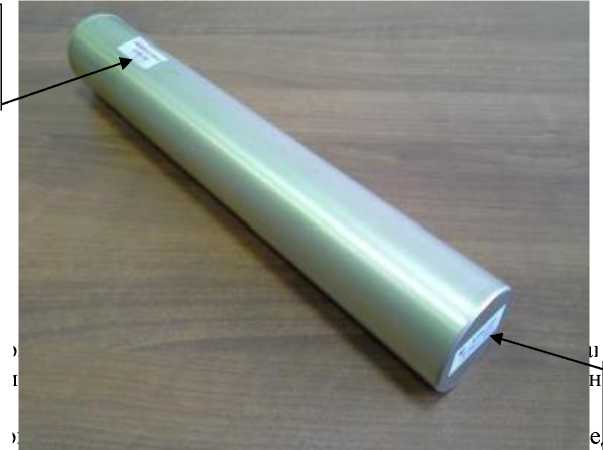

Внешний вид и схема пломбировки блока детектирования БДИГ-31П2 от несанкционированного доступа представлены на рисунках 1 и 2.
Рисунок 1 - Внешний вид блока детектирования БДИГ-31П2
Место пломбирования от несанкционированного доступа
Место
н кционирсеанного омерзаводского
номера и знака
Рисунок 2 - Схема пло доступа, м
Заводской но „типа-* наносится типографским способом на табличку, расположенную на нижней части блоков. Формат заводского номера цифровой. Нанесение знака поверки на средство измерений не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Регистрация гамма-излучения в диапазоне энергий, кэВ |
от 10 до 1250 |
|
Диапазон измерений мощности экспозиционной дозы гамма-излучения, мкР.ч-1 |
от 10 до 2,5 • 103 |
|
Чувствительность к мощности дозы фотонного излучения составляет: - для радионуклида 137Cs, с’1-мкР’1-ч - для радионуклида 60Co, с’1-мкР’1-ч |
25,0±20 % 12,1±20 % |
|
Пределы допускаемой основной относительной погрешности измерения мощности экспозиционной дозы при доверительной вероятности 0,95, % |
±25 |
|
Пределы допускаемой дополнительной погрешности измерения чувствительности на каждые 10 °С изменения температуры, % |
±2 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Уровень собственного фона блока, с-1, не более |
30 |
|
Нестабильность чувствительности за 8 ч, %, не более |
5 |
|
Время установления рабочего режима, мин, не более при отрицательных температурах, мин, не более |
15 30 |
|
Время непрерывной работы, ч |
не ограничено |
|
Рабочие условия: - температура окружающего воздуха, °С - верхнее значение относительной влажности притемпературе 35 °С, % атмосферное давление, кПа |
от -30 до +50 95 от 84 до 106,7 |
|
Питание от источника постоянного тока напряжением, В |
12 |
|
Потребляемая мощность, Вт, не более |
1,15 |
|
Габаритные размеры, мм, не более - диаметр - длина |
68 420 |
|
Масса, кг, не более |
2 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Наработка на отказ блока, ч, не менее |
30000 |
|
Срок службы, лет, не менее |
10 |

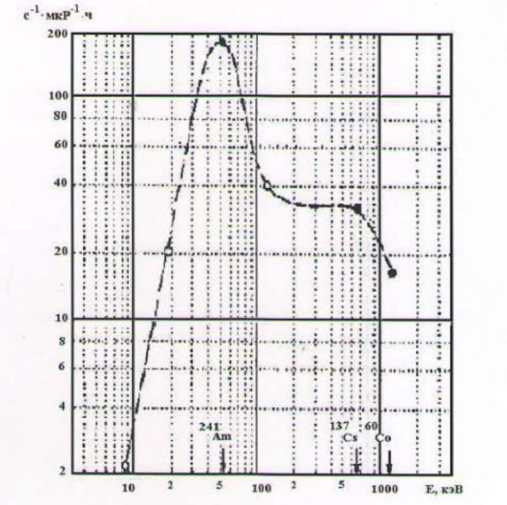

Энергетическая зависимость чувствительности не отличается от графика,
приведенного на рисунке 3 более чем в 1,8 раза, в диапазоне энергий от 10 до 120 кэВ, отношение значения чувствительности для излучения 60Со к значению для излучения 137Cs 0,506 ± 10%.
Рисунок 3 - Зависимость чувствительности S (с’1-мкР’1-ч) от эффективнойэнергии фотонов Е (кэВ)
Анизотропная чувствительность должна соответствовать приведенной на рисунке 4 сотклонением 9=90° не более 10%.
Рисунок-4 Типовая зависимость анизотропии S(9)/S(0) от угла падения фотонов 9 (град.) с осьюсимметрии блока
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации АБЛК.418271.401-01 РЭ типографским или иным способом и на прибор по технологии предприятия изготовителя.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество шт. |
|
Блок детектирования БДИГ-31П2 |
АБЛК.418271.401-01 |
1 |
|
Розетка РС7ТВ* |
АВО.363.047 ТУ |
1 |
|
Руководство по эксплуатации |
АБЛК.418271.401-01 РЭ |
1 |
|
Свидетельство о первичной поверке |
1 | |
|
Примечание - * розетка РС7ТВ поставляется по требованию Заказчика | ||
Сведения о методах измерений
приведены в разделе 4 «Устройство и работа» документа АБЛК.418271.401-01 РЭ «Блок детектирования БДИГ-31П2. Руководство по эксплуатации».
Нормативные документы
ГОСТ 27451-87 - Средства измерений ионизирующих излучений. Общие техническиеусловия;
ГОСТ 25935-83 - Приборы дозиметрические. Методы измерения основных параметров;
АБЛК.418271.401-01 ТУ - Блок детектирования БДИГ-31П2. Технические условия.
