Преобразователи радиоизотопные РП-24
| Номер в ГРСИ РФ: | 27026-20 |
|---|---|
| Производитель / заявитель: | ОАО "Союзцветметавтоматика", г.Москва |
Преобразователи радиоизотопные РП -24 предназначены для бесконтактных измерений плотности жидких сред и пульп.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 27026-20 |
| Наименование | Преобразователи радиоизотопные |
| Модель | РП-24 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 31.12.2025 |
Производитель / Заявитель
Акционерное Общество "Союзцветметавтоматика" (АО "Союзцветметавтоматика"), г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 6 |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 27026-20: Описание типа СИ | Скачать | 347.7 КБ | |
| 27026-20: Методика поверки | Скачать | 7 MБ |
Описание типа
Назначение
Преобразователи радиоизотопные РП-24 предназначены для бесконтактных измерений плотности жидких сред и пульп.
Описание
Принцип действия преобразователей радиоизотопных РП -24 (далее - преобразователи) основан на зависимости ослабления потока гамма-излучения от плотности измеряемой среды. Поток гамма-квантов источника излучения проникает через объект измерения с измеряемой средой и регистрируется сцинтилляционным счетчиком, который преобразует энергию гамма-квантов в электрические импульсы. Электрические импульсы, несущие информацию о плотности измеряемой среды, поступают в блок обработки информации, где анализируются микропроцессорной схемой и преобразуются в значение плотности.
Конструктивно преобразователь состоит из блока гамма источника типа БГИ-А (с источником Cs-137) или типа ОСГИ (с источником Na-22), блока детектирования БД-30 или БД-30Ех (далее - БД-30 или БД-30Ех) и блока обработки информации БОИ-22 или БОИ-22Н (далее - БОИ-22 или БОИ-22Н). БД-30 и БД-30Ех имеют отличия в конструктивном исполнении корпуса: БД-30 имеет облегченный корпус, ручку для переноски и кабельный ввод, БД-30Ех имеет усиленный корпус и клеммную коробку, ручка для переноски отсутствует. БОИ-22Н и БОИ-22 имеют отличия в конструктивном исполнении корпуса: БОИ-22Н имеет навесное исполнение, БОИ-22 - щитовое исполнение.
Блок гамма-источника предназначен для формирования пучка гамма-квантов и защиты обслуживающего персонала от воздействия излучения; БД-30 (БД-30Ех) предназначен для преобразования поступающего на детектор потока гамма-излучения в пропорциональную ему среднюю частоту следования импульсов. Электрические импульсы, несущие информацию о плотности среды, с выхода БД-30 (БД-30Ех) по линии питания поступают на БОИ-22
(БОИ-22Н), который предназначен для формирования напряжений питания и нагрева БД-30 (БД-30Ех), индикации измеряемых, рабочих и сервисных параметров на жидкокристаллическом индикаторе, формирования токового, релейного, дискретного и световых выходных сигналов. Максимальная длина линии связи между БД-30 (БД-30Ех) и БОИ-22 (БОИ-22Н) 500 м.
По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха БД-30, БД-30Ех относятся к группе С4, БОИ-22, БОИ-22Н - к группе В4 в соответствии с ГОСТ Р 52931-2008.

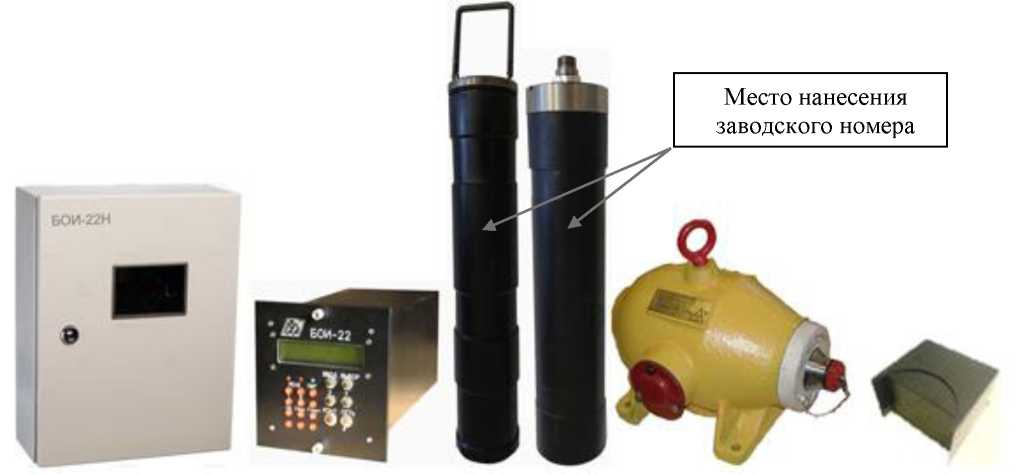

Общий вид преобразователей представлен на рисунке 1.
БОИ-22Н БОИ-22 БД-30 БД-30Ех БГИ-А ОСГИ Na-22
в защитном экране
Рисунок 1 - Общий вид преобразователей

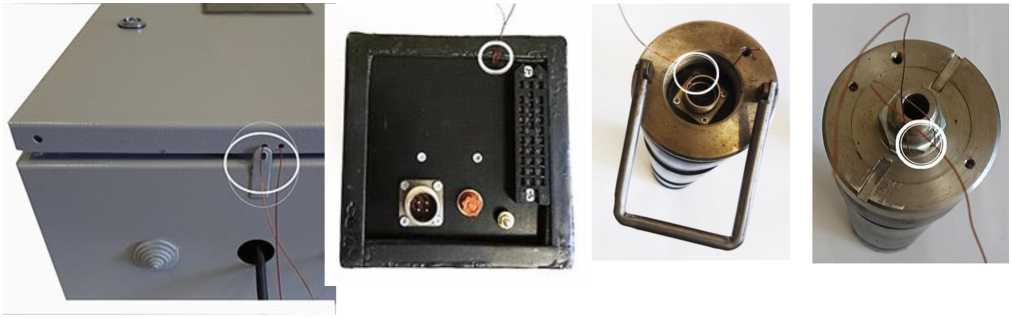

Блоки БОИ-22Н, БОИ-22, БД-30, БД-30Ех для защиты от несанкционированного доступа пломбируются одноразовой пломбой. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
БОИ-22Н БОИ-22 БД-30 БД-30Ех
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с
Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний плотности, кг/м3 |
от 500 до 3500 |
|
Диапазон измерений плотности, кг/м3 |
от 600 до 1700 |
|
Пределы допускаемой систематической составляющей основной приведенной к верхнему значению диапазона измерений погрешности (у), %: - с источником Cs-137 - с источником Na-22 |
±0,5 ±1,0 |
|
Предел допускаемого среднего квадратического отклонения (СКО) случайной составляющей основной приведенной к верхнему значению диапазона измерений погрешности, % |
0,5YI |
|
Пределы допускаемой дополнительной приведенной к верхнему значению диапазона измерений погрешности при изменении температуры окружающего воздуха на каждые 10 оС, %: - с источником Cs-137 - с источником Na-22 |
±0,4 ±0,8 |
|
Примечания: Пределы допускаемой систематической составляющей основной приведенной к верхнему значению диапазона измерений погрешности с источником Cs-137 нормированы при установленной постоянной времени 60 с и скорости счета гамма-квантов N > 3250 имп/с; Пределы допускаемой систематической составляющей основной приведенной к верхнему значению диапазона измерений погрешности с источником Na-22 нормированы при установленной постоянной времени 150 с и скорости счета гамма-квантов N > 85 имп/с. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 187 до 242 50±1 |
|
Потребляемая мощность, В^А, не более |
40 |
|
Длина линии, соединяющая БД-30 (БД-30Ех) и БОИ-22 (БОИ-22Н), м, не более |
500 |
|
Время установления рабочего режима, мин, не более |
120 |
|
Время непрерывной работы, ч, не менее |
24 |
|
Габаритные размеры БД-30, мм, не более: - диаметр - высота |
90 540 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры БД-30Ех, мм, не более: | |
|
- диаметр |
90 |
|
- высота |
560 |
|
Габаритные размеры БОИ-22, мм, не более: | |
|
- ширина |
160 |
|
- глубина |
342 |
|
- высота |
170 |
|
Габаритные размеры БОИ-22Н, мм, не более: | |
|
- ширина |
310 |
|
- глубина |
165 |
|
- высота |
395 |
|
Масса, кг, не более: | |
|
- блок детектирования БД -30 |
5 |
|
- блок детектирования БД-30Ех |
8 |
|
- блок обработки информации БОИ -22 |
5 |
|
- блок обработки информации БОИ -22Н |
8 |
|
Условия эксплуатации блоков детектирования БД -30, БД-30Ех: | |
|
- температура окружающей среды, оС |
от -30 до +50 |
|
- относительная влажность окружающей среды при температуре 35 оС, | |
|
без конденсации влаги, %, не более |
95 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Условия эксплуатации блоков обработки информации БОИ -22, БОИ-22Н: | |
|
- температура окружающей среды, оС |
от 5 до 50 |
|
- относительная влажность окружающей среды при температуре 35 оС, | |
|
без конденсации влаги, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Назначенный срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
20 000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Блок детектирования БД-30 или Блок детектирования БД -30ЕХ |
2Е2.221.025 2Е2.221.025-09 |
1 шт. |
|
Блок обработки информации БОИ-22 или Блок обработки информации БОИ -22Н |
2Е2.222.124 2Е2.222.124-01 |
1 шт. |
|
Блок гамма-источника БГИ-А (Cs-137) Блок гамма-источника ОСГИ (Na-22) |
4363-046-04641807-05 2Е6.430.535 |
1 шт.1 |
|
Рама монтажная |
2Е4.137.130 |
1 шт.1 |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Пластины-имитаторы плотности |
2Е8.611.910 |
1 шт.1 |
|
Руководство по эксплуатации |
2Е1.400.016 РЭ |
1 экз.2 |
|
Паспорт |
2Е1.400.016 ПС |
1 экз. |
|
Методика поверки (копия) |
МП 72-221-2020 |
1 экз.2 |
|
1в зависимости от заказа 2 допускается поставка из расчета 1 экз. на 6 преобразователей в один адрес | ||
Поверка
осуществляется по документу МП 72-221-2020 «ГСИ. Преобразователи радиоизотопные РП-24.
Методика поверки», утвержденному УНИИМ - филиалом ФГУП «ВНИИМ им.Д.И.Менделеева» 19.10.2020 г.
Основные средства поверки:
ГСО 8579-2004 плотности жидкости (РЭП-1), плотность 683,84 кг/м3, абсолютная погрешность ±0,05 кг/м3 при Р=0,95;
ГСО 8106-2002 плотности жидкости (РЭП-12), плотность 1091,97 кг/м3, абсолютная погрешность ±0,05 кг/м3 при Р=0,95;
ГСО 8102-2002 плотности жидкости (РЭП-8), плотность 1622,69 кг/м3, абсолютная погрешность ±0,05 кг/м3 при Р=0,95;
секундомер механический СОСпр-2б-2, диапазон измерений от 0 до 600 с, абсолютная погрешность ±0,6 с, рег. № 11519-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
Сведения о методах измерений
приведена в руководстве по эксплуатации.
Нормативные документы
Приказ Росстандарта от 01.11.2019 № 2603 Об утверждении Государственной поверочной схемы для средств измерений плотности;
ГОСТ 20180-91 Плотномеры радиоизотопные жидких сред и пульп. Общие технические условия;
ТУ 4363-039-04641807-20 Преобразователь радиоизотопный РП-24. Технические условия.
