Вольтметры амплитудные цифровые ВА 11

Назначение

Вольтметры амплитудные цифровые ВА 11 (далее вольтметр) предназначены для измерения постоянного и переменного испытательных напряжений в составе измерительных систем установок высокого напряжения по ГОСТ 17512-82, МЭК 60060-2 «Техника испытаний высоким напряжением. Часть 2. Измерительные системы».

Описание

Принцип действия вольтметра заключается в приеме напряжения с низковольтного плеча делителя высокого напряжения, его фильтрации, усилении, амплитудном детектировании и цифровом преобразовании с помощью АЦП. Центральный процессор преобразует цифровые коды в значения напряжения (кВ) и передает эти значения для визуального отображения на индикаторах.

Вольтметр содержит три работающих независимо и параллельно канала измерений и обеспечивает одновременную индикацию двух любых (по выбору оператора) значений напряжения из ряда:

Um - амплитудное значение напряжения переменного тока промышленной частоты 50 Гц;

иm   - амплитудное значение напряжения переменного тока промышленной частоты

50 Гц, деленное на V2;

Ueff - среднеквадратическое значение напряжения переменного тока промышленной частоты 50 Гц;

U_ - напряжение постоянного тока.

В вольтметре предусмотрена также возможность измерения тока утечки в изоляции объекта испытаний i_ (мкА) с внешнего аналогового датчика тока. Вольтметр автоматически учитывает коэффициент деления внешнего делителя высокого напряжения. В долговременной памяти сохраняются четыре значения коэффициента деления.

Вольтметр автоматически регистрирует значения напряжения пробоя изоляции с выдачей управляющего сигнала в испытательную установку и способен регистрировать текущее значение напряжения по внешнему сигналу. Предусмотрена возможность фиксации оператором показаний на обоих индикаторах в любой момент измерений и возврат в режим измерения текущих значений. На лицевой панели вольтметра размещены органы управления режимами работы и модуль индикации. На задней панели расположены разъемы для подключения измерительного кабеля напряжения, датчика тока и кабеля питания. Вольтметр выпускается в двух исполнениях: в виде настольного прибора и прибора, встраиваемого в приборную стойку.

Применяется для испытаний электрической прочности изоляции в испытательных лабораториях энергетических предприятий, в производстве высоковольтного оборудования.

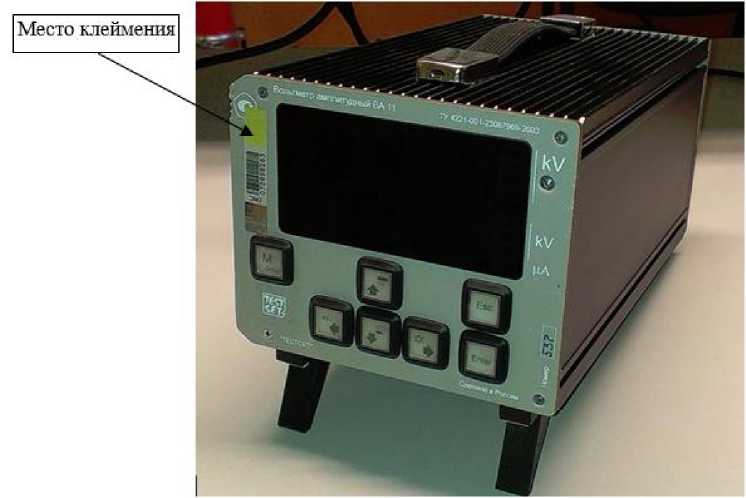

Рисунок 1 Общий вид амплитудного вольтметра

Технические характеристики

Таблица 1

Знак утверждения типа

наносится на лицевую панель прибора методом шелкографии и в эксплуатационной документации на титульных листах типографским способом

Комплектность

В комплект поставки каждого вольтметра входят:

1

1

1

(По отдельному заказу)

1

1

1

вольтметр амплитудный цифровой ВА 11

кабель питания (съемный)

измерительный кабель

внешний датчик тока (измерительный преобразователь) плавкая вставка

руководство по эксплуатации ТС.422129.001 РЭ

(включая раздел 9 Методика поверки)

укладочная коробка

Поверка

осуществляется в соответствии с методикой поверки, приведенной в разделе 9 руководства по эксплуатации ТС.422129.001 РЭ «Вольтметр амплитудный цифровой ВА 11», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в марте 2004 г.

Основные средства поверки:

- калибратор В1-9, используемый диапазон переменного напряжения 1-100 В, частота 50 Гц, погрешность ±0,1 %.

- калибратор   В1-8, используемый диапазон постоянного напряжения 1-140 В,

погрешность ±0,4 %.

- вольтметр постоянного тока Ф283М1, используемый диапазон измерений 1-140 В, погрешность ±(0,05-0,1) %.

- измеритель R,L,C Е7-8, класс точности 0,1.

Сведения о методах измерений

приведены в Руководстве по эксплуатации на вольтметры амплитудные цифровые ВА 11.

Нормативные документы

1 ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

2 ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

3 ГОСТ Р 8.648-2008. ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-2 до 2-109 Гц.

4 Технические условия ТУ 4221-001-23067969-2003.

Рекомендации к применению

- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта (испытания высоковольтного оборудования).
