Счетчики электрической энергии электронные трехфазные DAB, DBB, DCB, DDB, DAL, DBL, DCL, DAM, DBM, DCM
| Номер в ГРСИ РФ: | 27138-06 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | Фирма "ABB Automation Products GmbH", Германия |
Для измерений активной энергии (мод. DAB, DBB, DAL, DBL, DAM, DBM), а также активной и реактивной энергии (мод. DСB, DCL, DCM, DDB) в трехфазных трехпроводных и четырехпроводных цепях электрической энергии, с прямым подключением к измерительным цепям (непосредственным) или трансформаторным подключением, одно-, двух- и четырёхтарифные.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 27138-06 |
| Действует | по 20.01.2017 |
| Наименование | Счетчики электрической энергии электронные трехфазные |
| Модель | DAB, DBB, DCB, DDB, DAL, DBL, DCL, DAM, DBM, DCM |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7a471c64-969a-4264-5ade-c6ee857e6665 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы и ГОСТ Р 52320-2005 (МЭК 62052-11:2003), ГОСТ Р 52322-2005 (МЭК 62053-21:2003), МЭК 62053-23:2003, ГОСТ Р МЭК 61107-2001 |
| Класс СИ | 34.01.03 |
| Год регистрации | 2012 |
| Страна-производитель | Швеция |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 20.01.2017 |
| Номер сертификата | 45212 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 23 от 20.01.12 п.30 |
Производитель / Заявитель
Фирма "ABB AB, Cewe-Control", Швеция; Фирма "ABB Automation Technologies AB, Cewe-Control", Швеция (срок свидетельства: 01.09.2011 г.)
Швеция
P.O. Box 1005, SE-611 29 Nykoping, Sweden
Поверка
| Методика поверки / информация о поверке | МП ВНИИМС, МП.СЧД24.10-11 |
| Межповерочный интервал / Периодичность поверки |
8 лет
16 лет
с 2012 г.
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 313 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
27138-06: Описание типа
2012-27138-06.pdf
|
Скачать | 130.1 КБ | |
|
27138-06: Методика поверки
2022-mp27138-06.pdf
|
Скачать | 76.2 КБ |
Описание типа
Назначение
Счетчики электрической энергии электронные трехфазные DAB, DBB, DCB, DAL, DBL, DCL, DAM, DBM, DCM, DDB (далее - счётчики) предназначены для измерений активной энергии (модификации DAB, DBB, DAL, DBL, DAM, DBM), а также активной и реактивной энергии (модификации DCB, DCL, DCM, DDB) в трехфазных трехпроводных и четырехпроводных цепях электрической энергии, с прямым подключением к измерительным цепям (непосредственным) или трансформаторным подключением, одно-, двух- и четырёхтарифные.
Описание
Принцип действия счетчиков основан на использовании специализированной микросхемы, которая осуществляет перемножение входных сигналов тока и напряжения с последующим преобразованием произведения в количество потребляемой активной и реактивной электрической энергии. Измерение реактивной энергии счетчики производят с помощью метода сдвига фазы сигналов напряжения на 900.
Счётчики имеют жидкокристаллический дисплей, отображающий суммарное количество электроэнергии прошедшей через счётчик, а также телеметрический выход (для модификации DCB и DDB - два телеметрических выхода по каждому виду энергии А+, Р+), гальванически развязанный от остальных цепей счётчика, предназначенный для поверки или для подключения к системам автоматизированного учета.
Запоминающее устройство счётчиков выполнено на базе энергонезависимой памяти и позволяет сохранить информацию энергопотребления при отключении источника питания. В счётчиках энергонезависимая память организована в виде двух регистров, в которых хранятся данные по каждому тарифу. Переключение тарифов производится с помощью внешнего или встроенного тарификатора. На ЖКИ дисплее непрерывно индицируется значение потреблённой электроэнергии и номер действующего тарифа. Индикация действующего тарифа осуществляется единичным светодиодом. Индикация других величин осуществляется по команде.
Модели со встроенным тарификатором имеют часы реального времени. Ход часов при отсутствии питания обеспечивается с помощью конденсатора SuperCap не менее 48 часов.
Пакетный способ передачи данных на основе протоколов LON-Bus или M-Bus позволяет осуществлять прием и передачу отдельных параметров и команд. Для защиты от несанкционированного доступа предусмотрены пароли доступа и контроль за изменениями параметров счетчика.
Счётчики защищены от наиболее распространенных приёмов хищения электрической энергии. Изменение направления тока в токовой цепи не влияет на учёт потребляемой энергии.
Индикация других величин осуществляется по команде.
Значение количества потреблённой электроэнергии (в единицах кВт-ч, квар^ч) - шестиразрядное десятичное число плюс один разряд после запятой.
Во всех счётчиках в качестве датчика тока используются трансформаторы тока. Счетчики имеют низкий порог чувствительности и линейную характеристику на всем диапазоне измерений.
Счётчики предназначены для эксплуатации внутри закрытых помещений. Они могут применяться автономно или в составе автоматизированной системы сбора данных о потребляемой электроэнергии.
В зависимости от исполнений счётчики выпускаются нескольких модификаций.
Схема обозначений моделей счетчиков
Тип исполнения
Измеряемая энергия
Активная (трансформаторное вкл.)
Активная (непосредственное вкл.)
Активная и реактивная (трансформаторное вкл.) С
Активная и реактивная (непосредственное вкл.) D
Связь
Оптопорт
LON bus
M bus M
Класс точности
00
07
02 или 04
06
108
Класс 1
Класс 2
Напряжение
3 х 100-500 В
3 х 57-288 / 100-500 В
Заводская калибровка
Количество тарифов
Однотарифные
Однотарифные со встроенными часами Двухтарифные (внешний тарификатор) Двухтарифные (встроенный тарификатор) Четырёхтарифные (внешний тарификатор) Четырёхтарифные (встроенный тарификатор) Код оборудования, поставляемого в Россию

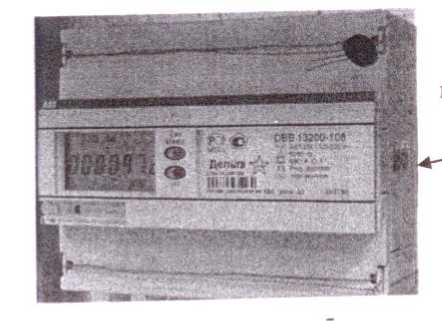

Клеймо поверителя наносится на боковую поверхность прибора в виде наклейки и дублируется в паспорте в разделе «свидетельство о поверке»
Программное обеспечение
Программное обеспечение не оказывает влияния на точность показаний счетчиков. Данные, хранящиеся в памяти счетчика, имеют дискретность. Диапазон представления, длительность хранения и округления результатов не влияют существенно на точность измерения счетчика.
Идентификационные данные программного обеспечения, установленного в счетчиках электрической энергии электронных трехфазных DAB, DBB, DCB, DAL, DBL, DCL, DAM, DBM, DCM, DDB, приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
DXX XX20X-108* |
DXX XX20X-108*-Deltaplus firmware |
D317-100 |
67 |
CRC-16 |
где *Х-тип счетчика
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «C» по МИ 3286-2010.
Технические характеристики
Основные технические характеристики представлены в таблице 2.
Таблица 2
|
Тип включения счётчика |
Непосредственное |
трансформаторное | |
|
Класс точности по ГОСТ Р 52322-2005 Класс точности по ГОСТ Р 52425-2005 |
1 |
2 |
1 1 |
|
Измеряемая энергия счётчиками: DAB, DBB DAL, DBL, DAM, DBM DCB, DCL, DCM, DDB |
активная | ||
|
активная и реактивная | |||
|
Номинальное напряжение, В |
3 х (57288/100500) |
3 х (100500) |
3 х (57-288/100-500) |
|
Диапазон напряжения, В |
- 20%...+15% ином | ||
|
Базовая и номинальная максимальная сила тока, А |
5 (80) |
1(6) | |
|
Номинальная частота, Гц |
50 | ||
|
Постоянная импульсного выхода счётчика, имп./кВт-ч, имп./квар^ч |
Программируемая 0,01... 5000 | ||
|
Постоянная светодиодного выхода счётчика, имп./кВт-ч (Частота светодиодного индикатора) |
1000 |
5000 | |
|
Длительность импульса светодиода |
40 мс | ||
|
Стартовый ток (порог чувствительности), мА |
10 |
20 |
2 |
|
Число тарифов |
1,2 или 4 | ||
|
Цена одного разряда счётного механизма, кВт-ч, квар^ч - младшего - старшего |
0,1 100000 | ||
|
Полная потребляемая мощность в цепи напряжения на одну фазу, не более, В-А |
3 | ||
|
Активная потребляемая мощность в цепи напряжения на одну фазу, не более, Вт |
2 | ||
|
Полная потребляемая мощность в цепи тока на одну фазу, не более, В-А |
4 |
0,08 | |
|
Параметры испытательного (телеметрического) выхода: - диапазон напряжений, В - сила тока (максимальная), мА - длительность импульса, мс |
от 0 до 247 100 100 |
от 0 до 247 100 100 |
|
Диапазон напряжений, подаваемый на входы Т1 и Т2, для переключения тарифов для счётчиков с внешним тарификатором, В - 1 тариф - 2 тариф - 3 тариф - 4 тариф |
вход Т1 и Т2: 0 - 20 вход Т1: 57 - 276, вход Т2: 0 - 20 вход Т1: 0 - 20, вход Т2: 57 - 276 вход Т1 и Т2: 57 - 276 | |
|
Предел допускаемой основной погрешности хода часов для счётчиков с встроенным тарификатором, с/сутки |
± 0,5 | |
|
Предел допускаемой дополнительной температурной погрешности хода часов для счётчиков с встроенным тарификатором, с/°С в сутки |
± 0,15 | |
|
Длительность хранения информации при отключении питания, лет |
30 | |
|
Интервал между поверками, лет |
16 | |
|
Рабочий диапазон температур, °С |
от минус 40 до +55 | |
|
Диапазон температур хранения, °С |
от минус 40 до +70 | |
|
Средняя наработка до отказа, час |
140000 | |
|
Средний срок службы, лет |
25 | |
|
Масса счётчика, не более, г |
337,5 |
303,5 |
|
Габаритные размеры, не более, мм, длина, ширина, высота |
122,5; 65; 97 | |
Знак утверждения типа
Знак утверждения типа наносится на лицевой панели счетчика и титульных листах эксплуатационной документации методом офсетной печати.
Комплектность
В комплект поставки входят:
- счетчик,
- паспорт (ПСЧ.Д.10102011),
- руководство по монтажу и эксплуатации (Р.СЧД24.10-11),
- коробка упаковочная.
Примечание: для организаций, производящих поверку счетчиков, высылается методика поверки (МП.СЧД24.10-11).
Поверка
осуществляется по документу: «Счетчики электрической энергии электронные трехфазные DAB, DBB, DCB, DAL, DBL, DCL, DAM, DBM, DCM, DDB. Методика поверки»
( МП.СЧД24.10-11), утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2011 году.
Перечень основного оборудования, необходимого для поверки:
- поверочная установка ЦУ 6800 с эталонным счетчиком класса точности 0,2.
- универсальная пробойная установка УПУ-10.
- секундомер СДСпр-1.
Сведения о методах измерений
Методика измерений на счетчики электрической энергии электронные трехфазные DAB, DBB, DCB, DAL, DBL, DCL, DAM, DBM, DCM, DDB приведена в руководстве по монтажу и эксплуатации (Р.СЧД24.10-11).
Нормативные документы
1. ГОСТ Р 52320-2005 (МЭК 62052-11:2003) "Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии".
2. ГОСТ Р 52322-2005 (МЭК 62053-21:2003) "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2".
3. ГОСТ Р 52425-2005 (МЭК 62053-23:2003) "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии».
4. МЭК 62053-23:2003 "Оборудование для электрических измерений (переменный ток). Часть 23. Статические счетчики реактивной энергии (классы 2 и 3)".
5. ГОСТ Р МЭК 61107-2001 "Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными".
Рекомендации к применению
осуществление торговли и товарообменных операций.
