Измерители плотности жидкостей вибрационные ВИП-2М и ВИП-2МР
| Номер в ГРСИ РФ: | 27163-09 |
|---|---|
| Производитель / заявитель: | ООО "Термэкс", г.Томск |
Для измерения плотности жидкостей (кроме эмульсий и суспензий) в лабораториях промышленных предприятий и научно-исследовательских учреждений для качественного и количественного контроля при приемке, отпуске, хранении и транспортировке жидких продуктов, а также в научных исследованиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 27163-09 |
| Действует | по 01.11.2029 |
| Наименование | Измерители плотности жидкостей вибрационные |
| Модель | ВИП-2М и ВИП-2МР |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b74720d4-328f-8a42-21af-3cf7d38ea04d |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4215-016-44229117-2009 |
| Класс СИ | 31.02 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | 19.01.2015 продлен срок свидетельстваВзамен № 27163-04 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 19.01.2020 |
| Номер сертификата | 37920 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 24 п. 28 от 19.01.201513 от 24.12.09 п.398 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Термэкс» (ООО «Термэкс»), г. Томск
Россия
634034, ул.Нахимова, 13/1. оф.205, тел. (3822) 41-23-25, 49-28-91, факс 42-23-25, 41-23-57; 634034, пр-т Академический, 4, стр.2 Тел.: (3822) 49-21-52, 49-26-31 Тел./факс 49-21-52, E-mail: termex@termexlab.ru
Поверка
| Методика поверки / информация о поверке | ТКЛШ 2.843.001 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
3684
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3584 (97%) |
| Неуспешных поверок (СИ непригодно) | 100 (3 %) |
| Актуальность информации | 20.12.2025 |
Поверители
Скачать
|
27163-09: Описание типа
2024-27163-09.pdf
|
Скачать | 201.6 КБ | |
|
27163-09: Методика поверки
2018-mp27163-09.pdf
|
Скачать | 471.8 КБ |
Описание типа
Назначение
Измерители плотности жидкостей вибрационные ВИП-2М, ВИП-2МР (далее — плотномеры) предназначены для измерений плотности жидкостей (кроме эмульсий и суспензий).
Описание
Принцип действия плотномеров основан на измерении периода резонансных колебаний U-образной трубки (капилляра), заполненной исследуемой жидкостью, и последующего вычисления значения плотности этой жидкости. Значение периода колебаний капилляра является функцией плотности находящегося в нем образца жидкости, температуры, геометрических и механических характеристик. Управление плотномерами, градуировка, обработка информации и сохранение всех параметров осуществляются встроенным микроконтроллером.
Измерители плотности выпускаются в двух модификациях ВИП-2М и ВИП-2МР, отличающихся ценой единицы младшего разряда и пределом допускаемой абсолютной погрешности измерений. Плотномер с комплектом приспособлений представлен на рисунке 1а, вид сзади представлен на рисунке 1б.

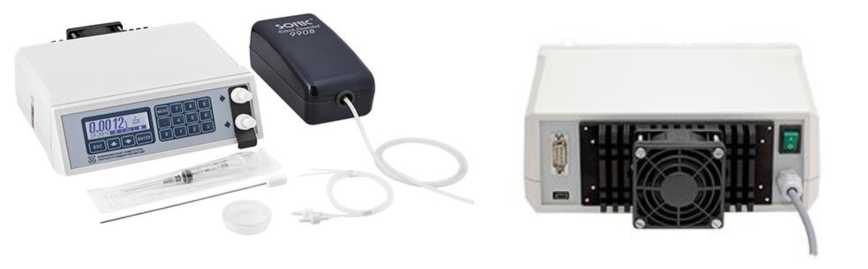

а) плотномер с комплектом б) вид сзади
приспособлений
Рисунок 1 - Общий вид плотномера
Пломбирование измерителей плотности жидкостей
вибрационных ВИП-2М и
ВИП-2МР не предусмотрено.
Программное обеспечение
Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «высокий» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики плотномеров учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
VIP-2MP |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.0.2 |
|
Цифровой идентификатор ПО |
— |
|
Другие идентификационные данные |
— |
Технические характеристики
Таблица 2 — Основные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний плотности, г/см3 |
от 0,0 до 3,0 |
|
Диапазон измерений плотности, г/см3 |
от 0,65 до 2,00 |
|
Индикация измеряемой плотности |
цифровая |
|
Цена единицы младшего разряда, г/см3: - ВИП-2М - ВИП-2МР |
0,0001 0,00001 |
|
Пределы допускаемой абсолютной погрешности, г/см3: - ВИП-2М - ВИП-2МР |
±0,0003 ±0,0001 |
Таблица 3 — Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Кинематическая вязкость контролируемой среды, мм2/с, не более |
300 |
|
Объем измерительной ячейки, см3, не более |
1,5 |
|
Время прогрева плотномера, ч, не более |
0,5 |
|
Диапазон задания температуры термостата измерительной ячейки, °С |
от 15 до 60 |
|
Цена единицы младшего разряда показаний температуры, °С |
0,01 |
|
Габаритные размеры, мм, не более |
205x225x80 |
|
Масса, кг, не более |
3,0 |
|
Интерфейс связи |
USB, RS-232 или RS-485 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа - напряжение питающей сети, В - частота питающей сети, Гц |
от 10 до 35 не более 80 от 84,0 до 106,7 от 85 до 265 от 47 до 63 |
|
Время непрерывной работы, ч, не менее |
8 |
|
Потребляемая мощность, В •А, не более |
15 |
|
Средний срок службы, лет |
7 |
|
Средняя наработка на отказ, ч |
5000 |
Знак утверждения типа
наносится на лицевую панель прибора методом наклейки и на титульный лист документа ТКЛШ 2.843.001 РЭ «Измерители плотности жидкостей вибрационные ВИП-2М, ВИП-2МР. Руководство по эксплуатации».
Комплектность
Таблица 4 — Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель плотности жидкостей вибрационный |
ВИП-2М, ВИП-2МР |
1 шт. |
|
Шприц объемом 5 см3 |
покупное изделие |
1 шт. |
|
Подводка тефлоновая с конусом Люэра |
ТКЛШ 6.452.001 |
2 шт. |
|
Микрокомпрессор |
покупное изделие |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Воздуховод для микрокомпрессора |
покупное изделие |
1 шт. |
|
Игла для забора пробы |
ТКЛШ 6.452.002 |
1 шт. |
|
Заглушка с конусом Люэра |
ТКЛШ 8.632.002 |
2 шт. |
|
Чашка Петри |
покупное изделие |
1 шт. |
|
Руководство по эксплуатации |
ТКЛШ 2.843.001 РЭ |
1 шт. |
|
Методика поверки |
ТКЛШ 2.843.001 МП |
1 шт. |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности;
ТУ 4215-016-44229117-2009 Измерители плотности жидкостей вибрационные ВИП-2М и ВИП-2МР. Технические условия с изменениями от 06.09.2017.
