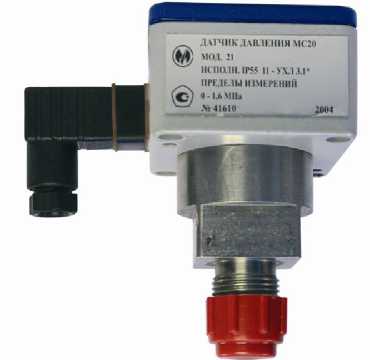

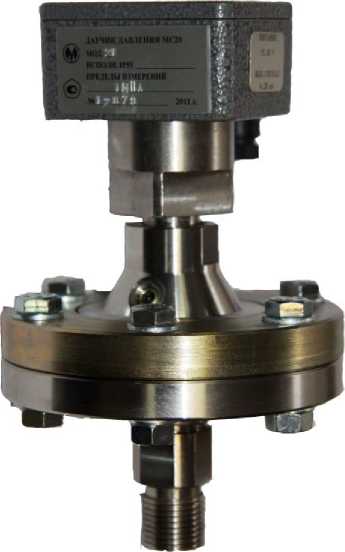

Датчики давления МС20

Наименование параметра

Характеристика

Пределы измерений

- избыточного давления, мод. 21; 210; 212

- разрежения, мод. 22; 220

- давления - разрежения, мод. 23; 230

от (0...60) кПа до (0...100) МПа

от (-60... 0) кПа до (-100...0) кПа

от (-30...30) кПа до (-0,1....2,4) МПа

Пределы допускаемой основной погрешности, выраженные в процентах от верхнего предела или суммы верхних пределов измерений, %

+0,25; +0,5;_+1,0 (в зависимости от исполнения модели)

Вариация выходного сигнала

не должна превышать абсолютного значения допускаемой основной погрешности.

Электрическое питание датчиков осуществляется от источника питания постоянного тока напряжением, В

(36±0,72) - для датчиков с выходным сигналом (от 0 до 5) и (от 5 до 0) мА; от 15 до 42 - для датчиков с выходным сигналом (от 4 до 20) и (от 20 до 4).

Информативный параметр выходного сигнала в виде сигнала постоянного тока, мА

(от 4 до 20), (от 20 до 4), (от 0 до 5) или (от 5 до 0)

Дополнительная погрешность датчика, вызванная изменением температуры окружающего воздуха в рабочем диапазоне температур выраженная в процентах от диапазона изменения выходного сигнала на каждые 10 0С

±0,25% - для датчика класса точности 0,25;

±0,45%- для датчика класса точности 0,5;

±0,6%- для датчика класса точности 1.

Наименование параметра

Характеристика

Степень защиты датчиков от воздействия пыли и воды по ГОСТ 14254-80

IP55

Г абаритные размеры не более, мм

108(72) х 95(82) х 65(50)

130 х 111 х 90

160 х 95 х 65

Масса датчиков, кг, не более

0,4 - для мод. 21, 22, 23

1.4 - для мод. 210, 212, 220, 230

Средняя наработка на отказ, ч, не менее

100000

Наименование

Количество

Примечание

Датчик

1 шт.

В соответствии с заказом

Паспорт

1 экз.

Руководство по эксплуатации

1 экз.

Допускается прилагать 1 экз. на каждые 10 датчиков, поставляемых в один адрес

Отвертка

1 шт.

Комплект монтажных частей

1 компл.

В соответствии с заказом

Наименования     средства

поверки и обозначение НТД

Основные метрологические и технические характеристики средства поверки

Манометр грузопоршневой МП-2,5 I и II разрядов по ГОСТ 8291-83

Предел допускаемой основной погрешности ±0,02; 0,05 % от измеряемого давления в диапазоне измерения от 25 кПа до 0,25 МПа

Мановакуумметр грузопоршневой МВП-2,5 по ГОСТ 8291-83

Пределы измерения избыточного давления 0.0,25 МПа; вакуумметрического давления 0.0,1 МПа, предел допускаемой основной погрешности: ±5 Па при давлении (избыточном и вакуумметрическом) 0.0,01 МПа; ±0,05 % от измеряемого значения при давлении свыше 0,01 МПа

Манометр грузопоршневой МП-6 I и II разрядов по ГОСТ 8291-83

Предел допускаемой основной погрешности ±0,02, ±0,05 % от измеряемого давления в диапазоне измерений от 0,06 до 0,6 МПа

Манометр грузопоршневой МП-60 I и II разрядов по ГОСТ 8291-83

Предел допускаемой основной погрешности ±0,02, ±0,05 % от измеряемого давления в диапазоне измерений от 0,6 до 6 МПа

Наименования     средства

поверки и обозначение НТД

Основные метрологические и технические характеристики средства поверки

Манометр грузопоршневой МП-600 I и II разрядов по ГОСТ 8291-83

Предел допускаемой основной погрешности ±0,02, ±0,05 % от измеряемого давления в диапазоне измерений от 6 до 60 МПа

Манометр грузопоршневой

МП-2500 II разряда по ГОСТ 8291-83

Предел допускаемой основной погрешности ±0,02, ±0,05 % от измеряемого давления в диапазоне измерений от 25 до 250 МПа

Установка УПВД МП-1000

Классы точности 0,1 и 0,2; верхний предел измерений 1000 МПа

Преобразователи давления измерительные электрические ИПД

Предел допускаемой основной погрешности ±0,1; ±0,15; ±0,25 % для пределов измерений 0.1 и 0.1,6 кПа. Предел допускаемой основной погрешности ±0,06; ±0,1; ±0,15 % для пределов измерений от 0.2,5 кПа до 0.16 МПа

Комплекс для измерения давления цифровой ИПДЦ

Предел допускаемой основной погрешности ±0,05; ±0,06 %; пределы измерений от 1 кПа до 16 МПа

Автоматизированный задатчик      избыточного

давления "Воздух-1,6"

Верхние пределы измерений 1.160 кПа; предел допускаемой основной погрешности ±0,02 %; ±0,05 % от действительного значения измеряемого параметра

Автоматизированный задатчик      избыточного

давления "Воздух-2,5"

Верхние пределы измерений 25.250 кПа; предел допускаемой основной погрешности ±0,02 %; ±0,05 % от действительного значения измеряемого параметра

Автоматизированный задатчик      избыточного

давления "Воздух-6,3"

Верхние пределы измерений 63.630 кПа; предел допускаемой основной погрешности ±0,02 %; ±0,05 % от действительного значения измеряемого параметра

Барометр М67

Пределы измерений 610.900 мм.рт.ст.; погрешность измерения ±0,8 мм.рт.ст.

Вакуумметр

теплоэлектрический ВТБ-1

Пределы измерений (2- 10-3.750) мм.рт.ст.

Образцовая        катушка

сопротивления Р331

Класс точности 0,01; сопротивление 100 Ом

Магазин сопротивлений Р33 по ГОСТ 23737-79

Класс точности 0,2; сопротивление до 99999,9 Ом

Магазин сопротивлений Р4831

Класс точности 0,02/2 • 10-6; сопротивление до 111111,1 Ом

Цифровой вольтметр Щ1516

Класс точности 0,015; верхний предел измерений 5 В

Потенциометр постоянного тока Р363-1

Класс точности 0,001; верхний предел измерений 2,121111 В

Вольтметр универсальный

Щ31

Предел допускаемой основной погрешности ±0,015 % при измерении тока 5 мА

Миллиамперметр постоянного тока по ГОСТ 8711-78

Классы точности 0,1 и 0,2; верхний предел измерений 30 мА

Блок питания 22БП-36

Напряжение постоянного тока (36±0,72) В

Источник постоянного тока Б5-8

Наибольшее значение напряжения 50 В; допускаемые отклонения ±0,5 % от установленного значения

Термометр ртутный стеклянный лабораторный по ГОСТ 215-73

Предел измерений 0.55 °С; цена деления шкалы 0,1 °С; предел допускаемой погрешности ±0,2 °С

Манометр МТИ и вакуумметр ВТИ для точных измерений

Классы точности 0,6 и 1; пределы измерений от 0.0,1 до 0.160 МПа
