Уровнемеры микроволновые бесконтактные VEGAPULS 6*

Номер в ГРСИ РФ: 27283-12
Категория: Уровнемеры
Производитель / заявитель: Фирма "VEGA Grieshaber KG", Германия
Скачать
27283-12: Описание типа СИ Скачать 921.6 КБ
Свидетельство об утверждении типа СИ Открыть ...
Готовы рассмотреть аналог?
Поставщик: ООО "Энергетика"
Уровнемеры микроволновые бесконтактные VEGAPULS 6* поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Для измерения уровня агрессивных химических жидкостей, пульпы, нефти, нефтепродуктов, сжиженных газов, гранулированных и сыпучих веществ и применяются в нефтяной, газовой и химической отраслях промышленности.

Информация по Госреестру

Основные данные
Номер по Госреестру 27283-12
Наименование Уровнемеры микроволновые бесконтактные
Модель VEGAPULS 6*
Модификации VEGAPULS 61, VEGAPULS WL61, VEGAPULS 62, VEGAPULS 63, VEGAPULS 65, VEGAPULS 66, VEGAPULS 67, VEGAPULS SR68, VEGAPULS 68
Технические условия на выпуск тех.документация фирмы
Класс СИ 29.02
Год регистрации 2012
Страна-производитель  Германия
Примечание Взамен № 27283-09
Центр сертификации СИ
Наименование центра ГЦИ СИ ВНИИМС
Адрес центра 119361, г.Москва, Озерная ул., 46
Руководитель центра Кононогов Сергей Алексеевич
Телефон (8*095) 437-55-77
Факс 437-56-66
Информация о сертификате
Срок действия сертификата 19.01.2017
Номер сертификата 45254
Тип сертификата (C - серия/E - партия) С
Дата протокола Приказ 18 от 19.01.12 п.21
Производитель / Заявитель

Фирма "VEGA Grieshaber KG", Германия

 Германия

Am Hohenstein 113 D-77761 Schiltach, тел.(07836) 50-0, факс (07836) 50-201, www.vega-g.de, E-mail: info@vega-g.de

Поверка

Методика поверки / информация о поверке МП 27283-12
Межповерочный интервал / Периодичность поверки 5 лет
Зарегистрировано поверок 5655
Найдено поверителей 80
Успешных поверок (СИ пригодно) 5618 (99%)
Неуспешных поверок (СИ непригодно) 37 (1%)
Актуальность информации 22.11.2024

Поверители

Скачать

27283-12: Описание типа СИ Скачать 921.6 КБ
Свидетельство об утверждении типа СИ Открыть ...

Описание типа

Назначение

Уровнемеры микроволновые бесконтактные VEGAPULS 6* предназначены для измерения уровня агрессивных химических жидкостей, пульпы, нефти, нефтепродуктов, сжиженных газов, гранулированных и сыпучих веществ и применяются в нефтяной, газовой и химической отраслях промышленности.

Описание

Уровнемеры представляют собой автономное, взрывозащищенное устройство и состоят из электронного блока и волновода, устанавливаемых на крыше резервуара.

Принцип работы уровнемера основан на технологии K-Bond и C-Bond и заключается в измерении времени между излучаемым и отраженным электромагнитными импульсами, пропорциональном расстоянию от волновода до уровня раздела воздух-среда.

Уровнемер обеспечивает отображение информации о текущих значениях уровня и выдачу измеренных значений уровня в аналоговом (4...20 mA + HART) или цифровом (Profibus PA, Foundation Fieldbus) виде.

В зависимости от конструктивного исполнения изготавливаются следующие модификации уровнемеров: VEGAPULS 61, VEGAPULS WL61, VEGAPULS 62, VEGAPULS 63, VEGAPULS 65, VEGAPULS 66, VEGAPULS 67, VEGAPULS SR68, VEGAPULS 68.

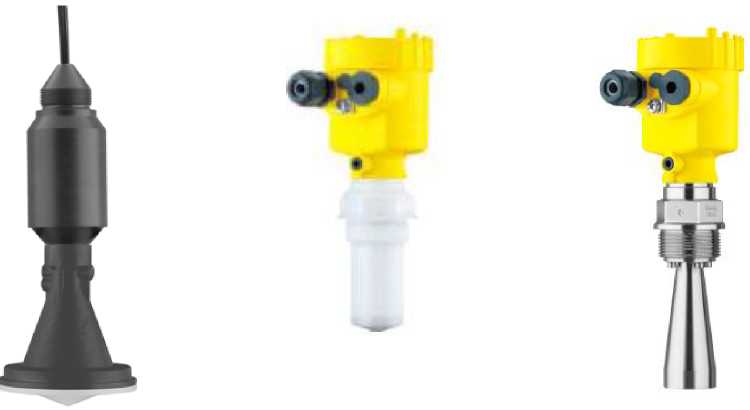

VEGAPULS 61

VEGAPULS WL61

VEGAPULS 62

VEGAPULS 63             VEGAPULS 65

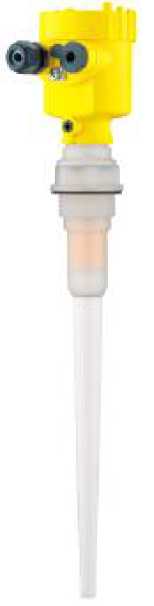

VEGAPULS 66

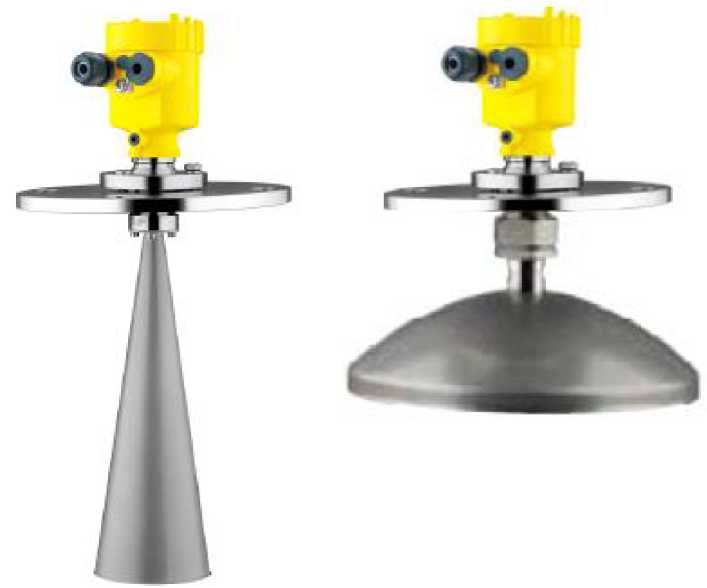

VEGAPULS SR68

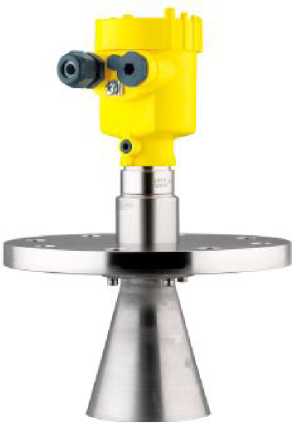

VEGAPULS 68

Рисунок 1 - Фотографии общего вида

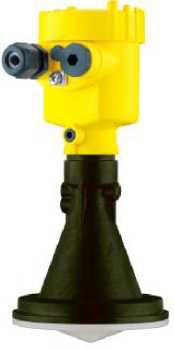

VEGAPULS 67

Место нанесения пломбировочной наклейки

Рисунок 2 - Фотографии пломбировки уровнемеров

Программное обеспечение

Встроенное программное обеспечение (ПО) уровнемеров используется для измерения уровня продукта относительно установленного диапазона, передачи результата измерения и настройки уровнемеров. Передача результатов измерений производится в виде токового сигнала 4-20мА, по протоколам HART, Profibus PA, Foundation Fieldbus. Для защиты от несанкционированного доступа к настройкам уровнемеров в ПО предусмотрена защита паролем.

Класс защиты ПО по МИ 3286-2010 - «А».

аблица 1 - Идентификационные данные ПО

Наименование

ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

Sensor software -VEGAPULS

plics_VEGAPUL

S_60_HART

4.5.1.0

12E0 19EA

CRC64

plics_VEGAPUL S_60_PAFF

4.5.0.0

2BCA 1E6E

CRC64

Технические характеристики

Таблица 2

Характеристики

VEGAPULS WL61

VEGAPULS

61

VEGAPULS 62

VEGAPULS

63

Диапазон измерения, м

от 0 до 15

от 0 до 35

от 0 до 35

от 0 до 35

Абсолютная погрешность, мм

±2

±2

±2

±2

Давление измеряемой среды, мПа

от -0,1 до 0,2

от -0,1 до 0,3

от -0,1 до 16

от -0,1 до 1,6

Температура измеряемой среды, °С

от -40 до +80

от -40 до +80

от -200 до +450

от -200 до +200

Температура    окружающей

среды, °С

от -40 до +80

от -60 до +80 по индивидуальному заказу

Степень защиты

IP66/67; IP68

Габаритные размеры, мм, не более

415x200x200

415x200x200

790x450x450

370x430x430

Масса (в зависимости от присоединения), кг, не более,

3,4

3,4

17,2

15,5

Напряжение питания постоянного тока, В

от 9.17,5 до 14.36

(в зависимости от исполнения электроники и маркировки взрывозащиты)

Маркировка взрывозащиты и защиты от воспламенения горючей пыли

0ExiaIICT1...T6; 1Exd[ia]iaIICT1.T6; РО Exia I;

DIP A20 TaT1.T6 IP66; DIP A21 TaT1.T6 IP66; Ex t IIIC

T.Da, Da/Db, Db IP66

Таблица 3

Характеристики

VEGAPULS

65

VEGAPULS

66

VEGAPULS

67

VEGAPULS SR68

VEGAPULS

68

Диапазон измерения, м

от 0 до 35

от 0 до 35

от 0 до 15

от 0 до 30

от 0 до 75

Абсолютная погрешность, мм

±8

±8

±2

±2

±2

Давление   измеряе

мой среды, мПа

от -0,1 до 1,6

от -0,1 до 16

от -0,1 до 0,2

от -0,1 до 10

от -0,1 до 16

Температура   изме

ряемой среды, °С

от -40 до +150

от -60 до +400 (от -200 до +400 без взрывозащиты)

от -40 до +80

от -40 до +250

от -200 до +450

Температура   окру

жающей среды, °С

от -40 до +80

от -60 до +80 по индивидуальному заказу

Степень защиты

IP66/67; IP68

Габаритные размеры, мм, не более

768x280x280

846x585x585

415x200x200

790x450x450

790x450x450

Масса (в зависимости от присоединения), кг, не более

15,4

136

3,4

17,2

17,2

Напряжение питания постоянного тока, В

от 9.17,5 до 14.36

(в зависимости от исполнения электроники и маркировки взрывозащиты)

Маркировка взрыво-

0ExiaIICT1.T6; 1Exd[ia]iaIICT1.T6; РО Exia I;

защиты и защиты от воспламенения горючей пыли

DIP A20 TaT1...T6 IP66; DIP A21 TaT1...T6 IP66; Ex t ШС T.Da, Da/Db, Db IP66

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4

Наименование

Кол-во

Примечание

Уровнемеры микроволновые бесконтактные VEGAPULS 6*

1

В соответствии с заказом

Комплект запасных частей

В соответствии с заказом

Руководство по эксплуатации

1

Методика поверки

1

Поверка

осуществляется по документу МП 27283-12 «ГСИ. Уровнемеры микроволновые бесконтактные VEGAPULS 6*, фирмы «VEGA Grieshaber KG», Германия. Методика поверки» с изменением № 1, утвержденным ФГУП «ВНИИМС» 27.07.2016 г.

Основные средства поверки:

-рулетка измерительная металлическая по ГОСТ 7502-98 2-го класса.

-термометр с ценой деления 0,10С.

Знак поверки наносится в паспорт или на свидетельство о поверке.

Сведения о методах измерений

изложены в документе «Руководство по эксплуатации»

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.

Общие технические условия

ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов.

Общие технические требования и методы испытаний

Техническая документация фирмы-изготовителя.
