Газоанализаторы многоканальные AO2000, мод. AO2020, AO2040, AO2040-CU Ex
| Номер в ГРСИ РФ: | 27467-09 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Фирма "ABB Automation Products GmbH", Германия |
Для автоматического непрерывного измерения содержания кислорода, оксида и диоксида углерода, диоксида серы, оксидов азота и других газов в атмосферном воздухе, отходящих дымовых газах, в технологических газовых средах.В 2009 г. изменено Описание типа (НТК 13 от 24.12.09 п.456) в связи с введением новых сенсоров
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 27467-09 |
| Действует | по 06.02.2020 |
| Наименование | Газоанализаторы многоканальные |
| Модель | AO2000, мод. AO2020, AO2040, AO2040-CU Ex |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 196ddddd-dd6a-9c40-879e-ad5af8ffc606 |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 31.01 |
| Год регистрации | 2009 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 01.01.2015 |
| Номер сертификата | 37985 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 13 от 24.12.09 п.456 |
Производитель / Заявитель
Фирма "ABB Automation GmbH", Германия
Германия
Dudenstrasse 44-46 D-68167, Mannheim, Deutschlaad (Stierstaedter Str.5 60488 Frankfurt am Main) тел. +49 (0)69 79-30-4753, факс +49 (0)69 7930-4628
Поверка
| Методика поверки / информация о поверке | МП ВНИИМС |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 322 (97%) |
| Неуспешных поверок (СИ непригодно) | 10 (3 %) |
| Актуальность информации | 19.12.2025 |
Поверители
Скачать
|
27467-09: Описание типа
2015-27467-09.pdf
|
Скачать | 160.5 КБ | |
|
27467-09: Методика поверки
2022-mp27467-09.pdf
|
Скачать | 77.7 КБ |
Описание типа
Назначение
Газоанализаторы многоканальные АО2000 модели АО2020, АО2040, A02040-CU Ex (далее - газоанализаторы) предназначены для автоматического непрерывного измерения содержания кислорода, оксида и диоксида углерода, диоксида серы, оксидов азота и других газов в атмосферном воздухе, отходящих дымовых газах, в технологических газовых средах.
Описание
Многоканальные газоанализаторы АО2000 состоят из центрального электронного блока и различных сенсоров.
В состав многоканального газоанализатора АО2000 могут входить до четырех сенсров, позволяющих анализировать до шести различных компонентов в одной пробе. Газоанализаторы АО2000 в зависимости от условий применения и аналитической задачи комплектуют следующими сенсорами: магнитными (Magnos 106, Magnos 206) и термомагнитными (Mag-nos 17, Magnos 27), по теплопроводности (Caldos 15, Caldos 25, Caldos17, Caldos 27), инфракрасными (Uras 14, Uras 26, Limas 11 IR), ультрафиолетовым (Limas 11 UV, Limas 11 HW), пламенно-ионизационным (MultiFID 14), циркониевым (ZO23), лазерным (LS25).
Модули подготовки пробы (газовый насос SCC-F и охладитель пробы SCC-C, конвертер NO2/NO) также могут быть интегрированы в данную систему. Аналитические модули могут быть установлены на расстоянии до 350 м.
Использование высокоэффективного и быстро действующего процессора позволяет выполнять автоматическую градуировку и сложные расчеты, такие как корректировка результатов измерений из-за влияния неизмеряемых компонентов (перекрестная чувствительность).
Инфракрасные сенсоры (Uras 14/Uras 26) предназначены для селективного измерения от одного до четырех компонентов. Селективность обеспечивается заполнением кюветы детектора измеряемым газом.
Uras 14 и Uras 26 могут работать совместно с электрохимическим сенсором для измерения содержания кислорода. Сенсоры комплектуется двумя кюветами. Стабильность показаний и чувствительность обеспечивается их термостатированием.
Фотометрические сенсоры Limas 11 используют для работы в ультрафиолетовой, видимой (Limas 11 UV, Limas 11 HW) и инфракрасной (Limas 11 IR) областях спектра. Высокая степень селективности сенсора достигается использованием интерференционных и газовых фильтров, выбором оптимальных длин волн в рабочем и сравнительном каналах. Сенсоры Limas 11 экономичны и просты в эксплуатации при измерении содержания горючих, коррозирующих и токсичных веществ.
Uras и Limas 11 дают возможность измерять содержание компонентов как в минимальных диапазонах, так и в диапазонах до 100 % (чистые вещества), до 100 % НКПР (горючие смеси) благодаря варьированию длины от 0,3 до 200 мм.
Снижение влияния неизмеряемых компонентов, присутствующих в анализируемой пробе, достигается применением интерференционных фильтров, компьютерной коррекцией, если соответствующие данные введены в базу данных.
Сенсоры Uras 14, Uras 26, Limas 11 UV, Limas 11 HW и Limas 11 IR могут комплектоваться кюветой, заполненной газовой смесью (калибровочной ячейкой) для проверки градуировочной характеристики газоанализатора. Состав газовой смеси подтвержден сертификатом калибровки.
Сенсоры Magnos 106/Magnos 206 и Magnos 17/Magnos 27 предназначены для измерения содержания кислорода. Принцип действия магнитомеханических сенсоров Magnos 106/Magnos 206 основан на специфическом парамагнитном поведении кислорода. Magnos 106/Magnos 206, благодаря их быстродействию, применяют для измерений быстро изменяющихся концентраций кислорода в пробах. Наиболее широко применяют Magnos 106/Magnos 206 для анализа кислорода на заводах по разделению воздуха, мониторинга биогазов, промышленных газов и выбросов. Влияние мешающих компонентов изучено для 19 наиболее распространенных веществ и приведено в технической документации.
Работа сенсоров Magnos 17/Magnos 27 основана на термомагнитном принципе. Конструкция измерительной ячейки обеспечивает чрезвычайную устойчивость сенсора к вибрации и ударам.
Газоанализаторы с сенсорами Magnos 17/Magnos 27, Magnos 106/Magnos 206 выпускают с градуировкой, выполненной смесью кислорода с анализируемым газом, что позволяет учесть влияние неизменяемых компонентов. На идентификационной табличке указывают газовые среды для анализа которых предназначен сенсор.
Принцип действия сенсоров Caldos 15/Caldos 25 и Caldos 17/Caldos 27 основан на измерении разности теплопроводностей анализируемого и сравнительного газов.
Сенсоры Caldos 15/Caldos25 снабжены ячейкой с покрытым стеклом резистором и предназначены в первую очередь для анализа агрессивных газов. Выходной сигнал сенсора не зависит от давления анализируемой пробы.
Сенсоры Caldos 17/Caldos 27 отличаются быстродействием и высокой стабильностью благодаря силиконовому микросенсору.
Пламенно-ионизационный детектор MultiFID 14 предназначен для измерения содержания общего органического углерода в анализируемом газе. Наиболее часто применяют MultiFID 14 для примышленного мониторинга, измерения содержания легких углеводородов в воде, определения примесей углеводородов в чистых газах: кислороде, азоте и аргоне.
Сенсор ZO23 на основе диоксида циркония предназначен для определения кислорода в чистых газах. Принцип действия сенсора основан на использовании уравнения Нернста.
Принцип действия лазерного сенсора LS25 основан на принципе однолучевой спектроскопии в ближней инфракрасной области.
Конструкция сенсоров и электронных блоков позволяет монтировать их в щитовые (модели АО2040) или встраиваемые (модели АО2020) корпуса.
Газоанализаторы многоканальные АО2000 моделей АО2020, АО2040, A02040-CU Ex имеют взрывозащищенное исполнение 2ExnApyIIT4X, 2ExnCIICT4X, 1ExdeIICT4X,
1ExdIICT4X, 2Expxedm[ib]IICT4X, 2ExnAnCIIT4.

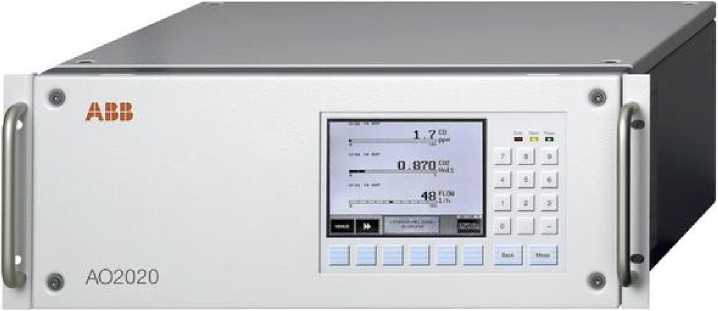

Рис.1. Фотография общего вида газоанализаторов многоканальных АО2000 модель АО2020.

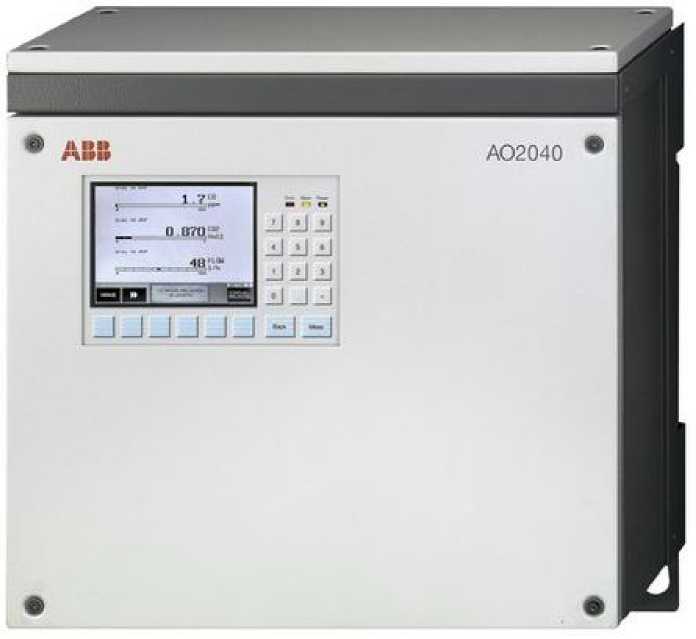

Рис.2. Фотография общего вида газоанализаторов многоканальных АО2000 модель АО2040.

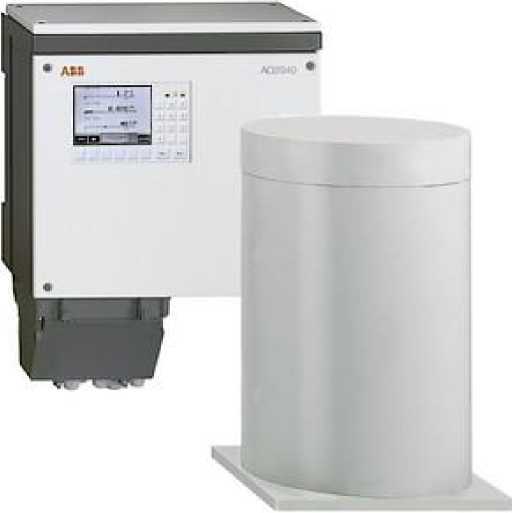

Рис.3. Фотография общего вида газоанализаторов многоканальных АО2000 модель A02040-CU Ех.
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Система АО2000 с системным контроллером тип Syscon II | ||||
|
AO-SW-Syscon II |
недоступно |
Не ниже 3.0.0 |
недоступно | |
|
Система АО2000 с системным контроллером тип Syscon 3 | ||||
|
AO-SW-Syscon 3 |
недоступно |
Не ниже 5.0.0 |
недоступно | |
|
Аналитические сенсоры Uras 26, Magnos 206, Magnos 27, Caldos 25, Caldos 27, ZO23 | ||||
|
AMC |
недоступно |
Не ниже 3.0.0 |
недоступно | |
|
Аналитические сенсоры Uras 14, M mas |
lagnos 106, Magnos 17, Caldos 15, Caldos 17, Limas11UV, Li- 11 HW, Limas11IR, MultiFID14 | |||
|
SNE1 |
недоступно |
Не ниже 2.0.0 |
недоступно | |
|
Аналитические сенсоры LS25 | ||||
|
ABB#GM |
недоступно |
Не ниже 6.0 |
недоступно | |
Уровень защиты программного обеспечения анализаторов по МИ 3286-2010:
- "С" метрологически значимая часть ПО СИ и измеренные данные достаточно защищены
с помощью специальных средств защиты от преднамеренных изменений.
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Технические характеристики
Метрологические характеристики сенсоров приведены в таблицах 2 - 10. Таблица 2
|
Наименование характеристики |
Uras 14/Uras 26 | ||||
|
Анализируемый компонент |
CO |
CO2 |
NO |
C2H4O |
SO2 |
|
Диапазон измерений, об. доля -1 млн |
от 0 до 10 от 0 до 1000 |
от 0 до 5 от 0 до 5000 |
от 0 до 75 от 0 до 1500 |
от 0 до 10 от 0 до 500 |
от 0 до 20 от 0 до 1000 |
|
% |
от 0 до 1, от 0 до 10 от 0 до 100 |
от 0 до 1 от 0 до 10 от 0 до 100 |
от 0 до 1 от 0 до 10 от 0 до 100 |
от 0 до 0,5 | |
|
Пределы допускаемых значений основной приведенной погрешности, % |
± 10 в диапазоне от 0 до 10 млн-1 ± 4 в диапазоне от 0 до 1000 млн-1 ± 2 в диапазонах от 0 до 1% от 0 до 10% от 0 до 100% |
± 10 в диапазоне от 0 до 5 млн-1 ± 4 в диапазоне от 0 до 5000 -1 млн ± 2 в диапазонах от 0 до 1% от 0 до 100% |
± 15 в диапазоне от 0 до 75 млн-1 ± 10 в диапазоне от 0 до 1500 млн-1 ± 4 в диапазонах от 0 до 1% от 0 до 10% от 0 до 100% |
± 20 в диапазонах от 0 до 10 млн-1 от 0 до 500 млн-1 |
±15 в диапазоне от 0 до 20 млн-1 ± 10 в диапазоне от 0 до 1000 млн-1 ± 8 в диапазоне от 0 до 0,5 % |
Таблица 3
|
Наименование характеристики |
Uras 14/Uras 26 | |||||
|
Анализируемый компонент |
N2O |
NH3 |
CH4 |
C2H4 |
C3H8 |
C6H14 |
|
Диапазон измерений, об. доля -1 млн |
от 0 до 500 от 0 до 2000 от 0 до 5000 |
от 0 до 30 от 0 до 1000 |
от 0 до 50 от 0 до 100 |
от 0 до 50 от 0 до 1000 |
от 0 до 100 от 0 до 500 |
от 0 до 100 от 0 до 1000 |
|
% |
от 0 до 1 от 0 до 10 от 0 до 50 |
от 0 до 1 от 0 до 10 от 0 до 100 | ||||
|
Наименование характеристики |
Uras 14/Uras 26 | |||||
|
Анализируемый компонент |
N2O |
NH3 |
CH4 |
C2H4 |
C3H8 |
СбН14 |
|
Пределы допускаемых значений основной приведенной погрешности, % |
± 8 в диапазонах от 0 до 500 млн-1 от 0 до 2000 млн-1 от 0 до 5000 млн-1 |
± 15 в диапазоне от 0 до 30 -1 млн ± 8 в диапазоне от 0 до 1000 -1 млн ± 5 в диапазоне от 0 до 1 % ± 4 в диапазонах от 0 до 10 % от 0 до 50 % |
± 10 в диапазонах от 0 до 50 млн-1 от 0 до 100 млн-1 ± 4 в диапазоне от 0 до 1 % ± 2 в диапазонах от 0 до 10 % от 0 до 100 % |
± 15 в диапазонах от 0 до 50 млн-1 от 0 до 1000 -1 млн |
±1 5 в диапазонах от 0 до 100 -1 млн от 0 до 500 -1 млн |
± 15 в диапазоне от 0 до 100 -1 млн ± 8 в диапазоне от 0 до 1000 -1 млн |
Таблица 4
|
Наименование характеристики |
Limas 11 IR | |||||
|
Анализируемый компонент |
CO |
CO2 |
CH4 |
C3H8 |
C2H4 |
HCl |
|
Диапазон измерений, об. доля -1 млн |
от 0 до 500 |
от 0 до 50 от 0 до 150 |
от 0 до 30 от 0 до 300 | |||
|
% |
от 0 до 1 от 0 до 100 |
от 0 до 100 |
от 0 до 0,1 от 0 до 100 |
от 0 до 0,1 |
от 0 до 0,1 от 0 до 0,25 |
от 0 до 0,15 от 0 до 0,3 |
|
Пределы допускаемых значений основной приведенной погрешности, % |
± 4 в диапазоне от 0 до 500 -1 млн |
± 10 в диапазоне от 0 до 50 млн-1 |
± 4 в диапазоне от 0 до 0,1 % |
± 14 в диапазоне от 0 до 30 -1 млн |
± 14 в диапазонах от 0 до 0,1 % от 0 до 0,25 % |
± 14 в диапазонах от 0 до 0,15 % от 0 до 0,3 % |
|
Наименование характеристики |
Limas 11 IR | |||||
|
Анализируемый компонент |
CO |
CO2 |
CH4 |
C3H8 |
C2H4 |
HCl |
|
± 2 в диапазонах от 0 до 1 % от 0 до 100 % |
±6 в диапазоне от 0 до 150 -1 млн ± 2 в диапазоне от 0 до 100 % |
± 2 в диапазоне от 0 до 100 % |
± 10 в диапазоне от 0 до 300 -1 млн ± 4 в диапазоне от 0 до 0,1 % | |||
|
Наименование характеристики |
Caldos 15/Caldos 25 | ||
|
Анализируемый компонент |
Н2-^/воздух |
H2-Cl2 |
БСг-^/воздух |
|
Диапазон измерений, об. доля, % |
от 0 до 0,5 от 0 до 5 от 0 до 50 от 0 до 100 |
от 0 до 1 от 0 до 5 |
от 0 до 1,5 от 0 до 5 |
|
Пределы допускаемых значений основной приведенной погрешности, % |
± 4 |
± 15 |
± 8 |
Таблица 5
|
Наименование характеристики |
Caldos 17/Calc |
os 27 | ||||
|
Анализируемый компонент |
II2-N2Z воздух |
H2-Ar |
CI l.|-N2Zвоздух |
^з-^/воздух |
Ar-N2 |
He-N2 |
|
Диапазон измерений, об. доля, % |
от 0 до 0,3 от 0 до 5 от 0 до 50 от 0 до 100 от 50 до 100 от 70 до 100 |
от 0 до 2,5 |
от 0 до 4 от 0 до 20 |
от 0 до 3 от 0 до 100 |
от 75 до 100 |
от 90 до 100 |
|
Пределы допускаемых значений основной приведенной погрешности, % |
± 2 |
± 5 |
± 2 |
± 3 |
± 0,5 |
± 0,5 |
|
Наименование характеристики |
Limas 11 UV, Limas 11 HW | |||||
|
Анализируемый компонент |
NO2 |
H2S |
SO2 |
NO |
NH3 |
Cl2 |
|
Диапазон измерений, об. доля млн-1 |
от 0 до 10 от 0 до 200 от 0 до 2500 |
от 0 до 50 от 0 до 500 |
от 0 до 25 от 0 до 50, от 0 до 100 от 0 до 200 |
от 0 до 10 от 0 до 200 от 0 до 5000 |
от 0 до 50 от 0 до 100 от 0 до 2000 |
от 0 до 100, от 0 до 1500 |
|
% |
от 0 до 0,5 |
от 0 до 1 от 0 до 10, от 0 до 50 | ||||
|
Пределы допускаемых значений основной приведенной погрешности, % |
± 15 в диапазоне от 0 до 10 -1 млн от 0 до 200 -1 млн ± 10 в диапазоне от 0 до 2500 -1 млн |
± 15 в диапазоне от 0 до 50 -1 млн ± 10 в диапазоне от 0 до 500 -1 млн |
± 15 в диапазонах от 0 до 25 млн-1 от 0 до 50 млн-1 от 0 до 100 млн-1 ± 8 в диапазоне от 0 до 200 млн-1 ± 6 в диапазоне от 0 до 0,5 % |
± 15 в диапазонах от 0 до 10 млн-1 от 0 до 200 -1 млн ± 10 в диапазоне от 0 до 5000 -1 млн |
± 15 в диапазонах от 0 до 50 -1 млн от 0 до 100 -1 млн ± 8 в диапазоне от 0 до 2000 -1 млн ± 5 в диапазоне от 0 до 1 % |
± 14 в диапазонах от 0 до 100, -1 млн от 0 до 1500 -1 млн |
|
± 4 в диапазонах от 0 до 10 % от 0 до 50 % | ||||||
|
Наименование характеристики |
M |
agnos 106/Magnos 206 |
Magnos 17/Magnos 27 | |||||||
|
Диапазон измерений объемной доли кислорода, об. доля, % |
от 0 до 0,5 |
от 0 до 1 |
от 0 до 5 |
от 0 до 10 |
от 0 до 25 |
от 0 до 100 |
от 0 до 3 |
от 0 до 10 |
от 0 до 25 |
от 0 до 100 |
|
Пределы допускаемых значений основной приведенной погрешности, % |
± 10 |
± 5 |
± 4 |
± 2 |
± 1 |
± 0,5 |
± 4 |
± 2 |
± 1 |
± 0,5 |
Таблица 8
|
Наименование характеристики |
Сенсор кислорода |
ZO23 |
MultiFID 14 |
|
Анализируемый компонент |
О2 |
О2 |
Общий углерод |
|
Диапазон измерений: массовая концентрация, мгС/м3 |
от 0 до 5 от 0 до 100 от 0 до 10000 | ||
|
об. доля, млн-1 |
от 0 до 1 от 0 до 10 от 0 до 100 от 0 до 1000 | ||
|
об. доля ,% |
от 0 до 5 от 0 до 25 | ||
|
Пределы допускаемых значений основной приведенной погрешности, % |
± 2 в диапазонах от 0 до 5 % от 0 до 25 % |
± 10 в диапазонах от 0 до 1 млн-1 от 0 до 10 млн-1 от 0 до 100 млн-1 от 0 до 1000 млн-1 |
± 10 в диапазоне от 0 до 5 мгС/м3 ± 6 в диапазоне от 0 до 100 мгС/м3 ± 2 в диапазоне от 0 до 10000 мгС/м3 |
|
Наименование характеристики |
LS25 | |||||||
|
Анализируемый компонент |
О2 |
СО |
СО2 |
HCL |
HF |
NH3 |
H2O | |
|
Диапазон измерений: массовая концентрация, мг/м3 |
от 0 до 7 от 0 до 700 |
от 0 до 1 от 0 до 7 от 0 до 100 от 0 до 500 |
от 0 до 10 от 0 до 100 от 0 до 500 | |||||
|
об. доля, млн-1 |
от 0 до 3 от 0 до 100 от 0 до 1000 | |||||||
|
об. доля, % |
от 0 до 1 от 0 до 5 от 0 до 25 |
от 0 до 0,3 от 0 до 1 от 0 до 5 |
от 0 до 0,2 от 0 до 1 от 0 до 5 от 0 до 25 |
от 0 до 1 от 0 до 10 от 0 до 50 | ||||
|
Пределы допускаемых значений основной приведенной погрешности, %, в диапазоне |
± 5 в диапазонах от 0 до 1 % от 0 до 5 % от 0 до 25 % |
± 4 в диапазоне от 0 до 0,3 % ± 2 в диапазонах от 0 до 1 % от 0 до 5 % |
± 4 в диапазонах от 0 до 0,2 % от 0 до 1 % от 0 до 5 % ± 2 в диапазоне от 0 до 25 % |
± 25 в диапазонах от 0 до 7 мг/м3 от 0 до 500 мг/м3 |
± 25 в диапазонах от 0 до 1 мг/м3 от 0 до 7 мг/м3 от 0 до 100 мг/м3 от 0 до 500 мг/м3 |
± 20 в диапазонах от 0 до 10 мг/м3 от 0 до 100 мг/м3 от 0 до 500 мг/м3 |
± 20 в диапазоне от 0 до 3 млн-1 ± 2 в диапазонах от 0 до 100 -1 млн от 0 до 1000 -1 млн |
± 2 в диапазонах от 0 до 1 % от 0 до 10 % от 0 до 50 % |
Для диапазонов измерений, отличающихся от приведенных в таблице, но не превышающих максимальные, значения приведенной погрешности ( Di ), % рассчитывают по формуле
D = D1A1 i А п
где An - верхнее значение диапазона измерений, об. доля, %; млн-1;
Ani - верхнее значение промежуточного диапазона измерений, об. доля, %; млн-1.
Таблица 10
|
Наименование характеристики |
Uras 14/26 |
Limas 11 IR/ Limas 11 UV/ Limas 11 HW |
Caldos 15/25 Caldos 17/27 |
Magnos 106/206 Magnos 17/27 |
Сенсор кислорода |
ZO23 |
LS25 |
MultiFID 14 |
|
Пределы допускаемых значений дополнительной погрешности от изменения атмосферного давления на 1 кПа, %: - относительной |
± 0,2 |
± 0,2 |
± 0,01/± 1,5 |
± 0,2 |
± 1 |
Не влияет |
Не влияет | |
|
- приведенной |
± 0,25 | |||||||
|
Пределы допускаемых значений дополнительной погрешности от изменения температуры окружающей среды на 10 ° С, %: - приведенной от при термостатировании ячейки |
± 2 |
± 1 | ||||||
|
- приведенной от без термостатирования |
± 4 | |||||||
|
- относительной от при термостатировании ячейки |
± 1 |
± 0,5 |
± 0,1 |
± 2 |
± 2 | |||
|
-абсолютной, об. доля, % |
± 0,2 |
|
Наименование характеристики |
Uras 14/26 |
Limas 11 IR/ Limas 11 UV/ Limas 11 HW |
Caldos 15/25 Caldos 17/27 |
Magnos 106/206 Magnos 17/27 |
Сенсор кислорода |
ZO23 |
LS25 |
MultiFID 14 |
|
Пределы допускаемых значений дополнительной приведенной погрешности от изменения напряжения постоянного тока в диапазоне от 24 ± 5% В, % |
± 0,2 | |||||||
|
Диапазон выходного аналогового сигнала, мА |
0/4-20 | |||||||
|
Время выхода на режим, ч, не более: |
0,5 (без термостата) 2 (с термостатом) |
2,5 |
2-4/0,5 |
1/4 |
_ |
2 |
1 |
2 |
|
Потребляемая мощность, В •А, не более |
75 |
80 (при температуре 5 °С) 35 (при температуре 45 °С) |
35/18 |
55/35 |
_ |
30 |
20 |
65 (анализатор) 120 (термостат детектора) |
Габаритные размеры, мм, не более:
модель АО2020 483х177х413
модель АО2020 с сенсором MultiFID 14 483х177х600
модель АО2040 400х450х199
модельАО2040 с сенсором MultiFID 14 400х450х600
модель АО2040-Си Ex 400x450x199
Масса, кг, не более:
модели АО2020, АО2040 с одним аналитическим модулем 23
модель АО2040-Си Ex 28
Условия эксплуатации приведены в таблице 11.
Таблица 11
|
Наименование характеристики |
Uras 14/26 |
Limas 11 IR/ Limas 11 UV/ Limas 11 HW |
Caldos 15/25 Caldos 17/27 |
Magnos 106/206 Magnos 17/27 |
Сенсор кислорода |
ZO23 |
LS25 |
MultiFID 14 |
|
- температура окружающей среды без электронного модуля, °С |
от 5 до 45 |
от 5 до 50 |
от минус 20 до плюс 55 |
от 5 до 45 | ||||
|
- температура окружающей среды с электронным модулем, °С |
от 5 до 40 |
от 5 до 45 |
от 5 до 40 |
от 5 до 45 | ||||
|
- относительная влажность, %, не более |
75 | |||||||
|
- скорость потока анализируемого газа, л/ч |
от 20 до 100 |
от 20 до 100 |
от 10 до 90 |
от 20 до 60 |
от 20 до 100 |
от 5 до 10 |
Не нормир. |
от 80 до 100 |
|
Потребляемая мощность, В •А, не более |
75 |
80 (при температуре 5 °С) 35 (при температуре 45 °С) |
35/18 |
55/35 |
_ |
30 |
20 |
65 (анализатор) 120 (термостат детектора) |
Знак утверждения типа
наносится на лицевую панель прибора методом штемпелевания и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность газоанализаторов приведена в таблице 12.
Таблица 12.
|
Наименование |
Обозначение |
Количество |
|
Г азоанализатор многоканальный АО2000 |
1 комплект | |
|
Центральный блок управления |
АО2020, АО2040, АО2О4О-Си Ех |
1 экземпляр (по заказу). |
|
Сенсоры |
Uras 14/26, Caldos 15/25, Caldos 17/27, Limas 11 IR, Limas 11 UV, Limas 11 HW, Magnos 106/206, Magnos 17/27, ZO23, сенсор кислорода, LS25, MultiFID 14 |
По заказу |
|
Эксплуатационная документация |
1 комплект | |
|
Методика поверки |
1 экземпляр |
Поверка
осуществляется по документу МП 27467-09 "Инструкция. Газоанализаторы многоканальные АО2000 моделей АО2020, АО2040, A02040-CU Ex; EL3000 моделей EL3020, EL3040. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМС" 23 декабря 2009 г.
При поверке применяют:
- ГСО-ПГС по ТУ 6-16-2956-01;
- установка динамическая "Микрогаз-Ф" с источниками микропотоков;
- генератор газовых смесей ГГС-03-03;
- генератор динамический влажного газа "Эталон-02";
- генератор влажного газа образцовый динамический "Родник-4".
Сведения о методах измерений
приведены в руководстве по эксплуатации "Газоанализаторы многоканальные АО2000 модели АО2020, АО2040, A02040-CU Ex".
Нормативные документы
ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические условия".
ГОСТ 8.578-2008 "Государственная система обеспечения единства измерений. Государсвенная поверочная схема для средств измерений содержания компонентов в газовых средах".
Техническая документация фирмы-изготовителя фирма "ABB Automation GmbH", Германия.
Рекомендации к применению
- осуществление деятельности в области охраны окружающей среды;
- осуществление деятельности в области гражданской обороны, защиты населения и территорий от чрезвычайных ситуаций природного и техногенного характера, обеспечения пожарной безопасности, безопасности людей на водных объектах;
- выполнение работ по обеспечению безопасных условий и охраны труда;
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Другие Газоанализаторы
