Сигнализаторы "Орт-02"
| Номер в ГРСИ РФ: | 27469-04 |
|---|---|
| Производитель / заявитель: | ООО "Полиорт", г.Рязань |
Сигнализаторы «Орт-02» (далее - сигнализатор) предназначены для автоматического контроля и выдачи сигнализации о превышении установленных значений до взрывоопасных концентраций горючих газов и паров горючих жидкостей в условиях открытых пространств под навесами, в помещениях с нерегулируемыми климатическими условиями объектов промышленного назначения, коммунальных хозяйств.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 27469-04 |
| Действует | по 28.07.2030 |
| Наименование | Сигнализаторы |
| Модель | "Орт-02" |
| Приказы |
№1451 от
17.07.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 94995944-e5f7-8100-2061-27f707b1b308 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Источник информации | CD 2004г |
| Технические условия на выпуск | ТУ 4215-002-44920279-2004 |
| Класс СИ | 31.01 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 18582 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 01д3 от 25.03.10 п.29507 от 29.07.04 п.143 |
Производитель / Заявитель
Общество с ограниченной ответственностью «ПОЛИОРТ» (ООО «ПОЛИОРТ»), г. Рязань
Россия
390027, Касимовское шоссе, 21, корп.7, к.44 (390046, ул.Есенина, д.116/1)
Поверка
| Методика поверки / информация о поверке | Приложение 9 ПЛРТ.413410.001 РЭ |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
33151
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 32605 (98%) |
| Неуспешных поверок (СИ непригодно) | 546 (2 %) |
| Актуальность информации | 30.12.2025 |
Поверители
Скачать
|
27469-04: Описание типа
2025-27469-04.pdf
Файл устарел
|
Скачать | 285 КБ | |
|
27469-04: Методика поверки
2017-mp27469-04.pdf
Файл устарел
|
Скачать | 528.4 КБ | |
|
27469-04: Описание типа
2025-27469-04-1.pdf
|
Скачать | 285 КБ | |
|
27469-04: Методика поверки
2017-mp27469-04-1.pdf
|
Скачать | 528.4 КБ |
Описание типа
Назначение
Сигнализаторы «Орт-02» (далее - сигнализатор) предназначены для автоматического контроля и выдачи сигнализации о превышении установленных значений до взрывоопасных концентраций горючих газов и паров горючих жидкостей в условиях открытых пространств под навесами, в помещениях с нерегулируемыми климатическими условиями объектов промышленного назначения, коммунальных хозяйств.
Описание
Сигнализатор «Орт-02» является стационарным, одноканальным, двухблочным сигнализатором непрерывного действия с конвекционной подачей контролируемой среды.
Принцип действия сигнализатора - термохимический. Реакция окисления контролируемых веществ происходит на поверхности каталитически активированной платиновой проволоки с выделением тепла. В результате этого повышается температура проволоки, а следовательно и ее электрическое сопротивление пропорционально концентрации горючих веществ в контролируемой среде.
Сигнализатор имеет два концентрационных пороговых уровня - «Порог 1» и «Порог 2», при превышении которых, одновременно срабатывают световая и звуковая сигнализации, а также формируются соответствующие команды для управления внешними исполнительными устройствами.
Сигнализатор состоит из блока питания и сигнализации (БПС) и преобразователя измерительного (ПИ), устанавливаемого в зоне контроля. Связь между БПС и ПИ осуществляется с помощью трехпроводной линии.
Сигнализатор изготавливается в общепромышленном исполнении «Орт-02» и во взрывозащищенном исполнении «Орт-02В» с маркировкой взрывозащиты ПИ -1 Ex ib d IIB T4 Gb X и БПС - [Ex ib Gb] IIB.
Сигнализатор имеет:
- цифровое светодиодное отсчетное устройство (СОУ) «Концентрация Ех» с прямым отсчетом показаний для контроля наличия и динамики изменения концентрации определяемого компонента;
- индикатор световой «Тревога» с прерывистым свечением при срабатывании сигнализации «Порог 1» и непрерывным свечением при срабатывании сигнализации «Порог 2»;
- сигнализацию звуковую двухтональную при срабатывании сигнализации «Порог 1» и скользящего тона при срабатывании сигнализации «Порог 2»;
- кнопку «Сброс СФ» для выключения звуковой сигнализации после снижения концентрации взрывоопасных газов ниже уровней «Порог 2» и «Порог 1»;
- релейные выходы «Порог 1» и «Порог 2» для коммутации электрических цепей внешних исполнительных устройств при срабатывании сигнализации соответствующих им уровней;
- режим «Контроль» для оперативной проверки исправности световой и звуковой сигнализации, релейных выходов;
- кнопку «Пуск» для включения режима «Контроль» и световой индикатор работы сигнализатора в режиме «Контроль».

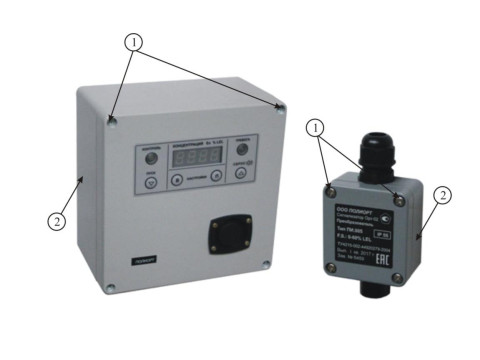

Общий вид сигнализаторов «Орт-02» и «Орт-02В» приведен на рисунках 1, 2 с указанием мест пломбирования и нанесения знаков поверки.

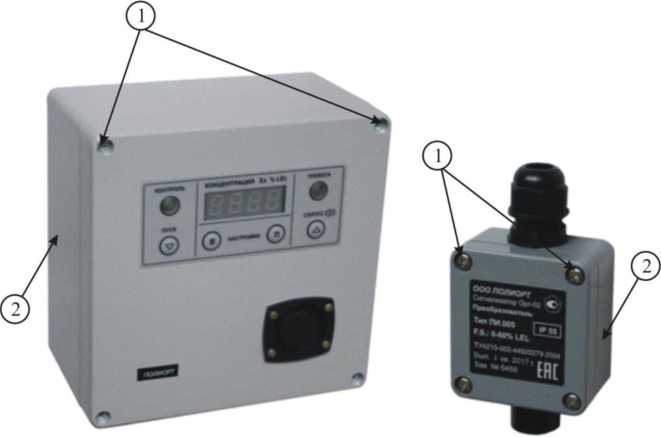

Рисунок 1 - Общий вид сигнализатора общепромышленного исполнения «Орт-02» О- места опломбирования;
CD- места нанесения знаков поверки

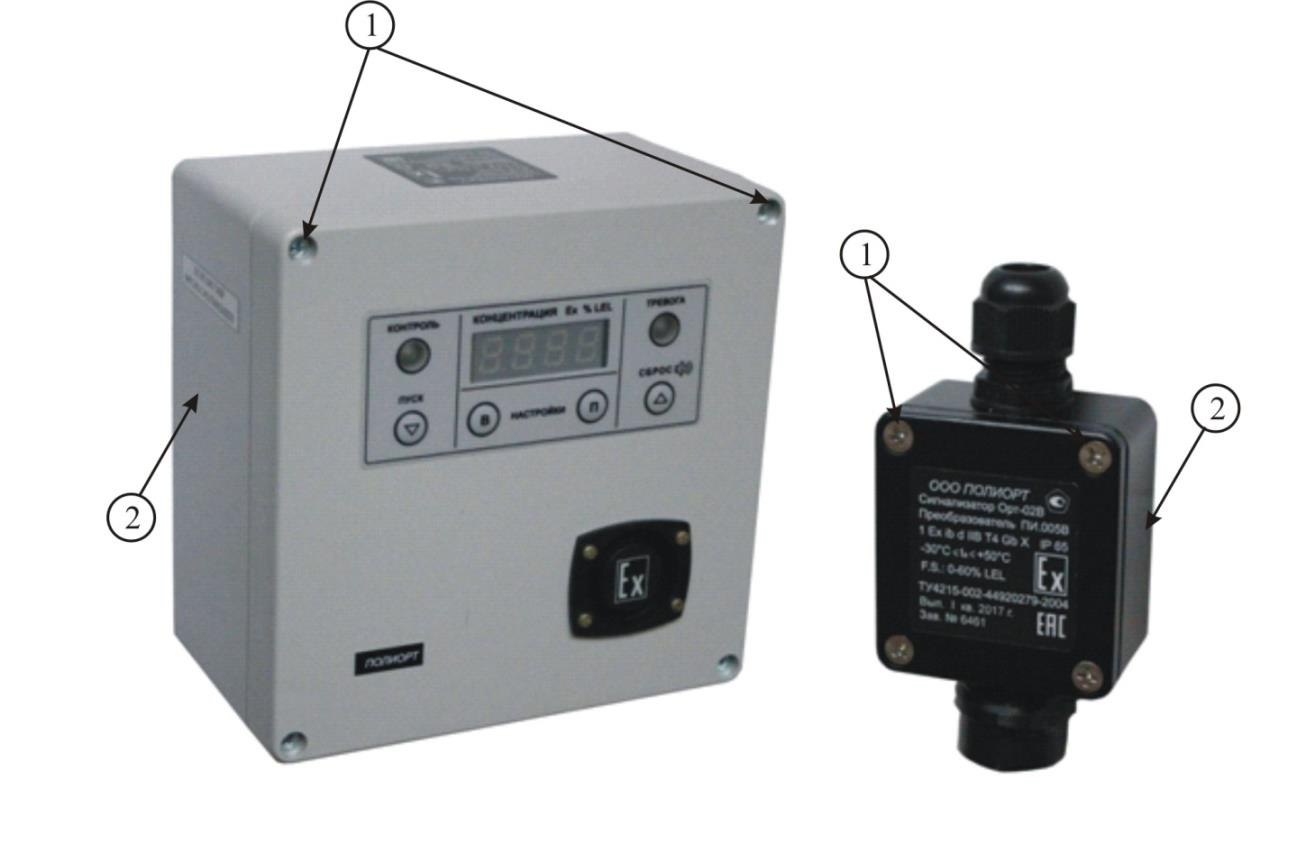

Рисунок 2 - Общий вид сигнализатора взрывозащищенного исполнения «Орт-02В» О- места опломбирования;
- места нанесения знаков поверки
Программное обеспечение
БПС сигнализатора имеет встроенное программное обеспечение (ПО).
Основные функции ПО:
- вычисление концентрации определяемого компонента;
- преобразование расчетных данных в соответствующие показания СОУ;
- формирование сигналов световой и звуковой сигнализаций превышения концентрационных уровней «Порог 1» и «Порог 2»;
- управление работой релейных выходов «Порог 1» и «Порог 2»;
- индикация на СОУ служебных сообщений и информации об отказах (неисправностях) сигнализатора.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Влияние метрологически значимой части ПО на результаты измерений сигнализаторов учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения «Высокий» в соответствии
с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
«Орт-02» |
«Орт-02В» | |
|
Идентификационное наименование ПО |
Pr. Gas3.hex |
PrG2V130.hex |
|
Номер версии (идентификационный номер ПО) |
ПО 1.0 |
ПО 1.3 |
|
Цифровой идентификатор ПО |
- |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения концентрации определяемого компонента в контролируемой среде, % НКПР |
от 0 до 60 |
|
Пределы допускаемой основной абсолютной погрешности, % НКПР |
±5,0 |
|
Предел допускаемой вариации показаний, % НКПР |
2,5 |
|
Время срабатывания при концентрации в 1,6 раза выше сигнальной, с, не более |
15 |
|
Пределы допускаемой дополнительной абсолютной погрешности от изменения на каждые 10 °С температуры контролируемой среды, % НКПР |
±1,0 |
|
Дрейф выходного сигнала в нормальных условиях за 6 мес. в непрерывном режиме работы, % НКПР, не более |
±2,5 |
|
Номинальная функция преобразования ПИ по поверочному компоненту (метан) |
Io = 0,1600^C+4,000 где Ig - выходной ток ПИ, мА C - концентрация определяемого компонента в контролируемой среде, % НКПР |
|
Номинальная функция преобразования ПИ по не поверочным компонентам |
Io = 0,1600 ^C/G+4,000 где G - поправочный коэффициент (для пропана G = 1,88; для гексана G = 3,00) |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Длина линии связи между БПС и ПИ, м |
до 200 |
|
Потребляемая мощность, ВА, не более |
10 |
|
Габаритные размеры, мм, не более: - БПС |
160х160х94 |
|
- ПИ |
138х58х35 |
|
Масса, кг, не более: - БПС |
1,00 |
|
- ПИ |
0,30 |
|
Степень защиты от попадания внутрь посторонних тел и воды: - для БПС |
IP54 |
|
- для ПИ «Орт-02» / «Орт-02В» |
IP55/IP65 |
|
Условия эксплуатации: - температура контролируемой и окружающей среды, °С |
от -30 до +50 |
|
- напряжение питания, В |
220'3.2. |
|
- атмосферное давление, кПа ( мм рт.ст.) |
от 84,0 до 106,7 (от 630 до 800) |
|
- относительная влажность окружающего воздуха при температуре 35 °С, %, не более |
95 |
|
- средняя наработка на отказ, час, не менее |
30000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом, а также на таблички, расположенные на корпусах БПС и ПИ сигнализатора методом трафаретной печати.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество | |
|
«Орт-02» |
«Орт-02В» | ||
|
Преобразователь измерительный |
ПЛРТ.468152.005 |
ПЛРТ.468152.005В |
1 шт. в зависимости от исполнения |
|
Блок питания и сигнализации |
ПЛРТ.413411.001 |
ПЛРТ.413411.001В |
1 шт. в зависимости от исполнения |
|
Приспособление для подачи ПГС |
ПЛРТ.625322.001 |
ПЛРТ.625322.001В |
дополнительный заказ |
|
Руководство по эксплуатации (паспорт) |
ПЛРТ.413410.001-01 РЭ |
1 экз. | |
|
Методика поверки |
- |
1 экз. | |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;
ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия;
ТР ТС 004/2011 О безопасности низковольтного оборудования;
ТР ТС 012/2011 О безопасности оборудования для работы во взрывоопасных средах;
ТР ТС 020/2011 Электромагнитная совместимость технических средств;
ТУ 4215-002-44920279-2004 Сигнализатор «Орт-02» Технические условия.
