Мультиметры цифровые Fluke 175, Fluke 177, Fluke 179

Назначение

Мультиметры цифровые Fluke 175, Fluke 177, Fluke 179 (далее - мультиметры) предназначены для измерений силы и напряжения постоянного и переменного тока, электрического сопротивления, электрической емкости, частоты и применяются для контроля электрических параметров радиоэлектронной аппаратуры и ее компонентов при ее разработке, производстве и эксплуатации.

Описание

Мультиметры цифровые Fluke 175, Fluke 177, Fluke 179 представляют собой портативные многофункциональные электроизмерительные приборы, конструктивно выполненные в специальном пластмассовом ударопрочном корпусе. На лицевой панели мультиметров расположены функциональные клавиши, поворотный переключатель, входные разъёмы, предназначенные для присоединения измерительных проводов и подключения их к измеряемой сети, жидкокристаллический цифровой дисплей. Включение и выключение мультиметров, выбор режимов измерения осуществляется при помощи поворотного переключателя. Функциональные клавиши служат для переключения пределов измерений и выбора специальных функций при измерениях.

Для проведения измерений мультиметры непосредственно подключают к измеряемой цепи. Процесс измерения отображается на жидкокристаллическом дисплее в виде цифровых значений результатов измерений, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов.

Принцип работы мультиметров заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.

Отличие модификаций мультиметров цифровых Fluke 175, Fluke 177, Fluke 179 заключается в различных функциональных возможностях и технических характеристиках.

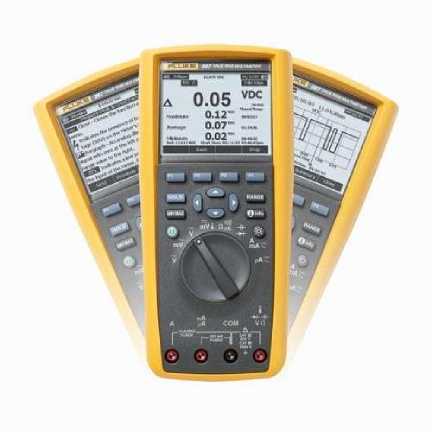

Рисунок 1 - Фотография общего вида мультиметров

Программное обеспечение

Программное обеспечение мультиметров встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений. Идентификационные данные программного обеспечения мультиметров цифровых Fluke 175, Fluke 177, Fluke 179 представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения мультиметров цифровых Fluke 175, Fluke 177, Fluke 179

Уровень защиты программного обеспечения СИ от непреднамеренных и преднамеренных изменений А по МИ 3286-2010.

Технические характеристики

Таблица 2 - Метрологические характеристики

Окончание таблицы 2

Примечание:

1 UU3M — измеренное значение напряжения переменного или постоянного тока.

2 1изм - измеренное значение силы переменного или постоянного тока.

3 R™ — измеренное значение электрического сопротивления.

4 Сизм — измеренное значение электрической емкости.

5 F™ — измеренное значение частоты переменного тока.

6 1изм — измеренное значение температуры.

7 .емр — значение единицы младшего разряда

Предел допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающей среды на 1 °C в пределах рабочих условий применения, не более 0,1 основной погрешности измерения

Таблица 3 - Технические характеристики

Окончание таблицы 3

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель корпуса мультиметров в виде наклейки со стойким к истиранию покрытием.

Комплектность

Таблица 4 - Комплектность поставки

Поверка

осуществляется по документу МП-199/447-2010 «Мультиметры цифровые Fluke 175, Fluke 177, Fluke 179. Методика поверки», утвержденным ГЦИ СИ ФГУ «Ростест-Москва» в октябре 2010 г.

Перечень основных средств, применяемых при поверке:

- калибратор универсальный FLUKE 5520A

диапазон воспроизведения напряжения постоянного тока: 0 - 1000 В;

пределы допускаемой абсолютной погрешности (AU): ± (0,000011 - 0,000018)^U;

диапазон воспроизведения напряжения переменного тока: 1 мВ - 1020 В (10 Гц - 500 кГц);

пределы допускаемой абсолютной погрешности (AU): ± (0,00015 - 0,002)^U;

диапазон воспроизведения силы постоянного тока: 0 - 20,5 А;

пределы допускаемой абсолютной погрешности (AI): ± (0,0001 - 0,0005)^1;

диапазон воспроизведения силы переменного тока: 29 мкА -20,5 А (10 Гц - 30 кГц);

пределы допускаемой абсолютной погрешности (AI): ± (0,0004 - 0,003)^1;

диапазон воспроизведения частоты переменного тока: 0,01 Гц - 2 МГц;

пределы допускаемой абсолютной погрешности (Af): ± (2,5-10-6)-f;

диапазон воспроизведения электрического сопротивления: 0,0001 Ом - 1100 МОм;

пределы допускаемой абсолютной погрешности (AR): ± (0,000028 - 0,003)<R;

диапазон воспроизведения электрической емкости: 0,19 нФ - 110 мФ;

пределы допускаемой абсолютной погрешности (AC): ± (0,0025 - 0,011)^C;

имитация сигнала термопары типа К: от минус 200 до 1372 °С; (AT): ± (0,16 - 0,4) °C.

Сведения о методах измерений

Методы измерений с помощью мультиметров цифровых Fluke 175, Fluke 177, Fluke 179 указаны в документе «Мультиметры цифровые Fluke 175, Fluke 177, Fluke 179. Руководство по эксплуатации».

Нормативные документы

Мультиметры цифровые Fluke 175, Fluke 177, Fluke 179. Руководство по эксплуатации.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
