Ваттметры-счетчики электрической энергии трехфазные эталонные ЦЭ7008
| Номер в ГРСИ РФ: | 27558-11 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ОАО "НИИ Электромера", г.С.-Петербург |
Для поверки и регулировки однофазных и трехфазных средств измерений активной мощности и энергии класса точности 0,2 и менее точных, трехфазных средств измерений реактивной мощности и энергии класса точности 0,5 и менее точных и средств измерений напряжения и силы переменного тока класса точности 0,5 и менее точных и могут использоваться в составе специализированных и универсальных поверочных установок.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 27558-11 |
| Действует | по 31.03.2026 |
| Наименование | Ваттметры-счетчики электрической энергии трехфазные эталонные |
| Модель | ЦЭ7008 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9007de1c-15d8-bd8c-9a88-8558b9054316 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.03 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Примечание | Взамен № 27558-04 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 29.04.2016 |
| Номер сертификата | 42546 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 2016 от 29.04.11 п.19 |
Производитель / Заявитель
ОАО "НИИ электроизмерительных приборов" (Электромера), РОССИЯ, г.С.-Петербург
Россия
195267, пр.Просвещения, 85, тел./ факс (812) 559-88-07, E-mail: info@electromera.ru
Поверка
| Методика поверки / информация о поверке | ОПИ .046.118 ПМ |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 124 (95%) |
| Неуспешных поверок (СИ непригодно) | 7 (5 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
27558-11: Описание типа
2016-27558-11.pdf
|
Скачать | 353.2 КБ | |
|
27558-11: Методика поверки
2021-mp27558-11.pdf
|
Скачать | 203.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Ваттметры-счетчики электрической энергии трехфазные эталонные ЦЭ7008 (далее - ВС) предназначены для поверки и регулировки однофазных и трехфазных средств измерений активной мощности и энергии класса точности 0,2 и менее точных, трехфазных средств измерений реактивной мощности и энергии класса точности 0,5 и менее точных и средств измерений напряжения и силы переменного тока класса точности 0,5 и менее точных.
Описание
ВС изготавливаются:
- с максимальным током 60 А (далее - "ЦЭ7008 60А");
- с максимальным током 100 А (далее - "ЦЭ7008 100А");
- с максимальным током 120 А (далее - "ЦЭ7008 120А");
- с пределом основной относительной погрешности равным +0,05% - при измерении активной мощности и +0,1% - при измерении реактивной мощности (далее - "ЦЭ7008 - 0,05/0,1");
- с пределом основной относительной погрешности равным +0,2% - при измерении активной мощности и +0,4% - при измерении реактивной мощности (далее - "ЦЭ7008 - 0,2/0,4").
ВС выполнен в одном корпусе, в котором располагаются: три входных преобразователя тока в напряжение - многопредельные компенсированные трансформаторы тока; три многопредельных масштабных преобразователя напряжения; три 2-входовых измерительных преобразователя с модуляцией входных сигналов, обеспечивающих преобразование произведения входных сигналов в частоту следования импульсов; источник опорных напряжений; 9-канальная схема измерения частоты следования импульсов; схема измерения частоты входного напряжения и углов фазового сдвига между входными сигналами напряжения и тока; блок питания. ВС имеет 6 частотных входов, изолированных по постоянному току друг от друга и от остальных цепей и обеспечивает одновременное определение погрешностей до 6 однотипных счетчиков электрической энергии с передаточным числом от 0,1 до 360000 импульсов на 1 Втч (ва]тч).
Программное обеспечение
Управление узлами ваттметра-счетчика производиться контроллером, выполненным на однокристальной ЭВМ. Управление ваттметром-счетчиком производится с помощью внешней ЭВМ или собственного пульта, содержащего клавиатуру и 4-строчный символьный ЖКИ. Этот же ЖКИ используется для визуального отсчета результата измерений.
Идентификационные данные программного обеспечения приведены в таблице 4.
Таблица 4
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программа работы ваттметра-счетчика эталонного ЦЭ7008 |
ce7008.rom |
8.12.6 |
805C4B |
CRC16 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню “А” в соответствии с МИ 3286-2010.
Основные режимы работы ВС:
- измерение активной мощности в однофазной цепи;
- измерение активной мощности в 3-фазной 3-проводной цепи;
- измерение активной мощности в 3-фазной 4-проводной цепи;
- измерение реактивной мощности в 3-фазной цепи;
- измерение силы переменного тока;
- измерение напряжения переменного тока;
- определение погрешностей счетчиков активной энергии с частотным выходом;
- определение погрешностей счетчиков реактивной энергии с частотным выходом.

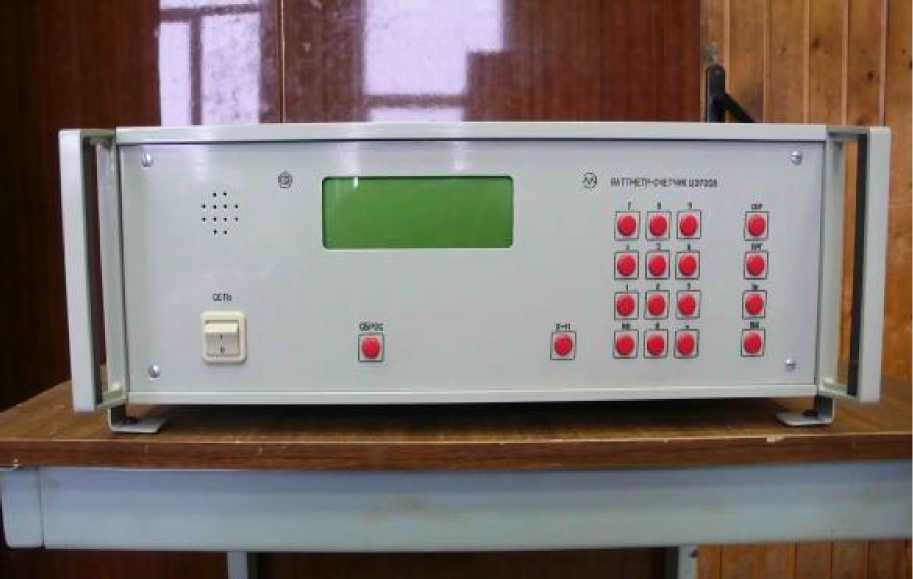

Общий вид ваттметров-счетчиков электрической энергии трехфазных эталонных ЦЭ7008 представлен на рисунке 1.
рис. 1
Место для нанесения клейма поверителя на ВС расположено на чашке одного из винтов, крепящих верхнюю крышку корпуса
Технические характеристики
Основные технические характеристики ВС приведены в таблицах 1- 3. Таблица 1
|
Наименование характеристики |
Значение характеристики |
Примечания |
|
1. Номинальное значение величин: - напряжение фазное (Uh), В; - коэффициент мощности (cos ф) |
57,7; 230 1,0; -1,0 |
При измерении активной мощности в 3-хфазной 4-проводной цепи и определении погрешности 3-фазных 4-проводных счетчиков активной энергии |
|
2. Номинальное значение величин: - напряжение линейное (Uh), В; - коэффициент мощности (cos ф; sin ф)) |
100; 400 1,0; -1,0 |
При измерении активной мощности в 3-фазной 3-проводной цепи и определении погрешности 3-фазных 3-проводных счетчиков активной энергии. При измерении реактивной мощности в 3-фазной цепи и определении погрешности 3-фазных счетчиков реактивной энергии |
|
3. Номинальное значение величин: - напряжение (Uh), В; - коэффициент мощности (cos ф) |
57,7; 230; 100; 400 1,0; —1,0 |
При измерении активной мощности в однофазной цепи и определении погрешности однофазных счетчиков активной энергии |
|
4. Предел допускаемой основной относительной погрешности измерения активной и реактивной мощности, %: - активная мощность; - реактивная мощность |
±0,05 ±0,2 ±0,1 ±0,4 |
для ЦЭ7008-0,05/0,1 для ЦЭ7008-0,2/0,4 для ЦЭ7008-0,05/0,1 для ЦЭ7008-0,2/0,4 |
|
5. Диапазоны значений влияющих величин: - сила тока - напряжение - cos ф, sin ф - частота, Гц |
от 10 мА до 1,21Н от 75 до 120 % от ин 0,5емк — 1 — 0,5инд; [-0,5емк] — [-1] — [-0,5инд] от 45 до 65 |
При определении относительной погрешности измерения активной и реактивной мощности |
|
6. Предел допускаемой основной приведенной погрешности измерения напряжения и силы переменного тока, % |
±0,2 (для ЦЭ7008-0,05/0,1) ±0,4 (для ЦЭ7008-0,2/0,4) |
в режимах “Определение погрешности” и “Измерение мощности” |
|
7. Предел допускаемой основной абсолютной погрешности измерения частоты, Гц |
±0,01 | |
|
8. Предел допускаемой основной абсолютной погрешности измерения угла сдвига фаз, градус |
±1 | |
|
9. Предел допускаемой основной погрешности измерения силы тока и измерения напряжения, % |
±0,1 (для ЦЭ7008-0,05/0,1) ±0,4 (для ЦЭ7008-0,2/0,4) |
в режимах “ИЗМЕРЕНИЕ СИЛЫ ПЕРЕМЕННОГО ТОКА” и “Измерение НАПРЯЖЕНИЯ ПЕРЕМЕННОГОТОКА” |
|
10. Диапазон измерения угла сдвига фаз между током и напряжением, подаваемым на измерительный элемент, °С |
От 0 до 360 | |
|
11. Предел дополнительной погрешности, вызванной изменением температуры окружающего воздуха |
^ предела допускаемого значения основной погрешности |
|
12. Время установления рабочего режима: максимальная продолжительность непрерывной работы: минимальный перерыв до повторного включения: |
не более 0,25 ч не менее 10 ч 1ч | |
|
13. Полная мощность, потребляемая каждой параллельной цепью при номинальном значении напряжения |
1 ВА | |
|
14. Полная мощность, потребляемая каждой последовательной цепью при максимальной силе тока, не более |
10 ВА | |
|
15. Полная потребляемая мощность цепи питания |
100 ВА | |
|
16. Габаритные размеры (длина х ширина х высота) |
не более 480x510x185 мм | |
|
17. Масса |
не более 18 кг | |
|
18. Средняя наработка до отказа, ч |
10000 | |
|
19. Средний срок службы, лет |
10 |
Диапазоны измерения переменного тока, номинальные (Ih) и нормирующие (Ihopm) значения приведены в таблице 2.
Таблица 2
|
ЦЭ7008 60А |
ЦЭ7008 100А |
ЦЭ7008 120А | ||||||
|
Диапазоны измерения, А |
Ih, А |
IHOPM, А |
Диапазоны измерения, А |
IH А |
IHOPM, А |
Диапазоны измерения, А |
IH А |
IHOPM, А |
|
от 0,001 до 0,06 |
0,05 |
0,06 |
от 0,001 до 0,06 |
0,05 |
0,06 |
от 0,001 до 0,06 |
0,05 |
0,06 |
|
от 0,05 до 0,3 |
0,25 |
0,3 |
от 0,05 до 0,3 |
0,25 |
0,3 |
от 0,05 до 0,3 |
0,25 |
0,3 |
|
от 0,2 до 1,2 |
1 |
1.2 |
от 0,2 до 1,2 |
1 |
1.2 |
от 0,2 до 1,2 |
1 |
1.2 |
|
от 1 до 6 |
5 |
6 |
от 1 до 6 |
5 |
6 |
от 1 до 6 |
5 |
6 |
|
от 2 до 12 |
10 |
12 |
от 2 до 12 |
10 |
12 |
от 2 до 12 |
10 |
12 |
|
от 10 до 60 |
50 |
60 |
от 10 до 60 |
50 |
60 |
от 10 до 60 |
50 |
60 |
|
от 10 до 100 |
100 |
100 |
от 10 до 120 |
100 |
120 | |||
Диапазоны измерения напряжения переменного тока, номинальные (Uh) и нормирующие (Uhopm) значения приведены в таблице 3.
Таблица 3
|
Диапазоны измерения, В |
Uh, В |
Uhopm, В |
|
от 10 до 69,3 |
57,7 |
69,3 |
|
от 15 до 120 |
100 |
120 |
|
от 35 до 276 |
230 |
276 |
|
от 60 до 480 |
400 |
480 |
рабочие условия применения ваттметров-счетчиков электрической энергии трехфазных эталонных ЦЭ7008 приведены в таблице 5.
Таблица 5
|
Влияющая величина |
Область значений |
|
Температура окружающего воздуха, °С |
от 15 до 25 |
|
Относительная влажность воздуха, % |
до 80 при 20 °С |
|
Атмосферное давление, мм рт. ст, (кПа) |
от 630 до 800 от 84 до 106 |
|
Частота питающей сети, Гц |
от 49,5 до 50,5 |
|
Напряжение питающей сети, В |
от 198 до 242 |
|
Коэффициент искажения синусоидальности кривой напряжения питания не более, % |
5 |
|
Коэффициент искажения синусоидальности кривой входных сигналов не более, % |
5 |
Знак утверждения типа
Знак утверждения типа наносится на титульные листы технических условий, руководства по эксплуатации и паспорта типографским способом или другим способом, не ухудшающим качества, и на лицевую панель корпуса ВС способом офсетной печати.
Комплектность
Ваттметр-счетчик электрической энергии трехфазный эталонный ЦЭ7008 - 1шт.;
Паспорт (ОПИ.046.118 ПС) - 1экз.;
Руководство по эксплуатации (ОПИ.046.118 РЭ) - 1экз.;
Кабель сетевого питания - 1шт.;
Соединители DB25F, DB15F и DB9F - 1 компл.
Методика поверки (ОПИ.046.118 ПМ) поставляется по требованию организаций, производящих регулировку и поверку ВС.
Поверка
осуществляется по документу ОПИ.046.118 ПМ “Ваттметры-счетчики электрической энергии трехфазные эталонные ЦЭ7008. Методика поверки”, утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И.Менделеева" в феврале 2011 г.
Основные средства поверки:
Установка поверочная универсальная УППУ-МЭ 3.1К 100 02 ТУ 4381-037-49976497-2008. Диапазоны измерений: Uh - 60; 220; 480В и 1н - 0,5; 2; 10 и 100 А. Предел основной относительной погрешности измерения силы тока не более +[0,01 + 0,005 I (Ih/I) -1| ] %. Предел основной относительной погрешности измерения активной мощности не более +[0,015 + 0,005 I (Ph/P) -1| ] % . Предел основной относительной погрешности измерения реактивной мощности не более +[0,03 + 0,01 I (Qh/Q) -1I ] % ;
Частотомер электронно-счетный Ч3-38; Диапазон измеряемых частот, Гц - от 1 до 1000000. Основная погрешность, %, не более +0,001.
Мегаомметр М4100/3; диапазон измерений - от 0 до 100 Мом; выходное напряжение - 500 В; основная погрешность измерений - не более +1 %;
Сведения о методах измерений
Методика измерений изложена в Руководстве по эксплуатации ОПИ.046.118 РЭ «Ваттметры-счетчики электрической энергии трехфазные эталонные ЦЭ7008».
Нормативные документы
ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”
ТУ 4381-006-00229903-2010 “Трехфазные ваттметры-счетчики эталонные ЦЭ7008. Технические условия”.
Рекомендации к применению
выполнение государственных учетных операций; осуществление мероприятий государственного контроля.
