Измерители уровня электромагнитных излучений П3-31
| Номер в ГРСИ РФ: | 27571-10 |
|---|---|
| Производитель / заявитель: | Завод "РИАП" (радиоизмерительной аппаратуры), г.Нижний Новгород |
Для измерения плотности потока энергии (ППЭ) и среднеквадратических значений напряженности электрического и магнитного полей в режиме непрерывной генерации, применяются при проведении контроля уровней электромагнитного поля на соответствие требованиям норм по электромагнитной безопасности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 27571-10 |
| Действует | по 06.04.2020 |
| Наименование | Измерители уровня электромагнитных излучений |
| Модель | П3-31 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c79a8e32-81a0-ef74-a9df-5ff117d6cbde |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ИУШЯ.411153.087 ТУ |
| Класс СИ | 35.10 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | 01.04.2015 |
| Номер сертификата | 39586 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 98 от 20.02.12 п.01 |
Производитель / Заявитель
ОАО "СКБ радиоизмерительной аппаратуры" (РИАП), г.Нижний Новгород; АО "Нижегородское НПО им.М.В.Фрунзе", г.Нижний Новгород
Россия
603950, проспект Гагарина, 174. Тел./факс: (831)465-95-32, E-mail: market@skbriap.ru
Поверка
| Методика поверки / информация о поверке | ИУШЯ.411153.087 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 623 (95%) |
| Неуспешных поверок (СИ непригодно) | 36 (5 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
27571-10: Описание типа
2015-27571-10.pdf
|
Скачать | 104.4 КБ | |
|
27571-10: Методика поверки
2022-mp27571-10.pdf
|
Скачать | 856.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Измерители уровней электромагнитных излучений П3-31 (далее - измерители) предназначены для измерения плотности потока энергии (ППЭ) и среднеквадратических значений напряженности электрического и магнитного полей в режимах непрерывной генерации.
Описание
Конструктивно измерители состоят из трех антенн-преобразователей (А1, А4, А5) и измерительного устройства. Антенны соединяются с измерительным устройством при помощи цангового разъема. Антенна-преобразователь А1 имеет три дипольно-детекторные микросборки, которые образуют взаимно-ортогональную структуру в пространстве. Антенна-преобразователь А4 выполнена в виде трех ортогонально расположенных вибраторов, каждый из которых нагружен на диод. Антенна-преобразователь А5 состоит из трех ортогональных рамочных антенн, нагруженных на диоды. Питание измерителя осуществляется от двух аккумуляторов типоразмера АА, устанавливаемых в батарейный отсек измерительного устройства.
Принцип действия измерителя состоит в преобразовании высокочастотного электромагнитного поля в постоянное напряжение, которое подается на микропроцессорное измерительное устройство, обеспечивающее обработку информации и индикацию параметров измеряемого электромагнитного поля на табло измерительного устройства или дисплее ЭВМ, подключенной к измерительному устройству.

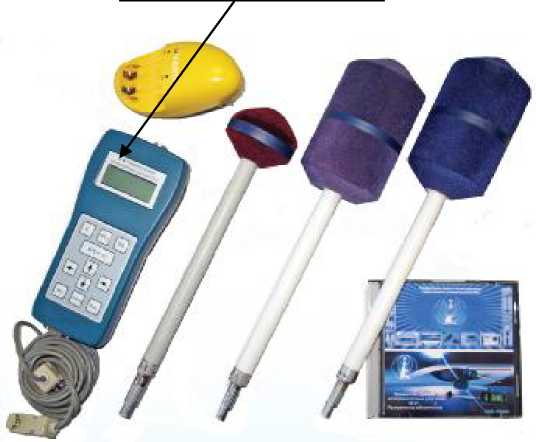

Внешний вид измерителей с указанием места нанесения знака об утверждении типа и мест пломбировки от несанкционированного доступа приведен на рисунках 1 и 2.
Место нанесения знака утверждения
Место пломбировки от несанкционированного
Рисунок 1
Рисунок 2
Программное обеспечение
Метрологически значимой частью программного обеспечения средства измерений являются следующие программные продукты:
- программа управления и ЦОС прибора;
- программа управления измерителем.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в
таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Программа управления измерителем |
Программа управления и ЦОС прибора |
|
Идентификационное наименование ПО |
P3 31.exe |
P3-31 ADS1245 v2.2.txt |
|
Номер версии (идентификационный номер ПО) |
3.1 |
2.2 |
|
Цифровой идентификатор ПО |
4B3E665DD |
F0263392D |
|
Другие идентификационные данные (если имеются) |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» (по Р 50.2.077-2014).
Технические характеристики
Метрологические и технические характеристики измерителей приведены в таблице 2. Таблица 2
|
Наименование характеристики |
Значение |
|
1. Рабочий диапазон частот: - для антенны-преобразователя А1, ГГц - для антенны-преобразователя А4, МГц - для антенны-преобразователя А5, МГц |
от 0,3 до 40 от 0,03 до 300 от 0,01 до 30 |
|
2. Диапазоны измерений: 2.1 Для антенны-преобразователя А1: - плотность потока энергии, мкВт/см2 (В/м) 2.2 Для антенны-преобразователя А4: напряженность электрического поля, В/м: - в диапазоне частот от 0,03 до 0,1 МГц - в диапазоне частот от 0,1 до 300 МГц 2.3 Для антенны-преобразователя А5: напряженность магнитного поля, А/м: - в диапазоне частот от 0,01 до 0,1 МГц - в диапазоне частот от 0,1 до 30 МГц |
от 0,265 до 100000 от 4 до 600 от 2 до 600 от 3 до 16 от 0,5 до 16 |
|
3 Пределы допускаемой основной относительной погрешности измерения ППЭ и напряженности электрического (магнитного) полей, дБ |
±2,7 |
|
4 Пределы допускаемой дополнительной погрешности измерения ППЭ и напряженности электрического (магнитного) полей, обусловленной отклонением температуры окружающего воздуха от нормальной в пределах рабочих температур на каждые 10 °С, не более, дБ |
±0,5 |
|
5 Питание измерителя осуществляется от двух аккумуляторных батарей типоразмера АА, В |
2,4 |
|
6 Мощность, потребляемая измерителем от источника питания, не более, Вт |
0,2 |
|
7 Время непрерывной работы антенны при полностью заряженных аккумуляторных батареях, ч, не менее |
8 |
|
8 Средняя наработка на отказ, ч, не менее |
10000 |
|
9 Масса антенны, кг, не более |
0,9 |
|
10 Габаритные размеры антенны, мм, не более: длиннахширинахвысота |
540х80х55 |
|
11 Рабочие условия эксплуатации*: - температура окружающей среды, °С - относительная влажность при температуре 30 °С, % - атмосферное давление, кПа (мм рт. ст.) |
от минус 20 до 55 90 от 70 до 106,7 (от 537 до 800) |
|
* - По условиям воздействия климатических и механических факторов антенна относится к группе 4 ГОСТ 22261-94 | |
Знак утверждения типа
наносится на переднюю панель корпуса устройства измерительного методом шелкографии и типографским способом на титульные листы эксплуатационной документации.
Комплектность
Комплектность измерителей приведена в таблице 3.
Таблица 3
|
Наименование |
Обозначение |
Количество |
|
1 Антенна-преобразователь А1 |
ИУШЯ.411519.036 |
1 |
|
2 Антенна преобразователь А4* |
ИУШЯ.411519.034 |
1 |
|
3 Антенна-преобразователь А5* |
ИУШЯ.411519.035 |
1 |
|
4 Устройство измерительное |
ИУШЯ.467412.010 |
1 |
|
5 Кабель соединительный |
ИУШЯ.685661.115 |
1 |
|
6 Устройство зарядное ** |
VARTA |
1 |
|
7 Аккумулятор размер АА |
2 | |
|
8 Пакет |
ЕЮ8.870.000 |
1 |
|
9 Диск с программным обеспечением |
1 | |
|
10 Руководство по эксплуатации |
ИУШЯ.411153.087 РЭ |
1 |
|
11 Формуляр |
ИУШЯ.411153.087 ФО |
1 |
|
12 Футляр |
ИУШЯ.323366.011 |
1 |
|
13 Ящик |
ИУШЯ.323229.033 |
1 |
|
* - Поставляется по требованию заказчика. * * - Допускается поставка с другим типом устройства зарядного, имеющего сертификат соответствия и допущенного к применению в Российской Федерации. | ||
Поверка
осуществляется в соответствии с документом ИУШЯ.411153.087 МП «Измеритель уровней электромагнитных излучений. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 20 мая 2004 г.
Основные средства поверки:
- рабочий эталон единиц напряженности электрического и магнитного полей РЭНЭП-0 ,09/300М, диапазон частот от 0,01 кГц до 300 МГц, пределы допускаемой основной погрешности ±7%;
- рабочий эталон единиц напряженности электрического и магнитного полей РЭНМП-05Г/10М, диапазон частот от 0,5 кГц до 10 МГц, пределы допускаемой основной погрешности ±7%;
- рабочий эталон единиц напряженности электрического и магнитного полей РЭНМП-10/300М, диапазон частот от 10 кГц до 300 МГц, пределы допускаемой основной погрешности ±7%;
- установка для поверки измерителей плотности потока энергии П1-9, диапазон частот от 0,3 до 18 ГГц, пределы допускаемой основной погрешности воспроизведения ППЭ в режиме непрерывной генерации ± 0,5 дБ.
Сведения о методах измерений
«Измерители уровней электромагнитных излучений П3-31. Методика поверки» ИУШЯ.411153.087 МП.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ Р 51070-97 «Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний».
ГОСТ Р 8.805-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц».
ГОСТ Р 8.574-2000 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц».
ИУШЯ.411153.087 ТУ «Измеритель уровней электромагнитных излучений П3-31. Технические условия».
Рекомендации к применению
- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
