Меры напряженности магнитного поля М-503
| Номер в ГРСИ РФ: | 27589-11 |
|---|---|
| Производитель / заявитель: | ООО "Микроакустика", г.Екатеринбург |
Для воспроизведения с известной точностью напряжённости постоянного и переменного магнитных полей в своём рабочем пространстве и могут применяться для испытаний в целях утверждения типа и поверки (калибровки) средств измерений напряжённости постоянного и переменного магнитного поля. По метрологическим характеристикам соответствуют эталонам 2-го разряда по ГОСТ 8.030-91 и эталонам 3-го разряда по ГОСТ 8.144 97.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 27589-11 |
| Действует | по 18.05.2026 |
| Наименование | Меры напряженности магнитного поля |
| Модель | М-503 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | bb4be8b4-8420-487f-9cc2-56f17e287bcc |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4225-058-20883295-2006 |
| Класс СИ | 34.03 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Примечание | Взамен № 27589-04 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Уральский региональный метрологический центр ООО "Газпром трансгаз Екатеринбург" |
| Адрес центра | 620000, г.Екатеринбург, ул.Клары Цеткин, 14 |
| Телефон | () |
| Информация о сертификате | |
| Срок действия сертификата | 15.07.2016 |
| Номер сертификата | 43169 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 3542 от 15.07.11 п.01 |
Производитель / Заявитель
Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург
Россия
620027, ул.Марата, 17, тел.(3432) 45-64-18, факс 45-38-17, www.mikroakustika.ru, 620041, ул.Уральская, 27, E-mail: akustika@etel.ru
Поверка
| Методика поверки / информация о поверке | МКИЯ.422541.003 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 61 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
27589-11: Описание типа
2024-27589-11-1.pdf
|
Скачать | 275.5 КБ | |
|
27589-11: Методика поверки
2021-mp27589-11.pdf
|
Скачать | 215.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Меры напряженности магнитного поля М-503 (далее - меры) предназначены для воспроизведения с известной точностью напряжённости постоянного и переменного магнитных полей в своём рабочем пространстве и могут применяться для испытаний в целях утверждения типа и поверки (калибровки) средств измерений напряжённости постоянного и переменного магнитного поля.
По метрологическим характеристикам меры напряженности магнитного поля М-503 соответствуют эталонам 2-го разряда по ГОСТ 8.030-91 и эталонам 3-го разряда по ГОСТ 8.144-97.
Описание
Принцип действия меры основан на преобразовании электрического тока, протекающего по намагничивающей обмотке меры, в магнитное поле. При пропускании по обмотке меры постоянного тока, в рабочем объёме меры создаётся постоянное магнитное поле, при пропускании по обмотке меры переменного тока - переменное магнитное поле. Значение напряжённости магнитного поля H в рабочем объёме меры пропорционально значению тока I в обмотке H = K ■ I. Коэффициент пропорциональности K называется коэффициентом преобразования (или постоянной) меры. Для согласования меры с источником переменного тока последовательно с обмоткой меры включены конденсаторы, которые образуют последовательные колебательные контуры, настроенные в резонанс для частот 50, 120 и 400 Гц. По согласованию с потребителем колебательные контуры могут быть настроены в резонанс на любые другие частоты в диапазоне до 400 Гц.
Рабочий объём меры представляет собой куб с размерами 10x10x10 мм, центр которого совпадает с геометрическим центром пространства между полюсами магнитопровода, а ребра параллельны ребрам полюсов магнитопровода.
Конструктивно мера состоит из С-образного витого магнитопровода с воздушным зазором, изготовленного из магнитомягкого материала, с нанесённой на него намагничивающей обмоткой, помещённого в корпус из стеклотекстолита. На поверхность корпуса выведены клеммы для подключения к намагничивающей обмотке меры источников постоянного или переменного тока, закрывающиеся пластмассовой крышкой, и клемма подключения защитного заземления. В зазоре магнитопровода меры расположен вкладыш, обеспечивающий размещение преобразователя поверяемого прибора в области однородного магнитного поля и предохраняющий магнитопровод от деформации.

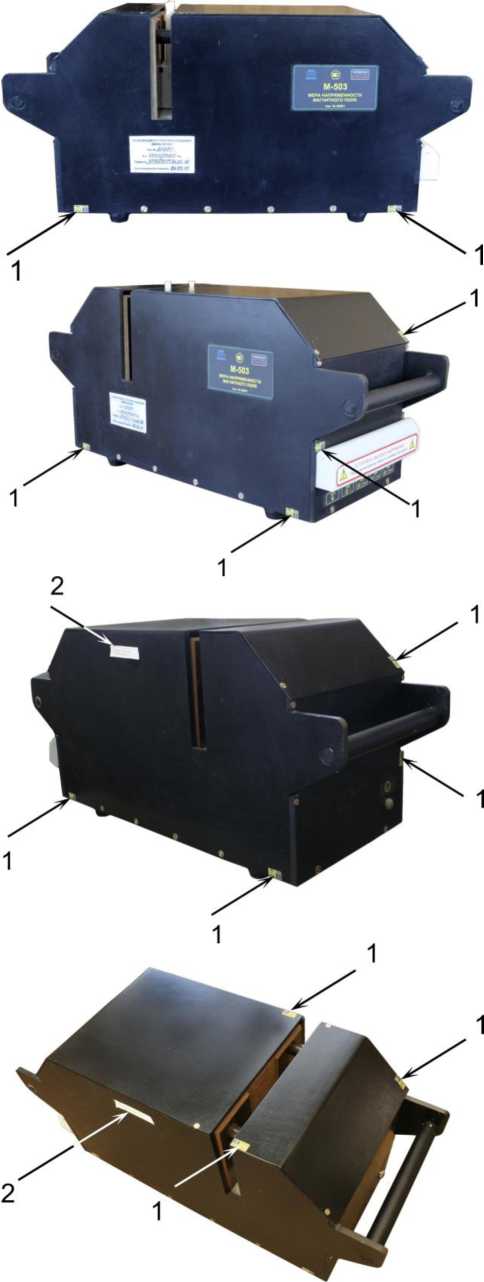

Общий вид меры
Примечание:
1. стрелками (1) указаны места пломбировки меры в виде наклеек от несанкционированного доступа
2. стрелками (2) обозначено место для размещения поверительного клейма в виде наклейки
Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон воспроизводимых значений напряжённости постоянного магнитного поля, А/м 1 |
от 2000 до 560000 |
|
Диапазоны воспроизводимых среднеквадратических значений напряжённости переменного магнитного поля, А/м, на частотах: 2 - (50,0±0,5) Гц - (120±12) Гц - (400±40) Гц |
от 10000 до 400000 3 от 2000 до 200000 3 от 2000 до 50000 3 |
|
Значение коэффициента преобразования (постоянной) меры, 1/м |
от 70000 до 80000 4 |
|
Пределы допускаемой относительной погрешности коэффициента преобразования (постоянной) меры для напряжённости постоянного магнитного поля, %, в диапазоне: от 2000 до 20000 А/м от 20000 до 560000 А/м |
± 1,5 ± 0,5 |
|
Пределы допускаемой относительной погрешности коэффициента преобразования (постоянной) меры для напряжённости переменного магнитного поля, % |
± 1,0 |
|
Коэффициент гармоник напряжённости переменного магнитного поля в рабочем объёме меры, %, не более |
1 |
|
Значение постоянной измерительной катушки магнитной индукции М-503.10, Вб/Тл |
от 0,1 до 0,3 4 |
|
Пределы допускаемой относительной погрешности постоянной измерительной катушки магнитной индукции М-503.10, % |
± 0,3 |
|
Неоднородность напряжённости магнитного поля в рабочем объёме меры, %, не более |
0,05 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Установленный срок службы, лет |
10 |
|
Масса, кг, не более |
52 |
|
Габаритные размеры (длина^ширина^высота), мм, не более |
650x240x310 |
|
Климатические условия применения: - температура окружающего воздуха, ° С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) |
20±5 от 30 до 80 от 84 до 106 (от 630 до 795) |
* *** Действительные значения постоянной меры и постоянной измерительной катушки магнитной индукции М-503.10 указываются в формуляре.
Знак утверждения типа
Знак утверждения типа наносится печатным способом на титульных листах формуляра и руководства по эксплуатации и методом наклейки этикетки на лицевую поверхность меры.
Комплектность
Мера напряженности магнитного поля М-503...................................................... 1 шт.
Руководство по эксплуатации МКИЯ.422541.003 РЭ..........................................1 шт.
Формуляр МКИЯ.422541.003 ФО..........................................................................1 шт.
Методика поверки МКИЯ.422541.003 МП............................................................1 шт.
Транспортная тара М-503/Я1..................................................................................1 шт.
Вкладыш для поверки МФ-207 ММН 302.20........................................................ 1 шт.
Вкладыш для поверки МФ-117 ММН 302.190...................................................... 1 шт.
Стержень ММН 302.20/6.........................................................................................2 шт.
Вкладыш для преобразователя измерителя магнитной индукции Ш1-9 ММН 302.200 *......................................................................................................... 1 шт.
Вкладыш для катушки измерительной ММН 503.10/5 *..................................... 1 шт.
Измерительная катушка магнитной индукции М-503.10 *.................................. 1 шт.
Вкладыш-заготовка ММН 302.180 **.................................................................... 1 шт.
* Поставляется по отдельному заказу. Используется только при поверке меры.
* * Поставляется по отдельному заказу.
Сведения о методах измерений
МКИЯ.422541.003 РЭ «Мера напряженности магнитного поля М-503. Руководство по эксплуатации».
Нормативные документы
ТУ 4225-058-20883295-2006 «Мера напряженности магнитного поля М-503. Технические условия»;
ГОСТ 8.030-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений магнитной индукции постоянного поля в диапазоне 1М0-12 + 5М0-2 Тл, постоянного магнитного потока, магнитной индукции и магнитного момента в интервале частот 0 + 20000 Гц»;
ГОСТ 8.144-97 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции постоянного магнитного поля в диапазоне от 0,05 до 2 Тл».
