Счетчики кольцевые РИНГ
| Номер в ГРСИ РФ: | 27699-14 |
|---|---|
| Производитель / заявитель: | НПО "Новые технологии эксплуатации скважин" (НПО "НТЭС"), г.Бугульма |
Для измерения объема жидкости или газожидкостной смеси, в том числе высоковязкой, область применения - системы сбора продукции скважин и автоматизированные системы управления технологическими процессами нефтедобычи, нефтеперерабатывающие и нефтехимические производства и другие производства, связанные с измерениями жидкостей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 27699-14 |
| Действует | по 31.05.2029 |
| Наименование | Счетчики кольцевые |
| Модель | РИНГ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e9fb0a87-1b79-0d28-66cc-6ef220c7367b |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Класс СИ | 29.01.04 |
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Примечание | 20.08.2014 утвержден вместо 27699-09 |
| Информация о сертификате | |
| Срок действия сертификата | 20.08.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1286 п. 90 от 20.08.201409д от 08.10.09 п.199 |
Производитель / Заявитель
Научно-производственное общество с ограниченной ответственностью «Новые технологии эксплуатации скважин» (ООО НПО «НТЭС»), Республика Татарстан, г. Бугульма
Россия
423200, ул.М.Джалиля, 68, а/я 272,. Тел.: (85594) 421-29 Факс: 435-01, 444-70, www.nponts.ru, E-mail: nponts@nponts.ru, nponts@016.ru
Поверка
| Методика поверки / информация о поверке | СК 3.00.000 МИ |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
12846
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 12746 (99%) |
| Неуспешных поверок (СИ непригодно) | 100 (1 %) |
| Актуальность информации | 26.12.2025 |
Поверители
Скачать
|
27699-14: Описание типа
2023-27699-14.pdf
|
Скачать | 337.2 КБ | |
|
27699-14: Методика поверки
2020-mp27699-14.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Счетчики кольцевые РИНГ (далее по тексту - счетчики) предназначены для измерения объёма жидкости, в том числе высоковязкой, или газожидкостной смеси.
Описание
Принцип работы счетчика основан на поочередном заполнении определенным объемом измеряемого потока жидкости измерительной камеры счетчика с последующим полным ее вытеснением. Работа счетчика происходит под действием перепада давления измеряемого потока жидкости.
Счетчик состоит из преобразователя расхода РИНГ (далее по тексту - преобразователь расхода), в состав счетчика может входить вычислитель ВМКС или ВСУ (далее по тексту - вычислитель). Счетчик также может комплектоваться, предохранительным клапаном, фильтром и устройством электрообогрева КТО-2.
Преобразователь расхода состоит из:
- корпуса преобразователя расхода, измерительной камеры и расположенных в ней подвижных элементов, установленных на подшипники. На одном из подвижных элементов закреплён один или несколько магнитов.
Корпус преобразователя расхода, с патрубками для входа и выхода жидкости, устанавливается в трубопровод с помощью бугельных соединений.
Преобразователь расхода работает следующим образом. Измеряемый поток жидкости поступает через входной патрубок в корпус преобразователя и далее во входное отверстие измерительной камеры счетчика. Под действием перепада давления измеряемого потока на подвижные элементы счетчика возникает крутящий момент, и подвижные элементы совершают движение, в результате которого через выходное отверстие измерительной камеры и выходного патрубка корпуса преобразователя в трубопровод вытесняется нормированный объём измеряемого потока. Счетчик исполнения «К» имеет измерительную камеру, состоящую из двух отсеков. Поток жидкости заполняет один из отсеков и при достижении определенного объема измерительная камера поворачивается на установленный угол ограничителем. При этом начинает заполнятся другой отсек камеры, а ранее заполненный опорожняется. Необходимым условием работы является наличие свободного газа в измеряемом потоке.
Преобразование числа оборотов движения подвижных элементов в электрические импульсы осуществляется воздействием магнита на датчик Холла (магнитоуправляемый контакт), установленный в корпусе датчика импульсов.
Вычислитель обрабатывает сигналы, поступающие от преобразователя, вычисляет накопленный объём и выдает нормированный сигнал о накопленном объёме в систему телеметрии. Значение накопленного объёма отображается на цифровом индикаторе вычислителя.
Счетчик является самостоятельным средством измерения, как с вычислителем, так и без него.
Знак поверки наносится на свидетельство о поверке или (и) в паспорт (формуляр) счетчика.

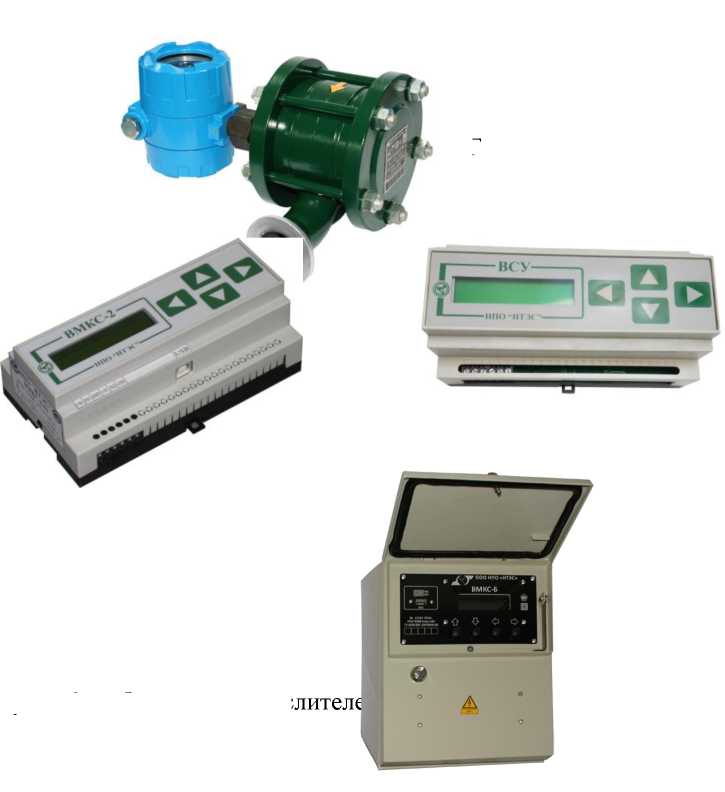

Фотографии общего вида счетчика и вычислителя приведены на рисунке 1 и 2.
Рисунок 2 - общий вид вычислителе
Условное обозначение счётчиков кольцевых РИНГ:
РИНГ - ХХ - XX / Х Х - Х - Х - ХХ - ХХ - Х
Условное наименование
Номинальный расход, м3/ч
(0,5; 3,5; 6,0; 7,0; 10; 15; 30)
Рабочее давление, МПа: 4,0; 6,3
Индекс комплектации предохранительным устрой
ством:
«ПМ» - мембранно-предохранительное устройство
«ПК» - предохранительный клапан;
отсутствие индекса - нет комплектации__________
Индекс комплектации фильтром РУБЕЖ:
«Ф» - фильтр РУБЕЖ;
отсутствие индекса - нет комплектации
Индекс допускаемой относительной погрешности:
«Т» - погрешность ± 0,7 %;
отсутствие индекса - погрешность ± 1,0 %
Код конструктивного исполнения (по таблице 1)
Код комплектации вычислителем (по таблице 2)
Код комплектации устройством электрообогрева КТО-2 (по таблице 3)
Индекс климатического исполнения:
«С» - температура окружающего воздуха от минус 50 °С до плюс 50 °С (северное исполнение);
отсутствие индекса - от минус 40 °С до плюс 50 °С
Сокращённое условное обозначение счётчиков кольцевых РИНГ: РИНГ - ХХ - ХХ / Х - Х - ХХ
Условное наименование
Номинальный расход, м3/ч
(0,5; 3,5; 6,0; 7,0; 10; 15; 30)
Рабочее давление, МПа: 4,0; 6,3
Индекс допускаемой относительной погрешности:
«Т» - погрешность ± 0,7 %;
отсутствие индекса - погрешность ± 1,0 %
Код конструктивного исполнения (по таблице 1)
Код комплектации вычислителем (по таблице Таблица 2)
Таблица 1 - Код конструктивного исполнения
|
Код |
Конструктивное исполнение |
|
5 |
шибер |
|
8 |
подпружиненные лопатки |
|
8К |
камерный |
|
9 |
качающиеся лопатки |
Таблица 2 - Код комплектации вычислителем
|
Код |
Вариант комплектации вычислителем |
Применение |
|
- |
без вычислителя |
преобразователь |
|
М2 |
ВМКС-2 |
счётчик |
|
М3 |
ВМКС-3 | |
|
М4 |
ВМКС-4 | |
|
М5 |
ВМКС-5 | |
|
М6 |
ВМКС-6 | |
|
В1 |
ВСУ |
Таблица 3 - Код комплектации устройством электрообогрева КТО-2
|
Код |
Вариант комплектации |
Монтаж на исполнения РИНГ |
|
- |
без устройства электрообогрева |
Все исполнения |
|
9 |
с устройством электрообогрева КТО-2-282 |
РИНГ-15; РИНГ-30 |
|
12 |
с устройством электрообогрева КТО-2-222 |
РИНГ-0,5; РИНГ-3,5, РИНГ-6,0 |
|
13 |
с устройством электрообогрева КТО-2-572 |
РИНГ-7,0-4,0; РИНГ-10-4,0 |
|
14 |
с устройством электрообогрева КТО-2-582 |
РИНГ-3,5 с вычислителем ВМКС-3 РИНГ-6,0 с вычислителем ВМКС-3 РИНГ-7,0 с вычислителем ВМКС-3 РИНГ-10 с вычислителем ВМКС-3 |
|
15 |
с устройством электрообогрева КТО-2-592 |
РИНГ-3,5 с вычислителем ВМКС-4 РИНГ-6,0 с вычислителем ВМКС-4 РИНГ-7,0 с вычислителем ВМКС-4 РИНГ-10 с вычислителем ВМКС-4 |
|
16 |
с устройством электрообогрева КТО-2-602 |
РИНГ-15 с вычислителем ВМКС-3 РИНГ-30 с вычислителем ВМКС-3 |
|
17 |
с устройством электрообогрева КТО-2-612 |
РИНГ-15 с вычислителем ВМКС-4 РИНГ-30 с вычислителем ВМКС-4 |
|
18 |
термошкаф защитный |
Все исполнения |
Условное обозначение вычислителя ВМКС:
ВМКС - Х
Сокращённое наименование
Код конструктивного исполнения (таблица 4)
Таблица 4 - Код конструктивного исполнения вычислителя
|
Код |
Особенности конструктивного исполнения | |||
|
напряжение питания, В |
температура окружающего воздуха, °С |
степень защиты |
исполнение | |
|
2 |
220 |
от -10 до +50 |
IP 20 |
Общепромышленное |
|
3 |
12 |
от -40 до +50 |
IP 65 |
Взрывозащищённое |
|
4 |
220 | |||
|
5 |
IP 20 |
Общепромышленное | ||
|
6 |
IP 54 | |||
Программное обеспечение
Программное обеспечение счетчиков кольцевых РИНГ.
Программное обеспечение выполняет функции:
- преобразование входных сигналов в единицу объема;
- вычисление расхода измеряемой среды;
- хранение накопленных значений объема измеряемой среды;
- вывод на табло индикатора измеряемого объема, значений конструктивных коэффициентов и другой информации о работе вычислителя;
- ведение архива истории работы вычислителя;
- ведение архивов измеренного объема:
- часового;
- суточного;
- формирование импульса в систему телеметрии в виде замыкания "электронного ключа" на единицу нормированного объема;
- редактирование конфигурации выходных сигналов, установленных коэффициентов и параметров интерфейса с компьютера или с клавиатуры лицевой панели;
- сохранение накопленных значений объемов каналов, коэффициентов, часового и суточного архивов, архива истории работы вычислителя при отключении напряжения питания вычислителя;
- ведение даты и времени суток;
- наличие непрерывного контроля исправности вычислителя путем выполнения встроенных тестовых программ;
- поддержку протокола «MODBUS RTU» на основе интерфейсов:
- EIA RS - 485;
- USB 2.0;
- построение локальных сетей на основе интерфейса EIA RS - 485.
Таблица 5 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||||
|
Идентификационное наименование ПО |
ВМКС-2-01 |
ВМКС-5 |
ВСУ-1 |
ВМКС-4 |
ВМКС-6 |
|
Номер версии ПО |
4.00 |
2.01 |
1.20 |
4.30 |
2.05 |
|
Цифровой идентификатор ПО |
8411 |
144CE916 |
C28A32B2 |
DC28 |
1947 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
CRC32 |
CRC32 |
CRC16 |
CRC16 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики счетчиков указаны в таблицах 6 - 9
Таблица 6 - Метрологические . характеристики_________________________________________
|
Параметр |
Значение | |||||||
|
РИНГ-0,5-4,0 |
РИНГ- 3,5-4,0 |
РИНГ- 6,0-4,0 |
РИНГ- 7,0-4,0 |
РИНГ-10-4,0 |
РИНГ-15-4,0 |
РИНГ-30-4,0 | ||
|
Диапазон расхода счетчика при измерении объёма, м3/ч* (диапазон измерения объема за 1 ч, м3) |
максимальный |
1 |
7 |
12 |
14 |
20 |
30 |
60 |
|
номинальный |
0,5 |
3,5 |
6 |
7 |
10 |
15 |
30 | |
|
минимальный |
0,1 |
0,7 |
1,2 |
1,4 |
2,0 |
3 |
6 | |
|
Предел относительной погрешности измерения объема для счетчиков: | ||||||||
|
исполнения «Т», % |
± 0,7 | |||||||
|
обычного исполнения, % |
± 1,0 | |||||||
|
в том числе вычислителей, % |
± 0,01 | |||||||
|
Примечание | ||||||||
|
* - при эксплуатации на воде | ||||||||
Таблица 7 - Технические характеристики счетчиков
|
Параметр |
Значение | ||||||
|
РИНГ-0,5-4,0 |
РИНГ-3,5-4,0 |
РИНГ- 6,0-4,0 |
РИНГ- 7,0-4,0 |
РИНГ-10-4,0 |
РИНГ-15-4,0 |
РИНГ-30-4,0 | |
|
Условный проход, мм |
10 |
25 |
32 |
50 |
80 | ||
|
Рабочее давление, МПа |
4,0; 6,3 | ||||||
|
Потребляемая мощность, В\Л, не более* |
10 | ||||||
|
Средняя наработка на отказ, ч, не менее |
20000 | ||||||
|
Средний срок службы, лет |
6 | ||||||
Примечание
* - без устройства электрообогрева КТО-2
Таблица 8 - Габаритные размеры и масса счетчиков
|
Исполнение счётчика* |
Габаритные размеры, мм, не более |
Масса, кг, не более | |||
|
длина |
длина с монтажными патрубками |
ширина |
высота | ||
|
РИНГ-0,5-4,0-8К |
757 |
757 |
594 |
590 |
100 |
|
РИНГ-0,5-4,0 |
170 |
360 |
218 |
126 |
15 |
|
РИНГ-3,5-4,0 |
250 |
260 |
180 |
20 | |
|
РИНГ-6,0-4,0 |
284 |
206 |
23,3 | ||
|
РИНГ-7,0-4,0 |
340 |
162 |
28,6 | ||
|
РИНГ-10-4,0 |
400 |
510 |
480 |
250 |
65 |
|
РИНГ-15-4,0 |
440 |
520 |
375 |
414 |
134,5 |
|
РИНГ-30-4,0 |
135,8 | ||||
|
* Обычное исполнение и исполнение «С» | |||||
Условия применения счетчика приведены в таблице 9.
Таблица 9 - Условия применения счетчика
|
Параметр |
Значение |
|
Параметры измеряемой среды | |
|
Измеряемая среда |
различные жидкости, в том числе нефтегазоводяная смесь (сырая нефть) с объемной долей содержания свободного нефтяного газа не более 50 % |
|
Температура, °С |
от 0 до плюс 130 |
|
Диапазон кинематической вязкости, м2/с (сСт) |
от П10-6 (1) до 1,3Н0-2 (13000) |
|
Плотность, кг/м3 |
от 300 до 2 000 |
|
Температура окружающей среды: | |
|
- для обычного исполнения счетчика, °С |
от -40 до +50 |
|
- для северного исполнения «С», °С |
от -50 до +50 |
|
- для вычислителя в общепромышленном исполнении, °С |
от -10 до +50 |
Знак утверждения типа
наносится на табличку, изготовленную фотохимическим способом и закрепленную на лицевой стороне счетчика и на наружной стороне вычислителя. На титульных листах паспорта и руководства по эксплуатации знак наносится типографским способом.
Комплектность
Комплектность поставки соответствует таблице 10.
Таблица 10 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик кольцевой РИНГ 1) |
- |
1 |
|
Комплект монтажных частей 1) |
- |
- |
|
Комплект ЗИП 1) |
- |
- |
|
Руководство по эксплуатации2) |
- |
1 экз. |
|
Паспорт2) |
- |
1 экз. |
|
Методика поверки |
МП 1086-9-2020 |
1 экз. (по запросу) |
|
1) Обозначение счетчика, комплекта монтажных частей, ЗИП входящих в его состав, их количество выбирается исходя из конфигурации, определяемой заказом. 2) Обозначение документа определяется исходя из типа счетчика, определяемого заказом Примечание: комплект поставки счетчика может дополняться по условиям контракта на поставку. | ||
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 4213-003-12978946-07 Счетчики кольцевые РИНГ». Технические условия.
