Преобразователи температуры и влажности измерительные РОСА-10

Назначение

Преобразователи температуры и влажности измерительные РОСА-10 (далее -преобразователи РОСА-10) предназначены для измерения температуры, относительной влажности, температуры точки росы, абсолютной влажности и влагосодержания газообразных, в том числе агрессивных сред и непрерывного преобразования их значений в унифицированный электрический выходной сигнал постоянного тока.

Описание

Преобразователи РОСА-10 представляют собой многофункциональные микропроцессорные, переконфигурируемые потребителем приборы.

Преобразователи РОСА-10 состоят из емкостного чувствительного элемента влажности, термометра сопротивления, защитного фильтра, корпуса и электронного устройства.

Принцип действия преобразователей РОСА-10 основан на прямой зависимости между емкостью полимерного чувствительного элемента влажности и относительной влажностью окружающей среды, с последующим преобразованием электрической емкости чувствительного элемента в электрический сигнал постоянного тока с компенсацией температурной зависимости.

В преобразователях РОСА-10 осуществляется пересчет измеренных значений температуры и относительной влажности в значение абсолютной влажности, температуры точки росы и объемного влагосодержания и преобразование их в унифицированный выходной сигнал постоянного тока.

Для измерения влагосодержания в преобразователях РОСА-10/М0, РОСА-10/М1,

РОСА-10/М2 предусмотрен входной канал 4-20 мА, предназначенный для подключения внешнего преобразователя давления.

Значение давления, используемое при расчете влагосодержания преобразователями РОСА-10/М3, РОСА-10/М4, фиксировано и равно 100 кПа и может быть изменено с помощью программы конфигурирования.

Значения абсолютной влажности, влагосодержания и температуры точки росы получаются путем расчета из измеренных значений относительной влажности, температуры и давления.

Чувствительный элемент температуры выполнен из платины с НСХ Pt500.

Чувствительные элементы влажности и температуры установлены на конце цилиндрического зонда и закрыты металлическим колпачком, обеспечивающим защиту их от механических повреждений и свободный доступ анализируемой среды.

Преобразователи РОСА-10 выпускаются в пяти модификациях - РОСА-10/М0,

РОСА-10/М1, РОСА-10/М2, РОСА-10/М3, РОСА-10/М4.

Преобразователи РОСА-10:

- по числу входных каналов являются - трехканальными;

- по числу выходных каналов являются - двухканальными;

- имеют различные варианты конструктивного исполнения: как без индикации текущих значений измеряемых величин (РОСА-10/М0, РОСА-10/М1, РОСА-10/М2, РОСА-10/М3, РОСА-10/М4), так и с их индикацией (РОСА-10/М1И, РОСА-10/М2И, РОСА-10/М3И, РОСА-10/М4И); варианты монтажа канального (РОСА-10/М0, РОСА-10/М1, РОСА-10/М3) и монтажа настенного (РОСА-10/М2, РОСА-10/М4).

Преобразователи РОСА-10 могут подключаться к компьютеру посредством интерфейса RS-232 для калибровки и конфигурирования. Конфигурирование преобразователей РОСА-10 включает:

- выбор измеряемой величины для каждого выходного канала;

- задание диапазонов преобразования;

- выбор вида зависимости выходного сигнала от входного (возрастающей с выходными унифицированными сигналами 4-20 мА или убывающей с выходными унифицированными сигналами 20-4 мА);

- задание значения давления для расчета объемного влагосодержания (для преобразователей РОСА-10/М3, РОСА-10/М4);

- установку числа усреднений (времени демпфирования).

В преобразователях РОСА-10 предусмотрена защита от обратной полярности питающего напряжения.

Преобразователи РОСА-10 имеют исполнения:

- общепромышленное коррозионно-стойкое с шифром РОСА-10;

- взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» с добавлением в их шифре индекса «Ех»;

- тропическое с добавлением в их шифре индекса «Т»;

- повышенной надежности для эксплуатации на объектах АЭС с добавлением в их шифре индекса «А»;

- морское и речное исполнения для эксплуатации в машинном и других закрытых помещениях судов, плавучих буровых установок и морских стационарных платформ с добавлением в их шифре индекса «ОМ».

Преобразователи РОСА-10 выпускаются также в сочетании перечисленных видов исполнений.

Фотографии общего вида преобразователей РОСА-10 с индикацией представлены на рисунке 1, без индикации на рисунке 2.

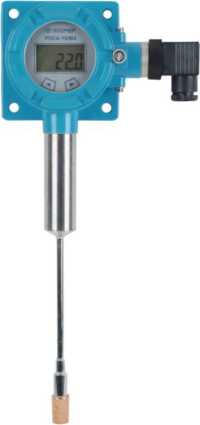

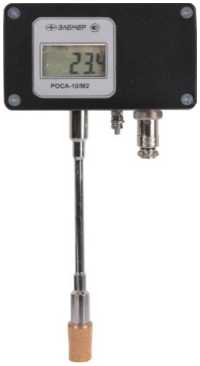

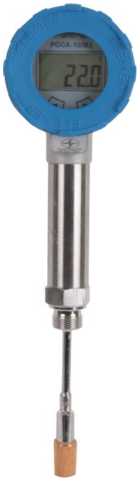

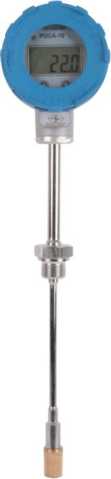

РОСА-10/М2И

РОСА-10/М4И

РОСА-10/М1И

РОСА-10/М3И

Рис. 1

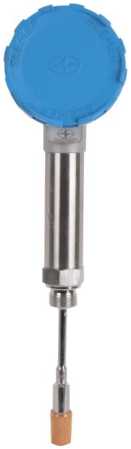

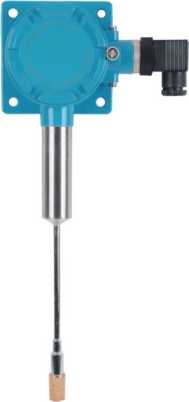

РОСА-10/М2

РОСА-10/М3

РОСА-10/М4

РОСА-10/М1, /М0

Рис. 2

Технические характеристики

Основные метрологические характеристики преобразователей РОСА-10 соответствуют указанным в таблице1.

Таблица 1 - Основные метрологические характеристики преобразователей РОСА-10

Дополнительная погрешность преобразователей РОСА-10, вызванная изменением температуры окружающего воздуха от нормальной (20 ± 5) °С до любой температуры в пределах рабочих температур на каждые 10 °С изменения температуры, не превышает 0,5 предела допускаемой основной погрешности.

Напряжение питания, В: (24 +п48) или (36 +0,72).

—0,48                 —0,12

Потребляемая мощность, В-А, не превышает:

- 1,4 для преобразователей с напряжением питания 24 В,

- 2,0 для преобразователей с напряжением питания 36 В.

Габаритные размеры, мм, не более:

Рабочие условия эксплуатации:

- диапазон рабочих температур окружающего воздуха

(в зависимости от исполнения приборов),°С:                от минус 10 до плюс 70,

от минус 40 до плюс 70; от минус 25 до плюс 80 (кроме преобразователей, выполненных во взрывозащищенном исполнении);

от минус 25 до плюс 70

(для преобразователей, выполненных во взрывозащищенном исполнении).

Маркировка взрывозащиты Ex 0ExiaIICT6 X.

Знак утверждения типа

Знак утверждения типа наносится на табличку, расположенную на верхней поверхности корпуса преобразователей температуры и влажности измерительных РОСА-10 фотоспособом, на руководства по эксплуатации НКГЖ.414614.001РЭ, НКГЖ.414614.003РЭ и паспорта НКГЖ.414614.001ПС, НКГЖ.414614.003ПС - типографским способом.

Комплектность

Комплектность приведена в таблице 2.

Таблица 2 - Комплект поставки преобразователей РОСА-10

Сведения о методах измерений

содержатся в руководствах по эксплуатации НКГЖ.414614.001РЭ, НКГЖ.414614.003РЭ.

Нормативные документы

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов.

Общие технические условия;

ГОСТ 8.547-86. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений относительной влажности газов;

ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры;

ТУ 4215-055-13282997-04. Преобразователи температуры и влажности измерительные

РОСА-10. Технические условия.
