Установки измерительные ЦУ7009

Назначение

Установки измерительные ЦУ7009 предназначены для измерения активной (реактивной) мощности и параметров входного сигнала, а также для определения погрешности при поверке счетчиков и регулировки трехфазных и однофазных счетчиков активной энергии и трехфазных счетчиков реактивной энергии.

Описание

Установки ЦУ7009 состоят из следующих связанных между собой устройств:

- эталонного средства измерения - трехфазного ваттметра-счетчика ЦЭ7008;

- программируемого трехфазного источника фиктивной мощности МК7006;

- 3 местного (1 шт.) или 6 местного стенда (1 или 2 шт.);

- персонального компьютера (далее - ПК) с установленным программным обеспечением;

- принтера.

Установки измерительные ЦУ7009 имеют две модификации (ЦУ7009-0,05/0,1 и ЦУ7009-0,2/0,4), отличающиеся метрологическими характеристиками, кроме того, установки измерительные ЦУ7009 имеют три модификации в зависимости от максимального рабочего тока -60А, 100А или 120А.

Пример записи УИ в других документах и (или) при заказе:

У - ТУ 4222-003-00229903-2004

Установка измерительная ЦУ7009 60А - 0,05/0,1 - 12 -

Максимальный ток (60, 100, 120) А

Предел основной относительной погрешности при поверке счетчиков активной /реактивной энергии (0,05/0,1 или 0,2/0,4)

Количество мест для подключения счетчиков (от 3 до 12)

Исполнение:

И - только для индукционных счетчиков

С - только для статических счетчиков

У - для индукционных и статических счетчиков

Обозначение документа на поставку

Ваттметр-счетчик ЦЭ7008 предназначен для измерения активной (реактивной) мощности и параметров входного сигнала, а также для определения погрешности счетчиков в установках с одним стендом. Ваттметр-счетчик ЦЭ7008 обеспечивает программирование и управление с собственного пульта управления или от ПК.

Источник фиктивной мощности МК7006 обеспечивает:

- воспроизведение входного сигнала счетчиков (фиктивной мощности) с информативными параметрами, заданными при программировании;

- индикацию введенных при программировании значений параметров входного сигнала счетчиков (напряжения, силы тока, частоты и угла ф фазового сдвига);

- индикацию включения сигналов напряжения и тока;

- программирование и управление с собственного пульта управления или от ПК.

Стенд предназначен для подключения поверяемых (регулируемых) счетчиков, а также для индикации значения погрешности подключенных счетчиков в % (3 цифры и знак).

В 12-местных измерительных установках ЦУ7009 стенды обеспечивают и вычисление погрешностей.

Программное обеспечение

ПК обеспечивает управление установкой ЦУ7009, составление таблиц режимов поверки и регулировки счетчиков, формирование протокола поверки в виде сохраняемого файла и распечатку протокола поверки на принтере.

Идентификационные данные программного обеспечения указаны в таблице 1.

Таблица 1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню “B” в соответствии с МИ 3286-2010.

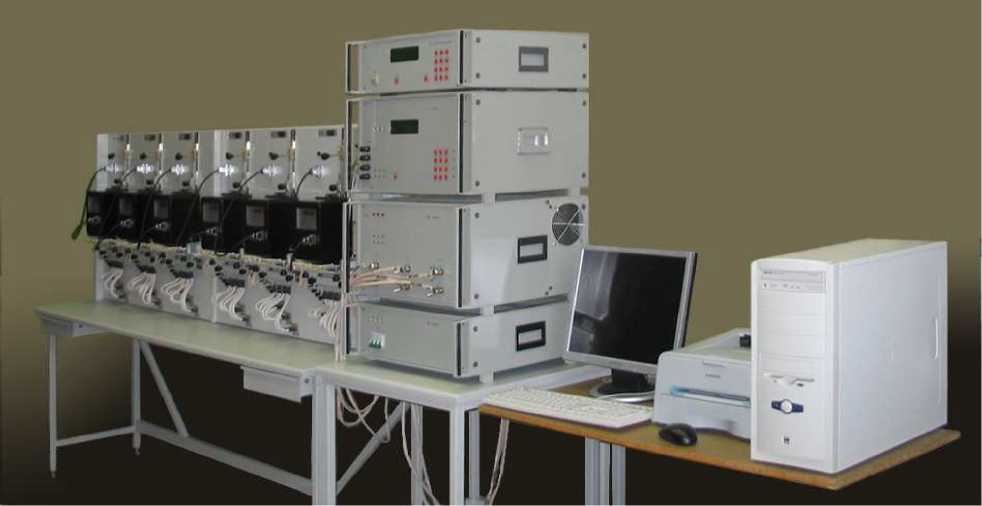

Общий вид установок ЦУ7009 представлен на рисунке 1.

рис.1

Лист 3

Всего листов 5

Место для нанесения клейма поверителя расположено на чашке одного из винтов, крепящих верхнюю крышку корпуса ваттметра-счетчика ЦЭ7008.

Технические характеристики

Основные метрологические и технические характеристики установок измерительных ЦУ7009 приведены в таблице 1.

Таблица 2

Рабочие условия применения установок измерительных ЦУ7009 приведены в таблице 3.

Таблица 3

Знак утверждения типа

Знак утверждения типа наносится на титульные листы технических условий, руководства по эксплуатации и паспорта типографским способом или другим способом, не ухудшающим качества, и на лицевую панель стенда установки методом наклейки

Комплектность

- Установка измерительная ЦУ7009 -                      1шт.;

- Паспорт (ОПИ.046.430 ПС) -                            1экз.;

- Руководство по эксплуатации (ОПИ.046.430 РЭ) -         1экз.;

- Методика поверки (ОПИ.046.430 ПМ) -                  1 экз.;

- Соединитель 2РМ22КПН4Г3В1 для сетевого питания -     1шт.

Поверка

осуществляется по документу ОПИ.046.430 ПМ «Установка измерительная ЦУ7009. Методика поверки», утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И.Менделеева" в феврале 2011 г.

Основные средства поверки:

- Установка поверочная универсальная УППУ-МЭ 3.1К 100 02 ТУ 4381-037-49976497-2008. Диапазоны измерений: Uh - 60; 220; 480В и 1н - 0,5; 2; 10 и 100 А. Предел основной относительной погрешности измерения силы тока ±[0,01 + 0,005 I (Ih/I) -1| ] %. Предел основной относительной погрешности измерения активной мощности ±[0,015 + 0,005 I (Ph/P) -1| ] % . Предел основной относительной погрешности измерения реактивной мощности ±[0,03 + 0,01 I (Qh/Q) -1I ] % ;

- Частотомер электронно-счетный Ч3-38; Диапазон измеряемых частот, Гц - от 1 до 1000000. Основная погрешность, %, ±0,001;

- Вольтметр В7-58. Пределы измерения напряжения переменного тока - 200 мВ; 2 В; 20 В; 200 В и 700 В. Пределы измерения силы переменного тока - 200 мкА; 2 мА; 20 мА; 200 мА; 2000 мА; 10 А. Основная погрешность - ±1 %;

Сведения о методах измерений

Методика измерений содержится в документе: ОПИ.046.430 РЭ “Установки измерительные ЦУ7009. Руководство по эксплуатации”.

Нормативные документы

ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”

ТУ 4222-005-00229903-2010 “ Установки измерительные ЦУ7009. Технические условия”.

Рекомендации к применению

передача размера единиц при поверке и калибровке счетчиков электрической энергии.
