Трансформаторы тока ABD-12, ABD-17, ABD-24
| Номер в ГРСИ РФ: | 27820-04 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Electrotecnica Arteche Hermanos S.A.", Испания |
|
27820-04: Описание типа
2015-27820-04.pdf
|
Скачать | 72.6 КБ |
Для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления. Применяются в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 27820-04 |
| Действует | по 20.02.2020 |
| Наименование | Трансформаторы тока |
| Модель | ABD-12, ABD-17, ABD-24 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d45f2a3c-db09-767d-f729-a9e56a5214db |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Источник информации | CD 2004г |
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.01 |
| Год регистрации | 2009 |
| Страна-производитель | Испания |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 01.01.2015 |
| Номер сертификата | 18819 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 13д от 24.12.09 п.44910 от 07.10.04 п.131 |
Производитель / Заявитель
Фирма "Electrotecnica Arteche Hermanos S.A.", ИСПАНИЯ
Испания
Derio Bidea, n 28. 48100 Mungia. Vizcaya. Espana. (Spain), Тел. (34) 94 601 12 00, факс (34) 94 674 09 58
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-03 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 43 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
27820-04: Описание типа
2015-27820-04.pdf
|
Скачать | 72.6 КБ |
Описание типа
Назначение
Трансформаторы тока ABD-12, ABD-17, ABD-24 (далее по тексту - трансформаторы тока) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы тока ABD-12, ABD-17, ABD-24 являются масштабными преобразователями и устанавливаются на токоведущий кабель или шину. Первичной обмоткой трансформаторов является токоведущий кабель или шина, проходящий по оси трансформатора тока внутри корпуса. Высоковольтная изоляция обеспечивается за счет собственной изоляции и изоляции кабеля или шины, используемых в качестве первичной обмотки. Вторичные обмотки размещаются на тороидальных сердечниках, выполненных из ленты текстурированной кремнистой стали или пермаллоя и равномерно распределены по сердечникам для обеспечения высокой точности. Число вторичных обмоток от одной до трех. Выводы вторичных обмоток подключены к контактным колодкам, закрепленным на корпусе трансформатора, и закрыты пломбируемой крышкой.
Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечения электрической изоляции измерительных устройств от цепей высокого напряжения.

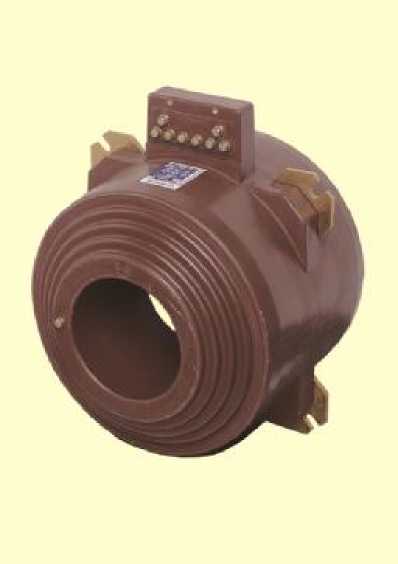

Фотография общего вида трансформаторов тока ABD-12, ABD-17, ABD-24 представлена на рисунке 1.
Рисунок 1 - Фотография общего вида трансформаторов тока ABD-12, ABD-17, ABD-24
Технические характеристики
Основные метрологические и технические характеристики трансформаторов тока ABD-12, ABD-17, ABD-24 представлены в таблице 1.
Таблица 1
|
Характеристика |
Значение | ||
|
ABD-12 |
ABD-17 |
ABD-24 | |
|
Класс напряжения по ГОСТ 1516.3-96, кВ |
12 |
17,5 |
24 |
|
Номинальный первичный ток, А |
от 100 до 4000 |
от 100 до 4000 |
от 100 до 5000 |
|
Номинальный вторичный ток, А |
5 (1 или 2 по заказу) | ||
|
Номинальная вторичная нагрузка, В • А |
от 5 до 100 | ||
|
Классы точности вторичных обмоток: - для измерений и учета - для защиты |
0,2; 0,5; 1,0 5Р;10Р | ||
|
Номинальная частота, Гц |
50; 60 | ||
|
Номинальная предельная кратность вторичных обмоток для защиты |
10; 15; 20; 30 | ||
|
Габаритные размеры, мм: - длина - ширина - высота - внутренний диаметр |
400 275 230 100 или 130 |
400 275 230 100 или 130 |
425 350 360 150 |
|
Масса, кг, не более |
35 |
35 |
55 |
|
Климатическое исполнение по ГОСТ 15150-69 |
У3 | ||
Знак утверждения типа
Знак утверждения типа наносят на титульный лист паспорта типографским способом и на табличку технических данных трансформатора методом трафаретной печати.
Комплектность
В комплект поставки входят:
- трансформатор тока 1 шт.
- паспорт 1 экз.
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Перечень основных средств, применяемых при поверке:
- трансформатор тока измерительный лабораторный ТТИ-5000.5
номинальные значения первичного тока, А: от 5 до 5000
класс точности: 0,05
- прибор сравнения КНТ-03
предел измерения токовой погрешности, %: ± 19,99;
предел измерения угловой погрешности, угловых мин: ± 1999
- магазины нагрузки МР3027
номинальные величины нагрузки, В^А: от 1 до 50
Сведения о методах измеренийНормативные документы
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Техническая документация фирмы-изготовителя.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
