Преобразователи пульсаций давления
| Номер в ГРСИ РФ: | 27840-12 |
|---|---|
| Производитель / заявитель: | ОАО ОКБ "Гидропресс", г.Подольск |
Для непрерывного преобразования статического и динамического давления в электрический выходной сигнал для измерения давления и пульсаций давления теплоносителя: - в главном циркуляционном трубопроводе реакторной установки с реактором типа ВВЭР - 1000 при работе в составе системы специальных пусконаладочных измерений (СПНИ); - во внутрикорпусных устройствах реакторной установки при проведении СПНИ. в энергетике.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 27840-12 |
| Действует | по 10.04.2017 |
| Наименование | Преобразователи пульсаций давления |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b2467bb4-6ca0-1594-259d-e7da28674b6a |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 30 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Примечание | 10.04.2012 утвержден вместо 27840-04 |
| Информация о сертификате | |
| Срок действия сертификата | 10.04.2017 |
| Номер сертификата | 46030 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 209 п. 02 от 10.04.201210 от 07.10.04 п.152 |
Производитель / Заявитель
ОАО ОКБ "Гидропресс", РОССИЯ, г.Подольск
Россия
142103, Московская обл., ул.Орджоникидзе, д.21, тел.(095) 502-79-24, факс (0967) 54-04-17
Поверка
| Методика поверки / информация о поверке | 470.03Д1 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
27840-12: Описание типа
2012-27840-12.pdf
|
Скачать | 159.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Преобразователи пульсаций давления предназначены для измерений давлений и пульсаций давлений теплоносителя.
Описание
Принцип действия преобразователя пульсаций давления основан на использовании эффекта изменения сопротивления тензорезистора при воздействии на него деформирующих напряжений. В качестве чувствительного элемента используется тензопреобразователь, осуществляющий преобразование измеряемого давления в пропорциональный ему электрический сигнал и представляющий собой сборку тензорезисторов, соединенных в мостовую схему.
Преобразователь пульсаций давления состоит из тензопреобразователя, закрепленного на мембране, и блока термокомпенсации.
Блок термокомпенсации представляет собой плату с установленными на ней компенсационными резисторами, через которую осуществляется соединение преобразователя с вторичной аппаратурой, обеспечивающей питание преобразователя постоянным или переменным напряжением. Блок термокомпенсации осуществляет компенсацию влияния температуры окружающей среды на тензопреобразователь.
Конструктивно преобразователь представляет собой металлический корпус со штуцером - приемником давления, из которого через металлическую трубку выведены питающие и сигнальные провода.
Тензопреобразователь устанавливается в корпус на прокладку из расширенного графита, которая осуществляет герметизацию преобразователя со стороны приёмника давления. Корпус преобразователя пульсаций давления закрывается хвостовой частью, которая через вставку и буртик тензопреобразователя уплотняет прокладку, осуществляя тем самым герметизацию корпуса преобразователя пульсаций давления. Герметизация преобразователя пульсаций давления с обратной стороны осуществляется при помощи сварки резьбового стыка.
Преобразователь изготавливается в двух исполнениях, различающихся формой приемника давления: исполнение 470.03-удлиненный штуцер, исполнение 470.03-01-плоская перед-
няя часть корпуса.

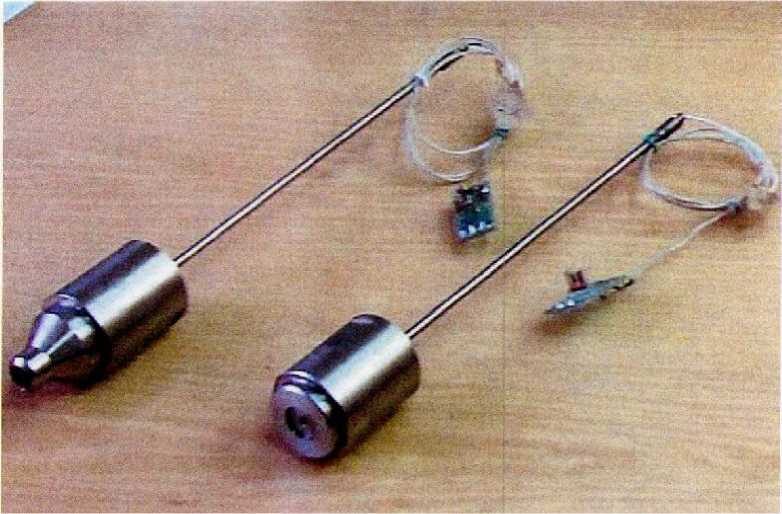

Рис. 1. Внешний вид преобразователя.
Преобразователь представляет собой неразборную конструкцию и защищен от несанкционированного доступа герметизацией корпуса, которая осуществляется с помощью сварки.
Технические характеристики
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измеряемых пульсаций давления (в диапазоне статических давлений от 1 до 16 МПа), МПа |
От 0,015 до 0,5 |
|
Диапазон измеряемого давления в статическом режиме, МПа |
От 0,1 до 16 |
|
Диапазон частот измеряемых пульсаций давления, Гц |
От 0 до 600 |
|
Диапазон рабочих температур, °С исполнение 470.03 исполнение 470.03-01 |
От 15 до 150 От 15 до 330 |
|
Начальный выходной сигнал, приведенный к единице напряжения питания (при температуре (23±5) °С), мВ/В |
±0,6 |
|
Пределы допускаемого изменения начального выходного сигнала в рабочем диапазоне температур, мВ/В |
±1 |
|
Номинальное значение коэффициента преобразования (при температуре (23±5) °С), мВ/В/МПа |
1,65 |
|
Пределы допускаемых отклонений действительного значения коэффициента преобразования от номинального, мВ/В/МПа |
±0,85 |
|
Пределы допускаемой основной относительной погрешности измерений в динамическом режиме, % |
±4 |
|
Пределы допускаемой основной относительной погрешности измерений в статическом режиме, % |
±0,5 |
|
Пределы допускаемой дополнительной относительной погрешности измерений, вызванной изменением температуры окружающей среды, %/10°С |
±1,5 |
|
Предельно допускаемое избыточное давление при температуре окружающей среды 110 °С, МПа, не более |
25 |
|
Диапазон входного и выходного сопротивления цепи преобразователя, кОм |
От 1,0 до 5,0 |
|
Напряжение питания постоянным или переменным (СКЗ) током, В, не более |
10 |
|
Время непрерывной работы, час, не менее |
24 |
|
Электрическое сопротивление изоляции относительно корпуса преобразователя в нормальных условиях, МОм, не менее |
5 |
|
Эл Электрическая изоляция электрической цепи относительно корпуса преобразователя должна выдерживать в течение одной минуты воздействие испытательного напряжения в нормальных условиях, В |
100 |
|
Масса преобразователя, кг исполнение 470.03 исполнение 470.03-01 |
0,45±0,02 0,40±0,02 |
|
Габаритные размеры, диаметр х длина корпуса х длина общая (с кабельной трубкой), мм исполнение 470.03 исполнение 470.03-01 |
36х74х(274±2) 36х50х(250±2) |
|
Средняя наработка на отказ, ч при температуре рабочей среды до 330 °С |
8000 |
|
Срок службы, лет |
1 |
Условия эксплуатации
- температура окружающей среды, °С
исполнение 470.03......................................... от 15 до 150
исполнение 470.03-01................................... от 15 до 330
- относительная влажность воздуха, %, до
исполнение 470.03............................................. 90
исполнение 470.03-01.................................................... 100
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Комплектность
К омплект поставки преобразователя пульсаций давления приведен в таблице 2
Таблица 2
|
Наименование |
Обозначение |
Количество |
|
Преобразователь пульсаций давления |
470.03 470.03-01 |
1 |
|
Руководство по эксплуатации |
470.03 РЭ |
1 |
|
Паспорт |
470.03 ПС |
1 |
|
Методика поверки |
470.03 Д1 |
1 |
Поверка
осуществляется по документу 470.03Д1 «ГСИ. Преобразователь пульсаций давления. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 18 декабря 2011 г.
Основные средства поверки: государственный специальный эталон по ГОСТ 8.433-81 (ГЭТ 131-81), манометр грузопоршневой МП-600, диапазон измерений от 0 до 60 МПа, класс точности 0,05, измерительный усилитель типа MGCplus, диапазон измерений 0,005-125 мВ/В, класс точности 0,03.
Сведения о методах измерений
приведены в Руководстве по эксплуатации 470.03 РЭ Преобразователь пульсаций давления.
Нормативные документы
1. ГОСТ 22520-85. Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
2. ГОСТ 8.433-81. ГСИ. Государственный специальный эталон и Государственная поверочная схема для средств измерений переменного давления в диапазоне 1402 ^ 1406 Па для частот от 540-2 до 1404 Гц и длительностей от 140-5 до 10 с при постоянном давлении до 5406 Па.
3. ГОСТ 8.017-79 ГСИ. «Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
4. Технические условия 470.03 ТУ Преобразователь пульсаций давления.
Рекомендации к применению
осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
