Установки измерительные мобильные УЗМ
| Номер в ГРСИ РФ: | 27867-09 |
|---|---|
| Производитель / заявитель: | АО ИПФ "Сибнефтеавтоматика", г.Тюмень |
Для измерения в автоматическом режиме расхода жидкости и газа, добываемых из нефтяных скважин в системах герметизированного сбора нефти и попутного газа на нефтепромыслах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 27867-09 |
| Действует | по 19.09.2029 |
| Наименование | Установки измерительные мобильные |
| Модель | УЗМ |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | dd211491-7637-1519-af89-cb1d48c0aaae |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 3667-014-12530677-98 |
| Класс СИ | 29.01.04 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | 28.10.2014 продлен срок свидетельстваВзамен № 27867-04 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИР |
| Адрес центра | 420088, г.Казань, ул.2-я Азинская, 7а |
| Руководитель центра | Иванов Валерий Павлович |
| Телефон | (8*843*2) 72-70-62 |
| Факс | 72-00-32 |
| Информация о сертификате | |
| Срок действия сертификата | 28.10.2019 |
| Номер сертификата | 37558 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1725 п. 14 от 28.10.201412 от 03.12.09 п.483 |
Производитель / Заявитель
Акционерное общество «Инженерно-производственная фирма «Сибнефтеавтоматика» (АО «ИПФ «СибНА»), г. Тюмень
Россия
625014, ул.Новаторов, 8, тел. (345-2) 21-07-50, 21-46-35, факс 21-13-39, www.sibna.ru, E-mail: sibna@sbtx.tmn.ru, sibna@sibna.ru
Поверка
| Методика поверки / информация о поверке | МП 27867-04 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 127 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
27867-09: Описание типа
2024-27867-09.pdf
|
Скачать | 393.9 КБ | |
|
27867-09: Методика поверки
2021-mp27867-09.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Установки измерительные мобильные УЗМ (далее - установки) предназначены для автоматических измерений массы скважинной жидкости, добываемой из нефтяных скважин, объема попутного нефтяного газа в составе нефтегазоводяной смеси (далее - НС), приведенного к стандартным условиям и массы скважинной жидкости за вычетом массы воды и попутного нефтяного газа.
Описание
Принцип работы установки основан на следующих методах измерений:
А) Методы измерений массового расхода и массы скважинной жидкости:
- метод гидростатического взвешивания;
- прямой метод динамических измерений с применением счетчиков-расходомеров массовых;
Б) Методы измерений объемного расхода и объема попутного нефтяного газа, приведенного к стандартным условиям:
- косвенный метод «P,V,T»;
- прямой метод динамических измерений с применением расходомеров газа;
В) Методы измерений массового расхода скважинной жидкости за вычетом воды и попутного нефтяного газа:
- косвенный метод расчета объемной доли воды в скважинной жидкости по измеренному значению плотности жидкости;
- прямой метод измерений объемной доли воды в скважинной жидкости поточным преобразователем влагосодержания.
Установка выпускается в двух модификациях:
- УЗМ - в блок-боксах (мобильных зданиях) или на рамном основании (открытое исполнение), с возможностью установки на прицеп специальный;
- УЗМ.Т - в блок-боксах на базе шасси автомобиля.
В состав установки входит:
- блок технологический;
- блок контроля и управления;
- опционально: прицеп специальный (УЗМ) или шасси автомобиля (УЗМ.Т).
В случае закрытого исполнения (в блок-боксе): технологический блок и блок контроля и управления представляют собой два отдельных помещения, расположенных в одном или нескольких закрытых блок-боксах или кузове-фургоне.
В случае открытого исполнения: технологический блок и блок контроля и управления размещают на одно основание.
В технологическом блоке размещены трубопроводная обвязка, сепарационная емкость, первичные преобразователи средств измерений, запорная и регулирующая арматура, системы вентиляции.
Блок технологический обеспечивает:
- отделение свободного газа из смеси и выполнение цикла измерения расхода по жидкости и газу;
- передачу информации с датчиков давления, датчиков расхода, датчиков температуры и сигнализаторов (индикаторов) уровня в блок контроля и управления;
- визуальный контроль за технологическими параметрами: давление, уровень жидкости в емкости сепарационной.
В блоке контроля и управления размещены вторичные преобразователи средств измерений, средства электрического питания средств измерений, средства управления и электрического питания силового электрооборудования, блок управления и индикации (далее - БУИ).
Блок контроля и управления обеспечивает:
- электрическое питание КИПиА, установленных в блоке технологическом;
- управление и электрическое питание силового электрооборудования;
- прием сигналов с датчиков избыточного и дифференциального давлений, датчиков расхода, температуры и сигнализаторов (индикаторов) уровня;
- обработку сигналов по заданному в программе алгоритму и вычисление расходов по жидкости, компонентам (вода, нефть) и газу контролируемой скважины;
- передачу информации о параметрах измеряемой среды и нештатной ситуации на верхний уровень по стандартному интерфейсу RS 485 (RS 232) Modbus RTU, Modbus TCP/IP (Ethernet) и вывод данной информации на дисплей контроллера и/или панели оператора БУИ;
- сохранение в памяти информации о результатах измерений, полученных в автоматическом режиме в течение последних трех месяцев;
- контроль загазованности и пожара в блоке технологическом.
- опционально возможно управление внешним переключателем скважин многоходовым (ПСМ).
Общий вид установки и технологического блока приведен на рисунках 1а, 1б, 1в, 1г, 1д.

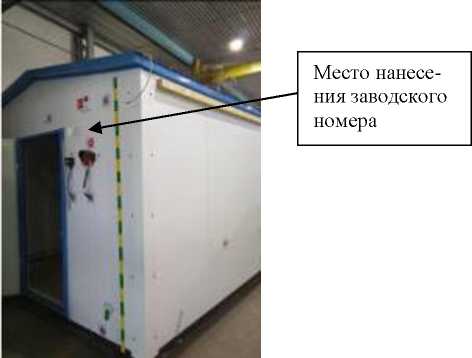

Рисунок 1а - Общий вид блок-боксов установки (технологического блока, блока контроля и управления)
Место нанесения заводского номера

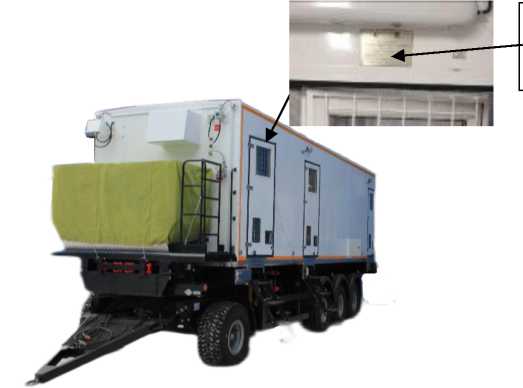

Рисунок 1б - Общий вид установки на базе прицепа специального

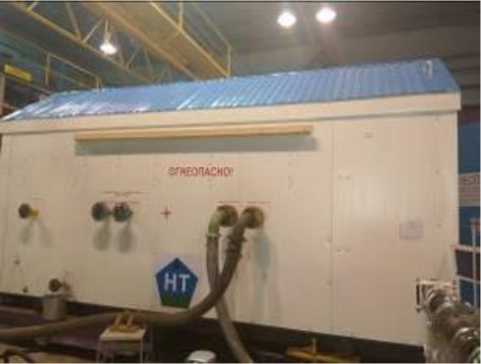

Рисунок 1в - Общий вид установки на базе шасси автомобиля

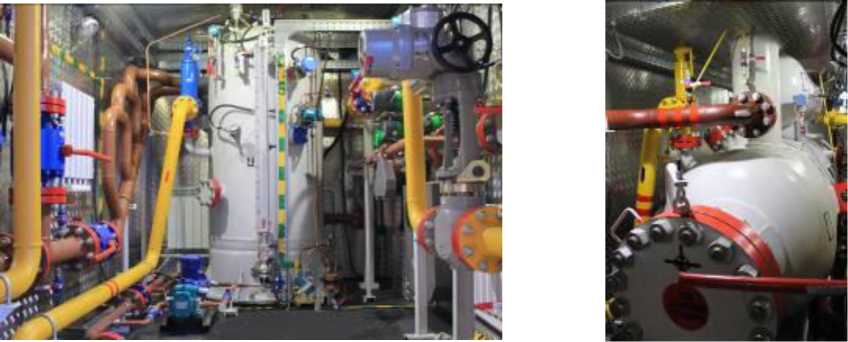

Рисунок 1г - Общий вид технологического блока при закрытом исполнении
Место нанесения заводского номера
Рисунок 1д - Общий вид установки открытого исполнения (на рамном основании)
Структура условного обозначения установки:
«УЗМ. X - X X X» ТУ 3667-014-12530677-98
---Обозначение технических условий
Обозначение максимального измеряемого расхода установки, т/сут.
Сокращенное наименование типа установки УЗМ или УЗМ.Т
Пример записи обозначения установки:
Установка измерительная мобильная «УЗМ.Т-400» ТУ 3667-014-12530677-98, где:
УЗМ - установка измерительная мобильная, на базе шасси автомобиля, 400 - верхний предел измерения жидкости, т/сут.
Перечень применяемых в установке средств измерений и их регистрационные номера в Федеральном информационном фонде по обеспечению единства измерений (регистрационный номер) приведен в таблице 1.
Таблица 1 - Перечень средств измерений, применяемых в составе установки
|
Наименование средства измерений |
Регистрационный номер |
|
Счетчики-расходомеры массовые Micro Motion |
45115-16 |
|
Счетчики-расходомеры массовые ЭЛМЕТРО-Фломак |
47266-16 |
|
Счетчики-расходомеры массовые кориолисовые ROTAMASS |
27054-14 |
|
Счетчики-расходомеры массовые кориолисовые ROTAMASS мод. RC |
75394-19 |
|
Счетчики-расходомеры массовые кориолисовые ROTAMASS мод. RCCT, RCCS/RCCF, RCCS/RCCR |
27054-09 |
|
Расходомеры массовые Promass (мод. Promass 300, Promass 500) |
68358-17 |
|
Расходомеры-счетчики массовые OPTIMASS |
78635-20 |
|
Расходомеры-счетчики массовые OPTIMASS х400 |
53804-13 |
|
Счетчики-расходомеры массовые ЭМИС-МАСС 260 |
77657-20 |
Продолжение таблицы 1
|
Наименование средства измерений |
Регистрационный номер |
|
Счетчики-расходомеры массовые Штрай-Масс |
70629-18 |
|
Счетчики газа вихревые СВГ |
13489-13 |
|
Датчики расхода ДРГ.М |
26256-06 |
|
Датчики расхода газа DYMETIC-1223M |
77155-19 |
|
Влагомеры сырой нефти ВСН-2 |
24604-12 |
|
Влагомеры сырой нефти ВСН-2 |
24604-03 |
|
Влагомеры сырой нефти ВСН-2 |
24604-07 |
|
Влагомер поточный ВСН-АТ |
62863-15 |
|
Влагомер сырой нефти ВСН-АТ |
42678-09 |
|
Измерители обводненности Red Eye |
47355-11 |
|
Влагомеры поточные ВСН-АТ |
86284-22 |
|
Плотномеры 804 |
47933-11 |
|
Преобразователи плотности и вязкости FDM,FVM,HFVM |
62129-15 |
|
Плотномеры Sarasota |
51945-12 |
|
Комплексы программно-технические «TREI» |
38976-08 |
|
Контроллеры логические программируемые ПЛК 200 |
84822-22 |
|
Контроллеры программируемые логические и модули удаленного ввода-вывода Элсима |
74628-19 |
|
Устройства программного управления "TREI-5B" |
31404-08 |
|
Контроллеры программируемые логические REGUL RX00 |
63776-16 |
|
Модули измерительно-вычислительные МСС хх |
76108-19 |
|
Контроллеры САТЕЛЛИТ |
85223-22 |
|
Контроллеры программируемые логические АБАК ПЛК |
63211-16 |
|
Контроллеры программируемые ЭЛСИ-ТМК |
62545-15 |
|
Комплексы измерительно вычислительные на базе устройств программного управления «TREI-5B» |
19767-12 |
|
Системы управления модульные B&R X20 |
57232-14 |
|
Контроллеры SCADAPack 32/32Р, 314/314Е, 330/334 (330Е/334Е), 350/357 (350Е/357Е), 312, 313, 337Е, 570/575 |
69436-17 |
|
Контроллеры программируемые SIMATIC S7-300 |
15772-11 |
|
Контроллеры программируемые SIMATIC S7-1200 |
63339-16 |
|
Устройства распределенного ввода-вывода SIMATIC ЕТ 2OOSP |
60344-15 |
|
Модули измерительные контроллеров программируемых SIMATIC S7-1500 |
60314-15 |
|
Устройства распределенного ввода-вывода SIMATIC ЕТ 200SP |
74165-19 |
|
Контроллеры механизированного куста скважин КМКС |
50210-12 |
|
Контроллеры универсальные МИКОНТ-186 |
54863-13 |
|
Термопреобразователи (датчики температуры) с унифицированным выходным сигналом (4-20) мА и допускаемой основной приведенной погрешностью измерений ± 0,25 % |
_ |
|
Преобразователи давления измерительные (датчики давления) с унифицированным выходным сигналом (4-20) мА и допускаемой приведенной погрешностью измерений ± 0,5 % |
_ |
Продолжение таблицы 1
|
Наименование средства измерений |
Регистрационный номер |
|
Манометры показывающие, класс точности не ниже 1,5 |
_ |
|
Примечание - Комплектация каждого экземпляра установки определяется особыми требованиями заказчика и условиями эксплуатации. | |
Заводской номер установок наносится на таблички ударным способом или фотохимическим способом, методом глубокого травления. Таблички крепятся на элементах конструкции установки: при изготовлении в блок-боксах (мобильных зданиях) - снаружи блоков технологических и блоков контроля и управления у входа (рисунок 1а); при изготовлении на базе прицепа и шасси автомобиля - внутри кузова-фургона над входом (рисунок 1б); в установках открытого типа - на раме (рисунок 1д), а также в эксплуатационной документации типографским способом. Формат нанесения заводского номера - цифровой.
Нанесение знака поверки на средство измерений не предусмотрено.
Программное обеспечение
Программное обеспечение (далее - ПО) является встроенным в контроллер в составе БУИ установки.
ПО установки обеспечивает автоматическое управление процессом измерения, преобразование входной информации о параметрах продукции нефтяных скважин и вычисление на их основе дебитов скважин по жидкости, воде, нефти и газу, отображение информации о процессе измерения, вычисления и измеренных параметров, передачу информации на верхний уровень.
Информационный обмен между контроллером в составе БУИ и верхним уровнем осуществляется при помощи протокола ModBUS RTU с использованием стандартного интерфейса RS-485.
Защита ПО установки измерительной мобильной УЗМ от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2 и 3.
Таблица 2 - Идентификационные данные ПО установки с БУИ на базе контроллеров универсальных, кроме «Миконт-186»__________________________________________________________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
БУИ |
|
Номер версии (идентификационный номер) ПО |
UZM2018 |
|
Цифровой идентификатор ПО (контрольная сумма) |
6ACB1F0C |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Таблица 3 - Идентификационные данные ПО установки с БУИ на базе контроллеров универсальных «Миконт-186»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
БУИ |
|
Номер версии (идентификационный номер) ПО |
UZM2010 |
|
Цифровой идентификатор ПО (контрольная сумма) |
ED78 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
Влияние на ПО установки измерительной мобильной УЗМ через стандартный интерфейс
RS-485 отсутствует. Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Технические характеристики
Метрологические характеристики установки приведены в таблице 4, основные технические характеристики установки приведены в таблице 5.
Таблица 4 - Метрологические характеристики установки
|
Наименование параметра |
Значение |
|
УЗМ УЗМ.Т | |
|
Максимальное значение массового расхода жидкости, измеряемого установкой, т/сут |
200-15001) |
|
Максимальное значение расхода газа, приведенного к стандартным условиям, м3/сут |
15000001) |
|
Пределы допускаемой основной2) относительной погрешности установки, %, при измерении: - массового расхода (массы) скважинной жидкости - объемного расхода (объема) попутного нефтяного газа, приведенного к стандартным условиям |
±2,5 ±5,0 |
|
Пределы допускаемой основной* относительной погрешности установки при измерении массы скважинной жидкости за вычетом воды и попутного нефтяного газа при содержании воды в скважинной жидкости (в % объемных долях), %: до 70 % св. 70 до 95% св. 95 % |
±6,0 ±15,0 в соответствии с методикой измерений, утвержденной и аттестованной в установленном порядке |
|
1) в зависимости от типоразмера установки 2) Погрешности нормированы для нормальных условий испытаний на эталонах, аттестованных в установленном порядке | |
Таблица 5 - Основные технические характеристики установки
|
Наименование параметра |
Значение | |
|
УЗМ |
УЗМ.Т | |
|
Рабочая среда |
Нефтегазоводяная смесь | |
|
Параметры рабочей среды: - верхний предел диапазона давления, МПа - рабочий диапазон температуры, °С - диапазон плотности жидкости, кг/м3 - максимальное газосодержание, приведенное к стандартным условиям, м3/т - объемное содержание воды, %, не более |
4,0 (6,3;10,0) от -10 до +90 от 600 до 1200 2500 100 | |
|
Параметры электропитания: - линейное напряжение, В - фазное напряжение, В |
380 220 | |
Продолжение таблицы 5
|
Наименование параметра |
Значение | |
|
УЗМ |
УЗМ.Т | |
|
- частота, Гц - допустимые колебания напряжений, В - допустимые колебания частоты, Гц |
50 от +10 до -10 от +1 до -1 | |
|
Потребляемая мощность, кВ •А, не более |
18 | |
|
Габаритные размеры, мм, не более - длина - ширина - высота |
12000 2550 4000 |
12000 2550 4000 |
|
Масса установки, кг, не более Масса кузова-фургона, кг, не более |
24000 20000 |
38000 23525 |
|
Средняя наработка на отказ, ч |
25000 | |
|
Средний срок службы, лет, не менее |
10 | |
|
Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа |
от -60 до +40 от 30 до 90 от 84 до 106,7 | |
Примечание - В таблице приведены максимальные диапазоны измерений для всех типоразмеров и исполнений установок. Диапазоны измерений для каждого экземпляра установки определяются ее комплектацией и указываются в паспорте и руководстве по эксплуатации.
Знак утверждения типа
наносится на табличку блока контроля и управления установки фотохимическим способом методом глубокого травления, а также в центре титульных листов руководств по эксплуатации и паспортов типографским способом.
Комплектность
Комплектность поставки установок соответствует таблице 6.
Таблица 6 - Комплектность установок УЗМ
|
Наименование изделия |
Обозначение |
Количество, шт. |
|
Установка измерительная мобильная УЗМ |
ХХХ.00.00.000 (ХХХ.00.00.000-01) |
1 |
|
Комплект монтажных частей |
ХХХ.50.00.000 (ХХХ.50.00.000-01) |
1 |
|
Комплект запасных частей |
ХХХ.60.00.000 |
1 |
|
Комплект инструмента и принадлежностей |
ХХХ.70.00.000 |
1 |
|
Эксплуатационная документация согласно ведомости эксплуатационной документации |
ХХХ.00.00.000ВЭ |
1 |
|
ХХХ - шифр исполнения установок УЗМ согласно ТУ 3667-014-12530677-98 | ||
Сведения о методах измерений
приведены в документе «ГСИ. Масса скважинной жидкости и объем газа, извлекаемых из нефтяных скважин. Методика измерений установками измерительными мобильными УЗМ» (свидетельство об аттестации RA.RU.313391/10809-23 от 27.09.2023, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2023.46787).
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, п.6.2.1, п. 6.5);
ГОСТ 8.637-2013 ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков;
ТУ 3667-014-12530677-98 Установка измерительная мобильная УЗМ. Технические условия
ГОСТ Р 8.1016-2022 «ГСИ. Измерения количества добываемых из недр нефти и попут-ного нефтяного газа. Общие метрологические и технические требования».
Смотрите также
