Комплексы программно-технические измерительные "Апогей"
| Номер в ГРСИ РФ: | 27925-15 |
|---|---|
| Производитель / заявитель: | ООО "НПФ "Ракурс", г.С.-Петербург |
Комплекс программно-технический измерительный «Апогей» (далее - ПТК «Апогей») предназначен для измерения сигналов силы и напряжения постоянного тока, сигналов термометров сопротивления и термопар.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 27925-15 |
| Действует | по 27.03.2030 |
| Наименование | Комплексы программно-технические измерительные |
| Модель | "Апогей" |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 01c2b399-7eed-fca3-eb05-422a5b32dd15 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Ракурс-инжиниринг» (ООО «Ракурс-инжиниринг»), г. Санкт-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 87 (97%) |
| Неуспешных поверок (СИ непригодно) | 3 (3 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
27925-15: Описание типа
2025-27925-15.pdf
|
Скачать | 6.6 MБ | |
|
27925-15: Методика поверки
2022-mp27925-15.pdf
|
Скачать | 2.6 MБ |
Описание типа
Назначение
Комплекс программно-технический измерительный «Апогей» (далее - ПТК «Апогей») предназначен для измерения сигналов силы и напряжения постоянного тока, сигналов термометров сопротивления и термопар.
Описание
В состав ПТК «Апогей» входят:
- программируемый контроллер (контроллеры) с комплектом модулей;
- вторичные источники электропитания;
- принтер (если требуется по конструкторской документации (КД);
- промышленный компьютер (если требуется по КД);
- терминал или монитор (если требуется по КД).
ПТК «Апогей» построены на базе программируемого логического контроллера (контроллеров) с использованием набора модулей приема унифицированных сигналов и сигналов от датчиков, программируемого терминала, вторичных источников питания, принтера и промышленного компьютера.
Унифицированные сигналы напряжения и силы постоянного тока (ГОСТ 26.011-80), сигналы от термометров сопротивления (ГОСТ Р 8.625-2006), сигналы от термопар (ГОСТ Р 8.585-2001), импульсные частотные сигналы поступают на входные модули контроллера, где преобразуются в цифровой код. В соответствии с заданным алгоритмом, контроллер производит регулирование технологического процесса в автоматическом режиме, вырабатывает предупреждения об отклонении режима, осуществляет блокировки и защиты, производит аварийный останов технологического объекта по заданной программе.
Информация о текущих параметрах отображается на промышленном терминале и мониторе компьютера. Информация об авариях и предупреждениях и сменные отчеты автоматически или по запросу оператора распечатываются на принтере. Ввод настроечных параметров: выбор измерительного канала (ИК), тип номинальной статической характеристики (НСХ) подключаемого параметра, диапазон измерения, значения уставок и т.д. осуществляется с программируемого терминала или монитора и защищен паролем.
ПТК «Апогей» обеспечивают автоматическое измерение заданного количества параметров, самодиагностику и диагностику подключаемых датчиков, формирование архива, отображение графиков.

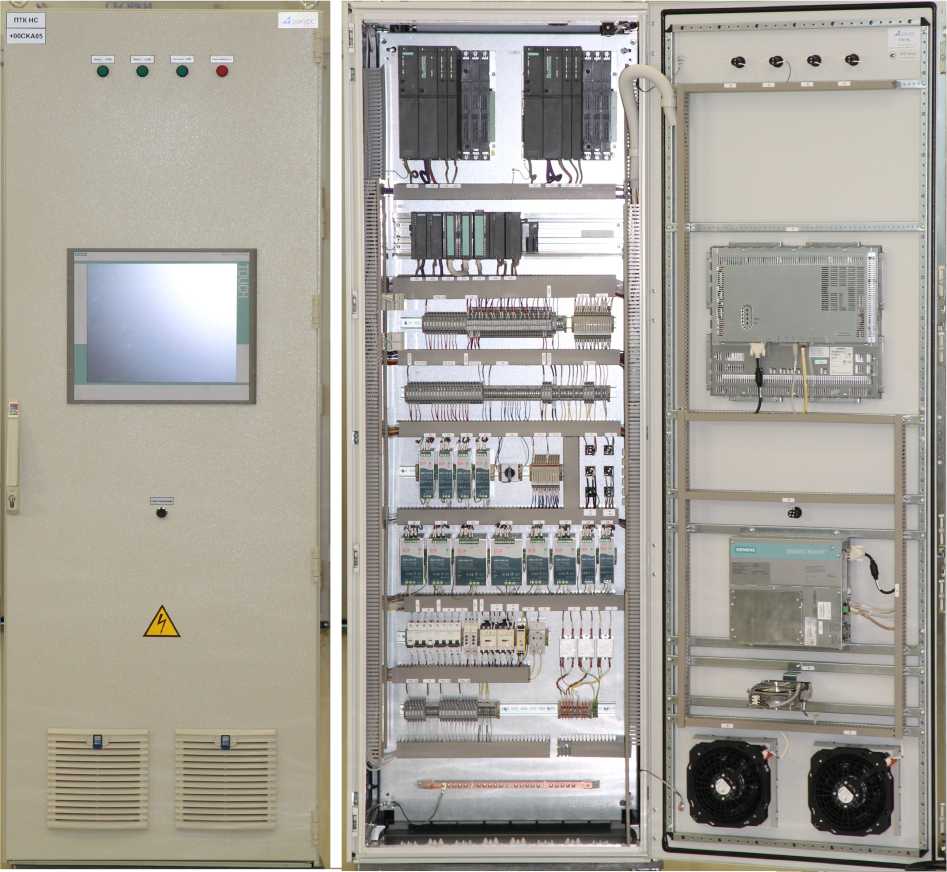

Внешний вид ПТК «Апогей» представлен на рис. 1.
Рисунок 1 - Внешний вид ПТК «Апогей»
Программное обеспечение
Программное обеспечение предназначено для управления аппаратурой, а также производит сбор, обработку и сохранение результатов измерений.
Идентификационные данные программного обеспечения представлены в таблице 1.
аблица 1
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Идентификационное наименование ПО |
APOGEY_et_s.zip FC580_R_SensMetroPart |
|
Цифровой идентификатор APOGEY_et_s.zip |
D9F4CF1 AC 126AF69224CF5FC474BAC9E |
Продолжение таблицы 1
|
1 |
2 |
|
Идентификационное наименование ПО |
APOGEY et o.zip SensMetroPart_O_CJ2H_v 1.0 SensMetroPart_O_CJ2M_v 1.0 SensMetroPart_O_CS1H-H_bin_v1.0 SensMetroPart_O_CS1H-H_bcd_v1.0 SensMetroPart_O_CS1 G-H_bin_v1.0 SensMetroPart_O_C S1 G-H_b cd_v 1. 0 с блоками SensScaleInt SensScaleReal |
|
Цифровой идентификатор APOGEY et o.zip |
E496151D5416A2DBB56F4C0919AF16D5 |
Уровень защиты ПО ПТК «Апогей» от непреднамеренных и преднамеренных изменений соответствует уровню: «ВЫСОКИЙ» по Р 50.2.077-2014 - для автономного программного обеспечения.
Технические характеристики
Метрологические и технические характеристики изложены в таблице 2.
Таблица 2
|
Тип ИК |
Диапазон входных сигналов |
Диапазон измерений |
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений |
Пределы допускаемой дополнительной приведенной погрешности в диапазоне температур от 0 до 15 °С и от 25 до 45 °С, % от диапазона измерений/°С |
|
ИК сигналов силы постоянного тока |
минус 5...5мА 0.5 мА 0 ... 20 мА 4.20 мА |
минус 5.5мА 0.5 мА 0 . 20 мА 4.20 мА |
± 0,4 |
± 0,015 |
|
ИК потенциального сигнала |
минус 5.5 мВ 0.5 мВ 1.5 мВ минус 10.10 мВ 0.10 мВ |
минус 5.5 мВ 0.5 мВ 1.5 мВ минус 10.10 мВ 0.10 мВ |
± 0,25 |
± 0,015 |
|
ИК сигналов ТС, НСХ 53М, а = 0,00426 |
10,29.371,10 Ом |
минус 180.200 °С |
± 0,2 |
± 0,015 |
|
ИК сигналов ТС, НСХ 50М, а = 0,00428 |
10,29.371,10 Ом |
минус 180.200 °С |
± 0,2 |
± 0,015 |
|
ИК сигналов ТС, НСХ 100М, а = 0,00428 |
20,53.185,60 Ом |
минус 180.200 °С |
± 0,2 |
± 0,015 |
|
ИК сигналов ТС, НСХ 50П, а = 0,00391 |
10,81.232,84 Ом |
минус 190...1100°С |
± 0,2 |
± 0,015 |
Продолжение таблицы 2
|
Тип ИК |
Диапазон входных сигналов |
Диапазон измерений |
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений |
Пределы допускаемой дополнительной приведенной погрешности в диапазоне температур от 0 до 15 °С и от 25 до 45 °С, % от диапазона измерений/°С |
|
ИК сигналов ТС, НСХ 100П, а = 0,00391 |
17,24^395,16 Ом |
минус 200.850 °С |
± 0,2 |
± 0,015 |
|
ИК сигналов ТС, НСХ Pt100, а = 0,00385 |
18,52.390,48 Ом |
минус 200.850 °С |
± 0,2 |
± 0,015 |
|
ИК сигналов термопары ТЖК ( J ) |
минус 8,095.69,533 мВ |
минус 210...1200°С |
± 0,4 |
± 0,009 |
|
ИК сигналов термопары ТХКн ( E ) |
минус 9,835.76,373 мВ |
минус 270...1000°С |
± 0,4 |
± 0,009 |
|
ИК сигналов термопары ТХА ( K ) |
минус 6,458.54,819 мВ |
минус 270...1370°С |
± 0,4 |
± 0,009 |
|
ИК сигналов термопары ТХК ( L ) |
минус 9,488.66,466 мВ |
минус 200.800°С |
± 0,4 |
± 0,009 |
|
ИК частоты следования импульсов |
0.10 кГц |
0.10 кГц |
± (0,01 +*) |
- |
* - одна единица последнего разряда, выраженная в процентах от диапазона измерений
|
Количество измерительных каналов не ограничено | |
|
Диапазон изменения частоты питающего напряжения, Гц |
от 47 до 54 (от 55 до 65) |
|
Диапазон питающего напряжения, В |
от 187 до 242 |
|
Мощность потребления, кВА, не более: |
6,0 |
|
Степень защиты по ГОСТ 14254-96: |
IP30 |
|
Габаритные размеры и масса зависят от конфигурации системы | |
|
Рабочие условия эксплуатации: диапазон температур, оС: относительная влажность воздуха при температуре 25 оС, % , не более атмосферное давление кПа: Надежность |
от 0 до +45 80 от 84,0 до 106,7 |
|
Средняя наработка на отказ, ч, не менее: |
100 000 |
|
Средний срок службы, лет, не менее: |
10 |
Знак утверждения типа
наносится на корпус ПТК «Апогей» методом металографии и на титульный лист Руководства по эксплуатации методом печати.
Комплектность
В комплект поставки ПТК «Апогей» входят по одному экз.:
- шкаф ПТК «Апогей»;
- комплект КД;
- комплект прикладного ПО;
- паспорт;
- руководство по эксплуатации. Часть 1;
- руководство по эксплуатации. Часть 2;
- методика поверки;
- упаковочная ведомость;
- комплект ЗИП, если это установлено в заказной спецификации или в отдельном соглашении между производителем и заказчиком.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.558-2009 «Государственная поверочная схема для средств измерения температуры»;
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы;
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1-10_(-16)-30 А;
ГОСТ 26.011-80 «Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные»;
РД 34.11.321-96 Нормы погрешности измерений технологических параметров тепловых электростанций и подстанций;
РД 34.20.501-95 Правила технической эксплуатации электрических станций и сетей Российской Федерации;
ТУ 4252-004-83746501-2014 Комплексы программно-технические технологического мониторинга параметров турбо- и гидрогенераторов «ПТК «Апогей» Технические условия».
