Комплексы средств измерений модульные КСИМ-03
| Номер в ГРСИ РФ: | 28166-11 |
|---|---|
| Производитель / заявитель: | ЗАО НПП "Центравтоматика", г.Воронеж |
Для точного преобразования входного аналогового сигнала от первичного преобразователя, в цифровой выходной сигнал или сигнал силы постоянного тока, а с преобразователями измерительными МГРИ - для точного преобразования входного цифрового или аналогового сигнала в выходной сигнал силы постоянного тока, для непрерывного контроля, сбора и обработки данных, поступающих от первичных преобразователей (ПП) температуры, давления, т.п., с целью их технологического или коммерческого учета, а также для централизованного автоматизированного управления объектами (насосами, заслонками и т.п.) и сигнализации об аварийных состояниях систем или объектов, область применения: взрывоопасные зоны помещений и наружных установок, измерение, контроль и управление технологическими процессами в различных отраслях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 28166-11 |
| Действует | по 08.07.2026 |
| Наименование | Комплексы средств измерений модульные |
| Модель | КСИМ-03 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0572a623-9c65-66c5-7ad8-e1d07731a035 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.05 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Примечание | Взамен № 28166-06 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Воронежского ЦСМ |
| Адрес центра | 394018, г.Воронеж, ул.Станкевича, 2 |
| Руководитель центра | Гуров Павел Алексеевич |
| Телефон | (8*073*2) 55-06-12 |
| Факс | 52-01-35 |
| Информация о сертификате | |
| Срок действия сертификата | 16.09.2016 |
| Номер сертификата | 43775 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 4992 от 16.09.11 п.04 |
Производитель / Заявитель
Закрытое акционерное общество «Научно-производственное предприятие «Центравтоматика» (ЗАО «НПП «Центравтоматика»), г. Воронеж.
Россия
394029, ул.Ростовская, 45л, Тел./факс (4732)-22-32-52 (394029, ул.Кулибина, 17, тел. (0732) 49-01-22, факс 49-02-54), E-mail: ko@centravtomat.ru
Поверка
| Методика поверки / информация о поверке | МП-2201-0004-2011 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
12608
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 12592 (100%) |
| Неуспешных поверок (СИ непригодно) | 16 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
28166-11: Описание типа
2024-28166-11.pdf
|
Скачать | 314.4 КБ | |
|
28166-11: Методика поверки
2024-mp28166-11.pdf
|
Скачать | 8.3 MБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Комплексы средств измерений модульные КСИМ-03 (далее - комплексы или КСИМ-03) с преобразователями измерительными ПИТ МЕ, приборами ПАС-05 (с модулями МВАИ-3, МВАО-3, МВСТ-3, МВПС-3, МУВВ и МТВИ-5), модулем МПГР и предназначены: для преобразования входного аналогового сигнала от первичных преобразователей в цифровой выходной сигнал или сигнал постоянного тока ГОСТ 26.011-80, а с модулем МГРИ - для преобразования входного цифрового или аналогового сигнала в выходной сигнал постоянного тока ГОСТ 26.011-80.
Описание
Принцип действия модулей КСИМ-03 основан на аналогово-цифровом преобразовании сигналов первичных датчиков под управлением микропроцессора с последующим масштабированием, линеаризацией принимаемых сигналов и параметрированием входов модуля под конкретный источник входного сигнала.
КСИМ-03 представляет собой комплекс, состоящий из:
1) преобразователей измерительных ПИТ МЕ (далее - ПИТ МЕ), имеющих два исполнения ПИТ-ТС МЕ и ПИТ-ТП МЕ, отличающихся типом первичного преобразователя;
2) приборов аварийной сигнализации и блокировки ПАС-05 (далее - ПАС-05) с:
- модулями ввода аналоговой информации МВАИ-3 (далее - МВАИ-3);
- модулями ввода аналоговых сигналов МВАО-3 (далее - МВАО-3);
- модулями ввода сигналов термопреобразователей МВСТ-3 (далее-МВСТ-3);
- модулями ввода пневматических сигналов МВПС-3 (далее - МВПС-3);
- модулей универсального ввода-вывода МУВВ (далее - МУВВ);
- модулей токового вывода искробезопасного МТВИ-5 (далее - МТВИ-5).
3) модулей питания и гальванического разделения МПГР (далее - МПГР);
4) модулей гальванического разделения искробезопасных МГРИ (далее - МГРИ).
Модули КСИМ-03 применяются во взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащиты.
Модули КСИМ-03 могут эксплуатироваться также и самостоятельно.
Исполнения модулей КСИМ-03 приведены в таблице 1.
Таблица 1 - Исполнения модулей КСИМ-03
|
Обозначение исполнения |
Шифр исполнения |
Количество входов или выходов |
Тип входа или выхода |
|
ЦКЛГ.426431.002 |
МВАИ-3 |
6 |
Активный ввод 4 - 20 мА, ГОСТ 26.011-80; вид взрывозащиты “искробезопасная электрическая цепь” по ГОСТ 31610.0-2019 |
|
ЦКЛГ.426431.006 |
МВАО-3 |
6 |
Пассивный ввод 4 - 20 мА, ГОСТ 26.011-80, общепромышленное исполнение |
|
ЦКЛГ.426432.000 |
МВПС-3 |
6 |
Ввод пневматических сигналов 20 - 100 кПа, ГОСТ 26.015-81 |
|
ЦКЛГ.426432.004 |
МВСТ-3 |
6 |
Ввод сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009; Ввод сигналов от термопар с НСХ по ГОСТ Р 8.585-2001; вид взрывозащиты “искробезопасная электрическая цепь” по ГОСТ 31610.0-2019 |
|
ЦКЛГ.426435.002 |
МУВВ |
6 |
2 ввода активного или пассивного токового сигнала 4 - 20 (0 - 5) мА ГОСТ 26.011-80 2 сигнала от ТС ГОСТ 6651-2009 или один сигнал от ТП ГОСТ Р 8.585- 2001 с компенсацией «холодного спая» 2 активных выхода 4-20 мА ГОСТ 26.011-80; вид взрывозащиты “искробезопасная электрическая цепь” по ГОСТ 31610.0-2019 |
|
ЦКЛГ.426435.000 |
МТВИ-5 |
6 |
Активный выход 4-20 мА ГОСТ 26.011-80; вид взрывозащиты “искробезопасная электрическая цепь” по ГОСТ 31610.0-2019 |
|
ЦКЛГ.426431.003 |
МПГР |
1 |
Активный ввод 4 - 20 мА, ГОСТ 26.011-80; вид взрывозащиты “искробезопасная электрическая цепь” по ГОСТ 31610.0-2019 |
|
ЦКЛГ.426431.005 |
МГРИ |
1 |
Активный выход 4 - 20 мА, ГОСТ 26.011-80; вид взрывозащиты “искробезопасная электрическая цепь” по ГОСТ 31610.0-2019 |
|
ЦКЛГ.405511-002 |
ПИТ-ТС МЕ |
1 |
Ввод сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009; вид взрывозащиты “искробезопасная электрическая цепь” по ГОСТ 31610.0-2019 |
|
ЦКЛГ.405521.003 |
ПИТ-ТП МЕ |
1 |
Ввод сигналов от термопар с НСХ по ГОСТ Р 8.585-2001; вид взрывозащиты “искробезопасная электрическая цепь” по ГОСТ 31610.0-2019 |
ПАС-05 являются специализированными программируемыми микропроцессорными контроллерами, предназначенными для вычислительной обработки входных сигналов по заданному алгоритму сигнализации и безопасной блокировки, вывода блокировочных и управляющих сигналов. ПАС-05 выпускается в базовых исполнениях, в соответствии с таблицей 2
Таблица 2 - Исполнения ПАС-05
|
Обозначение исполнения |
Шифр исполнения |
Максимальное количество модулей ввода-вывода |
|
ЦКЛГ.421411.005-07 |
ПАС-05-2Е |
2 |
|
ЦКЛГ.421411.005-16 |
ПАС-05-2М |
2 |
|
ЦКЛГ.421411.005-00 |
ПАС-05-4А |
4 |
|
ЦКЛГ.421411.005-06 |
ПАС-05-SD |
8 |
|
ЦКЛГ.421411.005-04 |
ПАС-05-8В |
8 |
|
ЦКЛГ.421411.005-10 |
ПАС-05-SF |
8 |
|
ЦКЛГ.421411.005-09 |
ПАС-05-SCD |
8 |
|
ЦКЛГ.421411.005-13 |
BAC-05-7CDR |
7 |
|
ЦКЛГ.421411.005-11 |
ПАС-05-SCDU |
8 |
|
ЦКЛГ.421411.005-14 |
bac-05-(7+9)cdr |
16 |
|
ЦКЛГ.421411.005-15 |
1IAC-05-(8+8)CD |
16 |
|
ЦКЛГ.421411.005-12 |
1IAC-05-(8+8)CDU |
16 |
Помимо различий в максимальном количестве используемых модулей ввода-вывода исполнения ПАС-05 также различаются используемыми типами модуля центрального процессора, модуля индикации, модуля питания и модуля кросс платы.
Модули МВАИ-3, МВАО-3, МВСТ-3, МВПС-3, МУВВ и МТВИ-5 устанавливаются в каркас через разъемы, закрепленные на кросс-плате, в произвольном порядке. Шифр исполнения, сетевой номер, дата и время отображается на ЖК-экране ПАС-05.
Крепление модулей ПИТ-ТС МЕ, ПИТ-ТП МЕ, МГРИ, МПГР на стене или опоре осуществляется при помощи монтажного кронштейна - DIN- рейки.
Количество и тип поставляемых модулей определяются при заказе.
Общий вид ПАС-05 представлен на рисунке 1.
Заводской номер в виде цифрового обозначения на фирменной панели, знаки утверждения типа и знаки ТР ТС наносятся на корпуса компонентов КСИМ-03, места нанесения представлены на рисунках 2 и 3. Места пломбирования представлены на рисунке 2.
Внешний вид модулей МПГР и МГРИ, а также преобразователей ПИТ МЕ приведен на рисунке 3, схема мест пломбирования модулей на рисунке 4.
Рисунок 1 - Внешний вид исполнения nAC-05-8CD
ip 5п IL* ПАС-05- 8CD-789E00M
ЦКЛГ421411 M>5 ТУ
Рисунок 2 - Внешний вид модулей nAC-05-8CD
*<х» <*•
МГРМ
Св^г-
Места нанесения заводских номеров
Места нанесения знаков ТР ТС и утверждения типа
ипг»

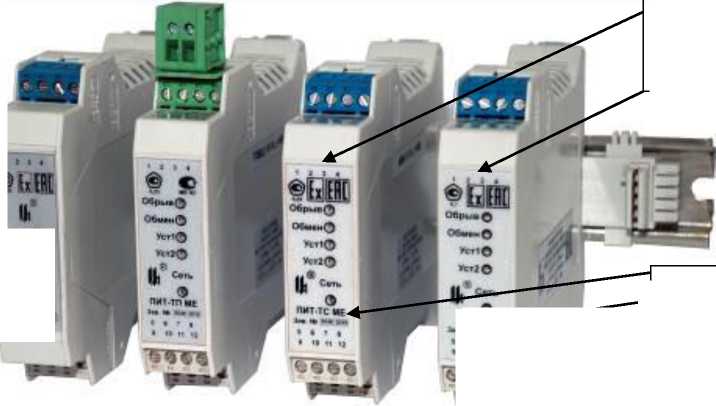

Рисунок 3 - Внешний вид модулей МГРИ, ПИТ-ТП МЕ, ПИТ-ТС МЕ, МПГР
Место пломбирования

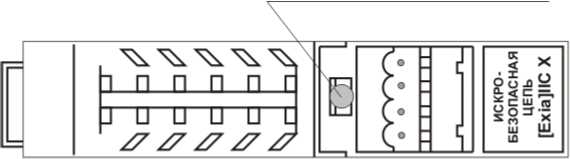

Рисунок 4 - Схема мест пломбирования МГРИ, МПГР, ПИТ МЕ
Программное обеспечение
Модули КСИМ-03 имеют встроенное внутрисхемное метрологически значимое программное обеспечение (ПО). ПО осуществляет функции сбора, обработки и передачи измеренных данных.
Встроенное ПО имеет неизменяемую часть, записанную изготовителем в энергонезависимую FLASH память микропроцессора и содержащую программы расчетных алгоритмов, и изменяемую часть, записанную в энергонезависимую память EEPROM микропроцессора и содержащую базы данных настройки и калибровки измерительного канала.
Идентификационные данные ПО модулей КСИМ-03 приведены в таблице 3.
Таблица 3 - Идентификационные данные ПО модулей КСИМ-03
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО |
|
Программное обеспечение модуля ввода аналоговой информации МВАИ-3 |
МВАИ-3 426431.002 |
ПОЛ'2 |
0xBE3A8FC3 |
|
Программное обеспечение модуля ввода аналоговых сигналов МВАО-3 |
МВАО-3 426431.006 |
1K).V3 |
0x7EEAFC64 |
|
Программное обеспечение модуля ввода пневматических сигналов МВПС-3 |
МВПС-3 426432.000 |
1K).V3 |
0xAD637169 |
|
Программное обеспечение модуля ввода сигналов термопреобразователей МВСТ-3 |
МВСТ-3 426432.004 |
1K).V3 |
0x2AE4DE2E |
|
Программное обеспечение модуля универсального ввода-вывода МУВВ |
МУВВ 426435.002 |
ПО/У1 |
0x5FE3CD85 |
|
Программное обеспечение модуля токового вывода искробезопасного МТВИ-5 |
МТВИ-5 426435.000 |
ПО/У1 |
0x5CB6C474 |
|
Программное обеспечение модуля питания и гальванического разделения МПГР |
МПГР 426431.003 |
1K).V5 |
0xE01870DF |
|
Программное обеспечение модуля гальванического разделения искробезопасного МГРИ |
МГРИ 426431.005 |
1K).V2 |
0x6F628FA2 |
|
Программное обеспечение преобразователя измерительного ПИТ-ТС МЕ |
ПИТ-ТС МЕ 405511.002 |
1K).V5 |
0x3B889DAC |
|
Программное обеспечение преобразователя измерительного ПИТ-ТП МЕ |
ПИТ-ТП МЕ 405521.003 |
1K).V4 |
0xFCE1C8A4 |
КСИМ-03 поддерживает протокол Modbus RTU для обмена данными по интерфейсу связи RS-485.
Исполнения ПАС-05 с МЦП-5С, MUn^R поддерживают сигналы интерфейса Ethernet 10/100 Mbps (протокол MODBUS TCP slave) через порт HMI-панели. Исполнения ПАС-05 с модулем МЦП-5А8 поддерживают сигналы интерфейса Ethernet 10/100 Mbps (протокол MODBUS TCP slave) на выходе Ethernet модуля.
Для отображения измеренных данных, переданных по интерфейсу связи, используется ПО верхнего уровня, разрабатываемое в соответствии с описанием протокола обмена данными. ПО верхнего уровня не оказывает влияния на метрологические характеристики модулей КСИМ-03.
Уровень защиты ПО модулей КСИМ-03 от непреднамеренных и преднамеренных изменений соответствует высокому уровню защиты по Р 50.2.077-2014.
В программном обеспечении модулей КСИМ-03 реализованы следующие методы защиты ПО и данных от непреднамеренных и преднамеренных изменений и искажений:
- программное обеспечение и данные записаны в FLASH и EEPROM микропроцессора с установкой FUSE битов защиты от чтения и записи, исключающих какие-либо изменения прошивки;
- все данные защищены контрольной суммой;
- контрольная сумма проверяется на каждом цикле работы программы, при несовпадении контрольной суммы осуществляется сигнализация частым миганием индикатора "ОБМЕН" (МПГР, МГРИ, ПИТ МЕ) или выводится сообщение на ЖКИ модуля МЦИ (МКСИ-03);
- операции настройки и конфигурирования баз данных возможны только с помощью штатных аппаратных и программных средств, поставляемых изготовителем КСИМ-03, только после вскрытия пломб и разрешения режима приоритетного программирования установкой перемычки на соединитель S1 (МПГР, МГРИ, ПИТ МЕ) или переходом по паролю в режим приоритетного программирования в сервисной программе (ПАС-05).
Код идентификации ПО распознается и отображается сервисными программами PRG05_HMI.exe и PRG05_16_FB.exe (ПАС-05), PM_SERV.exe. (МГРИ, МПГР, ПИТ МЕ).
Технические характеристики
Метрологические и технические характеристики приведены в таблице 4.
Таблица 4 - Метрологические и технические характеристики
|
Наименование характеристик |
Значение |
|
Модули ввода аналоговых сигналов МВАИ-3 и МВАО-3 Модули универсального ввода-вывода МУВВ | |
|
Диапазоны изменения входного тока: - для модулей МВАИ-3, МВАО-3 и МУВВ, мА - для модулей МУВВ, мА |
от 4 до 20 от 0 до 5 |
|
Диапазон изменения выходного цифрового сигнала, % от диапазона изменения входного сигнала |
от 0 до 100 |
|
Пределы допускаемой основной приведенной к диапазону изменения выходного сигнала погрешности преобразования (МУВВ / МВАИ-3 и МВАО-3), % |
±0,5 / ±0,25 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры на каждые 10 оС (МУВВ / МВАИ-3 и МВАО-3), % |
±0,25 / ±0,125 |
|
Маркировка взрывозащиты модулей по ГОСТ 31610.0-2019 |
[Ex ib] ПС Х |
Продолжение таблицы 4
|
Наименование характеристик |
Значение |
|
Модули ввода сигналов термопреобразователей МВСТ-3 Модули универсального ввода-вывода МУВВ | |
|
Диапазон изменения входного сигнала, мВ |
от -3,005 до +66,466 |
|
Диапазон изменения входного сигнала, Ом |
от 17,240 до 283,850 |
|
Диапазон изменения выходного цифрового сигнала, % от диапазона изменения входного сигнала |
от 0 до 100 |
|
Пределы допускаемой основной приведенной к диапазону изменения выходного сигнала погрешности преобразования, % |
±0,5 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры на каждые 10 оС, % |
±0,25 |
|
Пределы допускаемой дополнительной абсолютной погрешности, вызванные изменением температуры свободного конца ТП во всем диапазоне рабочих температур, оС |
±1,0 |
|
Маркировка взрывозащиты модуля по ГОСТ 31610.0-2019 |
[Ex ib] ПС Х |
|
Модули токового вывода искробезопасного МТВИ-5 Модули универсального ввода-вывода МУВВ | |
|
Диапазон изменения входного цифрового сигнала, % от диапазона изменения входного сигнала |
от 0 до 100 |
|
Диапазон изменения выходного сигнала силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной к диапазону изменения выходного сигнала погрешности преобразования (МУВВ / МТВИ-5), % |
±0,5 / ±0,25 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры на каждые 10 оС (МУВВ / МТВИ-5), % |
±0,25 / ±0,125 |
|
Маркировка взрывозащиты модуля МТВИ-5 по ГОСТ 31610.0-2019 |
[Ex ib] ПС Х |
|
Модули ввода пневматических сигналов МВПС-3 | |
|
Диапазон изменения входного давления, кПа |
от 20 до 100 |
|
Диапазон изменения выходного цифрового сигнала, % от диапазона изменения входного сигнала |
от 0 до 100 |
|
Пределы допускаемой основной приведенной к диапазону изменения выходного сигнала погрешности преобразования, % |
±0,5 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры на каждые 10 оС, % |
±0,25 |
|
Потребляемая ПАС-05 мощность, В-А, не более |
90 |
|
Модули питания и гальванического разделения МИГ |
Р |
|
Диапазоны изменения входного тока, мА |
от 4 до 20 |
|
Диапазоны изменения выходного тока, мА |
от 4 до 20 |
|
Диапазон изменения выходного цифрового сигнала, % от диапазона изменения входного сигнала |
от 0 до 100 |
|
Пределы допускаемой основной приведенной к диапазону изменения выходного сигнала погрешности, % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной погрешности от изменения температуры на каждые 10 оС, % |
±0,1 |
|
Пределы допускаемой приведенной к диапазону изменения выходного сигнала погрешности срабатывания предупредительной сигнализации, % |
±0,25 |
|
Потребляемая мощность, Вт, не более |
2,5 |
|
Маркировка взрывозащиты по ГОСТ 31610.0-2019 |
[Ex ia] ПС Х |
Продолжение таблицы 4
|
Наименование характеристик |
Значение |
|
Модули гальванического разделения искробезопасный М |
ТРИ |
|
Диапазоны изменения входного сигнала, мА |
от 4 до 20 |
|
Диапазон изменения входного цифрового сигнала, мА |
от 4 до 20 |
|
Диапазон изменения выходного тока, мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной к диапазону изменения выходного сигнала погрешности преобразования, % |
±0,25 |
|
Пределы допускаемой дополнительной приведенной погрешности от изменения температуры на каждые 10 оС, % |
±0,25 |
|
Потребляемая мощность, Вт, не более |
2,0 |
|
Маркировка взрывозащиты по ГОСТ 31610.0-2019 |
[Ex ib] ПС Х |
|
Преобразователи измерительные ПИТ МЕ | |
|
Диапазон изменения входного сигнала ПИТ-ТС МЕ, Ом |
от 8,620 до 283,850 |
|
Диапазон изменения входного сигнала ПИТ-ТП МЕ, мВ |
от -3,005 до +66,4666 |
|
Диапазон изменения выходного цифрового сигнала, % от диапазона изменения входного сигнала |
от 0 до 100 |
|
Диапазон изменения выходного сигнала, мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной к диапазону изменения выходного сигнала погрешности преобразования, % |
±0,25 |
|
Пределы допускаемой дополнительной приведенной погрешности от изменения температуры на каждые 10 оС, % |
±0,125 |
|
Пределы допускаемой дополнительной абсолютной погрешности ПИТ-ТП МЕ, вызванные изменением температуры свободного конца ТП во всем диапазоне рабочих температур, оС, не более |
1,0 |
|
Пределы допускаемой приведенной к диапазону изменения выходного сигнала погрешности срабатывания предупредительной сигнализации, % |
±0,25 |
|
Маркировка взрывозащиты по ГОСТ 31610.0-2019 |
[Ex ia] ПС Х |
|
Потребляемая мощность, Вт, не более |
2,0 |
|
Время установления рабочего режима КСИМ-03, не более, мин |
15 |
|
Время установления выходного сигнала КСИМ-03 при изменении входного сигнала скачком от 0 до 100 % (кроме МВПС-3), с, не более |
15 |
|
Условия эксплуатации КСИМ-03 - диапазон температуры окружающей среды, 0С - нормальная температура применения ПАС-05, 0С - диапазон атмосферного давления, кПа - относительная влажность воздуха при температуре 35 0С и более низких температурах без конденсации влаги, % - параметры питания ПАС-05 - напряжение питания, В - частота питания, Гц - параметры питания ПИТ-МЕ, МГРИ, МПГР - напряжение питания постоянного тока, В - сопротивление нагрузки, включая сопротивление линии связи, Ом - вибрация: - частота, Гц - амплитуда смещения, мм |
от +5 до +50 от +15 до +25 от 84,0 до 106,7 до 80 от 187 до 242 от 49 до 51 от 22 до 26 от 0 до 1000 от 10 до 55 0,15 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
100000 |
Знак утверждения типа
наносится на маркировочную табличку передней панели модулей КСИМ-03 методом трафаретной печати на пленочном материале, на титульные листы эксплуатационных документов - типографским способом.
Комплектность
Таблица 6 - Комплектность
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Комплекс средств измерений модульный |
КСИМ-03 |
1 шт. |
Комплектация в зависимости от заказа |
|
Руководство по эксплуатации |
ЦКЛГ.421411.005 РЭ ЦКЛГ.426431.003 РЭ ЦКЛГ.426431.005 РЭ ЦКЛГ.405541.002 РЭ |
- |
В зависимости от заказа |
|
Паспорт |
ЦКЛГ.421411.005 ПС ЦКЛГ.426431.003 ПС ЦКЛГ.426431.005 ПС ЦКЛГ.405541.002 ПС |
- |
В зависимости от заказа |
|
Паспорт соответствия техническому регламенту Таможенного союза ТР ТС 012/2011 |
ЦКЛГ.421411.005 ПС ТР ЦКЛГ.426431.003 ПС ТР ЦКЛГ.426431.005 ПС ТР ЦКЛГ.405541.002 ПС ТР |
- |
В зависимости от заказа |
|
Методика поверки |
- |
1 экз. |
На партию, но не менее 1 экз. на каждые 5 изделий в один адрес |
|
Примечания 1 Руководство по эксплуатации, паспорт и паспорт соответствия техническому регламенту Таможенного союза ТР ТС прикладывается из расчета не менее 1 экземляра на каждые 10 изделий в один адрес 2 В зависимости от исполнения КСИМ-03 комплектуется различным сочетанием модулей (количество, типы и их комплектация определяются требованиями заказчика). 3 Все модули КСИМ-03 укомплектованы ответными частями разъемов. 4 Документы также представлены на сайте ЗАО «НПП «Центравтоматика» www.centravtomat.ru. | |||
Сведения о методах измерений
Методы измерений изложены в руководствах по эксплуатации:
ЦКЛГ.421411.005 РЭ «Прибор аварийной сигнализации и блокировки ПАС-05.
Руководство по эксплуатации», раздел «Устройство и работа»;
ЦКЛГ.405541.002 РЭ «Преобразователь измерительный ПИТ МЕ. Руководство по эксплуатации, раздел «Устройство и работа»;
ЦКЛГ.426431.003 РЭ «Модуль питания и гальванического разделения МПГР. «Руководство по эксплуатации, раздел «Устройство и работа»;
ЦКЛГ.426431.005 РЭ «Модуль гальванического разделения искробезопасный МГРИ.
Руководство по эксплуатации», раздел «Устройство и работа».
Нормативные документы
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ГОСТ 30852.0-2002 (МЭК 60079-0:1998) Электрооборудование взрывозащищенное. Часть 0. Общие требования;
ГОСТ 30852.10-2002 (МЭК 60079-11:1999) Электрооборудование
взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»;
Приказ Росстандарта от 28 июня 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Комплексы средств измерений модульные КСИМ-03. Технические условия ЦКЛГ.411618.001 ТУ.
Смотрите также
