Модули аналогового ввода/вывода БАЗИС-91
| Номер в ГРСИ РФ: | 28207-13 |
|---|---|
| Производитель / заявитель: | ЗАО "Экоресурс", г.Воронеж |
Для измерений выходных аналоговых сигналов датчиков различных типов в различных сочетаниях (термопар, термопреобразователей сопротивления, активных и пассивных датчиков с выходным сигналом силы постоянного тока, пассивных двухпозиционных); передачи через последовательный канал обмена (UART) измеренных значений состояния аналоговых датчиков; выдачи аналоговых управляющих сигналов 4..20 мА по информации, получаемой через UART, для реализации измерительных каналов контроллеров серии БАЗИС (БАЗИС-61, БАЗИС-12 и др.), документация на которые предусматривает возможность встраивания модуля.Самостоятельно не используются.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 28207-13 |
| Действует | по 17.07.2029 |
| Наименование | Модули аналогового ввода/вывода |
| Модель | БАЗИС-91 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 604b3aa7-f487-e730-b7a7-a907b781bffe |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.02 |
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Примечание | 23.09.2013 утвержден вместо 28207-08 |
| Информация о сертификате | |
| Срок действия сертификата | 23.09.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1110 п. 30 от 23.09.201311 от 16.10.08 п.224 |
Производитель / Заявитель
Акционерное общество "Экоресурс" (АО "Экоресурс"), г. Воронеж
Россия
ул.Кулибина, 17. тел/факс (0732) 49-83-79, www.ecoresurs.ru (394029, ул.Меркулова, 7), 394026, пр-т Труда, 111. тел/факс (4732) 72-78-19
Поверка
| Методика поверки / информация о поверке | 5ДА.407.016 МП |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
4315
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4311 (100%) |
| Неуспешных поверок (СИ непригодно) | 4 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
28207-13: Описание типа
2018-28207-13.pdf
|
Скачать | 176.4 КБ | |
|
28207-13: Методика поверки
2022-mp28207-13.pdf
|
Скачать | 249 КБ |
Описание типа
Назначение
Модули аналогового ввода/вывода БАЗИС-91 (далее по тексту - «модули БАЗИС-91») предназначены для измерений выходных аналоговых сигналов датчиков различных типов в различных сочетаниях (термопар, термопреобразователей сопротивления, активных и пассивных датчиков с выходным сигналом силы постоянного тока, пассивных двухпозиционных, пневматических); передачи через последовательный канал обмена (UART) измеренных значений состояния аналоговых датчиков; выдачи аналоговых управляющих сигналов 4...20 мА по информации, получаемой через UART.
Описание
Модули БАЗИС-91 применяются для реализации измерительных каналов контроллеров серии БАЗИС (БАЗИС-61, БАЗИС-12 и др.), документация на которые предусматривает возможность встраивания данного модуля. Самостоятельно модуль БАЗИС-91 не используется.
Принцип действия модулей БАЗИС-91 заключается в циклическом опросе датчиков с помощью микроконтроллера со встроенным АЦП, обработки принятых сигналов и определения значений, передачи информации на базовый контроллер, получения информации с базового контроллера и формировании значений аналоговых выходных каналов.
Модуль БАЗИС-91 строится на базе микропроцессорного однокристального микроконтроллера и конструктивно представляет собой печатную плату, устанавливаемую в корпус базового контроллера по направляющим пазам и подключаемую с помощью разъемов.
Модули БАЗИС-91 имеют до 8 входных аналоговых каналов. Различные модификации модулей БАЗИС-91 реализуют разные сочетания видов входных каналов, а также учитывают конструктивные особенности базовых контроллеров, куда эти модули встраиваются.
Общий вид модуля БАЗИС-91 показан на рисунке 1.
Рисунок 1 - Общий вид модуля БАЗИС-91
Измерение входных сигналов от аналоговых датчиков осуществляется модулями с помощью аналого-цифрового преобразователя. Модификации модулей формируются в соответствии с модификациями базовых контроллеров, с учетом количества и типов входных и выходных каналов.
Программное обеспечение
Структура программного обеспечения (ПО) модулей БАЗИС-91 следующая:
- метрологически значимая часть - подпрограмма измерения, обработки и передачи аналоговых сигналов;
- метрологически незначимая часть - подпрограмма общего функционирования измерительного модуля.
Таблица 1 - Идентификационные данные метрологически значимого ПО
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора |
|
Подпрограмма измерения, обработки и передачи аналоговых сигналов |
measurement |
1.01 |
7E6AC971 |
CRC32 |
Метрологические характеристики модулей ввода/вывода БАЗИС-91 нормированы с учётом влияния на них ПО.
ПО модулей ввода/вывода БАЗИС-91 хранится в микросхеме энергонезависимой памяти, запаянной на печатной плате, и недоступно для изменения без использования специальных программно-аппаратных средств перепрошивки (программаторов), используемых при изготовлении.
Для предотвращения несанкционированного доступа к ПО они пломбируются самораз-рушающимися наклейками на разъеме для перепрошивки.
Уровень защиты ПО модулей ввода/вывода БАЗИС-91 от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - «А» (рис. 2).

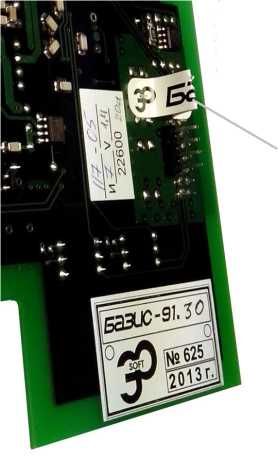

Саморазрушающаяся пломба на разъеме для перепрошивки модуля
Рисунок 2 - Пломбирование от несанкционированного доступа (фрагмент модуля)
Доступ к модулю ввода/вывода БАЗИС-91 и его ПО невозможен без разборки корпуса базового контроллера (БАЗИС-12 или БАЗИС-61).
Технические характеристики
Метрологические характеристики измерительных каналов (ИК) модулей БАЗИС-91 представлены в таблице 2.
Таблица 2 - Метрологические характеристики ИК модулей БАЗИС-91
|
Входной сигнал |
Диапазон входного сигнала *) |
Выходной сигнал |
Пределы допускаемой погрешности, приведённой к выходу (абсолютной погрешности) | |
|
1 |
2 |
3 |
4 | |
|
Сигналы от термопар **) |
L |
от -7,831 до -3,005 мВ (от -150 до -50 °C) |
16 бит |
±0,7 % (±0,7 °C) |
|
от -3,005 до +18,642 мВ (свыше -50 до +250 °C) |
±0,17 % (±0,5 °C) | |||
|
от 18,642 до 57,859 мВ (свыше +250 до +700 °C) |
±0,18 % (±0,8 °C) | |||
|
K |
от -4,913 до +16,397 мВ (от -150 до +400 °C) |
±0,18 % (±0,8 °C) | ||
|
от 16,397 до 41,276 мВ (свыше+ 400 до +1000 °C) |
±0,18 % (±1,2 °C) | |||
|
от 41,276 до 52,410 мВ (свыше +1000 до +1300 °C) |
±0,2 % (±1,9 °C) | |||
|
N |
от -3,336 до +47,513 мВ (от -150 до +1300 °C) |
±0,09 % (±1,3 °C) | ||
|
B |
от 1,242 до 13,591 мВ (от +500 до +1800 °C) |
±0,34 % (±4,4 °C) | ||
|
S |
от 1,441 до 16,777 мВ (от +200 до +1600 °C) |
±0,23 % (±3,2 °C) | ||
|
R |
от 1,469 до 18,849 мВ (от +200 до +1600 °C) |
±0,19 % (±2,6 °C) | ||
|
A1 |
от 0 до 20,589 мВ (от 0 до +1300 °C) |
±0,18 % (±2,4 °C) | ||
|
от 20,589 до 33,640 мВ (свыше +1300 до +2500 °C) |
±0,34 % (±4,1 °С) | |||
|
A2, A3 |
A2: от 0 до 20,774 мВ A3: от 0 до 20,407 мВ (от 0 до +1300 °C) |
±0,18 % (±2,4 °C) | ||
|
A2: от 20,774 до 27,232 мВ A3: от 20,407 до 26,773 мВ (свыше +1300 до +1800 °C) |
±0,76 % (±3,8 °C) | |||
|
E |
от -7,279 до -2,787 мВ (от -150 до -50 °C) |
±1,2 % (±1,2 °C) | ||
|
от -2,787 до +13,421 мВ (свыше -50 до +200 °C) |
±0,28 % (±0,7 °C) | |||
|
от 13,421 до 76,373 мВ (свыше +200 до +1000 °C) |
±0,11 % (±0,9 °C) | |||
Продолжение таблицы 2
|
1 |
2 |
3 |
4 | |
|
Сигналы от термопар **) |
T |
от -4,648 до 0 мВ (от -150 до 0 °C) |
16 бит |
±0,6 % (±0,9 °C) |
|
от 0 до 20,872 мВ (свыше 0 до +400 °C) |
±0,18 % (±0,7 °C) | |||
|
J |
от -4,633 до + 33,102 мВ (от -100 до +600 °C) |
±0,11 % (±0,8 °C) | ||
|
от 33,102 до 69,553 мВ (свыше +600 до +1200 °C) |
±0,2 % (±1,2 °C) | |||
|
Сигналы от термо -преобразователей сопротивления |
10П, Pt10 |
10П: от 1,72 до 13,91 Ом Pt10: от 1,85 до 13,85 Ом (от -200 до +100 °C) |
16 бит |
±0,33 % (±1,0 °C) |
|
10П: от 13,91 до 24,94 Ом Pt10: от 13,85 до 24,71 Ом (от +100 до +400 °C) |
±0,5 % (±1,5 °C) | |||
|
10П: от 24,94 до 39,52 Ом Pt10: от 24,71 до 39,05 Ом (свыше +400 до +850 °C) |
±0,44 % (±2,0 °C) | |||
|
50П, Pt50 |
50П: от 8,62 до 69,56 Ом Pt50: от 9,26 до 69,26 Ом (от -200 до +100 °C) |
±0,17 % (±0,5 °C) | ||
|
50П: от 69,56 до 124,71 Ом Pt50: от 69,26 до 123,55 Ом (свыше +100 до +400 °C) |
±0,23 % (±0,7 °C) | |||
|
50П: 124,71 - 197,58 Ом Pt50: 123,55 - 195,24 Ом (свыше +400 до +850 °C) |
±0,22 % (±1,0 °C) | |||
|
100П, Pt100 |
100П: от 17,24 до 139,11 Ом Pt100: от 18,52 до 138,51 Ом (от -200 до +100 °C) |
±0,17 % (±0,5 °C) | ||
|
100П: 139,11 - 249,41 Ом Pt100: 138,51 - 247,09 Ом (свыше +100 до +400 °C) |
±0,23 % (±0,7 °C) | |||
|
100П: от 249,41 до 395,16 Ом Pt100: от 247,09 до 390,48 Ом (свыше +400 до +850 °C) |
±0,22 % (±1,0 °C) | |||
|
10М |
от 2,05 до 12,14 Ом (от -180 до +50 °C) |
±0,35 % (±0,8 °C) | ||
|
от 12,14 до 18,56 Ом (свыше +50 до +200 °C) |
±0,87 % (±1,3 °C) | |||
|
50М |
от 10,27 до 60,7 Ом (от -180 до +50 °C) |
±0,13 % (±0,3 °C) | ||
|
от 60,7 до 92,8 Ом (свыше +50 до +200 °C) |
±0,27 % (±0,4 °C) | |||
|
100М |
от 20,53 до 121,40 Ом (от -180 до +50 °C) |
±0,13 % (±0,3 °C) | ||
|
от 121,40 до 185,60 Ом (свыше +50 до +200 °C) |
±0,27 % (±0,4 °C) | |||
|
100Н |
от 69,45 до 223,21 Ом (от -60 до +180 °C) |
±0,13 % (±0,3 °C) | ||
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
|
Сигналы силы постоянного тока от датчиков с выходным сигналом силы постоянного тока |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 мА от 1 до 5 мА |
16 бит |
±0,25 % (±0,05 мА) ±0,31 % (±0,05 мА) ±1,0 % (±0,05 мА) ±1,25 % (±0,05 мА) |
|
Датчики с пневматическим выходным сигналом |
от 20 до 100 кПа |
16 бит |
±1,25 % (±1,0 кПа) |
|
Примечания: *) В таблице 2 в графе 2 для входных сигналов от термопар и термопреобразователей сопротивления в скобках указан диапазон входного сигнала в градусах Цельсия, соответствующий входному аналоговому сигналу в «мВ» («Ом») в соответствии с номинальной статической характеристикой преобразования соответствующего типа термопары или термопреобразователя сопротивления. ** ) В таблице 2 для сигналов от термопар пределы допускаемой приведённой (абсолютной) погрешности, приведённой к выходу, указаны с учетом погрешности канала компенсации температуры холодного спая, но без учета погрешности компенсационного термопреобразователя сопротивления. Пределы допускаемой абсолютной погрешности компенсационного термопреобразователя сопротивления (50М, класс В, поставляется в комплекте с контроллером) ±0,5 °C. | |||
В таблице 2 номинальные статические характеристики (НСХ) термопар по ГОСТ Р 8.585-2001, НСХ термопреобразователей сопротивления по ГОСТ 6651-2009.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Параметры электрического питания |
напряжение переменного тока, В частотой, Гц |
220+22-22 50 ±1 |
|
потребляемая мощность, В^А, не более |
2,5 | |
|
Габаритные размеры, мм, не более: (длина х ширина х высота) |
140x30x140 | |
|
Масса, кг, не более: |
0,5 | |
|
Рабочие условия эксплуатации |
температура окружающего воздуха, °С |
от +5 до +40 |
|
относительная влажность окружающего воздуха при температуре +30 ° С и более низких температурах (без конденсации), % |
до 75 | |
|
атмосферное давление, кПа |
от 84,0 до 106,7 | |
|
Срок службы, лет |
10 | |
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским способом.
Комплектность
Таблица 4 - Комплектность модулей Базис-91
|
Наименование |
Обозначение |
Количество, шт. |
|
Основной модуль аналогового ввода/вывода соответствующей модификации |
БАЗИС-91 (5ДА2.407.016) |
1 |
|
Руководство по эксплуатации |
5ДА2.407.016 РЭ |
1 |
|
Методика поверки |
5ДА2.407.016 МП |
1 |
|
Паспорт |
5ДА2.407.016 ПС |
1 |
Поверка
осуществляется по документу 5ДА2.407.016 МП «Модули аналогового ввода/вывода БАЗИС-91.
Методика поверки», утвержденному ФГУП «ВНИИМС» 26.07.2013 г.
Основные средства поверки:
магазин сопротивления измерительный МСР-60М, регистрационный номер Федерального информационного фонда по обеспечению единства измерений (регистрационный №) 2751-71,
вольтметр универсальный цифровой В7-34А (регистрационный № 7982-80),
калибратор программируемый П320 (регистрационный № 7493-79).
манометр образцовый показывающий МО 250 (регистрационный № 47323-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования
ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 26.015-81 Средства измерения и автоматизации. Сигналы пневматические входные и входные
ТУ 4210-016-35846590-04 (5ДА2.407.016 ТУ) Модули аналогового ввода/вывода БАЗИС-91. Технические условия
