Преобразователи давления измерительные СДВ
Номер в ГРСИ РФ: | 28313-11 |
---|---|
Производитель / заявитель: | АО "НПК "ВИП", г.Екатеринбург |
28313-11: Описание типа СИ | Скачать | 103.8 КБ |
Для непрерывного измерения и преобразования давления абсолютного, избыточного, разрежения, давления-разрежения, разности давлений и гидростатического давления нейтральных и агрессивных, газообразных и жидких сред в унифицированный выходной сигнал: токовый и напряжения постоянного тока, цифровойсигнал на базе интерфейсов RS-485, RS-232, CAN, 1 WIRE. Область применения: метрологические службы, аккредитованные на право поверки и калибровки средств измерения давления, системы автоматического контроля, регулирования и управления технологическими процессами на предприятиях газовой, металлургической, химической, пищевой отраслях промышленности.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 28313-11 |
Наименование | Преобразователи давления измерительные |
Модель | СДВ |
Технические условия на выпуск | ГОСТ Р 52931-2008, ГОСТ 22520-85 |
Класс СИ | 30 |
Год регистрации | 2011 |
Страна-производитель | Россия |
Примечание | Взамен № 28313-09 |
Центр сертификации СИ | |
Наименование центра | ГЦИ СИ УНИИМ |
Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 4 |
Руководитель центра | Леонов Владислав Валентинович |
Телефон | (8*343) 350-26-18 |
Факс | 350-20-39 |
Информация о сертификате | |
Срок действия сертификата | 05.12.2016 |
Номер сертификата | 44520 |
Тип сертификата (C - серия/E - партия) | С |
Дата протокола | Приказ 6344 от 05.12.11 п.03 |
Производитель / Заявитель
ЗАО "НПК "ВИП", г.Екатеринбург
Россия
Юр.адрес: 620142, ул.Щорса, 7, (62075, ул.Мамина-Сибиряка, 145, а/я 5). Факс: (343) 269-75-09, 255-93-45, www.zaovip.ru, E-mail: vip@nexcom.ru, info@zaovip.ru
Поверка
Методика поверки / информация о поверке | МП 16-221-2009 |
Межповерочный интервал / Периодичность поверки | 1 год для преобразователей с пределом допускаемой основной погрешности &[s177]0,06 % от ДИ; 5 лет - для преобразователей с цифровым выходным сигналом, аналоговым выходным сигналом и цифровой обработкой сигнала |
Зарегистрировано поверок | 605563 |
Найдено поверителей | 460 |
Успешных поверок (СИ пригодно) | 591287 (98%) |
Неуспешных поверок (СИ непригодно) | 14276 (2%) |
Актуальность информации | 21.12.2024 |
Поверители
Скачать
28313-11: Описание типа СИ | Скачать | 103.8 КБ |
Описание типа
Назначение
Преобразователи давления измерительные СДВ (далее - преобразователи, СДВ) предназначены для непрерывного измерения и преобразования давления абсолютного, избыточного, разрежения, давления-разрежения, разности давлений и гидростатического давления нейтральных и агрессивных, газообразных и жидких сред в унифицированный выходной сигнал: токовый и напряжения постоянного тока, цифровой сигнал на базе интерфейсов RS-485, RS-232, CAN, 1WIRE.
Описание
Принцип действия преобразователей основан на преобразовании давления измеряемой среды, воздействующей на мембрану чувствительного элемента, в электрический сигнал, пропорциональный механической деформации мембраны.
Конструктивно преобразователь представляет собой корпус с измерительным блоком и электронным блоком обработки сигнала.
Преобразователи выпускаются следующих исполнений:
в зависимости от области применения:
- общепромышленное,
- исполнение для судовых и корабельных систем - "М",
- коррозионностойкое - "К",
- высокотемпературное - "ВТ",
- взрывозащищенное - "Ex ",
- исполнение с встроенным блоком грозозащиты («грозозащищенное», невзрывозащищенное исполнение) - "Г";
в зависимости от конструкции:
- по присоединительным размерам монтажной части для соединения с внешней линией и заземлением;
- по типу электрического соединителя для подключения с внешней линией связи;
в зависимости от диапазонов измерений:
- однопредельные, настраиваемые на фиксированный диапазон измерения,
- многопредельные.
Для визуализации результатов измерений и параметров настройки СДВ могут быть укомплектованы индикаторными устройствами.
Преобразователи являются изделиями однофункциональными, одноканальными, восстанавливаемыми и ремонтируемыми в условиях предприятия-изготовителя.
По устойчивости к механическим воздействиям преобразователи являются виброустой-чивыми и соответствуют в зависимости от исполнения классификационной группам V2, G2 по ГОСТ Р 52931.
Степень защиты от проникновения внутрь пыли и воды соответствует в зависимости от исполнения IP30, IP54, IP55, IP56, IP65, IP66, IP67 или IP68 по ГОСТ 14254-96.

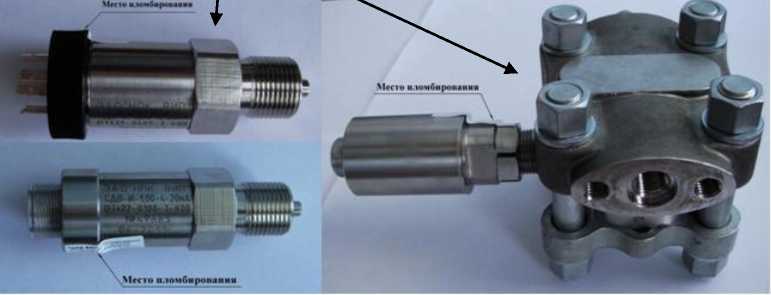

Фотография общего вида преобразователя представлена на рисунке 1.
Рисунок 1 - Фото общего вида с указанием места пломбирования
Программное обеспечение
Идентификационные данные программного обеспечения, используемого в составе преобразователей, указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
pd mbus |
pd mbus.hex |
Версия 2.0 |
0хЕ602 |
CRC16 |
pd 232 |
pd 232.hex |
Версия v1 |
0хА183 |
CRC16 |
pd CAN |
pd CAN.hex |
Версия v1 |
0х8312 |
CRC16 |
pd_1Wire |
pd_1Wire.hex |
Версия v1 |
0х7С49 |
CRC16 |
Защита программного обеспечения преобразователей от непреднамеренных и преднамеренных изменений соответствует уровню ”А” по МИ 3286-2010.
Технические характеристики
Верхние пределы измерений (ВПИ) по ГОСТ 22520: для преобразователей избыточного давления |
от 0,40 кПа до 100 МПа |
для преобразователей абсолютного давления |
от 2,5 кПа до 16 МПа |
для преобразователей разности давления |
от 0,25 кПа до 1,6 МПа |
для преобразователей гидростатического давления, кПа |
30; 60; 100; 250 |
для преобразователей давления-разряжения: - с одинаковыми по абсолютному значению ВПИ избыточного давления и разряжения, кПа; - с различающимися по абсолютному значению ВПИ избыточного давления и разряжения: по избыточному давлению по разряжению |
от 0,315 до 50 от 60 кПа до 2,4 МПа 100 кПа |
Пределы допускаемой основной приведенной погрешности (уо), в % от диапазона измерения (ДИ): для аналогового выходного сигнала для цифрового выходного сигнала: - для СДВ с ВПИ до 2 МПа - для СДВ с ВПИ до 7 МПа - для СДВ с ВПИ до 100 МПа |
± 0,15; ± 0,25; ± 0,50; ± 1,00; ± 1,50 ± 0,06 ± 0,10; ± 0,15 ± 0,25; ± 0,50; ± 1,00 |
Предел допускаемой вариации выходного сигнала, в % от ДИ: |
0,5 I Уо 1 для преобразователей со значением I уо I > 0,1 %; 0,75 I уо I для преобразователей со значением I уо I< 0,1 % |
Пульсация выходного сигнала преобразователей с аналоговым выходным сигналом, % от ДИ, не более |
0,25 |
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С, % от ДИ: для СДВ с пределом допускаемой основной приведенной погрешности (уо), % от ДИ: - для аналогового выходного сигнала: ± 0,15 ± 0,25 ± 0,50 ± 1,00 ± 1,50 - для цифрового выходного сигнала: ± 0,06 ± 0,10 ± 0,15; ± 0,25 ± 0,50; ± 1,00 |
± 0,10 ± 0,10; ± 0,15; ± 0,25 ± 0,10; ±0,15; ± 0,25 ± 0,15; ± 0,25; ± 0,45 ± 0,15; ± 0,25; ± 0,45 ± 0,05 ± 0,10 ± 0,10; ± 0,15 ± 0,10; ± 0,15; ± 0,25 |
Выходной сигнал: - цифровой - аналоговый токовый, мА - аналоговый напряжения, В - в том числе: возрастающий, В ниспадающий, В |
RS232, RS485, 1WIRE, CAN 4-20 (20-4); 0-5 (5-0); 0-20 (20-0) 0,4-2,0; 0,4-4,0; 0-1 (1-0); 0-5 (5-0); 0-10 (10-0); 0,5-5,5 (5,5-0,5) от Uo (0-9,9) до Um (0,1-10,0); от Um (0,1-10,0) до Uo (0-9,9) |
Пределы допускаемой дополнительной погрешности преобразователей разности давления при двухстороннем нагружении рабочим избыточным давлением, % от ДИ: для СДВ с ВПИ до 1,6 кПа включ. для СДВ с ВПИ от 1,6 до 10 кПа включ. для СДВ с ВПИ свыше 10 кПа включ. |
± 0,2 ± 0,1 ± 0,025 |
Напряжение питания постоянного тока, В - для СДВ с цифровым выходным сигналом - для СДВ с аналоговым выходным сигналом |
3 - 60 3 - 36 |
Потребляемая мощность, В^А, не более - для СДВ с цифровым выходным сигналом - для СДВ с аналоговым выходным сигналом |
0,80 1,20 |
Масса (в зависимости от исполнения), кг |
от 0,1 до 10 |
Габаритные размеры, мм: - для преобразователей избыточного давления, давления- разряжения, гидростатического давления: диаметр, не более длина, не более - для преобразователей абсолютного давления, избыточного дав ления с ВПИ до 250 кПа, разности давления: высота, не более ширина, не более длина, не более |
30; 35; 40 105;120;130 165;180; 235 70; 110; 116 60; 135; 190 |
Условия эксплуатации: - температура окружающего воздуха, °С: УХЛ 4.2 УХЛ 3.1 У2 Т3 |
от плюс 15 до плюс 35 от минус 10 до плюс 50 от минус 20 до плюс 80 от минус 40 до плюс 80 от минус 50 до плюс 50 от минус 50 до плюс 80 от минус 60 до плюс 100 от минус 60 до плюс 125 от минус 1 до плюс 40 от минус 50 до плюс 50 от минус 50 до плюс 80 от минус 25 до плюс 70 |
- относительная влажность, %, не более: для исполнения "М" для климатических исполнений по ГОСТ Р 52931 С4 С1 |
100 при температуре 50 0С 98 при температуре 40 оС 100 при температуре 30 оС |
Средняя наработка до отказа, ч, не более - для преобразователей с пределом допускаемой основной погрешности + 0,06 % от ДИ - для преобразователей с аналоговым выходным сигналом - для преобразователей с цифровым выходным сигналом |
37 000 157 000 182 000 |
Средний срок службы, лет, не менее |
14 |
Знак утверждения типа
Наносится на титульный лист этикетки типографским способом.
Комплектность
Наименование |
Обозначение |
Кол-во |
Примечание |
Преобразователь давления измерительный (обозначение в соответствии с исполнением) |
АГБР.406239.001 |
1 |
Исполнение в соответствии с заказом |
Этикетка |
АГБР.406239.001 ЭТ |
1 | |
Методика поверки |
МП 16-221-2009 |
Один экз. на партию из 100 шт. или по заказу в один адрес | |
Руководство по эксплуатации |
АГБР.406239.001 РЭ | ||
Разрешение на применение Федеральной службы по экологическому, технологическому и атомному надзору (копия) |
1 |
Для СДВ-Ех | |
Сертификат соответствия (копия) |
1 | ||
ПО для настройки |
MONSDV2.exe |
По заказу для преобразователей с выходным сигналом формата RS485 |
Примечания.
1 Для СДВ-Ех розетка 2РМД18КПЭ4Г5В1В входит в комплект поставки; для остальных исполнений поставляется по требованию заказчика.
2 Розетка GDM3009 DIN 43650A поставляется с преобразователями, имеющими тип соединителя DIN 43650A.__________________________________________________________________
Сведения о методах измерений
Методика измерений входит в состав руководства по эксплуатации АБГР.406239.001 РЭ «Преобразователи давления измерительные СДВ».
Нормативные документы
1 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
2 ГОСТ 8.017-79 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа
3 ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’8 - 1 • 103 Па
4 ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4404 Па
5 ГОСТ 8.223-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7 • 102 - 4000402 Па
6 ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
