Мультиметры В7-80

Номер в ГРСИ РФ: 28335-04
Категория: Мультиметры
Производитель / заявитель: ООО "РИП-Импульс", г.Краснодар
Скачать
28335-04: Описание типа СИ Скачать 438.8 КБ
Заказать
Поставщик: ООО ТК «Олдис»
Мультиметры В7-80 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Спецраздел. Для измерений напряжения и силы постоянного и переменного тока, сопротивления, частоты, емкости и индуктивности и применяются на объектах сферы обороны и безопасности.

Информация по Госреестру

Основные данные
Номер по Госреестру 28335-04
Наименование Мультиметры
Модель В7-80
Технические условия на выпуск ГОСТ 22261-94 и МЕРА.411189.001 ТУ
Класс СИ 34.01.01
Год регистрации 2009
Страна-производитель  Россия
Примечание 12.11.2014 продлен срок свидетельства
Центр сертификации СИ
Наименование центра ГЦИ СИ Краснодарского ЦСМ
Адрес центра 350040, г.Краснодар, ул.Айвазовского, 104а
Руководитель центра Казанцев Андрей Викторович
Телефон (8*861*2) 33-72-97, 33-66-07
Факс 33-85-86
Информация о сертификате
Срок действия сертификата 12.11.2019
Номер сертификата 19472/2
Тип сертификата (C - серия/E - партия) С
Дата протокола Приказ 1802 п. 09 от 12.11.201410 от 05.11.09 п.146
Производитель / Заявитель

ООО "РИП-Импульс", г.Краснодар

 Россия

350072, ул.Московская, 5. Тел. (861) 252-32-12, факс 252-11-31

Поверка

Методика поверки / информация о поверке МЕРА.411189.001РЭ, Раздел 6
Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 3308
Найдено поверителей 115
Успешных поверок (СИ пригодно) 3249 (98%)
Неуспешных поверок (СИ непригодно) 59 (2%)
Актуальность информации 24.07.2024

Поверители

Скачать

28335-04: Описание типа СИ Скачать 438.8 КБ

Описание типа

Назначение

Мультиметры В7-80 предназначены для измерения напряжения и силы постоянного и переменного тока, сопротивления, частоты, емкости и индуктивности.

Описание

Мультиметр В7-80 (далее прибор) представляет собой настольный многофункциональный цифровой измерительный прибор общего назначения. Принцип работы прибора заключается в том, что измеряемые напряжение, сила тока и сопротивление с помощью набора соответствующих масштабирующих устройств приводятся ко входу аналого-цифрового преобразователя. Сигналы переменного тока преобразуются в напряжение постоянного тока с помощью преобразователя истинного среднеквадратического значения.

Частота напряжения переменного тока измеряется внутренним таймером микроконтроллера по алгоритмам определения количества импульсов за фиксированный интервал времени или определения длительности периода измеряемого сигнала. Расширение диапазона измерения обусловлено применением дополнительного предварительного делителя частоты.

Емкость и индуктивность измеряются с помощью преобразователей емкость-частота и индуктивность-частота.

Измеренное значение параметра, размерность и состояние прибора отображаются символьным жидкокристаллическим индикатором и могут выводиться в интерфейс. Управление прибором осуществляется с помощью клавиатуры или командами, подаваемыми через интерфейс. Калибровка прибора производится вводом поправочных коэффициентов, которые сохраняются в энергонезависимом запоминающем устройстве и учитываются при вычислении результатов измерений.

Общий вид прибора представлен на рисунке 1. Место нанесения поверительного клейма указано на рисунке 2.

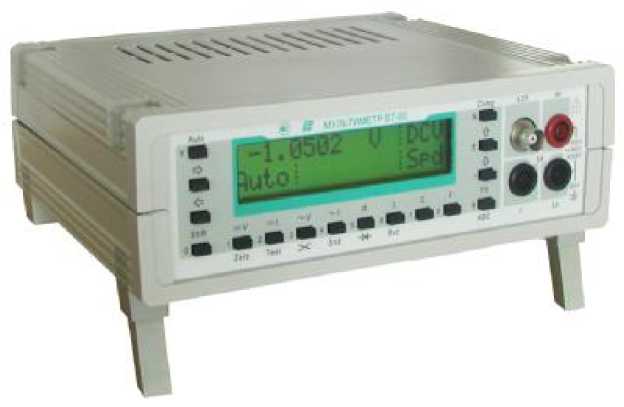

Рисунок 1 - Общий вид прибора

Места нанесения пойерительных клейм

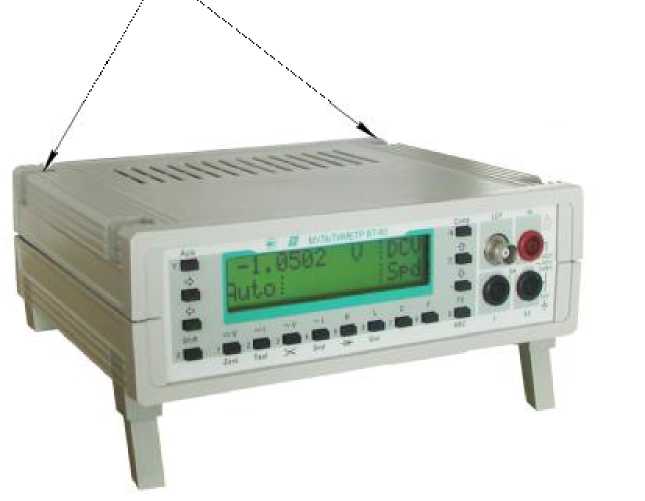

Рисунок 2 - Места нанесения поверительных клейм

Технические характеристики

1. Характеристики прибора в режиме измерения постоянного напряжения приведены в

таблице 1.

Таблица 1 - Характеристики прибора в режиме измерения постоянного напряжения

Предел

Диапазон, В

Пределы допускаемой основной погрешности, ±

Входное сопротивление, МОм

Температурный коэффициент не более, ппм от Ux/оС

0,2 В

±(0 - 0,2)

0,05 % от Ux + 20 мкВ

не менее

30

2 В

±(0,2 - 2)

0,05 % от Ux + 0.2 мВ

10000

20

20 В

±(2 - 20)

0,05 % от Ux + 2 мВ

10,1 ±1%

40

200 В

±(20 - 200)

0,05 % от Ux + 20 мВ

40

600 В

±(200 - 600)

0,1 % от Ux + 200 мВ

50

Примечание. Ux - измеренное значение напряжения

Здесь и далее основная погрешность измерений выражена в виде суммы относительной

погрешности и постоянной составляющей, зависящей от предела.

2. Основная погрешность прибора в режиме измерения среднеквадратических значений переменного напряжения не превышает значений, указанных в таблице 2. Дополнительная погрешность измерения напряжения сигналов несинусоидальной формы, определяемая коэффициентом амплитуды Ка, равным отношению допустимой амплитуды измеряемого сигнала к его среднеквадратическому значению, не превышает значений: 0.1 % при Ка < 2, 0,2 % при Ка = 2...3, 0,5 % при Ка = 3...5 и 1 % при Ка = 5...10). При этом максимальная амплитуда (пиковое значение) измеряемого сигнала не должна превышать тройного значения предела (на пределе 400 В максимальное значение не должно превышать 600 В). Температурный коэффициент не более одной десятой предела основной погрешности измерения на 1оС. Входное сопротивление не менее 1 МОм. Входная емкость не более 35 пФ.

Таблица 2 - Характеристики прибора в режиме измерения среднеквадратических значений переменного напряжения

Предел

Диапазон, В

Пределы допускаемой основной погрешности, ±

В частотном диапазоне

10 -

20 Гц

20 -

40 Гц

40 Гц -

10 к Гц

10 -

20 кГц

20 -

50 кГц

50 -

100 кГц

0,2 В

0,001 - 0,2

1,5% от

Ux + 0,1 мВ

0,5 % от

Ux + 0,1 мВ

0,15 % от Ux + 0,1 мВ

0,2 % от

Ux + 0,2 мВ

0,5 % от

Ux + 0,3 мВ

1 % от Ux + 0,5 мВ

2 В

0,2 - 2

1,5% от

Ux + 0,5 мВ

0,5 % от

Ux + 0,3 мВ

0,15% от Ux + 0,3 мВ

0,2 % от

Ux + 0,5 мВ

0,5 % от Ux + 1 мВ

1 % от Ux + 2 мВ

20 В

2 - 20

1,5 % от Ux + 5 мВ

0,5 % от Ux + 3 мВ

0,15 % от

Ux + 3 мВ

0,2 % от Ux + 5 мВ

0,5 % от

Ux + 10 мВ

1 % от Ux + 20 мВ

200 В

20 - 200

1,5% от

Ux + 50 мВ

0,5 % от

Ux + 30 мВ

0,15 % от

Ux + 30 мВ

0,2 % от

Ux + 50 мВ

0,5 % от

Ux + 100 мВ

1 % от Ux + 0,2 В

400 В

200 - 400

1,5% от Ux + 100 мВ

0,5 % от

Ux + 60 мВ

0,3 % от

Ux + 60 мВ

0,5 % от

Ux + 100 мВ

Не нормируется

3. Характеристики прибора в режиме измерения сопротивления постоянному току и диодного теста приведены в таблице 3.

Таблица 3 - Характеристики прибора в режиме измерения сопротивления постоянному току

Предел

Диапазон

Пределы допускаемой основной погрешности , ±

Измерительный ток, мкА

Температурный коэффициент не более, ппм от Rx/оС

0,2 кОм

0 - 200 Ом

0,1 % от Rx + 0,05 Ом

1000±5 %

50

2 кОм

0,2 - 2 кОм

0,1 % от Rx + 0,1 Ом

1000±5 %

50

120 кОм

2 - 120 кОм

0,1 % от Rx + 2 Ом

< 25 мкА

50

200 МОм

0,12 - 200 МОм

(0,1 + 0.1 • R) % от Rx

< 25 мкА

100*

Тест

0 - 5 В

0,25 % от Ui + 2 мВ

1000±5 %

100*

Примечания. Rx - измеренное значение сопротивления, R - измеренное значение сопротивле-

ния, выраженное в мегаомах, Uп данные.

- падение напряжения на тестируемой цепи. * - справочные

4. Характеристики прибора в режимах измерения силы постоянного и переменного токов приведены в таблице 4. Входное сопротивление прибора не более 0,2 Ом. Температурный коэффициент не более одной десятой предела основной погрешности измерения на 1оС.

Таблица 4 - Характеристики прибора в режимах измерения силы постоянного и переменного токов

Предел

Диапазон, А

Пределы допускаемой основной погрешности , ±

В частотном диапазоне

Постоянный ток

10 -

20 Гц

20 -

40 Гц

40 Гц -5 к Гц

5 -

10 кГц

0,2 А

0 - 0,2*

0,2 % от Ix + 0,05 мА

1,5 % от Ix + 0.1 мА

0,5 % от Ix + 0,1 мА

0,3 % от Ix + 0,1 мА

1 % от Ix + 0,1 мА

2 А

0,2 -2

0,2 % от Ix + 0,2 мА

1,5 % от Ix + 1 мА

0,5 % от Ix + 0,5 мА

0,3 % от Ix + 0,5 мА

1 % от Ix + 0,5 мА

5 А

Примеча

2 - 5

ние. Ix - изм

0,2 % от Ix + 2 мА теренное значен

1,5 % от Ix + 10 мА ие силы тока. *

0,5 % от Ix + 5 мА

- диапазон от 1

0,3 % от Ix + 5 мА мА для переме

1 % от Ix + 5 мА нного тока

5. Диапазон измеряемых частот сигналов переменного тока - от 0,2 Гц до 50 МГц. Основная погрешность измерения частоты не превышает 0,01 % от Fx + 1 единица младшего разряда. Входное сопротивление не менее 25 кОм на низких частотах и не менее 50 Ом на высоких частотах. Входная емкость не более 30 пФ. Напряжение измеряемого сигнала (СКЗ) может быть в пределах от 0,2 до 25 В (с частотой до 1 МГц), не более 10 В до 10 МГц и не более 5 В свыше 10 МГц.

6. Характеристики прибора в режимах измерения емкости и индуктивности приведены в таблице 5. Температурный коэффициент не более одной двадцатой предела основной погрешности измерения на 1оС.

Таблица 5 - Характеристики прибора в режимах измерения емкости и индуктивности

Режим

Диапазон

Пределы допускаемой основной погрешности , ±

Другие параметры

Cap

0 - 200 пФ

2,5 % от Cx + 0,5 пФ

Емкость входной цепи не более 1000 пФ (компенсируемая калибровкой нуля). Сопротивление параллельной цепи не менее 10 кОм (сопротивление изоляции конденсатора).

0,2 - 2 нФ

2,5 % от Cx + 2 пФ

0,002 - 20 мкФ

2,5 % от Cx + 1 единица младшего разряда

20 - 5000 мкФ

Не нормирована

Ind

Примеч

0 - 20 мкГн

10 % от Lx + 0,05 мкГн

Индуктивность входной цепи не более 50 мкГн (компенсируемая калибровкой нуля). Сопротивление последовательной цепи не более 10 Ом (активное сопротивление катушки)

и индуктивности

20 - 200мкГн

10 % от Lx + 0,2 мкГн

0,2 - 200 мГн

ание. Cx и Lx -

10 % от Lx + 1 единица младшего разряда

измеренное значение емкости

7. Максимально-допустимые значения перегрузки напряжения, силы тока и частоты приведены в таблице 6.

Таблица 6 - Максимально-допустимые значения перегрузки напряжения, силы тока и частоты

Режим

Среднеквадратическое значение

Амплитудное значение

Частотный фактор, не более, В •Гц** (предельное произведение)

DCV

650 В

700 В

2000000 (20 В • 100 кГц)

ACV

500 В

700 В

20000000 (200 В • 100 кГц)

DCI, ACI

6 А*

10 А

-

R, Test

500 В

700 В

2000000 (20 В • 100 кГц)

Frq

25 В

50 В

250000000 (5 В • 50 МГц)

Ind, Cap

5 В

15 В

-

Помеха общего вида***

Примечания. * - с; ние произведена

500 В

умма постоянного и п я частоты на амплиту входных клеммах

700 В

еременного ток ду напряжения прибора относи

500000 (500 В • 1 кГц)

;ов. ** - максимально-допустимое значе-входного сигнала. *** - напряжение на тельно его корпуса

8. Общие технические характеристики

8.1 Прибор обеспечивает:

- визуальную индикацию значения измеряемого параметра, полярности, размерности показаний, состояния прибора, отказов и ошибок;

- цифровую фильтрацию показаний с высокой разрешающей способностью;

- автоматический выбор пределов измерений;

- вычисление абсолютного и относительного отклонения показаний, а также их масштабирование с помощью универсальной формулы;

- цифровую калибровку шкалы, коррекцию смещения измерительного тракта и начального значения внешней измерительной цепи.

8.2 Прибор должен обеспечивать работу с последовательным интерфейсом:

- по ГОСТ 23675-79 (интерфейс СТЫК С2-ИС), RS-232C (EIA-232E, EIA-232D) при

уровне сигналов не менее 5 В на передающих линиях при нагрузке 3 кОм;

- при значении информационных параметров:

1) скорость - 9600 бод (бит/с),

2) данные - 8 бит,

3) бит «четность» - отсутствует,

4) сигнал «СТОП» - 1 бит,

5) принимаемые и передаваемые сигналы - цифры, большие и малые (только принимаемые) латинские буквы, управляющие символы (коды) «LF», «CR»;

- выдачу показаний в виде текстовых строк, содержащих цифровые значения измеренных параметров, полярность и размерность;

- прием управляющих команд, дублирующих нажатия клавиатуры.

8.3 Нормальные условия эксплуатации:

- температура окружающего воздуха...............(20 ±5) °С;

- относительная влажность ..............................(30 - 80) %;

- атмосферное давление ....................................от 630 до 795 мм рт.ст.;

- напряжение питающей сети............................(220 ±4,4) В частотой (50 ±1) Гц.

8.4 Рабочие условия эксплуатации:

- температура окружающего воздуха................от 5 до 40 °С;

- относительная влажность...............................до 90 % при температуре 30 °С;

- атмосферное давление ....................................от 630 до 800 мм рт.ст.;

- напряжение питающей сети............................(220 ±22) В частотой (50 ±2) Гц.

8.5 Прибор обеспечивает требуемые параметры и характеристики через 10 мин с момента включения.

8.6 Прибор допускает непрерывную работу в течение времени не менее 24 ч при сохранении электрических параметров в пределах установленных норм.

8.7 Прибор должен обеспечивать следующие параметры надежности, долговечности и ремонтопригодности:

- средняя наработка на отказ не менее 20000 ч;

- гамма-процентный ресурс не менее 20000 ч при у = 90 %;

- гамма-процентный срок службы прибора не менее 15 лет при у = 80 %;

Лист № 6

Всего листов 8

- гамма-процентный срок сохраняемости не менее 10 лет для отапливаемых хранилищ или 5 лет для неотапливаемых хранилищ при у = 80 %;

- среднее время восстановления работоспособного состояния не более 60 мин.

8.8 Мощность потребляемая от сети питания при номинальном напряжении, не более 10 ВА.

8.9 Масса прибора не более 1,5 кг.

8.10 Габаритные размеры прибора 224 х 85 х 206 мм.

Знак утверждения типа

наносится на переднюю панель мультиметра печатным способом и на титульный лист формуляра типографским способом.

Комплектность

Состав комплекта поставки прибора приведен в таблице 7.

Таблица 7 - Комплектность поставки прибора

Обозначение

Наименование

Кол.

Примечание

МЕРА.411189.002

Мультиметр В 7-80

1

Запасные части и принадлежности

ИСМК.685631.002

Кабель соединительный

1

Двухпроводный: штырь-штырь, черный * штырь-штырь красный, *, К2

КМСИ.685631.023

Кабель соединительный

1

Байонет - 2 штыря, К1

НЕЭ4.851.081-09

Кабель соединительный

1

Байонет - байонет, К3

МЕРА.468821.001

Адаптер

1

Для измерения емкости и индуктивности

Хв4.266.005

Щуп игольчатый

2

КМСИ.685619.014

Кабель соединительный

1

Интерфейса СТЫК C2

ОЮ0.481.005 ТУ

Вставка плавкая ВП2Б-1В 0,25А 250 В

2

Сетевая

ОЮ0.481.005 ТУ

Вставка плавкая ВП2Б-1В 6,3 А 250 В

2

Токового шунта

ИСМК.685269.001

Кабель сетевой

1

МЕРА.323366.003

Футляр

1

Для хранения и транспортирования

Эксплуатационная документация

МЕРА.411189.001 РЭ

Мультиметр В7-80. Руководство по эксплуатации.

1

МЕРА.411189.001 ФО

Мультиметр В7-80. Формуляр

1

* цвет корпуса штепселей

Поверка

осуществляется в соответствии разделом 6 «Методика поверки» руководства по эксплуатации МЕРА.411189.001РЭ, согласованным ГЦИ СИ ФГУ «Краснодарский ЦСМ» в сентябре 2009 г.

Средства поверки:

Таблица 8 - Перечень средств поверки

Наименование и тип средств измерений

Основные технические характеристики средств измерений

Калибратор универсальный Н4-6

Воспроизведение напряжений постоянного тока 0,0001 - 600 В с погрешностью ± (0,015 - 0,1) %

Воспроизведение напряжений переменного тока 0,001 - 400 В в полосе частот 0,01 - 100 кГц с погрешностью ± (0,05 - 0,3) %, Воспроизведение силы постоянного тока 0,001 - 5 А с погрешностью ± (0,07 - 0,2) %

Воспроизведение силы переменного тока 0,001 - 5 А в полосе частот 0,01 - 5 кГц с погрешностью ± (0,1 - 0,3) %

Воспроизведение сопротивлений в диапазоне от 100 Ом до 10 МОм с погрешностью ± (0,03 - 0,2) %

Г енератор сигналов Г4-164

Диапазон частот от 1 МГц - 50 МГц, выходной уровень 0,2 В, погрешность установки частоты 0,003 %

Магазин емкости Р5025

Диапазон от 1000 пФ до 10 мкФ с погрешностью ± (0,5 - 1) %

Меры индуктивности и добротности Р593

Диапазон от 10 мкГн до 100 мГн с погрешностью ± 3 %

Осциллограф С1-114/1

Полоса пропускания 1 МГц, чувствительность 2 мВ/см

Меры электрического сопротивления многозначные Р3026

Воспроизведение сопротивлений в диапазоне от 10 Ом до 100 кОм с погрешностью ±(0,05 - 0,1)%

Магазин сопротивлений Р40108

Воспроизведение сопротивлений в диапазоне от 105 до 108 Ом класс точности 0,02

Допускается замена средств поверки другими средствами утвержденного типа с аналогичными характеристиками.

Сведения о методах измерений

Методика измерения напряжения и силы постоянного и переменного тока, сопротивления, частоты, емкости и индуктивности описана в документе «Мультиметр В7-80. Руководство по эксплуатации. МЕРА.411189.001 РЭ».

Нормативные документы

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»

ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от Г10-16 до 30 А»

ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»

ГОСТ Р 8.764-2011 «ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления»

ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты»

ГОСТ 8.732-2011 «ГСИ. Государственная поверочная схема для средств измерений индуктивности»

ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»

Лист № 8

Всего листов 8

МИ 1935-88 «ГСИ. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот от 1-10’2 до 3-109 Гц»

МИ 1940-88 «ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 140-2 до 25 А в диапазоне частот от 20 до 1406 Гц»

Мультиметр В7-80 Технические условия МЕРА.411189.001 ТУ.

Рекомендации к применению

- при выполнении работ и (или) оказании услуг по обеспечению единства измерений.

Другие Мультиметры

Default ALL-Pribors Device Photo
28414-04
Escort-3155A Мультиметры
Фирма "Schmidt Scientific", Тайвань
Мультиметры модели: Escort-3155А (далее - мультиметры) предназначены для измерения напряжения и силы достоянного и переменного тока, электрического сопротивления постоянному току и частоты переменного тока.
Default ALL-Pribors Device Photo
28983-05
GDM-354A, GDM-393A, GDM-450T Мультиметры цифровые
Фирма "CHY FIREMATE CO., Ltd.", Тайвань
Для измерения постоянных напряжения и силы тока, среднеквадратичных значений переменных напряжения и силы тока, электрического сопротивления постоянному току в лабораторных и промышленных условиях.
Default ALL-Pribors Device Photo
29338-05
MM Мультиметры многофункциональные
Фирма "HT ITALIA S.r.l.", Италия
Для измерения: сопротивления заземления; сопротивления изоляции; удельного электрического сопротивления грунта; токов, напряжения, частоты, активной, реактивной, полной мощности; коэффициента мощности cos ; температуры; влажности; освещенности; позво...
29338-11
MM Мультиметры многофункциональные
Фирма "HT ITALIA S.r.l.", Италия
Для: измерения напряжения постоянного и переменного тока; измерения силы постоянного и переменного тока; измерения частоты; измерения и анализа показателей качества электрической энергии; измерения электрического сопротивления и проверки целостности...
Default ALL-Pribors Device Photo
29339-05
TEST Мультиметры
Фирма "HT ITALIA S.r.l.", Италия
Для измерения: сопротивления проводников заземления и зануления; сопротивления изоляции электрических цепей; удельного электрического сопротивления грунта; сопротивления заземления; сопротивления цепи "фаза-фаза", "фаза-нейтраль", "фаза-земля"; часто...
