Вакуумметры показывающие, тягомеры показывающие ВП, ТП
| Номер в ГРСИ РФ: | 28543-26 |
|---|---|
| Категория: | Тягомеры |
| Производитель / заявитель: | СООО "Завод теплотехнических приборов", Беларусь, г.Минск |
Вакуумметры показывающие ВП, тягомеры показывающие TII (далее по тексту -приборы) предназначены для измерения вакуумметрического давления неагрессивных газов, пара.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 28543-26 |
| Действует | с 23.04.2026 по 01.03.2027 |
| Наименование | Вакуумметры показывающие, тягомеры показывающие |
| Модель | ВП, ТП |
| Модификации |
ВП-63 ВП-100 ВП-160 ТП-63 ТП-100 ТП-160 |
| Приказы |
№800 от
23.04.2026
— О признании результатов испытаний и утверждения типов средств измерений
|
| Идентификатор записи ФИФ ОЕИ | d209d738-9a59-5659-d90f-02487088a5b9 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Завод теплотехнических приборов» (ООО «Завод теплотехнических приборов»), БЕЛАРУСЬ, 220103, г. Минск, ул. Кнорина, 50, корп. 22, 3-й этаж, ком. 305
Поверка
| Методика поверки / информация о поверке |
МИ 2124-90 Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки.
(с 23.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 17.05.2026 |
| Организации, проводящие первичную поверку |
Общество с ограниченной ответственностью «Завод теплотехнических приборов» (ООО «Завод теплотехнических приборов»)
(БЕЛАРУСЬ)
|
Поверители
Скачать
|
28543-26: Описание типа
2026-28543-26.pdf
|
Скачать | 2.5 MБ | |
|
Свидетельство (сертификат)
2026-cr28543-26.pdf
|
Скачать | 279 КБ |
Описание типа
Назначение
Вакуумметры показывающие ВП. тягомеры показывающие ГП (далее по тексту приборы) предназначены для измерения вакуумметрического давления неагрессивных газов, пара.
Область применения: промышленность, энергетика, технологические системы транспор тировки жидкости и газа, тепло- и газоснабжение и другие области хозяйственной деятельности.
Описание
Приборы состоят из цилиндрического корпуса с предохранительным стеклом и штуцером для присоединения к месту отбора давления. Внутри корпуса находится чувствительный элемент (трубка Бурдона). Чувствительный элемент с одной стороны припаян к штуцеру, а с другой с помощью тяги связан с трибкосекгорным механизмом. на оси которого закреплена стрелка. Под воздействием измеряемой среды, поступающей на чувствительный элемент, он деформируется и с помощью трибкосек-торного механизма поворачивает стрелку на соответствующий угол относительно циферблата пропорционально измеряемому давлению.
Приборы изготавливаются с диметром лицевой панели корпуса 63, 100. 160 мм из стали или полистирола.
В обозначениях типов и вариантов исполнения приборов используются следующие сокращения: ВП - вакуумметр показывающий. Т11 - тягомер показывающий. Далее следует обозначение диаметра лицевой панели корпуса в миллиметрах (63, 100. 160) и обозначение материала корпуса: М - углеродистая сталь, И - пластическая масса. П - нержавеющая сталь. После обозначения материала корпуса некоторых приборов может стоять цифра, обозначающая модель (вариант) данного прибора или вариант исполнения корпуса: «2» - в приборах В116311, ВП 10011, В1116011. ТП63Н. Till ООП. ТП160Н обозначает вариант исполнения с корпусами производства КНР. «3» - в приборах ВП63П. ВП 10011. Bill6011, ТП63П. ГП 1 ООН, Till 6011 обозначает вариант исполнения с корпусами производства Нидерландов. «4» - в вакуумметрах ВП100М4(-60к11а) и ВП100М4(-100кПа) обозначает вариант исполнения приборов с применением мембранных коробок (а не трубок Бурдона). После обозначения материала корпуса может стоять буква - обозначение материала стекла: 11 - полимерное стекло, С - техническое стекло. Далее следует обозначение варианта подсоединения прибора: Р - радиальное расположение штуцера (в обозначении не указывается), Г центрально-осевое расположение штуцера. Тэ - эксцентрично-осевое расположение штуцера. Фп - крепление с помощью фланца переднего. Фз - кре+ыснпе с помощью фланца заднего. Также применяются другие обозначения тфиборов: ДХ~ в приборе установлен демпфер. By - виброустойчивые. После /с.е.ухбу$в it-iirabp в коде обозначения следует указание верхнего предела изме^1НЙ^Й^тйЛрического давления.
Примеры обозначений:
ВП160НЗ-(минус 100 кПа) - вакуумметр (ВИ), диаметр корпуса (160 мм), материал корпуса - нержавеющая сталь (Н). 3 - вариант исполнения корпуса, с верхним пределом измерений вакуумметрического давления минус 100 кПа;
ТП100М-(минус 2.5 кПа) - тягомер (ТП). диаметр корпуса (100 мм), материал корпуса - сталь (М), с верхним пределом измерений вакуумметрического давления минус 2.5 кПа.

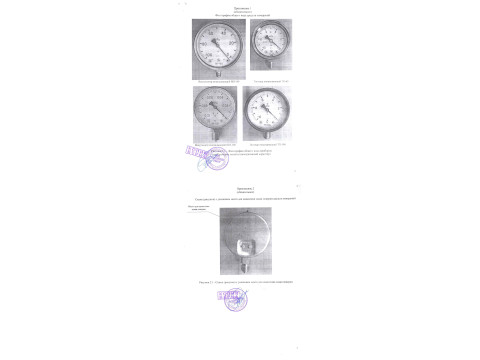

Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблицах 1. 2.
технические х< обязательным
Основные сящиеся к 3.4.
Таблица 1
|
Наименование прибора |
Обозначение прибора |
Верхний предел измерений вакуумметрического давления |
Класс точности по ГОСТ 2405-88 | |
|
кПа |
МПа | |||
|
Вакуумметр показывающий |
ВИ-63, ВИ-100 |
минус 100 |
минус 0,1 |
1.5: 2.5 |
|
ВП-160 |
минус 100 |
минус 0,1 |
1.0: 1,5; 2,5 | |
|
Тягомер показывающий |
'ГП-63, ТП-100 |
минус 2,5 минус 4,0 минус 6,0 минус 10.0 минус 16.0 минус 25,0 минус 40.0 |
- |
1.5; 7 5 |
|
ТП-160 |
минус 4.0 минус 6.0 минус 10.0 минус 16.0 минус 25,0 минус 40,0 |
— ; |
1,0; 1.5; 7 5 — > — | |
Таблица 2
|
Класс точности по ГОСТ 2405-88 |
Пределы допускаемой основной приведённой погрешности. % от диапазона измерений |
Вариация показаний. % от диапазона измерений, не более |
|
1.0 |
±1,0 |
1.0 |
|
1,5 |
±1.5 |
1,5 |
|
2.5 |
±2,5 |
2.5 |
метрологические характеристики, не отно-требованиям: представлены в таблицах
|
Наименование |
Значение |
|
Диапазон температуры окружающего воздуха в норма. 1ы1ых условиях. °C: ____ приборов классов точнос ти 1,0 приборов классов точности 1.5; 2.5 |
от 18 до 22 от 15 до 25 |
|
Диапазон температуры окружающего воздуха в условиях эксплуатации. °C |
от минус 50 до плюс 50 |
|
Изменение показаний от воздействия температуры окружающего воздуха, % от диапазона измерений | |
|
приборов классов точности 1.0 |
±0,06|t2 ~ 01* |
|
приборов классов точности 1.5; 2,5 |
±0.1-|t2-t,|* |
|
Диапазон относительной влажности окружающего воздуха в нормальных условиях. % |
от 30 до 80 |
|
Относительная влажность окружающего воздуха в условиях эксплуатации. %, при температуре 35 °C и более низких температурах без конденсации влаги |
не более 95 |
|
Степень защиты, обеспечиваемая оболочками, по ГОС 1 14254-2015: вакуумметров Bl I тягомегров ТП |
1Р40. 1Р54 1Р40 |
|
* t| - любое значение температуры нормальных условий. - любое значение температуры условий эксплуатации. | |
Таблица 4
|
Обозначение прибора |
Диаметр корпуса, мм. не более |
.... । Масса, кг. нс более |
|
ВП-63 |
63 |
0.11 |
|
ТП-63 |
63 |
0.2 |
|
ВП-100 |
100 |
0,46 |
|
ТП-100 |
100 |
0,46 |
|
ВП-160 |
160 |
0.82 |
|
ТП-160 |
160 |
0.82 |
Комплектность
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Вакуумметры показывающие ВП, тягомеры показывающие ТП |
ФИУШ.406121.002 |
1 шт. | |
|
Паспорт |
ФИУШ.406121.002 ПС |
1 экз. | |
|
Руководство по эксплуатации |
ФИУШ.406121.003 РЭ |
1 экз. | |
|
Упаковка |
ФИУШ.4.170.001 |
1 шт. |
По требованию заказчика |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на стекло или корпус, а также в паспорт прибора.
Поверка осуществляется по СТБ 8056-2015 «Система обеспечения единства измерений Республики Беларусь. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:
ТУ РБ 37388602.002-96 «Манометры МП. вакуумметры В11. мановакууммезры МВП, напоромеры НГ1. тягомеры ТП, тягонапоромеры ТИП показывающие. Гехниче-ские условия»:
ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»;
методику поверки:
СТБ 8056-2015 «Система обеспечения единства измерений Республики Беларусь. Манометры, вакуумметры, мановакуумметры. напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

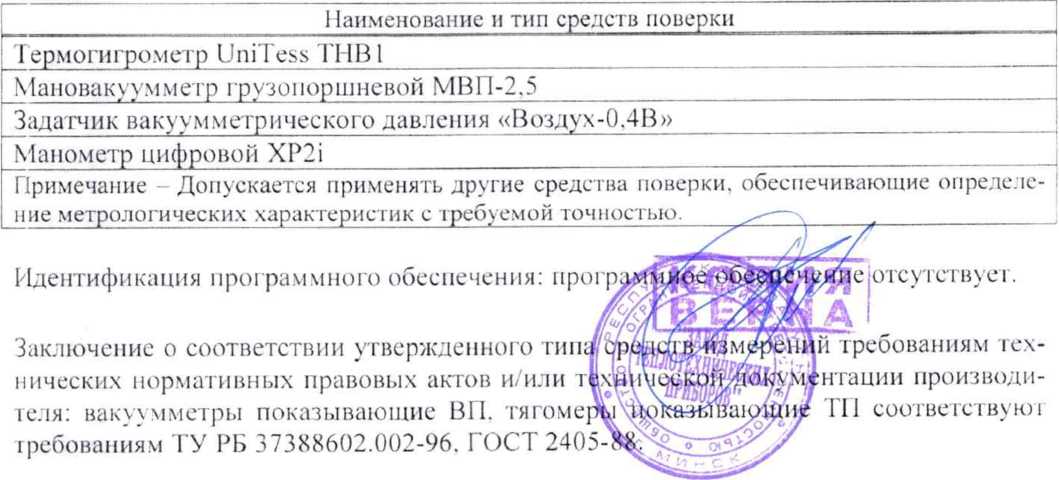

Перечень средств поверки: представлен в таблице 6.
Таблица 6
