Термометры биметаллические МЕТЕР ТБ

Назначение

Термометры биметаллические МЕТЕР ТБ (далее термометры) предназначены для измерений температуры газообразных и жидких сред в диапазоне температур от минус 50 до 600 °С.

Описание

Принцип действия термометра основан на упругой деформации, возникающей под действием температуры двух прочно соединенных металлических пластин, имеющих различные коэффициенты линейного расширения. При изменении температуры биметаллическая спираль изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.

Термометры относятся к показывающим стрелочным приборам погружного типа.

Конструктивно термометры состоят из круглого корпуса и биметаллического термочувствительного элемента в защитной трубке. В корпусе находится циферблат и кинематический механизм со стрелкой.

Термометры имеют модификации, отличающиеся друг от друга диапазонами измерений температуры, классом точности, конструктивным оформлением (диаметр корпуса, длина штока, материал корпуса и погружной части). Термометры изготавливаются в 3-х конструктивных исполнениях (радиальное, осевое и с поворотным корпусом).

Монтаж термометров на объектах измерений осуществляется с помощью штуцеров или через промежуточную защитную гильзу.

Общий вид термометров представлен на рисунках 1-5.

Рис. 1 Термометр биметаллический МЕТЕР ТБ-1

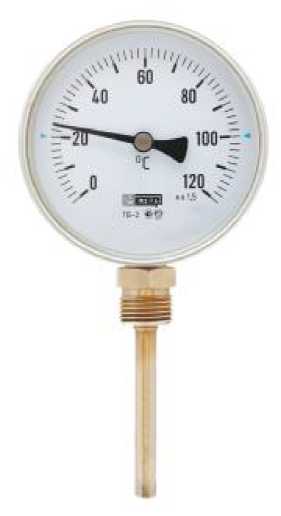

Рис. 2 Термометр биметаллический МЕТЕР ТБ-2

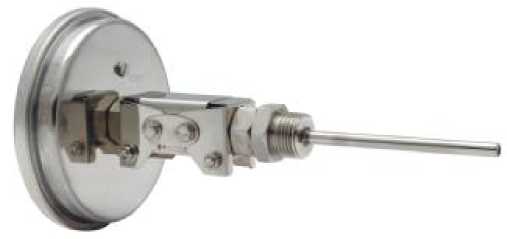

Рис. 5 Термометр биметаллический МЕТЕР ТБ-5

Рис. 3 Термометр биметаллический МЕТЕР ТБ-3

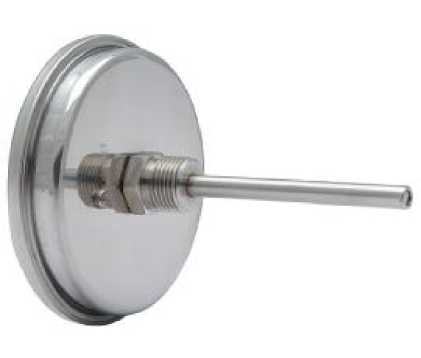

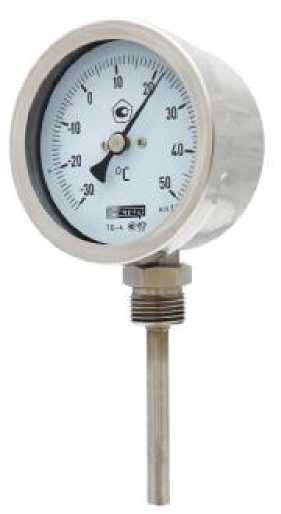

Рис. 4 Термометр биметаллический МЕТЕР ТБ-4

Программное обеспечение отсутствует.

Технические характеристики

Метрологические и технические характеристики приведены в таблице 1.

Таблица 1

* возможно другое исполнение погружной части по согласованию с заказчиком

Вариация показаний не превышает абсолютного значения предела допускаемой приведенной погрешности показаний.

Показатель тепловой энерции в водной среде, с, не более             55

Средняя наработка на отказ, ч                                     100000

Средний срок службы, лет                                         10

Условия эксплуатации:

- диапазон температур окружающего воздуха, минус 30 - 50

- относительная влажность при температуре 25 °С, % не более 98 - диапазон атмосферного давления, кПа от 84 до 106,7

Знак утверждения типа

Знак утверждения типа наносят на титульный лист паспорта типографским способом и на циферблат термометра методом шелкографии.

Комплектность

В комплект поставки входят:

- термометр биметаллический МЕТЕР ТБ                                 1 шт.;

- термогильза (термостакан)*                                                 1 шт;

- упаковочная коробка                                                      1 шт;

- методика поверки , на партию не более 25, (приборов поставляемых в один адрес)                                        1 экз.;

- паспорт (этикетка), на партию не более 25, (приборов поставляемых в один адрес)                                  1 экз.;

* по согласованию с заказчиком.

Поверка

осуществляется по документу МП 28637-10 «Термометры биметаллические МЕТЕР ТБ. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в декабре 2009 г.

Основное оборудование для поверки:

эталонный платиновый термометр сопротивления 3-го разряда ЭТС 100 для диапазона температур от минус 200 до 660 °С, измерительная катушка сопротивления Р331, номинал 100 Ом, к.т. 0,01; компаратор напряжений Р3017к.т. 0,0005;, термостат типа 814, диапазон температур минус 50 — 600 °С, погрешность поддержания температуры ± 0,02 °С; термостат нулевой ТН-1, воспроизводимая температура 0 °С, СКО 0,02 °С; термостат паравой ТП-1, воспроизводимая температура 100 °С, СКО 0,02 °С; термостат водяной ТР-1М, диапазон температур 20 — 95 °С, погрешность поддержания температуры ± 0,05 °С; термостат маслянный ТЖ-300, диапазон температур 95 — 300 °С; погрешность поддержания температуры ± 0,1 °С; ТР1М-300, термостат сухой ТС 600-2, диапазон температур 50 — 600 °С, погрешность поддержания температуры ± 0,02 °С.

Сведения о методах измерений

Отсутствуют

Нормативные документы

ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».

ТУ 4211-001-39470897-2004 «Термометры биметаллические МЕТЕР ТБ. Технические условия».

Рекомендации к применению

- выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законом Российской Федерации о техническом регулировании.
