Счетчики импульсов микропроцессорные СИ8
| Номер в ГРСИ РФ: | 28696-10 |
|---|---|
| Производитель / заявитель: | ООО "ПО "ОВЕН", г.Москва |
Для подсчета числа импульсов за определенный отрезок времени, для использования в системах контроля и регулирования при выполнении различных технологических процессов в промышленности, сельском и других отраслях народного хозяйства.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 28696-10 |
| Действует | по 17.02.2030 |
| Наименование | Счетчики импульсов микропроцессорные |
| Модель | СИ8 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 25594849-4c03-42c2-ac63-c2c4bf1a85ee |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4278-004-46526536-2009 |
| Класс СИ | 34.01.05 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Примечание | Взамен № 28696-05 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ООО КИП "МЦЭ" (до 2010 г. "Тест-ПЭ") |
| Адрес центра | 123424, г.Москва, Волоколамское шоссе, д.88, стр.8 |
| Телефон | () |
| Информация о сертификате | |
| Срок действия сертификата | 01.04.2015 |
| Номер сертификата | 39350 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 01д от 18.03.10 п.384 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «Производственное Объединение ОВЕН»), Тульская обл., г. Богородицк
Россия
109518, 1-й Грайвороновский пр-д, д.20, стр.16, тел./факс (495) 171-80-89, тел. 171-09-21, (109456, 1-й Вешняковский пр., 2), 111024, 2-я ул.Энтузиастов, д.5, корп.5. Тел./факс (495) 221-60-64, www.owen.ru, E-mail: support@owen.ru
Поверка
| Методика поверки / информация о поверке | КУВФ.402213.001 МП |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
31827
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 31719 (100%) |
| Неуспешных поверок (СИ непригодно) | 108 (0 %) |
| Актуальность информации | 20.12.2025 |
Поверители
Скачать
|
28696-10: Описание типа
2024-28696-10.pdf
|
Скачать | 256.6 КБ | |
|
28696-10: Методика поверки
2024-mp28696-10.pdf
|
Скачать | 4.4 MБ |
Описание типа
Назначение
Счетчики импульсов микропроцессорные СИ8 (далее - счетчики) предназначены для преобразований частоты входных импульсов в количество импульсов (счета импульсов), измерений частоты, временных интервалов и преобразований измеренных (преобразованных) значений в цифровой сигнал.
Описание
Принцип действия счетчиков основан на счете поступающих на вход счетчика (далее - вход управления) электрических импульсов от первичных измерительных преобразователей (ПИП) или средств измерений (СИ) и преобразовании количества импульсов в значение физической величины. Количество импульсов, поступивших на вход счетчика, пропорционально значению физической величины.
Измерительная информация о значении физической величины отображается в цифровом виде на встроенном цифровом индикаторе (далее - дисплей) и передается во внешние измерительные системы (только для модификации CH8-X.X.R.S).
Счетчики имеют функциональную возможность формирования сигналов управления с использованием встроенных выходных устройств, предназначенных для сигнализации о достижении физической величиной заданного предела и выдачу сигнала исполнительным устройствам.
На лицевой панели размещен цифровой индикатор на восемь знакомест, светодиодные индикаторы, кнопки управления и программирования.
Клеммы для подключения к датчикам, выходным элементам и к источнику питания расположены на задней панели счетчиков для щитового крепления, или внутри корпуса для настенного исполнения.
Счетчики выпускаются в модификациях, отличающихся конструктивным исполнением корпуса, типом выходного устройства и наличием цифрового интерфейса RS-485.
Структура условного обозначения модификаций счетчиков представлена на рисунке 1.
СИ8 - X . X . X
Рисунок 1 - Структура условного обозначения счетчиков
Таблица 1 - Расшифровка структуры условного обозначения счетчиков
|
Позиция |
Код |
Описание |
|
1 |
Щ1 Щ2 Н |
Конструктивное исполнение: для установки в щит (вид 1); для установки в щит (вид 2); для установки на стену. |
|
2 |
отсутствует Р К С |
Тип выходного устройства: выходные устройства отсутствуют; электромагнитное реле; транзисторные оптопары n-p-n типа; семисторные оптопары. |
|
3 |
отсутствует RS |
Наличие цифрового выхода: цифровой выход отсутствует; цифровой интерфейс связи RS-485. |
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.
Общий вид счетчиков с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 2 - 7. Нанесение знака поверки на счетчики в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) счетчиков не предусмотрено.
Рисунок 2 - Общий вид счетчиков конструктивного исполнения Щ1 с указанием места нанесения знака утверждения типа
Рисунок 3 - Общий вид счетчиков конструктивного исполнения Щ2 с указанием места нанесения знака утверждения типа
Место нанесения знака утверждения типа
Рисунок 4 - Общий вид счетчиков конструктивного исполнения Н с указанием места нанесения знака утверждения типа
Место нанесения заводского номера

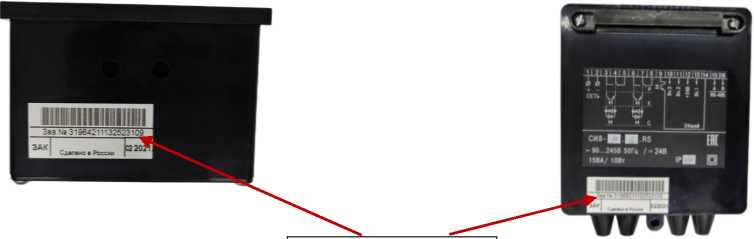

Рисунок 5 - Общий вид (сверху) счетчиков Рисунок 6 - Общий вид (сзади)
конструктивного исполнения Щ1 с указанием счетчиков конструктивного исполнения Н места нанесения заводского номера с с указанием места нанесения заводского номера

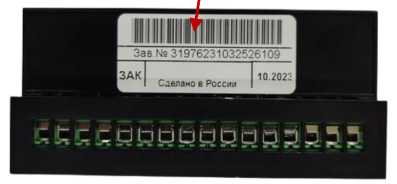

Рисунок 7 - Общий вид счетчиков (сзади) счетчиков конструктивного исполнения Щ2 с указанием места нанесения заводского номера
Программное обеспечение
Счетчики имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в энергонезависимой памяти счетчиков при изготовлении, в процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
ПО предназначено для преобразования, обработки, отображения на дисплее и передачи измерительной информации о значении физической величины во внешние измерительные системы.
Идентификационные данные ПО счетчиков приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
Si833.hex |
|
Номер версии (не ниже) |
33 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
47E2A920 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-32 |
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО преобразователей и измерительную информацию.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с рекомендациями Р 50.2.077-2014 - высокий.
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Характеристики входного импульсного сигнала: - частота, Гц - амплитуда импульсов, В |
от 1 до 8000 от 2,4 до 30,0 |
|
Диапазон преобразований частоты входных импульсов в количество импульсов (счет импульсов), имп. |
от 0 до 9999999 |
|
Пределы допускаемой относительной погрешности преобразований частоты входных импульсов в количество импульсов (счет импульсов) на каждые 10000 импульсов, % |
±0,01 |
|
Диапазон измерений частоты входных импульсов, Гц |
от 1 до 8000 |
|
Пределы допускаемой относительной погрешности измерений частоты входных импульсов, % |
±0,5 |
|
Диапазон измерений временных интервалов в режиме «секундомер» |
от 0,01 с до 9 ч 59 мин 59,99 с |
|
Диапазон измерений временных интервалов в режиме «счетчик наработки», с |
от 60 до 1-106 |
|
Диапазон показаний временных интервалов в режиме «счетчик наработки» |
от 1 мин до 99999 ч 59 мин |
|
Пределы допускаемой относительной погрешности измерений временных интервалов в режимах «секундомер» и «счетчик наработки», % |
±0,5 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Цифровой интерфейс (для модификации CH8-X.X.RS) |
RS-485 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +1 до +50 |
|
- относительная влажность воздуха без конденсации, % |
от 30 до 95 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Номинальные значения напряжения питания постоянного тока, В |
12, 24 |
|
Номинальные значения напряжения питания переменного тока, В |
110, 230, 240 |
|
Частота напряжения питания переменного тока, Гц |
50, 60 |
|
Габаритные размеры, мм, не более: конструктивного исполнения Щ1 | |
|
- высота |
96 |
|
- ширина |
96 |
|
- длина |
65 |
|
конструктивного исполнения Щ2 | |
|
- высота |
48 |
|
- ширина |
96 |
|
- длина |
100 |
|
конструктивного исполнения Н | |
|
- высота |
105 |
|
- ширина |
130 |
|
- длина |
65 |
|
Масса, кг, не более |
1 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
50000 |
|
Средний срок службы, лет, не менее |
8 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и методом фотолитографии на лицевую панель счетчиков любым технологическим способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик импульсов микропроцессорный |
СИ8 |
1 шт. |
|
Паспорт |
КУВФ.402213.001ПС |
1 экз. |
|
Руководство по эксплуатации |
КУВФ.402213.001РЭ |
1 экз. |
|
Комплект крепежных элементов |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 1 «Назначение и функции» руководства по эксплуатации КУВФ.402213.001РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 4278-004-46526536-2009 «Счетчики импульсов микропроцессорные СИ8. Технические условия».
