Термометры манометрические показывающие электроконтактные ТКП-100Эк
| Номер в ГРСИ РФ: | 28700-15 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | ОАО "Приборы контроля и регулирования техпроцессов" (Теплоконтроль), г.Сафоново |
Термометры манометрические показывающие электроконтактные ТКП-100Эк предназначены для измерения температуры воды, масла и других неагрессивных жидкостей и управления внешними электрическими цепями от сигнализирующих устройств приборов, применяемых в промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 28700-15 |
| Действует | по 27.04.2030 |
| Наименование | Термометры манометрические показывающие электроконтактные |
| Модель | ТКП-100Эк |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 2efc36e1-abf8-7fbc-2456-eb3390302a92 |
Производитель / Заявитель
Акционерное общество «Сафоновский завод «Теплоконтроль» (АО «Сафоновский завод «Теплоконтроль»), г. Сафоново
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
7028
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6895 (98%) |
| Неуспешных поверок (СИ непригодно) | 133 (2 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
28700-15: Описание типа
2023-28700-15.pdf
|
Скачать | 602.2 КБ | |
|
28700-15: Методика поверки
2022-mp28700-15.pdf
|
Скачать | 67.4 КБ |
Описание типа
Назначение
Термометры манометрические показывающие электроконтактные ТКП-100Эк
(в дальнейшем термометры) предназначены для измерения температуры воды, масла и других неагрессивных жидкостей и управления внешними электрическими цепями от сигнализирующих устройств приборов, применяемых в промышленности.
Описание
Термометры состоят из манометрической системы, измерительного и сигнализирующего устройства. Манометрическая термосистема состоит из термобаллона, дистанционного капилляра и манометрической пружины.
Принцип действия термометров основан на строгой зависимости между температурой измеряемой среды и давлением насыщенных паров заполнителя термосистемы, находящегося в герметично замкнутой манометрической термосистеме. Под воздействием температуры изменяется давление внутри манометрической системы, происходит раскрутка манометрической пружины, связанной со стрелкой отсчетного устройства.
Пределы замыкания и размыкания цепи задаются двумя указателями. Термобаллоны термометров рассчитаны на давление измеряемой среды с защитной гильзой до 25 МПа, без защитной гильзы - 1,6 МПа.
Программное обеспечение отсутствует.

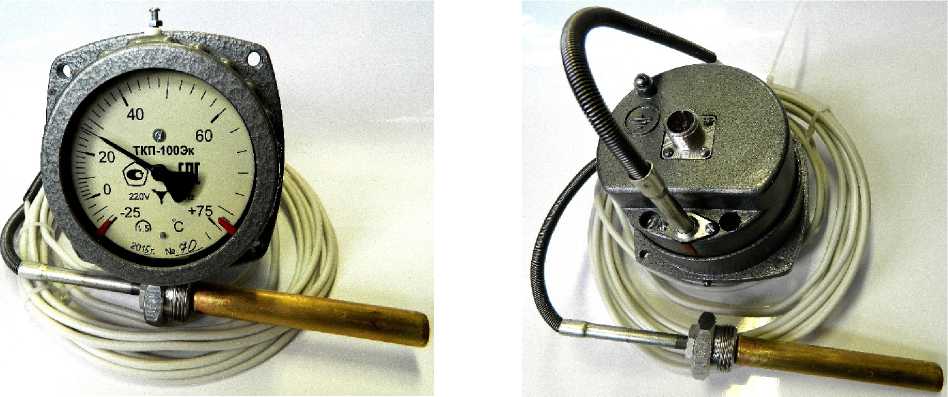

Общий вид термометров манометрических
показывающих электроконтактных ТКП-100Эк

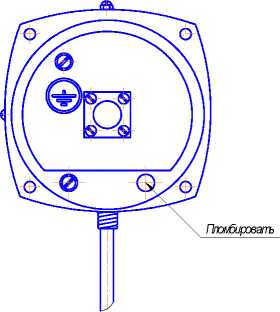

Схема пломбирования
Технические характеристики
Метрологические и технические характеристики термометров приведены в таблицах 1 и 2.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
Пределы допускаемой основной погрешности показаний, % от диапазона измерений | |
|
Класс 1,5 |
класс 2,5 | ||
|
от минус 25 до 75 °С в диапазоне от минус 25 до 0 °С в диапазоне свыше 0 до 75 °С |
± 2,5 ± 1,5 |
± 4,0 ± 2,5 | |
|
от 0 °С до 120 °С в диапазоне от 0 до 40 °С в диапазоне свыше 40 до 120 °С |
± 3,0 ± 1,8 |
± 4,8 ± 3,0 | |
|
Диапазоны температур |
от 100 °С до 200 °С в диапазоне от 100 до 130 °С в диапазоне свыше 130 до 200 °С |
± 2,5 ± 1,5 |
± 4,0 ± 2,5 |
|
от 200 °С до 300 °С в диапазоне от 200 до 230 °С в диапазоне свыше 230 до 300 °С |
± 2,5 ± 1,5 |
± 4,0 ± 2,5 |
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Класс точности |
Класс 1,5 1,5 для последних 2/3 шкалы 2,5 для первой 1/3 шкалы Класс 2,5 2,5 для последних 2/3 шкалы 4,0 для первой 1/3 шкалы |
|
Вариация показаний, °С |
Не более абсолютного значения предела допускаемой основной погрешности показаний |
Продолжение таблицы 2
|
1 |
2 |
|
Предел допускаемой дополнительной погрешности показаний от изменения температуры окружающего воздуха, % от диапазона измерения, не более |
± 0,4% от диапазона измерения на каждые 10 °С изменения температуры плюс 0,01 % от диапазона измерения на каждые 10 °С изменения температуры окружающего воздуха и на каждый метр дистанционного капилляра |
|
Предел допускаемой основной погрешности срабатывания сигнализирующего устройства, % от диапазона измерений |
Класс 1,5 ± 4,0% от диапазона измерений для первой 1/3 шкалы ± 2,5% от диапазона измерений для последних 2/3 шкалы Класс 2,5 ± 5,0% от диапазона измерений для первой 1/3 шкалы ± 4,0% от диапазона измерений для последних 2/3 шкалы |
|
Вариация срабатывания сигнального устройства, °С |
Не более абсолютного значения предела допускаемой основной погрешности срабатывания сигнального устройства |
|
Предел допускаемой дополнительной погрешности срабатывания сигнализирующего устройства от изменения температуры окружающего воздуха, °С |
± 0,04At, At-абсолютное значение разности между температурой окружающего воздуха и 20°С |
|
Показатель тепловой инерции, с, не более |
Спокойный воздух - 800, спокойная вода - 30 Воздух (скорость 7м/с) - 120, вода (скорость 7 м/с) - 6 |
|
Способ присоединения термобаллона |
Г ибкий |
|
Диаметр термобаллона, мм |
12, 14, 16 |
|
Длина погружения термобаллона, мм |
160, 200, 250, 315, 400 |
|
Г абаритные размеры корпуса, мм |
106X106X167,5 |
|
Материал термобаллона |
Нержавеющая сталь 12Х18Н10Т или латунь ЛС59-1 |
|
Масса, не более, кг |
Не более 2 |
|
Средний срок службы, не менее, лет |
10 |
|
Средняя наработка на отказ, ч |
10000 |
|
Условия эксплуатации: - диапазон температур окружающего воздуха, °С - относительная влажность, % |
от минус 45 до 50 80 при 35 °С |
Знак утверждения типа
наносится на шкалу термометра накаткой или иным методом, обеспечивающим четкое изображение знака и на титульные листы руководства по эксплуатации и паспорта -типографским способом.
Комплектность
В комплект поставки термометра входят:
|
термометр манометрический показывающий электроконтактный ТКП-100Эк |
1 шт. |
|
руководство по эксплуатации СНИЦ.405 153.005 РЭ |
1 экз. |
|
паспорт СНИЦ.405 153.005 ПС |
1 экз. |
|
розетка ОНЦ-РГ-09-4/14Р1 |
1 шт. |
|
набивка «Графитекс» 101, 4х4, длиной 160 мм |
1 экз. |
Сведения о методах измерений
Методы измерений приводятся в руководстве по эксплуатации СНИЦ.405 153.005 РЭ «Термометры манометрические показывающие ТКП-100Эк. Руководство по эксплуатации».
Нормативные документы
ГОСТ 16920-93 «Термометры и преобразователи температуры манометрические. Общие технические требования и методы испытаний»;
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
СНИЦ.405 153.005 ТУ «Термометры манометрические показывающие ТКП-100Эк.
