Счетчики газа турбинные СТГ
| Номер в ГРСИ РФ: | 28739-19 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | ООО ЭПО "Сигнал", г.Энгельс |
Счетчики газа турбинные СТГ предназначены для измерения рабочего объёма природного газа, свободного нефтяного газа, азота, воздуха и других неагрессивных, чистых, сухих газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 28739-19 |
| Наименование | Счетчики газа турбинные |
| Модель | СТГ |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 08.02.2024 |
Производитель / Заявитель
ООО Энгельсское ПО "Сигнал", г.Энгельс
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 6 лет |
| Зарегистрировано поверок | 2512 |
| Найдено поверителей | 45 |
| Успешных поверок (СИ пригодно) | 2508 (100%) |
| Неуспешных поверок (СИ непригодно) | 4 (0%) |
| Актуальность информации | 21.11.2024 |
Поверители
Скачать
| 28739-19: Описание типа СИ | Скачать | 167.3 КБ | |
| 28739-19: Методика поверки | Скачать | 4.9 MБ |
Описание типа
Назначение
Счетчики газа турбинные СТГ (далее по тексту - счетчики) предназначены для измерений прошедшего через счетчики объёма природного газа по ГОСТ 5542-2014, свободного нефтяного газа по ПНСТ 360-2019, паровой фазы сжиженного углеводородного газа и других неагрессивных, чистых, сухих газов в рабочих условиях.
Описание
Принцип действия счетчика основан на использовании потока газа для вращения первичного преобразователя счетчика - турбины. Газ направляется через струевыпрямитель на крыльчатку турбины и приводит ее во вращение. Частота вращения турбины пропорциональна расходу газа. Вращение турбины через магнитную муфту передается на отсчетное устройство, которое суммирует число оборотов турбины и показывает рабочий объем газа, прошедший через счетчик.
Информация с отсчетного устройства передается на магнитный датчик импульсов, который обеспечивает дистанционную передачу сигналов на регистрирующие электронные устройства.
Счетчики состоят из проточного блока и отсчетного устройства роликового типа.
Проточный блок включает в себя:
а) корпус, выполненный в виде трубопроводного участка, снабженного с обеих сторон фланцами;
б) струевыпрямитель обеспечивающий равномерный гидродинамический приток газа к турбине;
в) измерительный блок, включающий в себя: турбину вместе с главными подшипниками и передаточный механизм;
г) внутреннюю магнитную полумуфту, на которую через компенсирующую сцепную тягу передается редуцированная частота вращения с турбины и которая отделена от внешней магнитной полумуфты втулкой, изготовленной из антимагнитной нержавеющей стали.
Проточный блок счетчика (корпус) имеет погружные карманы с установочными местами под герметичные защитные гильзы для установки датчиков температуры.
Все корпуса имеют антикоррозийное покрытие.
Отсчётное устройство роликового типа, механическое, восьми или девятиразрядное (в зависимости от варианта исполнения), включает в себя:
а) корпус, разворачивающийся вокруг вертикальной оси на 350° для обеспечения удобства считывания показаний счетчика, расположен горизонтально относительно корпуса счетчика.
б) внешнюю магнитную полумуфту, закрепленную в оправке, установленной на шарикоподшипники;
в) систему шестерней, передающих вращение с внешней магнитной полумуфты на ролики;
г) роликовый сумматор с магнитным датчиком импульсов, состоящий из постоянного магнита, закрепленного на последнем ролике;
д) три геркона, расположенные на сумматоре и соединенные с контактами разъема типа Binder;
е) шильдик;
ж) крышку.
Общий вид счетчиков приведен на рисунке 1. Заводские номера на счетчики модификации «Silver» наносятся печатным способом на специальной табличке, расположенной под прозрачной крышкой отсчетного устройства, для модификации «Gray» заводские номера наносятся на шильдики методом лазерной гравировки в соответствии с рисунком 1.
В счетчиках предусмотрено место нанесения знака поверки (на отсчетном устройстве) и пломбирования (на отсчетном устройстве, струевыпрямителе, штуцере отбора давления) в соответствии с рисунком 2. Знак поверки наносится в виде навесной пломбы, с оттиском клейма поверителя, ограничивающей доступ к узлам настройки. Конструкцией не предусмотрено нанесения знака утверждения типа на корпус счетчика.
Пример условного обозначения счетчиков:
|
СТГ - |
50 |
- 100 |
- 1 |
- PN 16 |
- S |
|
Диаметр условного прохода: | |||||
|
DN 50 |
50 | ||||
|
DN 80 |
80 | ||||
|
DN 100 |
100 | ||||
|
DN 150 |
150 | ||||
|
DN 200 |
200 | ||||
|
DN 250 |
250 | ||||
|
DN 300 |
300 | ||||
|
Максимальный рабочий расход счетчика | |||||
|
Qmax М3/ч: | |||||
|
100 |
100 | ||||
|
160 |
160 | ||||
|
250 |
250 | ||||
|
400 |
400 | ||||
|
650 |
650 | ||||
|
800 |
800 | ||||
|
1000 |
1000 | ||||
|
1600 |
1600 | ||||
|
2500 |
2500 | ||||
|
4000 |
4000 | ||||
|
6500 |
6500 | ||||
|
10000 |
10000 | ||||
|
Вариант исполнения по погрешности измерения: | |||||
|
Вариант 1 |
1 | ||||
|
от Qmin до 0,1 Qmax : |
± 1,7% | ||||
|
от 0,1 Qmax До Qmax : |
± 0,75% | ||||
|
Вариант 2 |
2 | ||||
|
от Qmin до 0,1 Qmax : |
± 2,0% | ||||
|
от 0,1 Qmax до Qmax : |
± 1,0% | ||||
|
Вариант 3 |
3 | ||||
|
от (Qmin = 0,1 Qmax) до Qmax : |
± 0,75% | ||||
|
Вариант исполнения по давлению: | |||||
|
PN10 - 1 МПа (10 кгс/см2) |
PN10 | ||||
|
PN16 - 1,6 МПа (16 кгс/см2) |
PN16 | ||||
|
PN25 - 2,5 МПа (25 кгс/см2) |
PN25 | ||||
|
PN40 - 4 МПа (40 кгс/см2) |
PN40 | ||||
|
PN63 - 6,3 МПа (63 кгс/см2) |
PN63 | ||||
|
PN100 - 10 МПа (100 кгс/см2) |
PN100 | ||||
|
Class 150 -2 МПа (290,08 psi) |
Class 150 | ||||
|
Class 300 - 5 МПа (725,20 psi) |
Class 300 | ||||
|
Class 600 - 10 МПа (1450,40 psi) |
Class 600 | ||||
|
Вариант исполнения по внешнему |
виду и габаритам: | ||||
|
S - Silver |
S | ||||
|
G - Gray |
G | ||||
А)

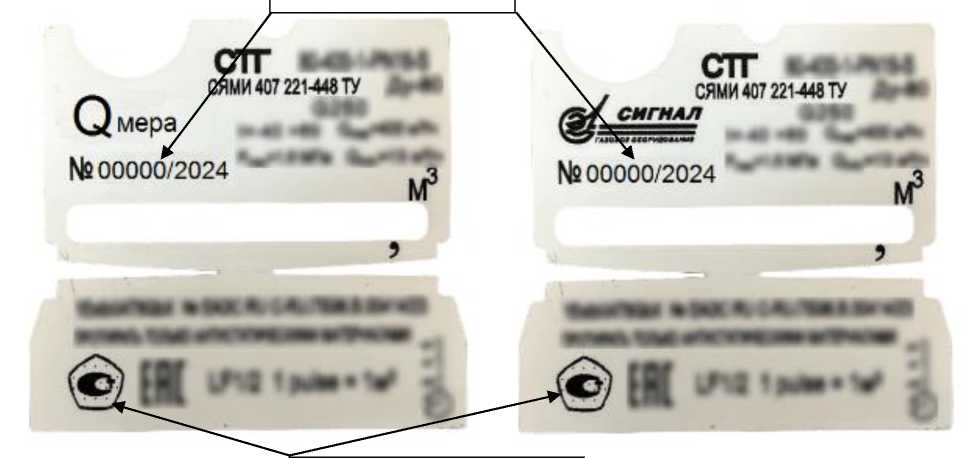

Место нанесения заводского номера
Б)

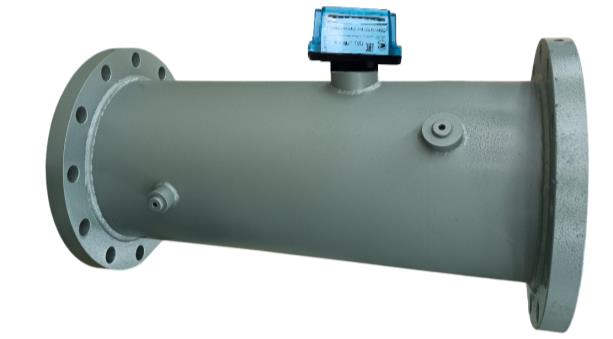

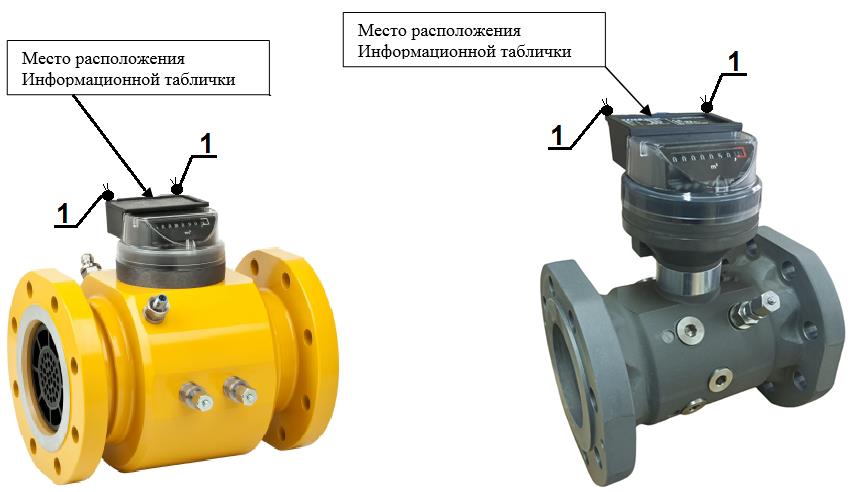

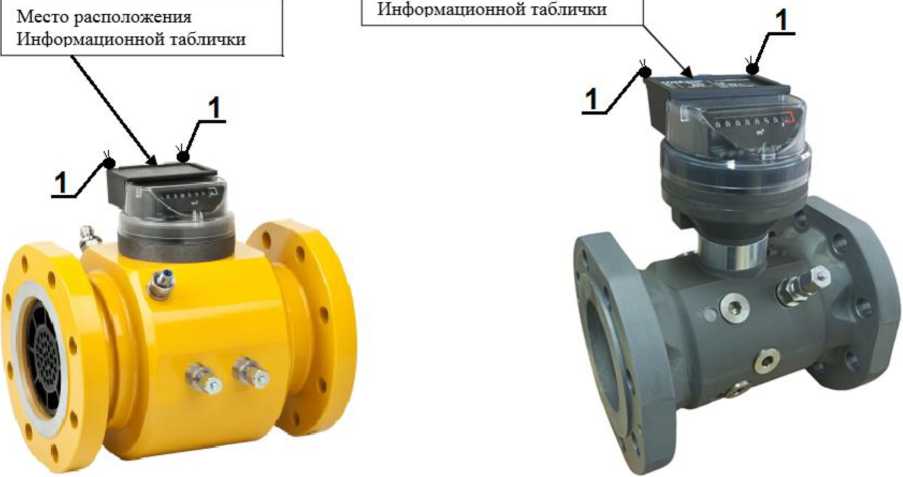

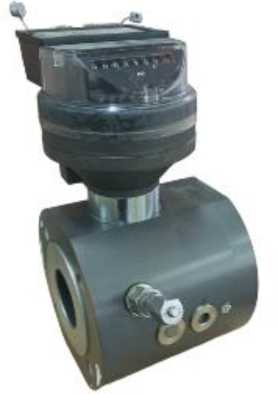

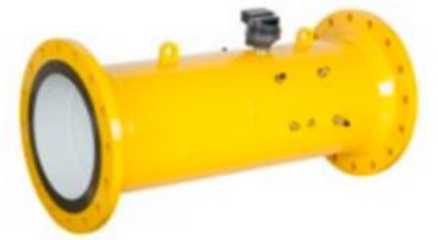

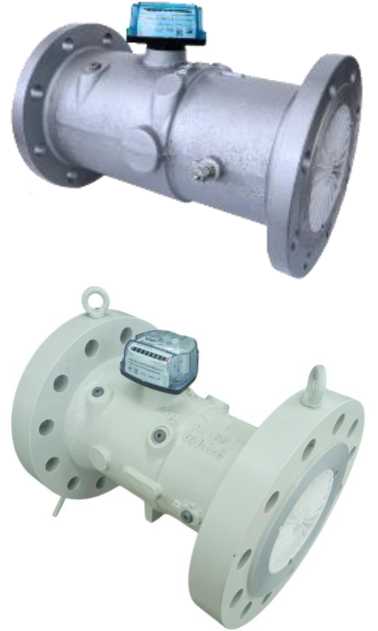

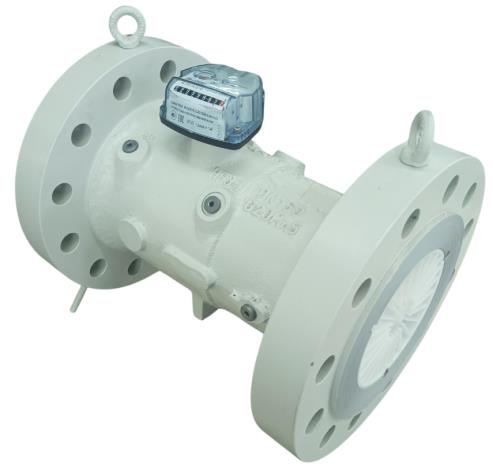

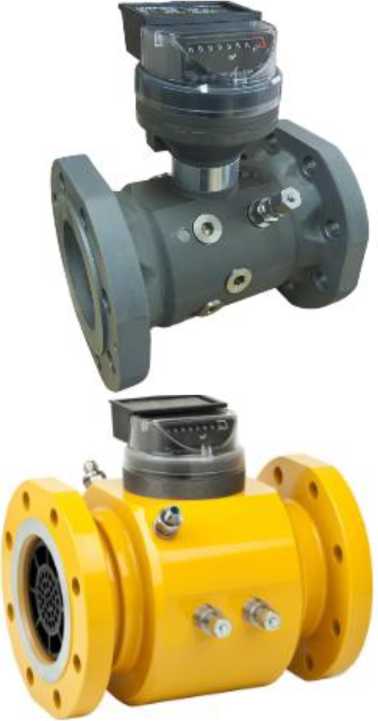

Рисунок 1 - Общий вид счетчиков:
А) исполнение «Silver»; Б) исполнение «Gray»
Место нанесения
знака поверки
Место пломбирования

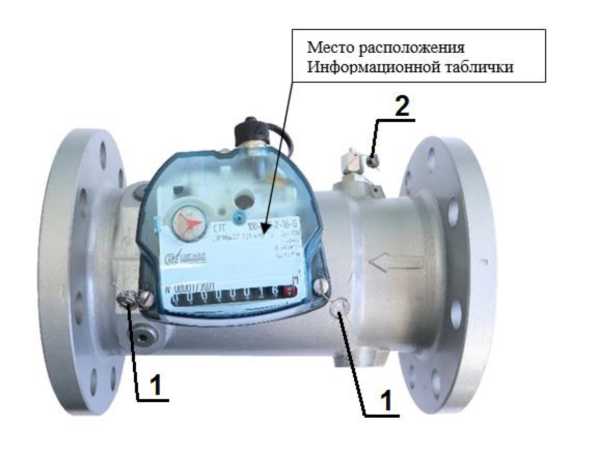

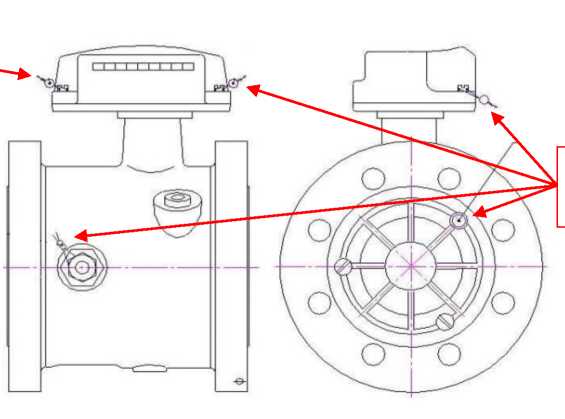

Рисунок 2 - Место нанесения знака поверки и пломбирования
Программное обеспечение отсутствует
Технические характеристики
Метрологические и основные технические характеристики приведены в таблицах 1-2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | ||||||
|
Модификация | |||||||
|
СТГ-50-100 СТГ-50-160 СТГ-50-250 |
СТГ-80-160 СТГ-80-250 СТГ-80-400 СТГ-80-650 |
СТГ-100-250 СТГ-100-400 СТГ-100-650 СТГ-100-1000 |
СТГ-150-650 СТГ-150-1000 СТГ-150-1600 СТГ-150-2500 |
СТГ-200-1000 СТГ-200-1600 СТГ-200-2500 СТГ-200-4000 |
СТГ-250-1600 СТГ-250-2500 СТГ-250-4000 СТГ-250-6500 |
СТГ-300-2500 СТГ-300-4000 СТГ-300-6500 СТГ-300-10000 | |
|
Диаметр условного прохода, Ду, мм |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
|
Диапазон измерений объемного расхода, м3/ч* |
от 2* до 250 |
от 3* до 650 |
от 5* до 1000 |
от 13* до 2500 |
от 20* до 4000 |
от 26* до 6500 |
от 32* до 10000 |
|
Порог чувствительности, м3/ч, не более |
0,033^Qmax (для СТГ-50-100) 0,02 Qmax | ||||||
|
Пределы допускаемой относительной погрешности измерений объема газа, %, в диапазоне расходов: - вариант 1 в диапазоне расходов от Qmin до 0,1'Qmax (вкл.) в диапазоне расходов св. 0,1^Qmax до Qmax |
±1,7 ±0,75 | ||||||
продолжение таблицы 1
|
- вариант 2 в диапазоне расходов От Qmin До 0,1^Qmax (вкл.) в диапазоне расходов св. 0,1^Qmax до Qmax - вариант 3 в диапазоне расходов от (Qmin=0,1 Qmax) до Qmax |
±2,0 ±1,0 ±0,75 |
|
* - возможное минимальное значение объемного расхода (по отдельному заказу), допускаются варианты счетчиков с Qmin выше указанного. | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики | ||||||
|
Модификация | |||||||
|
СТГ-50-100 СТГ-50-160 СТГ-50-250 |
СТГ-80-100 СТГ-80-160 СТГ-80-250 СТГ-80-400 СТГ-80-650 |
СТГ-100-160 СТГ-100-400 СТГ-100-650 СТГ-100-1000 |
СТГ-150-650 СТГ-150-1000 СТГ-150-1600 СТГ-150-2500 |
СТГ-200-1000 СТГ-200-1600 СТГ-200-2500 СТГ-200-4000 |
СТГ-250-1600 СТГ-250-2500 СТГ-250-4000 СТГ-250-6500 |
СТГ-300-2500 СТГ-300-4000 СТГ-300-6500 СТГ-300-10000 | |
|
Максимальное рабочее давление1), МПа, не более |
от 1,2 до 10,1 | ||||||
|
Потеря давления при расходе Qmax 2), Па, не более |
1700 |
2300 |
2200 |
2700 |
7000 |
8900 |
7700 |
|
Габаритные размеры ДхШхВ, мм, не более: |
150х280х280 |
240х335х295 |
300х320х330 |
450х380х395 |
600х435х460 |
750х484х540 |
900х545х580 |
продолжение таблицы 2
|
Масса, кг, не более | |||||||
|
- исполнение: Silver | |||||||
|
Алюминий Чугун Сталь - исполнение: Gray Алюминий Сталь |
4 |
8 |
8 |
20 |
35 |
- |
- |
|
8 |
19 |
22 |
54 |
83 |
- |
- | |
|
11 |
37 |
55 |
95 |
150 |
245 |
295 | |
|
8 |
9 |
15 |
27 |
- |
- |
- | |
|
17 |
27 |
48 |
98 |
133 |
315 |
365 | |
|
Емкость отсчётного устройства, м3 исполнение «Silver» исполнение «Gray» |
9999999,99* |
99999999,9 |
999999999 | ||||
|
999999,99* 9999999,9 |
99999 9999999,9 99999999 |
9,99 (G65) (G100-G650) G1000-G6500) | |||||
|
Цена импульса, имп/м3 исполнение «Silver» исполнение «Gray» |
0,1 |
1 |
10 | ||||
|
0,1 (G65) 1 |
0,1 (G65) 1 |
1 |
1 (G400-G650) 10 |
10 | |||
|
Рабочие условия измерений: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность окружающего воздуха, % |
от -40 до +60 от 84 до 106,7 от 30 до 80 | ||||||
продолжение таблицы 2
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
12 |
|
Интервал между поверками, лет |
6 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP55 |
|
Маркировка взрывозащиты |
1 Ех ib IIA T6 Gb X |
|
1) максимальное рабочее (избыточное) давление зависит от варианта исполнения по давлению (см. приложение А); 2) максимальное значение потери давления (при плотности газа 0,67 кг/м3), более подробные данные по типоразмерам и вариантам исполнения указаны в эксплуатационной документации на счетчик. | |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик газа турбинный СТГ |
СЯМИ.407221-448 СП |
1 |
|
Паспорт |
СЯМИ.407221-448 ПС |
1 |
|
Руководство по эксплуатации* |
СЯМИ.407221-448 РЭ |
1 |
|
Жгут датчика расхода * |
478-СБ7 СП |
1 |
|
Монтажный комплект для установки счетчика на трубопровод* |
СЯМИ.407221-448 Д1 СП |
1 |
|
Монтажный комплект для установки термопреобразователя* |
СЯМИ.407221-448 Д2 СП |
1 |
|
Пусковой фильтр* |
561-СБ3 СП |
1 |
|
П р и м е ч а н и е - * по отдельному заказу | ||
Сведения о методах измерений
приведены в документе «СЯМИ. 407221-448 РЭ «Счетчики газа турбинные СТГ». Руководство по эксплуатации. Раздел 1 «Описание и работа»
Нормативные документы
Постановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 года № 2825 «Об утверждении государственной поверочной схемы для средств измерений объёмного и массового расходов газа»
СЯМИ. 407221 - 448 ТУ Счетчики газа турбинные СТГ. Технические условия
