Преобразователи пьезоэлектрические виброизмерительные ДН-14

Назначение

Преобразователи пьезоэлектрические виброизмерительные ДН-14 (в дальнейшем вибропреобразователи) предназначены для измерения параметров вибрации путем преобразования механических колебаний в электрические сигналы, пропорциональные виброускорению колеблющегося объекта.

Вибропреобразователи используются совместно с виброизмерительными устройствами в заводских и лабораторных условиях.

Описание

Принцип работы вибропреобразователя основан на прямом пьезоэффекте. При воздействии механических колебаний вдоль продольной оси вибропреобразователя инерционная масса испытывает действие силы, при этом пьезоэлементы подвергаются деформации сжатия-растяжения, а на электродах пьезоэлементов возникают электрические заряды, пропорциональные действующему виброускорению.

Вибропреобразователь состоит из основания, пьезоэлементов, инерционной массы, контакта для снятия электрического потенциала, крышки, в верхней части которой расположена розетка для соединения с вилкой соединительного кабеля. На основании вибропреобразователя имеется резьбовое отверстие М5 для крепления вибропреобразователя к объекту.

Вибропреобразователи комплектуются антивибрационным кабелем длиной 5 м, выпускающимся с двумя видами приборных разъемов.

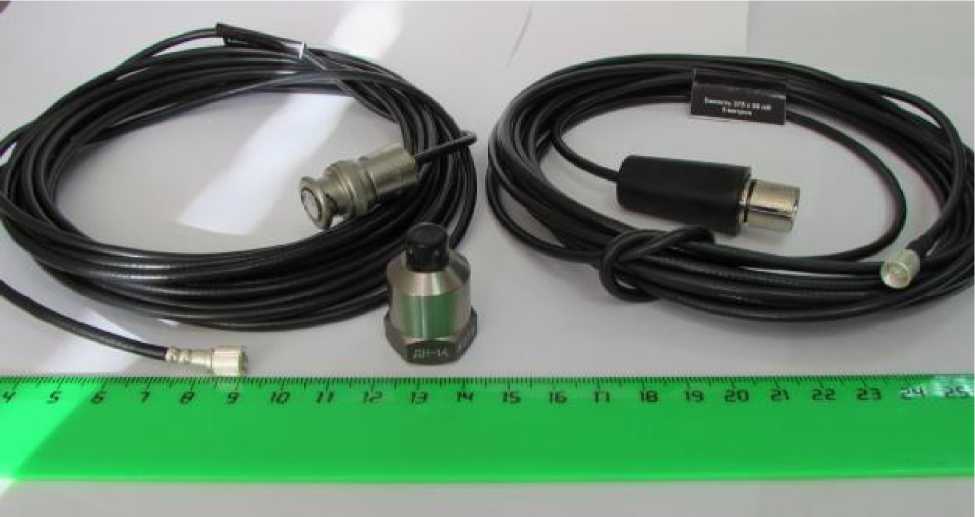

Рисунок №1. Внешний вид вибропреобразователя ДН-14.

Технические характеристики

•   Рабочая полоса частот вибропреобразователя при креплении вибропреобразователя

стальной шпилькой М5 от fH до 10000 Гц.

Значение нижней частоты определяется по формуле:

0.79

}н= R (Cп + Cbx ) ,

где Cn - электрическая емкость вибропреобразователя, Ф;

Cbx - входная емкость предусилителя, Ф;

Rn • Rbx R = Rn + Rbx,

где Rn - электрическое сопротивление изоляции вибропреобразователя, Ом;

Rbx - входное сопротивление предусилителя, Ом.

• Электрическое сопротивление изоляции вибропреобразователя при нормальных условиях применения не менее 10 ГОм.

Нормальные условия применения:

- температура окружающего воздуха от плюс 15 оС до плюс 25 оС;

- относительная влажность от 50 до 80%;

- атмосферное давление от 96 до 104 кПа (от 720 до 780 мм рт. ст.);

• Электрическая емкость вибропреобразователя с кабелем длиной 5 м (1800±370) пФ.

• Электрическая емкость кабеля соединительного 375±50пФ.

• Номинальное значение коэффициента преобразования вибропреобразователя по напряжению с кабелем длиной 5 м на частоте 160 Гц 2,0 мВ^с2/м.

• Отклонение коэффициента преобразования от номинального значения на базовой частоте 160 Гц не более ±6%.

• Дополнительная погрешность коэффициента преобразования, вызванная изменением температуры от минус 30°C до плюс 70°C по отношению к температуре (20±5)°C, не более ±0,25%/°C.

• Неравномерность амплитудно-частотной   характеристики   вибропреобразователя

в рабочем диапазоне частот от fH до 8000 Гц не более ±10%, в диапазоне частот от 8000 до 10000 Гц не более ±15%.

• Относительный коэффициент поперечного преобразования - не более 5%.

• Нелинейность амплитудной характеристики вибропреобразователя при креплении стальной шпилькой в рабочем диапазоне амплитудных значений виброускорений от 0,05 до 1200 м/с2 не более ±6%.

• Средняя наработка на отказ - не менее 24000 ч.

• Средний срок службы - не менее 10 лет.

• Габаритные размеры (без кабеля): 22х30 мм.

• Масса вибропреобразователя (без кабеля) - не более 0,03 кг.

Знак утверждения типа

наносится на титульный лист руководство по эксплуатации типографским способом.

Комплектность

В комплект поставки вибропреобразователя входит:

Преобразователь пьезоэлектрический виброизмерительный ДН-14               1 шт.

Кабель соединительный                                                      1 шт.

Вилка                                                                          1 шт.

Шпилька                                                              2 шт.

Винт М3                                                               2 шт.

Скоба                                                                       1 шт.

Руководство по эксплуатации                                                   1 экз.

Поверка

осуществляется по документу МИ 1873-88 «Виброметры с пьезоэлектрическими и индукционными преобразователями. Методика поверки».

Сведения о методах измерений

Методики (методы) измерений приведены в руководстве по эксплуатации.

Нормативные документы

ТУ 4277-005-27199633-2004 «Преобразователь пьезоэлектрический виброизмерительный ДН-14».
