Шунты измерительные стационарные взаимозаменяемые 75ШИС, 75ШИСВ, 75ШИСВ.4
Номер в ГРСИ РФ: | 29211-10 |
---|---|
Категория: | Шунты |
Производитель / заявитель: | ОАО "Электроприбор", г.Чебоксары |
29211-10: Описание типа СИ | Скачать | 182.1 КБ |
Для расширения диапазонов измерений показывающих и регистрирующих приборов постоянного тока, применяемых на различных объектах сферы обороны, безопасности и промышленности.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 29211-10 |
Наименование | Шунты измерительные стационарные взаимозаменяемые |
Модель | 75ШИС, 75ШИСВ, 75ШИСВ.4 |
Технические условия на выпуск | ГОСТ 8042 и ТУ 25-7504.175-2010 |
Класс СИ | 34.01.01 |
Год регистрации | 2010 |
Страна-производитель | Россия |
Примечание | Взамен № 29211-05 |
Центр сертификации СИ | |
Наименование центра | ГЦИ СИ ВНИИМС |
Адрес центра | 119361, г.Москва, Озерная ул., 46 |
Руководитель центра | Кононогов Сергей Алексеевич |
Телефон | (8*095) 437-55-77 |
Факс | 437-56-66 |
Информация о сертификате | |
Срок действия сертификата | 01.04.2015 |
Номер сертификата | 39795 |
Тип сертификата (C - серия/E - партия) | С |
Дата протокола | 01д2 от 18.03.10 п.355 |
Производитель / Заявитель
ОАО "Электроприбор", г.Чебоксары
Россия
428000, пр.И.Яковлева, 3. тел. (8352) 39-99-12; 39-98-22; факс 55-50-02; 56-25-62 www.elpribor.ru
Поверка
Методика поверки / информация о поверке | МИ 1991-89 |
Межповерочный интервал / Периодичность поверки | 1 год |
Зарегистрировано поверок | 47253 |
Найдено поверителей | 55 |
Успешных поверок (СИ пригодно) | 47192 (100%) |
Неуспешных поверок (СИ непригодно) | 61 (0%) |
Актуальность информации | 21.11.2024 |
Поверители
Скачать
29211-10: Описание типа СИ | Скачать | 182.1 КБ |
Описание типа
Назначение
Шунты измерительные стационарные взаимозаменяемые 75ШИС, 75ШИСВ, 75ШИСВ.4 (далее по тексту - шунты), с номинальным падением напряжения 75 мВ, предназначенные для расширения диапазонов измерений показывающих и регистрирующих приборов постоянного тока.
Шунты предназначены для применения на различных объектах сферы электроэнергетики и на объектах промышленности.
Описание
Конструктивно шунт выполнен в виде проволок или пластин манганина, соединенных методом пайки с наконечниками из латуни или меди.
Принцип действия основан на реализации закона Ома для замкнутой цепи.
По устойчивости к климатическим воздействиям шунты, изготавливаемые для эксплуатации в условиях умеренного климата, относятся к группе 5 по ГОСТ 22261 для работы при температуре от минус 40 до плюс 50 °С и относительной влажности до 98 % при температуре 40 °С.
Шунты, изготавливаемые для эксплуатации в условиях тропического климата, предназначены для условий исполнения Т категории 3 по ГОСТ 15150, но для работы в интервале температур от минус 40 до плюс 50 °С и относительной влажности до 98 % при температуре 40 °С.
По механическим воздействиям шунты относятся к вибропрочным, ударопрочным по ГОСТ 22261-94.
Внешний вид шунтов, места нанесения маркировки и клейм показаны на рисунках

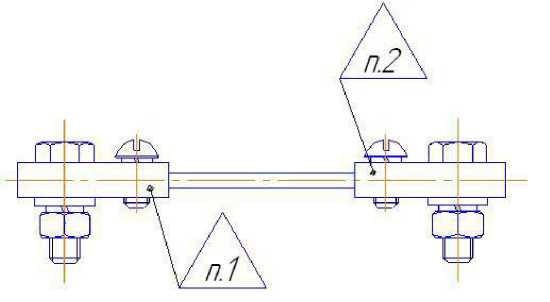

Рисунок 1. Внешний вид шунта 75ШИС
Рисунок 2. Внешний вид шунта 75ШИСВ
Рисунок 3 - Маркировка, клеймение шунтов
Технические характеристики
Тип шунтов, номинальный ток, номинальное сопротивление, габаритные размеры и масса шунтов приведены в таблице 1.
Таблица 1
Тип шунта |
Номинальный ток, А |
Номинальное сопротивление, мкОм |
Г абаритные размеры, мм, не боле |
Масса, кг, не более |
75ШИС |
20 |
3750 |
95x20x20 |
0,085 |
30 |
2500 | |||
50 |
1500 | |||
75 |
1000 |
125x20x36 |
0,12 | |
100 |
750 |
120x20x36 |
0,16 | |
150 |
500 |
135x20x36 | ||
200 |
375 |
120x20x36 |
0,15 | |
300 |
250 |
145x40x48 |
0,40 | |
500 |
150 |
160x60x52 |
0,82 | |
3000 |
25 |
200x105x50 |
4,4 | |
4000 |
18,75 |
240x115x70 |
7,0 | |
5000 |
15 |
240x160x70 |
11,1 | |
6000 |
12,5 | |||
7500 |
10 |
240x210x70 |
13,0 | |
10000 |
7,5 |
200x206x170 |
22,0 | |
15000 |
5 |
200x310x170 |
33,0 | |
75ШИСВ |
20 |
3750 |
95x20x20 |
0,1 |
25 |
3000 | |||
30 |
2500 | |||
40 |
1875 | |||
50 |
1500 | |||
60 |
1250 |
95x16x24 | ||
75 |
1000 | |||
100 |
750 |
105x20x31 |
0,2 | |
150 |
500 |
105x16x31 | ||
200 |
375 |
105x20x31 | ||
250 |
300 |
105x20x47 | ||
300 |
250 | |||
400 |
187,5 |
145x35x65 |
1,0 | |
500 |
150 | |||
600 |
125 |
145x50x65 | ||
750 |
100 | |||
1000 |
75 |
165x50x65 |
1,2 | |
1500 |
50 |
1,5 | ||
2000 |
37,5 |
195x80x65 |
2,2 | |
2500 |
30 |
195x100x65 |
2,5 | |
75ШИСВ.4 |
50 |
1500 |
75x39x17 |
0,1 |
Класс точности шунтов 0,5.
Пределы допускаемой основной погрешности шунтов выражаются в виде относительной погрешности.
Нормирующее значение при установлении погрешности должно соответствовать номинальному сопротивлению шунта, установленному в зависимости от номинального падения напряжения и номинального значения тока.
Предел допускаемой вариации сопротивления шунтов, появляющейся вследствие возникновения термоэлектродвижущей силы, при номинальной токовой нагрузке не превышает половины предела допускаемой основной погрешности.
Допускаемое изменение сопротивления шунтов, изготавливаемых для эксплуатации в условиях умеренного климата, вызванное отклонением температуры окружающего воздуха от нормальной (20 ± 5) °С до 50 °С (минус 40 °С), и шунтов , изготавливаемых для эксплуатации в условиях тропического климата, от (27 ± 5) °С до 50 °С (минус 40 °С), на каждые 10 °С изменения температуры, не более ± 0,1 % от номинального.
Изменение сопротивления шунтов, изготавливаемых для эксплуатации в условиях умеренного климата, вызванное отклонением относительной влажности от нормальной (30 - 80) % при температуре плюс (20 ± 5) °С до 98 % при температуре плюс 40 °С, и шунтов, изготавливаемых для эксплуатации в условиях тропического климата, от (45-80) % при температуре плюс (27 ± 5) °С до 98 % при температуре плюс 40 °С, не более предела допускаемого значения основной погрешности.
Рабочие условия эксплуатации шунтов, изготавливаемых по группе 5 (ГОСТ 22261-94):
- температура от минус 40 до плюс 50 °С;
- относительная влажность 98 % при температуре 40 °С.
Рабочие условия эксплуатации для исполнения Т категории 3 по ГОСТ 15150-69:
- температура от минус 40 до плюс 50 °С;
- относительная влажность 98 % при температуре 40 °С.
Наработка на отказ 99000 ч.
Срок службы 15 лет.
Знак утверждения типа
наносится на паспорт шунта и титульный лист Руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки шунта включает: - шунт с токовыми и потенциальными зажимами |
1 |
шт.; |
- крепежные изделия (болты, гайки, шайбы) |
1 |
комплект; |
- руководство по эксплуатации на партию шунтов (по согласованию с заказчиком) |
1 |
экз.; |
- паспорт |
1 |
экз. |
Поверка
осуществляется в соответствии с МИ 1991-89 «Рекомендация. ГСИ. Преобразователи измерительные электрических величин. Шунты постоянного тока измерительные. Методика поверки».
Основные средства поверки:
- мост Р3009 (ГР № 5677-91), диапазон значений от 10 -8 до 1,11111*10 10 Ом, класс точности 0,1 или 0,05;
- установка для поверки амперметров и вольтметров на постоянном и переменном токе У300 (ГР № 2721-71), диапазон значений выходного постоянного напряжения от 0,15 до 1000 В, диапазон значений выходного постоянного тока от 0,1 до 50 А, коэффициент нелинейных искажений не более 2% с пульсацией не более 3 %.
Сведения о методах измерений
Шунты измерительные стационарные взаимозаменяемые 75ШИС, 75ШИСВ, 75ШИСВ.4 Руководство по эксплуатации. 0ПЧ.140.269.
Нормативные документы
ГОСТ 8042-93. Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 8. Особые требования к вспомогательным частям.
ГОСТ 22261-94. Средства измерения электрических и магнитных величин. Общие технические условия.
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.
ТУ 25-7504.175 - 2010 Шунты измерительные стационарные взаимозаменяемые 75ШИС, 75ШИСВ, 75ШИСВ.4. Технические условия.
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
