Преобразователи измерительные ИП 0104, ИПМ 0104
| Номер в ГРСИ РФ: | 29258-05 |
|---|---|
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г.Москва |
|
29258-05: Описание типа
2011-29258-05.pdf
|
Скачать | 112.9 КБ |
Для измерения и преобразования сигналов термопреобразователей сопротивления (ТС), преобразователей термоэлектрических (ТП) в унифицированные сигналы постоянного тока 4...20 или 0...5 и 4...20 мА в различных технологических процессах в промышленности и энергетике.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 29258-05 |
| Действует | по 26.12.2016 |
| Наименование | Преобразователи измерительные |
| Модель | ИП 0104, ИПМ 0104 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | cedf911f-0e89-1e21-0752-d6bfc9138f95 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4227-058-13282997-04 |
| Класс СИ | 32.02 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | 26.12.2016 |
| Номер сертификата | 20720 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 6413 от 21.12.11 п.0208 от 26.05.05 п.55 |
Производитель / Заявитель
ООО НПП "ЭЛЕМЕР", РОССИЯ, г.Москва
Россия
124460 Зеленоград, корп.1145, н.п. 1 Тел.(495) 925-51-47 Факс (499) 710-00-01, E-mail: elemer@elemer.ru
Поверка
| Методика поверки / информация о поверке | МИ 3339-11, разделы НКГЖ.411541.007РЭ, НКГЖ.411541.007-04РЭ, НКГЖ.411541.008РЭ НКГЖ.411541.008-06РЭ |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
1678
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1673 (100%) |
| Неуспешных поверок (СИ непригодно) | 5 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
29258-05: Описание типа
2011-29258-05.pdf
|
Скачать | 112.9 КБ |
Описание типа
Назначение
Преобразователи измерительные ИП 0104, ИПМ 0104 (далее - преобразователи) предназначены для измерения и преобразования сигналов термопреобразователей сопротивления (ТС), преобразователей термоэлектрических (ТП) в унифицированные сигналы постоянного тока 4...20 или 0...5 и 4...20 мА.
Описание
Преобразователи имеют две модификации - ИП 0104 и ИПМ 0104, отличающиеся конструктивными особенностями.
Корпус преобразователя ИП 0104 имеет конструкцию, позволяющую устанавливать его в головку первичного преобразователя - ТС или ТП.
Корпус преобразователя ИПМ 0104 имеет конструкцию, позволяющую устанавливать его на рейку DIN.
В соответствии с ГОСТ 13384 преобразователи являются:
- по числу преобразуемых входных сигналов - одноканальными;
- по числу выходных сигналов - одноканальными или двухканальными в соответствии с таблицей 1;
- по зависимости выходного сигнала от преобразуемой температуры - с линейной зависимостью;
- по связи между входными и выходными цепями - с гальванической связью;
- в зависимости от возможности перестройки диапазона измерения -многопредельными, перенастраиваемыми.
Преобразователи имеют исполнения:
- общепромышленное - ИП 0104/М, ИП 0104/П, ИП 0104/ХА, ИП 0104/ХК, ИПМ 0104/М1, ИПМ 0104/П1, ИПМ 0104/ХА1, ИПМ 0104/ХК1, ИПМ 0104/М2, ИПМ 0104/П2, ИПМ 0104/ХА2, ИПМ 0104/ХК2;
- взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» с добавлением в их шифре индекса «Ех» - ИП 0104Ех/М, ИП 0104Ех/П, ИП 0104Ех/ХА, ИП 0104Ех/ХК (далее - ИП 0104Ех), ИПМ 0104Ех/М1, ИПМ 0104Ех/П1, ИПМ 0104Ех/ХА1, ИПМ 0104Ех/ХК1 (далее - ИПМ 0104Ех).
Взрывозащищенные преобразователи предназначены для применения:
- ИП 0104Ех - во взрывоопасных зонах помещений и наружных установок в соответствии с маркировкой взрывозащиты ЕхiaIICТ6 Х;
- ИПМ 0104Ех - вне взрывоопасных зон помещений и наружных установок в соответствии с маркировкой взрывозащиты [Ехia]IIС Х.
Общий вид преобразователей представлен на рисунках 1, 2.

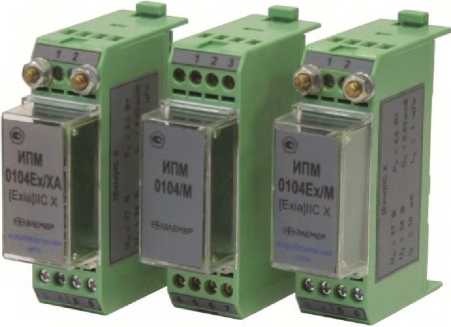

Рисунок 1 - Преобразователи ИПМ 0104.
Рисунок 2 - Преобразователи ИП 0104.
Таблица 1 - Основные технические характеристики
Технические характеристики
|
Модификация |
Исполнения |
Кол-во выходных каналов |
Диапазон выходного унифицированного сигнала |
Предназначены для преобразования сигналов | |
|
от |
в соответствии с | ||||
|
ИП 0104 |
ИП 0104/М, ИП 0104Ех/М |
1 |
4.20 мА |
ТС типа 50М, 100М |
ГОСТ 6651 |
|
ИПМ 0104 |
ИПМ 0104/М1, ИПМ 0104Ех/М1 | ||||
|
ИПМ 0104/М2 |
2 | ||||
|
ИП 0104 |
ИП 0104/П, ИП 0104Ех/П |
1 |
ТС типа 50П, 100П или Pt 100 |
ГОСТ 6651 или DIN № 43760 | |
|
ИПМ 0104 |
ИПМ 0104/П1, ИПМ 0104Ех/П1 | ||||
|
ИПМ 0104/П2 |
2 | ||||
|
ИП 0104 |
ИП 0104/ХА, ИП 0104Ех/ХА |
1 |
ТП типа ТХА ХА(К) |
ГОСТ 6616 | |
|
ИПМ 0104 |
ИПМ 0104/ХА1, ИПМ 0104Ех/ХА1 | ||||
|
ИПМ 0104/ХА2 |
2 | ||||
|
ИП 0104 |
ИП 0104/ХК, ИП 0104Ех/ХК |
1 |
ТП типа ТХК ХК(Ь) | ||
|
ИПМ 0104 |
ИПМ 0104/ХК 1, ИПМ 0104Ех/ХК1 | ||||
|
ИПМ 0104/ХК2 |
2 | ||||
Продолжение таблицы 1
|
Модификация |
Исполнения |
Кол-во выходных каналов |
Диапазон выходного унифицированного сигнала |
Предназначены для преобразования сигналов | |
|
от |
в соответствии с | ||||
|
ИПМ 0104 |
ИПМ 0104/М1 |
1 |
0...5 мА |
ТС типа 50М, 100М |
ГОСТ 6651 |
|
ИПМ 0104/М2 |
2 | ||||
|
ИПМ 0104/П1 |
1 |
ТС типа 50П, 100П или Pt 100 |
ГОСТ 6651 или DIN № 43760 | ||
|
ИПМ 0104/П2 |
2 | ||||
|
ИПМ 0104/ХА1 |
1 |
ТП типа ТХА ХА(К) |
ГОСТ 6616 | ||
|
ИПМ 0104/ХА2 |
2 | ||||
|
ИПМ 0104/ХК1 |
1 |
ТП типа ТХК ХК(Ь) | |||
|
ИПМ 0104/ХК2 |
2 | ||||
Таблица 2 - Основные метрологические характеристики ИП 0104/М,/П; ИПМ 0104/М1,/М2,/П1,/П2
|
Нижний предел измерений, °С |
Ряд верхних пределов измерений, °С |
Тип первичного преобразователя | |
|
50ММ 50П, 100П, Pt100 | |||
|
Пределы допускаемой основной приведенной погрешности относительно НСХ, % | |||
|
минус 50 |
0; 20; 30 |
±0,5 |
- |
|
50; 70; 80; 100; 120; 130; 150 |
±0,22 |
- | |
|
0 |
50 |
±0,5 |
- |
|
50; 70; 80; 100; 120; 130; 150; 170; 180; 200 |
±0,25 |
- | |
|
минус 50 |
0 |
- |
±0,5 |
|
50; 100; 150; 200; 250; 300; 350; 400; 450; 500 |
- |
±0,25 | |
|
0 |
50 |
- |
±0,5 |
|
100; 150; 200; 250; 300; 350; 400; 450; 500; 550 |
- |
±0,25 | |
Таблица 3 - Основные метрологические характеристики ИП 0104/ХА,/ХК;
__________ИПМ 0104/ХА1,/ХА2,/ХК1,/ХК2_________________________
|
Нижний предел измерений, °С |
Ряд верхних пределов измерений, °С |
Тип первичного преобразователя | |||
|
ТХА(К) |
TXK(L) | ||||
|
Пределы допускаемой основной приведенной погрешности относительно НСХ, % | |||||
|
А |
Б |
А |
Б | ||
|
0 |
200; 300; 400 |
±0,5 |
±1,0 |
- |
- |
|
500; 600; 700; 800; 900; 1000 |
±0,25 |
±0,5 |
- |
- | |
|
1100;1200; 1300 |
±0,3 |
±0,5 |
- |
- | |
|
0 |
200; 500 |
- |
- |
±0,5 |
±1,0 |
|
300; 350; 400; 450; 500; 550; 600 |
- |
- |
±0,5 |
±0,5 | |
|
Таблица 4 - Сопротивление нагрузки | |||
|
Шифр преобразователя |
Диапазон унифицированного выходного сигнала, мА |
Номинальное значение напряжения питания, В |
Сопротивление нагрузки, Ом, не более |
|
ИП 0104/М, ИП 0104/П ИП 0104/ХА, ИП 0104/ХК, ИПМ 0104/М1, ИПМ 0104/П1, ИПМ 0104/ХА1, ИПМ 0104/ХК 1, |
4.20 |
24 |
500 |
|
36 |
1000 | ||
|
ИПМ 0104/М2, ИПМ 0104/П2, ИПМ 0104/ХА2, ИПМ 0104/ХК2 |
0.5 |
24 |
1500 |
|
36 |
3500 | ||
|
4.20 |
24 |
300 | |
|
36 |
800 | ||
Мощность, потребляемая преобразователями от источника питания постоянного тока, не превышает 0,8 Вт.
Преобразователи удовлетворяют повышенным требованиям в части стойкости, прочности и устойчивости к внешним воздействующим факторам.
Преобразователи устойчивы к воздействию температуры окружающего воздуха в диапазоне:
- от минус 50 до плюс 70 °С для климатического исполнения С2 по ГОСТ Р 52931;
- от минус 10 до плюс 60 °С для климатического исполнения С3 по ГОСТ Р 52931,
Т3 по ГОСТ 15150.
Предел допускаемой дополнительной погрешности преобразователей, вызванной изменением температуры окружающего воздуха:
- от минус 50 до минус 10 °С на каждые 10 °С изменения температуры не превышает предела допускаемой основной погрешности;
- от минус 10 до плюс 70 °С на каждые 10 °С изменения температуры не превышает 0,5 предела допускаемой основной погрешности.
Габаритные размеры, мм, не более для:
- ИП 0104
|
- диаметр |
44,5; |
|
- толщина |
25; |
|
- ИПМ 0104 | |
|
- длина |
78,5; |
|
- ширина |
22,5; |
|
- высота |
60,5. |
|
Масса, кг, не более для: | |
|
- ИП 0104 |
0,04; |
|
- ИПМ 0104 |
0,1. |
|
Средняя наработка на отказ, ч, не менее |
50000. |
|
Средний срок службы, лет, не менее |
12. |
|
Маркировка взрывозащиты для: | |
|
- ИП 0104Ех |
ЕмаПСТб Х; |
|
- ИПМ 0104Ех |
[Ех1а]ПС Х. |
Знак утверждения типа
наносится на передние панели преобразователей ИПМ 0104 - термотрансферным способом, на руководства по эксплуатации НКГЖ.405541.007РЭ, НКГЖ.405541.007-04РЭ, НКГЖ.405541.008РЭ, НКГЖ.405541.008-06РЭ - типографским способом.
Комплектность
Таблица 1 - Комплектность
|
№ п/п |
Наименование |
Обозначение |
Кол-во |
Примечание |
|
1 |
Преобразователи измерительные ИП 0104/____ ИПМ 0104/ |
НКГЖ.405541.007___ НКГЖ.405541.008 |
1 1 |
Количество, модификация и исполнение -в соответствии с заказом |
|
2 |
Руководство по эксплуатации |
НКГЖ.405541.00ХРЭ |
1 | |
|
ИП 0104/М, ИП 0104/П |
НКГЖ.405541/007РЭ |
1 | ||
|
ИП 0104/ХА, ИП 0104/ХК |
НКГЖ.405541/007-04РЭ |
1 | ||
|
ИПМ 0104/М, ИПМ 0104/П |
НКГЖ.405541/008РЭ |
1 | ||
|
ИПМ 0104/ХА, ИПМ 0104/ХК |
НКГЖ.405541/008-06РЭ |
1 |
Поверка
осуществляется по Рекомендации МИ 3339-2011 «Преобразователи измерительные ИП 0104, ИПМ 0104. Методика поверки», утвержденной ФГУП «ВНИИМС» 18.11.2011 г.
Сведения о методах измерений
Метод измерений содержится в разделе «Использование изделий по назначению» руководств по эксплуатации НКГЖ.405541.007РЭ, НКГЖ.405541.007-04РЭ,
НКГЖ.405541.008РЭ, НКГЖ.405541.008-06РЭ.
Нормативные документы
1. ГОСТ 13384-93. Преобразователи измерительные для термоэлектрических преобразователей и преобразователей сопротивления. Общие технические требования и методы испытаний.
2. ГОСТ 6651-2009. ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
3. ГОСТ 6616-94 . Преобразователи термоэлектрические. Общие технические условия.
4. ГОСТ 8.558-93. ГСИ. Государственная поверочная схема для средств измерений температуры.
5. ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
6. ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.
Рекомендации к применению
Осуществление производственного контроля за соблюдением законодательством Российской Федерации требований промышленной эксплуатации опасного производственного объекта.
