Радиозонды РЗМ-2

Назначение

Радиозонды РЗМ-2 предназначены для измерения температуры окружающего воздуха, изменяющейся от минус 90 °С до 50 °С и его относительной влажности, изменяющейся от 0 %RH до 100 %RH, преобразования полученной информации в радиотелеметрический сигнал и передачи его на станцию слежения, а так же для выработки ответного сигнала на запросный сигнал по дальности, излучаемый станцией слежения.

Описание

Радиозонды РЗМ-2 являются аэрологическими приборами разового действия и совместно с наземной станцией слежения радиолокационного типа позволяют определять значения температуры, относительной влажности воздуха на различных высотах.

Радиозонды РЗМ-2 состоят из датчика температуры, осуществляющего первичное преобразование информации о температуре окружающего воздуха в электрическое сопротивление; датчика влажности, осуществляющего первичное преобразование информации об относительной влажности воздуха в электрическую емкость; измерительного преобразователя, осуществляющего вторичное преобразование электрических емкости и сопротивления в телеметрический сигнал; приемопередатчика, осуществляющего передачу телеметрического сигнала на несущей частоте на наземную станцию и формирование ответного сигнала дальности на запросный сигнал наземной станции.

Радиозонды конструктивно включает в себя следующие составные части:

1) датчик температуры;

2) радиоблок с преобразователем влажности АПВ;

3) источник питания;

4) термоаккумулятор;

5) корпус;

6) крышку;

7) держатель и шнуры для обвязки и подвешивания радиозондов.

Радиозонд РЗМ-2 имеет 16 модификаций: РЗМ-2, РЗМ-2-01, РЗМ-2-02, РЗМ-2-03, РЗМ-2-04, РЗМ-2-05, РЗМ-2-06, РЗМ-2-07, РЗМ-2-08, РЗМ-2-09, РЗМ-2-10, РЗМ-2-11, РЗМ-2-12, РЗМ-2-13, РЗМ-2-14 и РЗМ-2-15, отличающихся несущей частотой излучения и частотой следования суперирующих импульсов.

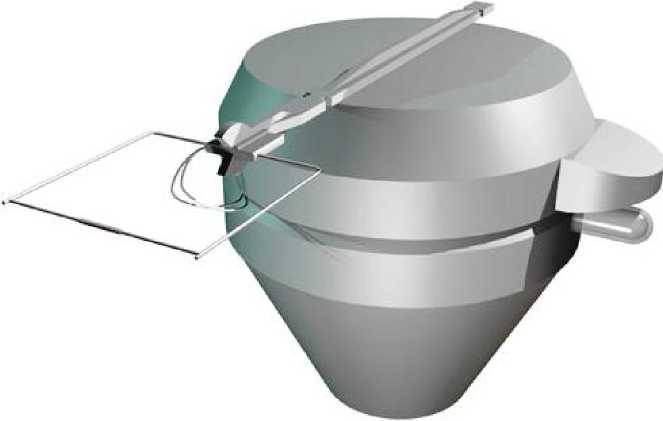

Внешний вид радиозонда представлен на рисунке 1.

Рисунок 1. Внешний вид радиозонда

Технические характеристики

- Радиозонд обеспечивает измерение температуры в диапазоне от минус 90 °С до 50 °С.

- Пределы допускаемой абсолютной погрешности измерения температуры, не более 1,0 °С.

- Радиозонд обеспечивает измерение относительной влажности воздуха в диапазоне от 0 %RH до 100 %RH.

- Предел допускаемой абсолютной погрешности измерения относительной влажности воздуха при температуре от минус 70 °С до 50 °С не более 10 %RH.

- Несущая частота излучения Радиозонда: (1680 ± 8) МГц или (1782 ± 8) МГц.

- Частота следования суперирующих импульсов: (600 ± 25) кГц или (800 ± 25) кГц.

- Плотность потока энергии излучения передатчика на расстоянии (2,00±0,05) м в направлении, отстоящем под углом 55° от относительно вибратора антенны радиозонда не менее 1,5-10-3 Вт/м2

- Чувствительность к запросным импульсам длительностью от 0,4 мкс до 1,2 мкс, частотой следования от 400 Гц до 900 Гц с несущей частотой, значение которой лежит в диапазоне ±5 МГц от несущей частоты радиозонда, не более минус 60 дБ относительно 1 Вт/м2.

- Источник питания радиозонда - батарея гальванических элементов, обеспечивающая непрерывную работу в течение не менее 3 ч.

- Масса радиозонда не превышает 0,35 кг.

- Габаритные размеры радиозонда не превышают, мм: 267 х 145 х 161.

Знак утверждения типа

наносится в Паспорт ИВТЯ.416331.006 ПС «Радиозонды серии РЗМ» типографским способом.

Комплектность

Поверка

Радиозонды подлежат только первичой поверке при выпуске из производства. Поверка осуществляется по документу ИВТЯ.416331.006 МП «Радиозонд РЗМ. Методика поверки», согласованному ГЦИ СИ НИИФТРИ в апреле 2005 г.

Основные средства поверки:

- Климатическая камера типа «ILKA»;

- Измеритель влажности ИВТМ - 7;

- Термометр сопротивления ТСПН - 3;

- Мост одинарно - двойной Р3009, ТУ 25 - 04 - 3218 - 77;

- Государственный (рабочий) эталон единицы относительной влажности газов, ГОСТ 8.457 - 86, 0.1 %, 0.01 °С;

- Гигростат полуавтаматический типа ПО - 34;

- Вольтметр универсальный типа В7 - 34А.

Сведения о методах измерений

Руководство по эксплуатации ИВТЯ.416331.006 РЭ

Нормативные документы

ИВТЯ.416331.006 ТУ (ТУ 4311-001-07556226-2003) "Радиозонды серии РЗМ. Технические условия".

ИВТЯ 416331.006 МП «Радиозонд РЗМ. Методика поверки»

ГОСТ 8.547-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений влажности газов»

ГОСТ 8.558-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры»

Рекомендация по областям применения в сфере государственного регулирования обеспечения единства измерений

осуществление деятельности в области гидрометеорологии.
