Счетчики холодной и горячей воды крыльчатые Residia Jet (мод. Residia Jet-С)
| Номер в ГРСИ РФ: | 29438-05 |
|---|---|
| Производитель / заявитель: | Фирма "Sensus Slovensko a.s.", Словакия |
Для измерений объема холодной питьевой воды по СанПиН 2.1.4.1074-01 и воды в тепловых сетях по СНиП 2.04.07 систем теплоснабжения, в жилых домах, а также в промышленных зданиях при учетных операциях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 29438-05 |
| Действует | по 19.12.2022 |
| Наименование | Счетчики холодной и горячей воды крыльчатые |
| Модель | Residia Jet (мод. Residia Jet-С) |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | de3a69ac-94a8-1f32-a62d-657b1cf197c7 |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 29.01.03 |
| Год регистрации | 2009 |
| Страна-производитель | Словакия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 01.02.2013 |
| Номер сертификата | 21005/1 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 13 от 24.12.09 п.469 |
Производитель / Заявитель
Фирма "Sensus Slovensko a.s.", Словакия; Фирма "Sensus Metering Systems a.s.", Словакия (срок свидетельства: 01.02.2013 г.)
Словакия
Поверка
| Методика поверки / информация о поверке | МИ 1592-99 |
| Межповерочный интервал / Периодичность поверки |
4 года
для гор воды
6 лет
для хол воды
|
| Зарегистрировано поверок |
26875
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 26548 (99%) |
| Неуспешных поверок (СИ непригодно) | 327 (1 %) |
| Актуальность информации | 19.12.2025 |
Поверители
Скачать
|
29438-05: Описание типа
2020-29438-05.pdf
|
Скачать | 123 КБ | |
|
29438-05: Методика поверки
2022-mp29438-05.pdf
|
Скачать | 60.5 КБ |
Описание типа
Назначение
Счетчики холодной и горячей воды крыльчатые Residia Jet (модификация Residia Jet-С) предназначены для измерений объема жидкости в потоке.
Описание
Счетчики холодной и горячей воды крыльчатые Residia Jet (модификация Residia Jet-С) состоят из корпуса с камерой, в которую установлена крыльчатка с магнитом и счетного механизма.
Счетный механизм установлен на корпус и крепится к нему прозрачной защитной крышкой. Индикаторное устройство - 8 разрядов последовательных цифр, девятый разряд стрелочный.
Вращение крыльчатки через магнитную муфту передается на счетный механизм. Счетный механизм, имеющий масштабирующий механический редуктор, обеспечивает перевод числа оборотов крыльчатки в объём измеренной воды.
Конструкция счетного механизма предусматривает установку на счетчике радиомодуля Base R для передачи данных во внешнюю сеть.
Для удаленного считывания сигнала на одном из колес редуктора установлена металлическая пластина, прохождение которой возле индукционного датчика, встроенного в радиомодуль Base R, обеспечивает его срабатывание.
Счетчики холодной и горячей воды крыльчатые Residia Jet (модификация Residia Jet-C) имеют две модификации: модификация Residia Jet, имеющая латунный корпус и номинальные диаметры DN15, DN20; модификация Residia Jet-C, имеющая корпус из композитного материала с номинальным диаметром DN15.
По метрологическим характеристикам счетчики холодной и горячей воды крыльчатые Residia Jet (модификация Residia Jet-С) относятся к классу В при горизонтальной установке, при вертикальной установке - к классу А по ГОСТ Р 50193.1.
Общий вид счетчиков холодной и горячей воды крыльчатых Residia Jet (модификация Residia Jet-C) представлен на рисунке 1.
модификация Residia Jet

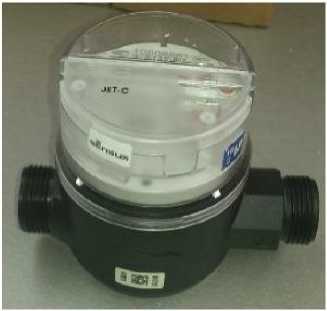

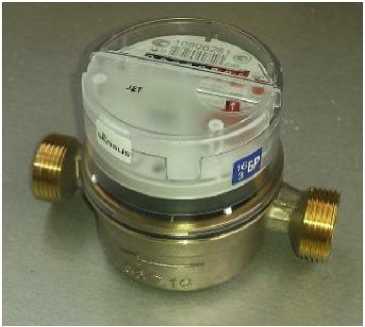

Рисунок 1 - Общий вид счетчиков холодной и горячей воды крыльчатых Residia Jet (модификация Residia Jet-C)
модификация Residia Jet-C
Пломбирование счетчиков холодной и горячей воды крыльчатых Residia Jet (модификация Residia Jet-C) осуществляется нанесением знака поверки с помощью наклейки. Место пломбировки счетчиков холодной и горячей воды крыльчатых Residia Jet (модификация
модификация Residia Jet-C

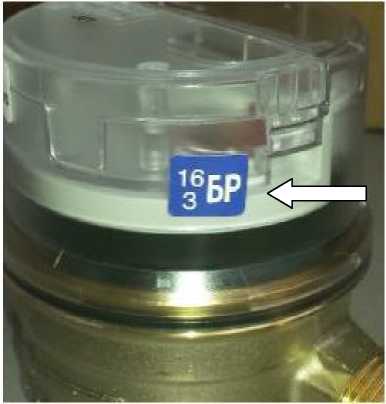

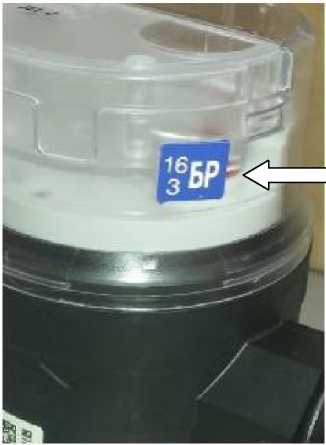

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков холодной и горячей воды крыльчатых Residia Jet (модификация Residia Jet-C)
Residia Jet-C) представлено на рисунке 2.
модификация Residia Jet
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | |||
|
Модификация |
Residia Jet и Residia Jet-C |
Residia Jet | ||
|
Номинальный диаметр, DN |
15 |
20 | ||
|
Номинальный расход, м3/ч |
1,5 |
2,5 | ||
|
Наименьший расход, м3/ч |
0,03 |
0,06 |
0,05 |
0,1 |
|
Переходный расход, м3/ч |
0,12 |
0,15 |
0,2 |
0,25 |
|
Наибольший расход, м3/ч |
3 |
5 | ||
|
Порог чувствительности, м3/ч |
0,015 |
0,03 |
0,02 |
0,04 |
|
Метрологический класс по ГОСТ Р 50193.1 |
В |
А |
В |
А |
|
Пределы допускаемых значений относительной погрешности при измерении объема жидкости в потоке, % - от наименьшего до переходного - от переходного до наибольшего |
±5 ±2 | |||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики | |||||
|
Модификация |
Residia Jet и Residia Jet-C |
Residia Jet | ||||
|
Номинальный диаметр, DN |
15 |
20 | ||||
|
Метрологический класс по ГОСТ Р 50193.1 |
В |
А |
В |
А | ||
|
Измеряемая среда |
вода питьевая по СанПиН 2.1.4.1074-2001 | |||||
|
Давление измеряемой среды, МПа (кгс/см2), не более |
1,0 (10) |
1,0 (10) | ||||
|
Минимальная цена деления счетного механизма, 3 м |
0,00005 |
0,00005 | ||||
|
Емкость счетного механизма, м3 |
99999,99995 |
99999,99995 | ||||
|
Устойчивость к магнитному полю, напряженность, кА/м |
до 140 |
до 140 | ||||
|
Максимальное рабочее давление, МПа, не более |
1,6 |
1,6 | ||||
|
Потеря давления на номинальном расходе, кПа, не более |
25 |
25 | ||||
|
Диапазон температуры измеряемой среды, °С - для счетчиков холодной воды - для счетчиков горячей воды |
от +5 до +30 от +5 до +90 |
от +5 до +30 от +5 до +90 | ||||
|
Присоединительные размеры: - строительная длина, мм - резьба трубная, дюйм |
80 3/4 |
110 3/4 |
130 3/4 |
130 1 |
130 1 | |
|
Масса, не более, кг |
0,41 |
0,45 |
0,48 |
0,5 |
0,5 | |
|
Условия эксплуатации: - температура окружающего воздуха, ° С - относительная влажность окружающего воздуха, не более, % - атмосферное давление, кПа |
от +5 до +60 80 от 84 до 106,7 | |||||
|
Средний срок службы, лет |
12 | |||||
|
Средняя наработка на отказ, ч |
100000 | |||||
Знак утверждения типа
наносится на верхнюю часть шильдика, установленного на счетный механизм счетчика холодной и горячей воды крыльчатого Residia Jet (модификация Residia Jet-C) лазерным способом и в верхнюю часть титульного листа паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность счетчиков холодной и горячей воды крыльчатых Residia Jet
(модификация Residia Jet-C)
|
Наименование |
Количество |
|
Счетчик холодной и горячей воды крыльчатый Residia Jet (модификация Residia Jet-C) |
1 шт. |
|
Паспорт |
1 экз. |
|
Упаковка |
1 шт. |
Поверка
осуществляется по документу МИ 1592-2015 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».
Основные средства поверки:
- рабочий эталон единиц объемного расхода и объема жидкости в потоке 3-го разряда согласно ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 № 256, с соотношением пределов допускаемой относительной погрешности эталона к пределам допускаемой относительной погрешности поверяемого средства измерений не менее 1:3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта или в свидетельство о поверке счетчиков холодной и горячей воды крыльчатых Residia Jet (модификация Residia Jet-C), а также с помощью наклейки в соответствии с рисунком 2.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические условия
Техническая документация изготовителя фирмы «Sensus Slovensko.a.s.», Словакия.
